Filter pohonu s premenlivou frekvenciou je inštalovaný okolo pohonu s premenlivou frekvenciou na kontrolu elektrického rušenia generovaného počas regulácie otáčok motora.
Typické spojenie je:
Napájanie → Filtrovanie vstupu → VFD → Filtrovanie výstupu → Motor
Dve časti sa venujú rôznym častiam pohonného systému.
Vstupné filtrovanie riadi elektromagnetické rušenie medzi VFD a napájacou sieťou.
Výstupné filtrovanie tlmí vysokofrekvenčné komponenty produkované PWM spínaním predtým, ako sa dostanú cez kábel do motora.
Táto konfigurácia je určená pre aplikácie, kde je potrebné zvážiť vysokofrekvenčné efekty na strane výkonu aj vysokofrekvenčné efekty na strane motora.
Líši sa od bežného vstupného EMI filtra, ktorý filtruje len spojenie medzi napájaním a meničom.
Spínacie zariadenia vo vnútri VFD generujú vysokofrekvenčné elektrické komponenty, ktoré môžu prechádzať napájacím zdrojom a ovplyvňovať iné zariadenia v rovnakom distribučnom systéme. Vstupná sekcia používa magnetické a kapacitné komponenty na zoslabenie v bežnom a diferenciálnom režime, ktoré môžu zahŕňať tlmivky v bežnom režime, indukčné komponenty v diferenciálnom režime, X kondenzátory, Y kondenzátory a odpory.
Vstupná časť je určená na potlačenie elektromagnetického rušenia vedením a nenahrádza vyhradený systém kompenzácie harmonických, kde platia špecifické požiadavky na nízkofrekvenčné THD.
VFD vytvára výstupný tvar vlny PWM s rýchlymi prechodmi napätia. Pri dlhých kábloch motora môže rozložená kapacita a impedancia ovplyvniť priebeh napätia na svorkách motora. Výstupná časť tlmí vysokofrekvenčné komponenty a môže pomôcť znížiť dv/dt na strane motora, efekty odrazených vĺn, namáhanie izolácie vinutia motora a určitý vysokofrekvenčný hluk motora.
Skutočný výkon závisí od spínacích charakteristík VFD, dĺžky a konštrukcie kábla, izolácie motora, uzemnenia a zvolenej konfigurácie filtra.
Nie každá inštalácia VFD vyžaduje vstupné aj výstupné filtrovanie.
Požadovaná konfigurácia závisí od riešeného problému.
| Podmienka aplikácie | Typická úvaha o filtrovaní |
|---|---|
| VFD rušenie vstupujúce do elektrickej siete | Filter EMI na vstupnej strane |
| Rušenie ovplyvňujúce blízke ovládacie zariadenie | Filter EMI na vstupnej strane |
| Dlhý motorový kábel | Môže byť potrebné filtrovanie na výstupnej strane |
| Vysoký dv/dt na strane motora | Filtrovanie na výstupnej strane |
| Problém napätia s odrazenými vlnami | Filtrovanie na výstupnej strane |
| Rušenie na strane napájania aj na strane motora | Integrovaný vstupný/výstupný filter |
Toto rozlíšenie je dôležité pri výbere produktu. Filter by mal byť špecifikovaný podľa skutočného elektrického problému a nie inštalovaný jednoducho preto, že je prítomný VFD.

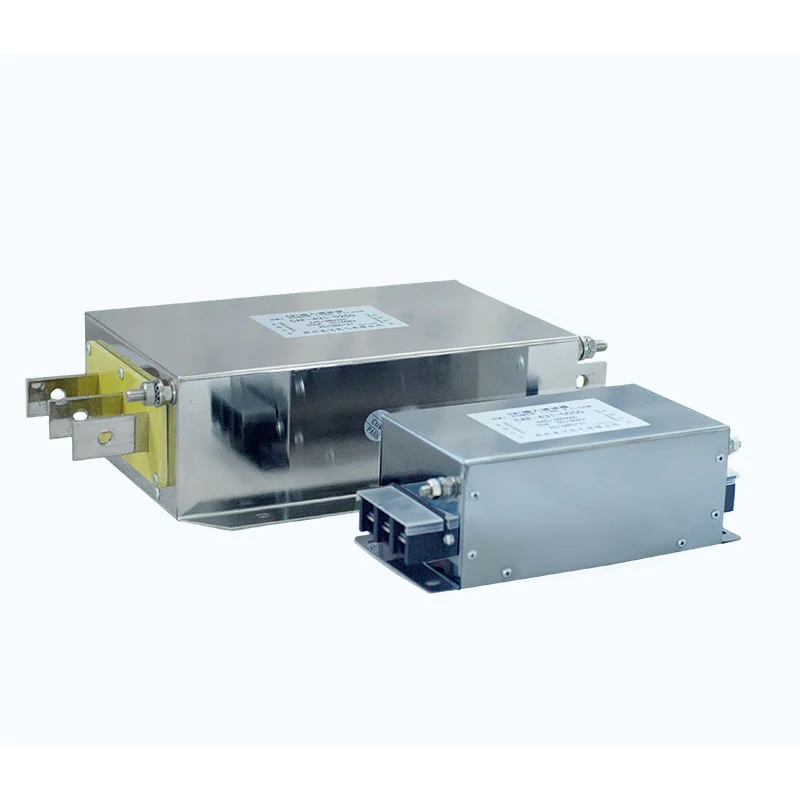

Dufew Electric kombinuje vstupné a výstupné filtračné obvody v rámci jednej zostavy.
Dve sekcie majú oddelené elektrické cesty a oblasti svoriek na pripojenie k zdroju napájania, VFD a motoru.
Filtračná sieť môže zahŕňať:
- Bežné magnetické komponenty
- Indukčné súčiastky v diferenciálnom režime
- X kondenzátorov
- Y kondenzátory
- Tlmiace odpory
- Ostatné komponenty požadované zvolenou konfiguráciou
Integrovaná konštrukcia znižuje potrebu inštalácie dvoch samostatných krytov filtra, keď sa vyžaduje vstupná aj výstupná filtrácia.
Skutočné vnútorné usporiadanie závisí od hodnotenia a konfigurácie produktu.
| Parameter | Špecifikácia |
|---|---|
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Prevádzková frekvencia | 50 Hz / 60 Hz / až 500 Hz |
| Rated Current | 5A-1600A |
| Dielektrická pevnosť, riadok po riadku | 1500 V DC / 60 s |
| Dielektrická sila, vedenie k zemi | 2500VDC / 60s |
| Izolačný odpor | >100MΩ pri 1000V DC |
| Schopnosť preťaženia | 1,4 × menovitý prúd po dobu 1 minúty |
| Minimálny interval preťaženia | 15 minút |
| Maximálna dĺžka kábla* | 400 m tienené / 300 m netienené |
| Stupeň ochrany | IP00 / IP20 |
| Trieda izolácie | T40 / F (155 °C) |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Produktový štandard | GB/T 15287/8 |
* Maximálna dĺžka kábla závisí od aplikácie a mala by byť overená podľa výstupných charakteristík VFD, motora, typu kábla, uzemnenia a vybraného modelu filtra.
Typický model filtra Dufew je: CAF-4 3 1-0010
| kód | Popis |
|---|---|
| CAF | Séria filtrov Dufew Electric |
| 4 | Trieda napätia; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Konfigurácia fázy; 3 = trojfázový, 1 = jednofázový |
| 1 | Kategória filtra; 1 = vstupný filter, 2 = výstupný filter |
| 0010 | Menovitý prúd; 0010 = 10A |
Pre integrovanú vstupno/výstupnú konfiguráciu by mal byť príslušný kód modelu potvrdený podľa príslušného výkresu a špecifikácie produktu.
| Aplikácia | Hlavná požiadavka | Funkcia filtrovania |
|---|---|---|
| Systémy pohonu s premenlivou frekvenciou | Riadenie EMI generovaného počas prevádzky VFD | Potlačenie EMI vedené na vstupnej strane a vysokofrekvenčné filtrovanie na výstupnej strane |
| Systémy servopohonov | Znížte elektrické rušenie okolo servozariadení | Ovládanie EMI na vstupnej strane a filtrovanie na výstupnej strane motora |
| Ovládanie priemyselných motorov | Zlepšiť EMC výkon systémov pohonu motora | Potláča vedené rušenie a vysokofrekvenčné spínacie komponenty |
| CNC stroje a obrábacie stroje | Znížte rušenie ovplyvňujúce ovládacie a hnacie zariadenie | Vstupné filtrovanie EMI a redukcia dv/dt na výstupnej strane |
| Inštalácie dlhých motorových káblov | Ovládajte efekty odrazenej vlny a vysokofrekvenčného napätia | Filtrovanie na výstupnej strane medzi VFD a motorom |
| Systémy dopravníkov, čerpadiel a ventilátorov | Znížte rušenie pri prevádzke motora s premenlivou rýchlosťou | Potlačenie EMI na vstupnej strane a v prípade potreby výstupné filtrovanie |
| Zariadenia priemyselnej automatizácie | Obmedzte rušenie medzi systémami pohonu a elektronikou v blízkosti | Filtrovanie v bežnom a diferenciálnom režime |
| Výrobné zariadenia | Riešenie rušenia na strane napájania aj na strane motora | Integrované vstupné a výstupné filtrovanie |
Poznámka: Požadovaná konfigurácia filtra závisí od VFD, motora, dĺžky kábla, podmienok EMC a špecifického problému s rušením. Nie každá aplikácia VFD vyžaduje vstupné aj výstupné filtrovanie.
| Parameter výberu | Informácie sú povinné | Účel |
|---|---|---|
| VFD Model | Výrobca a číslo modelu | Na určenie použiteľnej konfigurácie vstupu/výstupu |
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC | Aby sa menovité napätie filtra zhodovalo so systémom pohonu |
| Rated Current | Vstupný alebo výstupný prúd VFD | Na určenie požadovaného prúdu filtra |
| Výkon motora | kW alebo HP | Na vyhodnotenie požiadaviek na filtrovanie na strane motora |
| Menovité napätie motora | Prevádzkové napätie motora | Na overenie kompatibility na výstupnej strane |
| Dĺžka kábla motora | Skutočná dĺžka kábla v metroch | Dôležité pre hodnotenie efektov dv/dt a odrazených vĺn |
| Typ kábla | Tienené alebo netienené; káblovú konštrukciu, ak je k dispozícii | Na posúdenie EMC a vysokofrekvenčných charakteristík |
| Prepínacia frekvencia | Nosná/prepínacia frekvencia VFD, ak je k dispozícii | Pomáha vyhodnotiť požiadavky na vysokofrekvenčné filtrovanie |
| Inštalačné prostredie | Riadiaca skriňa, stroj, výrobná linka atď. | Určenie aspektov inštalácie a EMC |
| Stav rušenia | EMI, hluk motora, dv/dt, odrazená vlna, rušenie blízkeho zariadenia atď. | Na zistenie, či je vhodné vstupné filtrovanie, výstupné filtrovanie alebo integrovaná konfigurácia |
| Usporiadanie uzemnenia | Spôsob uzemnenia a tienenia káblov | Dôležité pre účinnú kontrolu vysokofrekvenčného rušenia |
Na predbežné vyhodnotenie môžu zákazníci poskytnúť:
Model VFD + menovité napätie + menovitý prúd + výkon motora + dĺžka kábla motora + typ kábla + spínacia frekvencia + pozorované rušenie
Táto informácia je vo všeobecnosti užitočnejšia pre výber filtra ako špecifikácia filtra len podľa výkonu motora.
Správna inštalácia je dôležitá, pretože vysokofrekvenčné rušenie môže obísť časť filtračného obvodu cez nevhodné vedenie.
Pripojte vstupnú časť medzi napájací zdroj a VFD.
Pripojte výstupnú časť medzi VFD a motor.
Vstupné a výstupné svorky musia byť zapojené podľa schémy zapojenia výrobku a nesmú sa zamieňať.
Káble na strane napájania a na strane motora by mali byť vedené oddelene.
Vyhnite sa dlhým paralelným vedeniam medzi vstupnými a výstupnými vodičmi filtra, pretože elektromagnetické spojenie môže znížiť účinnosť filtrovania.
Filter by mal byť uzemnený podľa príslušných požiadaviek na elektrickú inštaláciu a pokynov výrobcu VFD EMC.
Pre vysokofrekvenčné rušenie sa všeobecne uprednostňuje krátka uzemňovacia dráha s nízkou impedanciou.
Ak sa používa tienený kábel motora, tienenie kábla by malo byť ukončené podľa požiadaviek výrobcu VFD na EMC.
Pred zapnutím systému skontrolujte:
- Menovité napätie a prúd filtra
- Koncové pripojenia
- Uzemnenie
- Vedenie vstupných/výstupných káblov
- Pripojenie motora
- Mechanická montáž
Po inštalácii skontrolujte normálnu prevádzku VFD a motora a skontrolujte pôvodný stav rušenia.
Dufew Electric vyrába komponenty výkonovej elektroniky vrátane rezistorov, brzdových systémov, reaktorov, filtrov, transformátorov a prispôsobených elektrických komponentov. Filtre pohonu s premenlivou frekvenciou sa vyrábajú podľa požadovanej elektrickej konfigurácie a aplikácie.
Výrobný proces zvyčajne zahŕňa kontrolu komponentov, spracovanie magnetických komponentov, navíjanie a izoláciu, montáž filtrov, elektrické testovanie, konečnú kontrolu a balenie. V závislosti od konfigurácie produktu môžu kontroly kvality zahŕňať špecifikáciu komponentov, vinutie, izoláciu, svorky, izolačný odpor, dielektrickú pevnosť, elektrický výkon a rozmery.
Podľa požiadaviek projektu je možné poskytnúť výkresy špecifické pre produkt, záznamy o skúškach a technické dokumenty.
Dufew Electric má certifikáty ISO a CE, ktoré podporujú riadenie kvality a požiadavky na zhodu produktov.
Príslušný certifikát a technická dokumentácia by mali byť potvrdené podľa konkrétneho modelu produktu a cieľového trhu.
Kontrola kvality zahŕňa príslušné fázy od overenia komponentov a montáže cez elektrické testovanie a záverečnú kontrolu.
Dufew Electric dodáva filtre a ďalšie komponenty výkonovej elektroniky výrobcom pôvodného zariadenia, distribútorom, systémovým integrátorom a priemyselným používateľom.

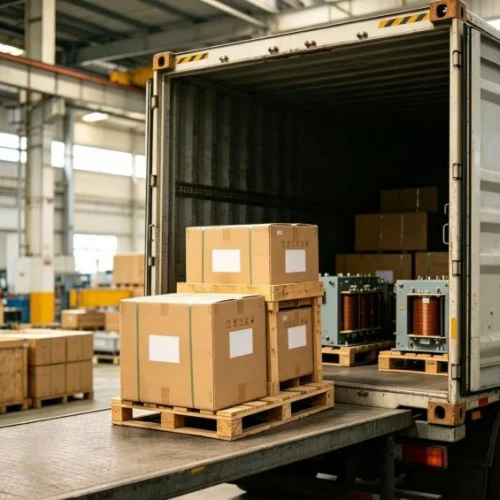

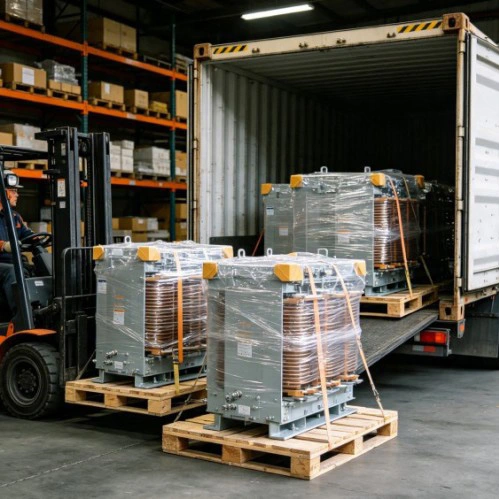

Spôsoby balenia a dodania sa vyberajú podľa rozmerov produktu, hmotnosti, množstva, miesta určenia a požiadaviek zákazníka.
Dostupné spôsoby dopravy môžu zahŕňať:
- Námorná preprava
- Letecká preprava
- Expresné doručenie
- Zákazníkom určený špeditér

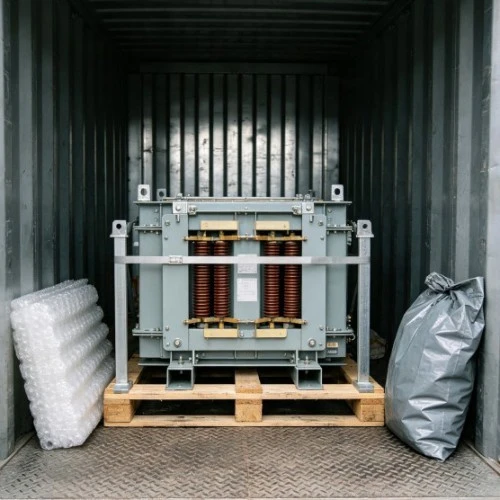

Balenie sa vyberá podľa konštrukcie produktu a prepravných podmienok.
Vstupný filter je nainštalovaný medzi napájacím zdrojom a VFD na riadenie elektromagnetického rušenia. Výstupný filter je nainštalovaný medzi VFD a motorom na ovládanie vysokofrekvenčných komponentov, dv/dt a efektov odrazených vĺn.
Nie. Požiadavka závisí od dĺžky kábla motora, výstupných charakteristík VFD, izolácie motora, podmienok EMC a požiadaviek aplikácie.
áno. Môže sa hodnotiť pre aplikácie servopohonov, kde je potrebné kontrolovať vysokofrekvenčné rušenie na vstupnej strane alebo na strane motora. Elektrický výkon sa musí zhodovať s pohonným systémom.
áno. Výstupná časť je navrhnutá tak, aby utlmila vysokofrekvenčné spínacie komponenty a môže znížiť dv/dt na svorkách motora. Skutočný výsledok závisí od VFD, konfigurácie filtra, kábla a motora.
áno. Dlhé káble motora môžu zvýšiť efekty odrazených vĺn a vysokofrekvenčného napätia, vďaka čomu je výstupné filtrovanie relevantnejšie. Prípustná dĺžka kábla musí byť potvrdená pre konkrétnu aplikáciu.
Nie nevyhnutne. Tento produkt je primárne určený pre EMI a vysokofrekvenčné filtrovanie okolo VFD systémov. Ak je požiadavkou riadiť špecifické harmonické príkazy energetického systému alebo THD, malo by sa posúdiť vyhradené riešenie na zmiernenie harmonických.
Bežne nie je potrebné žiadne elektronické nastavenie, pretože filter je pasívny. Stále je potrebný správny výber modelu, zapojenie, uzemnenie a inštalácia.
Na výber vhodnej konfigurácie sú užitočné model VFD, napájacie napätie, menovitý prúd, výkon motora, dĺžka kábla motora, typ kábla a špecifické rušenie alebo problém na strane motora.
Dufew Electric vyrába filtre pohonov s premenlivou frekvenciou pre VFD, servopohony, riadiace systémy motorov a zariadenia priemyselnej automatizácie.
Integrovaná konfigurácia poskytuje filtrovanie EMI na vstupnej strane a filtrovanie motora na výstupe v rámci jednej zostavy. Výber môže byť založený na menovitých hodnotách meniča, charakteristikách motora, dĺžke kábla, podmienkach EMC a inštalačných požiadavkách.
Na vyhodnotenie produktu uveďte model VFD, výkon motora, menovitý prúd, dĺžku kábla motora, typ kábla a napájacie napätie.
