Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

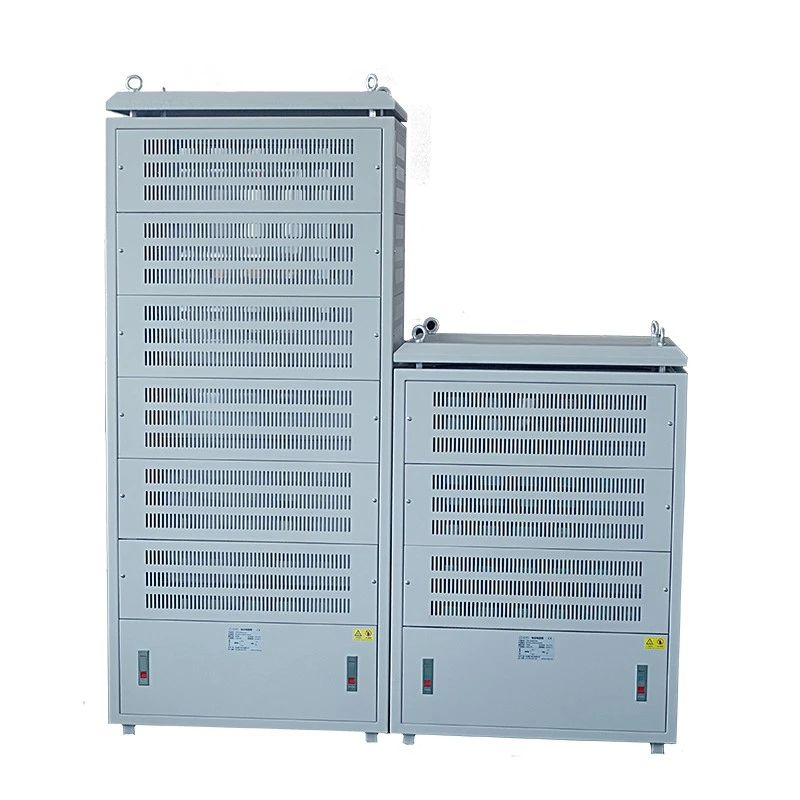

Keď generátor, UPS, batériový systém, invertor alebo iný zdroj energie potrebuje pracovať pri riadenej elektrickej záťaži, testovacie zariadenie musí byť schopné bezpečne absorbovať požadovanú energiu. Skriňa záťažového odporu poskytuje praktické riešenie kombináciou viacerých odporových prvkov, elektrických spojení, chladiacich komponentov a ochranných štruktúr v jednom kryte.
Tento typ zariadenia sa používa hlavne na testovanie vysokého výkonu a rozptylu energie. Konfigurácia môže byť usporiadaná podľa napätia, výkonu, odporu, pracovného cyklu, inštalačného priestoru a spôsobu, akým je potrebné kontrolovať záťaž.
Základným účelom je aplikovať známe elektrické zaťaženie na testované zariadenie. To umožňuje technikom alebo personálu údržby sledovať, ako systém funguje za definovaných prevádzkových podmienok.
Napríklad generátor možno testovať pri rôznych úrovniach zaťaženia bez toho, aby bol pripojený k normálnemu elektrickému systému zariadenia. UPS môže byť kontrolovaný na základe kontrolovanej požiadavky, zatiaľ čo batériový systém môže byť vybitý cez špecifikovanú odporovú záťaž.
Riadenú záťaž možno použiť počas uvádzania generátora do prevádzky, údržby a kontrol výkonu. Použitím definovaného elektrického dopytu môžu operátori monitorovať výstupné napätie, prúd, frekvenciu, teplotu a celkovú prevádzkovú stabilitu.
Systémy UPS a napájacie zdroje je často potrebné testovať bez spoliehania sa na pripojené zariadenia. Známe odporové zaťaženie poskytuje opakovateľné testovacie podmienky na kontrolu výstupnej schopnosti a tepelného správania.
Odporové záťaže možno použiť na vybíjanie uloženej elektrickej energie riadenou rýchlosťou. Pri určovaní požadovanej konfigurácie je potrebné zvážiť kapacitu batérie, vybíjací prúd, prevádzkový čas a teplotné podmienky.
Niektoré motorové pohony generujú elektrickú energiu, keď motor spomaľuje. Keď sa táto energia nemôže vrátiť do zdroja, môže byť nasmerovaná na odporovú záťaž a premenená na teplo. Požadovaná kapacita závisí od brzdnej energie a prevádzkového cyklu.
Vysokovýkonné zariadenia zvyčajne používajú niekoľko odporových prvkov namiesto toho, aby sa spoliehali na jeden veľký komponent. Prvky je možné rozdeliť do samostatných sekcií a spájať v rôznych kombináciách podľa požadovaného zaťaženia.
To umožňuje stupňovité načítanie. Skúška môže začať na nižšej úrovni a postupne sa zvyšovať, alebo môžu byť vybrané úseky prevádzkované nezávisle, keď je potrebných niekoľko skúšobných podmienok.
Elektrické usporiadanie závisí od napätia, prúdu, celkového výkonu, hodnoty odporu a požadovaného rozsahu zaťaženia. Rovnakú štruktúru skrine nemožno použiť na každý projekt.
Menovitý výkon by sa mal posudzovať spolu s prevádzkovou dobou. Jednotka, ktorá niekoľko minút zvláda vysoké zaťaženie, má iné tepelné požiadavky ako jednotka, ktorá pracuje nepretržite.
Je potrebné zvážiť aj opakované testovanie. Aj keď je každý jednotlivý test relatívne krátky, teplo nahromadené počas predchádzajúcich cyklov môže ovplyvniť prípustné zaťaženie nasledujúceho cyklu.
Pre presný výber by mala byť špecifikovaná doba prevádzky, interval opakovania, teplota okolia a požadované zaťaženie spolu s menovitým elektrickým menovitým výkonom.
Všetka elektrická energia rozptýlená odporovými prvkami sa nakoniec stáva teplom. Kryt preto potrebuje vhodný spôsob odvádzania tohto tepla pri zachovaní bezpečných prevádzkových teplôt.
Prirodzená konvekcia môže byť vhodná pre niektoré aplikácie s nižším výkonom. Zariadenia s vyššou kapacitou môžu vyžadovať chladenie núteným vzduchom, pričom kapacita ventilátora a dráha prúdenia vzduchu zodpovedajú očakávanej tvorbe tepla.
Pri konštrukcii skrine je potrebné zohľadniť aj elektrickú izoláciu, rozmiestnenie komponentov, prístup k terminálom, údržbu a okolité prostredie. Vonkajšie inštalácie môžu vyžadovať dodatočnú ochranu proti vlhkosti, prachu, teplotným zmenám a korózii.
| Parameter | Zváženie výberu |
|---|---|
| Menovité napätie | Systémové napätie a požiadavky na izoláciu |
| Napájanie záťaže | Celkový výkon, ktorý má absorbovať zostava odporu |
| Odpor | Celkový odpor a požadovaný rozsah zaťaženia |
| Pracovný cyklus | Nepretržitá, prerušovaná alebo krátkodobá prevádzka |
| Chladenie | Prirodzená konvekcia alebo nútené chladenie vzduchom |
| Načítať kroky | Počet voliteľných sekcií odporu |
| Inštalácia | Vnútorné alebo vonkajšie podmienky a dostupný priestor |
| Kontrola | Manuálne, stýkačové alebo diaľkové spínanie záťaže |
Rôzne odporové konštrukcie sú vhodné pre rôzne elektrické podmienky. ADrôtový rezistormožno použiť tam, kde sa vyžaduje definovaná hodnota odporu a vhodná výkonová kapacita. AnHliníkový rezistorposkytuje kompaktnú kovovú konštrukciu s užitočnou cestou prenosu tepla.
A Decade Resistance Boxje určený na iný typ práce. Vďaka voliteľným hodnotám odporu je vhodný skôr na laboratórne testovanie, kalibráciu a vývoj obvodov než na prevádzku pri vysokom zaťažení.
Pri zostave skrine je potrebné zvážiť výber jednotlivých prvkov spolu s celkovým elektrickým zaťažením, tepelnými podmienkami a usporiadaním inštalácie.
Kompletný priemyselný energetický systém môže obsahovať niekoľko typov komponentov, z ktorých každý má špecifickú elektrickú funkciu. Rezistor môže rozptýliť elektrickú energiu alebo zabezpečiť kontrolu prúdu, zatiaľ čo reaktor zavádza indukčnú impedanciu, aby pomohol zvládnuť problémy s prúdom a kvalitou energie.
A Filtersa používa na zníženie nežiaduceho elektrického šumu, harmonických alebo vysokofrekvenčných komponentov. V systémoch s motorovým pohonom môže brzdová jednotka riadiť dráhu regenerovanej energie predtým, ako dosiahne odporové zaťaženie.
Dufew Electric vyvíja a vyrába komponenty výkonovej elektroniky pre priemyselné elektrické zariadenia. Sortiment produktov zahŕňa odporové produkty, brzdové jednotky, reaktory, filtre a súvisiace komponenty na riadenie výkonu.
Pre OEM a projektové aplikácie je možné špecifikácie prehodnotiť podľa požadovaného napätia, výkonu, odporu, pracovného cyklu, spôsobu chladenia, rozmerov skrine, pripojení a usporiadania ovládania. To umožňuje zosúladiť elektrickú konfiguráciu so skutočným vybavením a testovacími podmienkami.
Dufew Electric je výrobcom a dodávateľom v Číne, ktorý slúži výrobcom zariadení, distribútorom, systémovým integrátorom a priemyselným používateľom. Spoločnosť je držiteľom certifikátov ISO a CE pre príslušné produkty a požiadavky na zhodu.
Bežné aplikácie zahŕňajú generátory, UPS systémy, batérie, zariadenia na skladovanie energie, invertory, napájacie zdroje a vybrané systémy motorového pohonu. Požadovaná konfigurácia závisí od kapacity zariadenia a testovacích podmienok.
áno. Viaceré odporové sekcie môžu byť navrhnuté ako samostatné stupne zaťaženia, čo umožňuje operátorovi vybrať si rôzne úrovne zaťaženia. Spôsob spínania závisí od elektrického výkonu a požiadaviek na ovládanie.
Dlhšia prevádzka produkuje viac akumulovaného tepla, a preto vyžaduje väčšiu tepelnú kapacitu. Pri určovaní vhodného hodnotenia je potrebné vziať do úvahy trvanie skúšky, frekvenciu opakovania, podmienky chladenia a teplotu okolia.
Všeobecne sa uvažuje, keď teplo generované odporovými prvkami presahuje to, čo môže prirodzená konvekcia účinne odstrániť. Požadovaný prietok vzduchu závisí od úrovne výkonu, konštrukcie krytu, prevádzkového času a okolitých podmienok.
Užitočné informácie zahŕňajú napätie, prúd, výkon záťaže, odpor, trvanie testu, pracovný cyklus, kroky záťaže, prostredie inštalácie, dostupné rozmery skrine, podmienky chladenia a požiadavky na ovládanie. Pri technickom hodnotení môže pomôcť aj model zariadenia a zamýšľaný testovací postup.
