Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

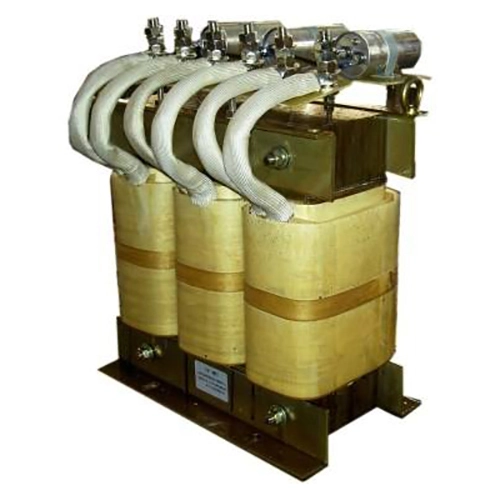

Sínusový filter Dufew Electric je inštalovaný na výstupnej strane systémov VFD, aby sa zlepšila kvalita kriviek na strane motora a poskytla spoľahlivá ochrana motora v priemyselných aplikáciách. Počas prepínania VFD sa generujú vysokofrekvenčné napäťové impulzy PWM a prenášajú sa cez káble motora, najmä v inštaláciách na veľké vzdialenosti, čo môže spôsobiť odrazené napätie, zvýšené napätie dv/dt, elektromagnetické rušenie a dodatočné straty motora.
Sínusový filter VFD využíva LC dolnopriepustnú filtračnú štruktúru zloženú z reaktorov a kondenzátorov. Filtračná sieť tlmí zložky nosnej frekvencie a vysokofrekvenčné harmonické z výstupných signálov PWM, pričom umožňuje efektívne prechádzať napätím základnej frekvencie, čím sa výstupný tvar vlny premieňa na hladšiu takmer sínusovú vlnu.
Proces filtrovania pomáha:
- Znížte vysokofrekvenčné komponenty PWM
- Zlepšite priebeh napätia na svorkách motora
- Nižšie napätie dv/dt na izoláciu motora
- Zníženie elektromagnetického rušenia (EMI)
- Zlepšite prevádzkovú stabilitu motora a spoľahlivosť prevádzky
Produkt využíva nízkostratové jadrá z silikónovej ocele valcované za studena, izolačné materiály triedy F, technológiu vákuovej impregnácie a optimalizované tepelné štruktúry na udržanie stabilného výkonu počas nepretržitej priemyselnej prevádzky, čím poskytuje efektívne riešenie pre systémy dlhých káblových motorov, automatizačné zariadenia a vysokovýkonné aplikácie VFD.
Na rozdiel od štandardnej výstupnej tlmivky, ktorá hlavne zvyšuje impedanciu obvodu, LC filtračná štruktúra poskytuje väčší útlm vysokofrekvenčných spínacích komponentov, čo má za následok hladší priebeh napätia motora s nižším vysokofrekvenčným skreslením a zníženým elektrickým namáhaním vinutia motora.
Vysoké impulzy dv/dt PWM môžu zvýšiť izolačné napätie, najmä ak sú medzi VFD a motorom nainštalované dlhé káble. Filter pomáha obmedziť napäťové špičky a efekty odrazených vĺn, čím znižuje namáhanie izolácie vinutia motora a podporuje dlhodobú prevádzku motora.
Dlhé káble motora zavádzajú distribuovanú kapacitu, ktorá môže zvýšiť nabíjací prúd a odrazené napätie. Dufew upravuje elektrické parametre podľa systémových požiadaviek pre aplikácie, ako sú diaľkové čerpacie systémy, vonkajšie motorové zariadenia, podzemné stroje a veľké výrobné linky.
Tlmením vysokofrekvenčného rušenia a skreslenia výstupných vĺn môže filter pomôcť znížiť elektromagnetický šum motora, dodatočné zvýšenie teploty, harmonické straty a mechanické vibrácie spojené s nestabilnými výstupnými priebehmi meniča.
Reaktor a kondenzátor sú prispôsobené podľa výstupných charakteristík PWM VFD. Výsledná štruktúra LC zoslabuje zložky nosnej frekvencie, pričom zachováva prenos základnej frekvencie a zlepšuje priebeh napätia na strane motora.
Magnetický systém môže využívať jadrá z kremíkovej ocele valcované za studena, optimalizovanú štruktúru vzduchovej medzery a nízkostratové magnetické materiály na udržanie stabilných indukčných charakteristík a kontrolu magnetických strát počas nepretržitej prevádzky.
Izolačný systém môže obsahovať vysokoteplotnú izoláciu triedy F, vákuovú impregnáciu a izolačné materiály spomaľujúce horenie. Tieto opatrenia podporujú dielektrickú pevnosť, mechanickú stabilitu a spoľahlivú prevádzku v nepretržitých priemyselných podmienkach.
Príklad: SWF-4 3 2-1200
| kód | Popis |
|---|---|
| SWF | Séria elektrických sínusových filtrov Dufew |
| 4 | Úroveň napätia (2=220V, 4=380V, 6=690V) |
| 3 | Číslo fázy (3=trojfázový, 1=jednofázový) |
| 2 | Inštalačná poloha (výstupná strana VFD) |
| 1200 | Menovitý prúd (1200A) |
| Parameter | Špecifikácia |
|---|---|
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Prevádzková frekvencia | 50 Hz / 60 Hz / prispôsobené |
| Nosná frekvencia | 2 kHz - 8 kHz |
| Harmonické skreslenie napätia | ≤ 5 % |
| Rated Current | 5A-1200A |
| Maximálna dĺžka kábla | Až 3000 m (v závislosti od aplikácie) |
| Schopnosť preťaženia | 1,5× menovitý prúd po dobu 1 minúty |
| Nárast teploty | ≤ 80 tis |
| Úroveň hluku | ≤ 65 dB |
| Dielektrická pevnosť | 3000VAC / 10S |
| Izolačný odpor | ≥100MΩ |
| Stupeň ochrany | IP00 / IP20 |
| Trieda izolácie | Trieda F (155 ℃) |
| Štandardné | GB/T15287/8 |
Riešenia sínusového filtra Dufew sú vhodné pre systémy VFD vyžadujúce zlepšený výkon výstupného tvaru vlny a ochranu motora.
| Aplikácia | Hlavná požiadavka |
|---|---|
| Motorové systémy na veľké vzdialenosti | Znížte napätie súvisiace s káblom |
| Systémy čerpadiel a ventilátorov | Zlepšite stabilitu chodu motora |
| CNC zariadenia | Podpora výkonu presného obrábania |
| Priemyselné automatizačné linky | Znížte elektrické rušenie |
| Výťahy | Zlepšite spoľahlivosť pohonu |
| Žeriavy a zdvíhacie zariadenia | Podporujte časté zrýchľovanie a brzdenie |
| Vonkajšie inštalácie motorov | Povoliť ovládanie zariadenia na diaľku |
Dufew Electric vyrába komponenty priemyselnej výkonovej elektroniky vrátane filtrov, reaktorov, brzdových odporov, transformátorov a prispôsobených elektrických riešení. V prípade produktov s filtrovaním vĺn sa výroba uskutočňuje prostredníctvom kontrolovaných procesov od prípravy magnetických komponentov a navíjania až po úpravu izolácie, impregnáciu, elektrické testovanie a konečnú kontrolu.
Výrobné procesy zahŕňajú:
- Spracovanie magnetického jadra
- Presné navíjanie
- Izolačná úprava
- Vákuová impregnácia
- Testovanie elektrického výkonu
Kontrola kvality zahŕňa kľúčové elektrické a mechanické parametre, pričom kontroly zahŕňajú:
- Testovanie izolačného odporu
- Testovanie dielektrickej odolnosti
- Overenie elektrických parametrov
- Testovanie nárastu teploty
- Kontrola konečného vzhľadu
Dufew Electric tiež podporuje OEM výrobu, prispôsobené elektrické parametre, podporu inžinierskych aplikácií a projektovú dodávku. Výkresy produktov, správy o skúškach a certifikačné dokumenty môžu byť poskytnuté podľa požiadaviek zákazníka a projektu.
Dufew poskytuje štandardné exportné obalové riešenia pre priemyselné elektrické výrobky.
Balenie obsahuje:
- Ochrana proti vlhkosti
- Nárazuvzdorné upevnenie
- Zosilnené drevené puzdrá pre ťažké modely
- Identifikačné štítky produktu
- Technické dokumenty
Každá jednotka je pred odoslaním skontrolovaná, aby sa zabezpečilo, že špecifikácie produktu spĺňajú požiadavky zákazníka.
| Porovnanie | Sínusový filter | Výstupný reaktor |
|---|---|---|
| Princíp filtrovania | LC dolnopriepustné filtrovanie na zníženie komponentov PWM | Zvyšuje impedanciu, aby sa obmedzila zmena prúdu |
| Hlavná funkcia | Zlepšuje kvalitu tvaru vlny a potláča vysokofrekvenčné napätie | Znižuje rýchlosť nárastu napätia a kolísanie prúdu |
| Výstupný priebeh | Takmer sínusový výstup napätia | Tvar vlny PWM zostáva |
| Aplikácia kábla | Vhodné pre dlhšie káblové systémy motora | Používa sa hlavne pre stredné vzdialenosti káblov |
| Ochrana motora | Poskytuje silnejšiu ochranu pred vysokofrekvenčným namáhaním | Poskytuje základnú ochranu motora |
Sínusový filter využíva štruktúru LC filtrovania na zníženie PWM spínacích komponentov a zlepšenie kvality priebehu na strane motora. Výstupná tlmivka hlavne zvyšuje impedanciu, aby obmedzila zmeny prúdu a znížila rýchlosť nárastu napätia, ale výrazne nemení tvar výstupnej vlny.
Odporúča sa pre aplikácie s dlhými motorovými káblami, citlivými motormi, prísnymi požiadavkami EMC alebo systémami, kde môže napäťové napätie PWM ovplyvniť spoľahlivosť motora.
áno. Parametre filtrovania je možné prispôsobiť podľa dĺžky kábla, výkonu motora, charakteristík VFD a prevádzkových podmienok.
áno. Dufew podporuje prispôsobené návrhy na základe menovitého napätia, prúdovej kapacity, nosnej frekvencie, požiadaviek na inštaláciu a špecifických podmienok aplikácie.
