Zhrnutie článku: A brzdiaci chopperje základnou súčasťou dynamických brzdových systémov pre pohony s premenlivou frekvenciou (VFD), pomáha riadiť regeneračnú energiu počas spomaľovania motora a generálnej opravy.Dufew Electricposkytuje brzdové choppery série CBU určené pre kompatibilné systémy pohonov 220 V, 380 V a 690 V. Monitorovaním napätia DC zbernice a prepínaním prebytočnej energie na externý brzdný odpor tieto zariadenia pomáhajú kontrolovať nárast napätia a podporujú spoľahlivý brzdný výkon. Táto príručka vysvetľuje, ako brzdové choppery fungujú, ich kľúčové technické parametre, kritériá výberu, priemyselné aplikácie a úvahy o inštalácii.
Brzdný chopper je elektronické spínacie zariadenie používané v medziobvode jednosmerného prúdu meniča s premenlivou frekvenciou na riadenie prebytočnej regeneračnej energie. Spolupracuje s brzdným odporom, ktorý pomáha zabrániť zvýšeniu napätia DC zbernice nad prijateľnú prevádzkovú úroveň počas spomaľovania motora.
Počas normálnej prevádzky dodáva VFD elektrickú energiu do motora na generovanie mechanického pohybu. Keď sa motor spomalí alebo poháňa generálne zaťaženie, môže dočasne fungovať ako generátor. Výsledná elektrická energia prúdi späť do zbernice jednosmerného prúdu, čo môže spôsobiť poruchu prepätia, ak energiu nemožno adekvátne absorbovať.
Brzdný chopper rieši tento problém prepnutím elektrickej cesty na externý brzdný odpor, keď napätie DC zbernice dosiahne vopred stanovený prah. Rezistor premieňa odovzdanú elektrickú energiu na teplo.

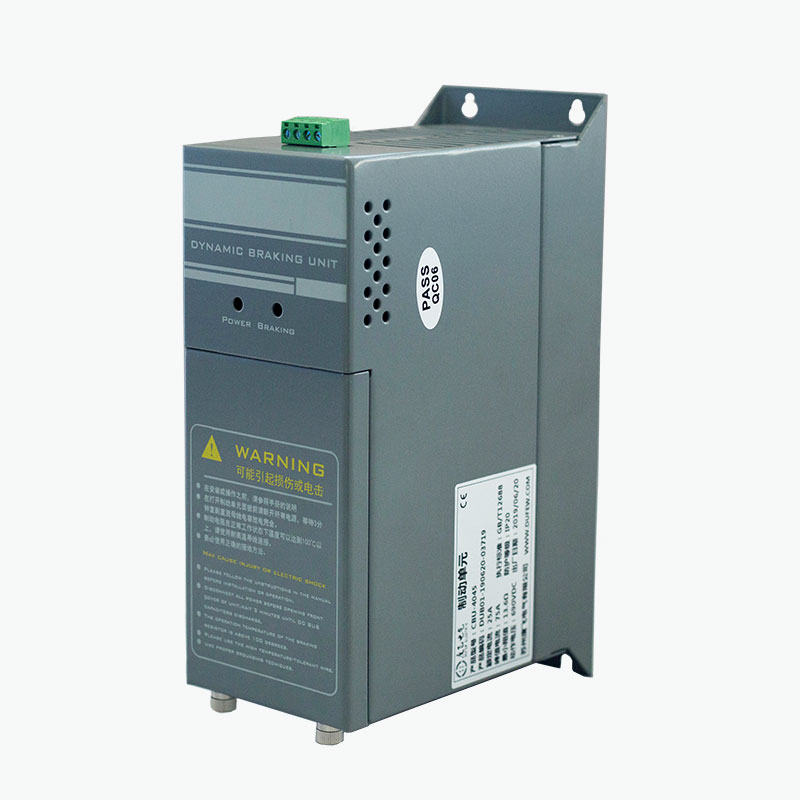

Séria CBU od Dufew Electric je navrhnutá pre externé aplikácie dynamického brzdenia v kompatibilných pohonných systémoch. Jeho konfiguráciu je možné zvoliť podľa systémového napätia, požiadaviek na brzdenie, charakteristiky odporu a podmienok inštalácie.
Princíp činnosti sa spolieha na monitorovanie napätia DC zbernice a rýchle elektronické spínanie. V sérii CBU spínací obvod založený na IGBT automaticky reaguje, keď napätie dosiahne nakonfigurovaný prah brzdenia.
Tento proces sa podľa potreby opakuje počas brzdenia. Pomáha riadiť napätie DC zbernice bez potreby samostatného externého ovládača pre základné monitorovanie napätia.
Ďalšie informácie o súvisiacich zariadeniach nájdete v riešeniach brzdových jednotiek Dufew Electric a produktoch priemyselnej výkonovej elektroniky.
Správne zvolený brzdný chopper môže zlepšiť výkon dynamického brzdového systému, najmä v aplikáciách zahŕňajúcich časté zastavovanie, vysokú zotrvačnosť alebo generálne zaťaženie.
Skutočný výkon závisí od pohonu, zotrvačnosti motora, brzdného odporu, regeneračnej energie, brzdnej frekvencie, pracovného cyklu a prostredia inštalácie. Chopper by sa preto mal zvoliť ako súčasť kompletného brzdového systému a nie ako izolovaný komponent.
Technické špecifikácie určujú, či je brzdný chopper vhodný pre konkrétnu inštaláciu VFD. Nasledujúca tabuľka sumarizuje referenčné parametre publikované pre sériu CBU Dufew Electric.
| Parameter | Referenčná špecifikácia | Technická úvaha |
|---|---|---|
| Napätie hnacieho systému | Triedy striedavého prúdu 220 V, 380 V a 690 V | Musí zodpovedať konfigurácii kompatibilného disku a DC zbernice. |
| Brzdné napätie triedy 220V | DC 340/360/380/400/420V ±10V | Voliteľné prahové hodnoty pre kompatibilné konfigurácie. |
| Brzdné napätie triedy 380V | DC 630/660/690/730/760V ±10V | Musí zodpovedať zvolenému modelu pohonu a choppera. |
| Brzdné napätie triedy 690V | DC 1140V ±10V | Vyžaduje potvrdenie kompatibility systému. |
| Spôsob kontroly | Automatické monitorovanie napätia DC zbernice | Umožňuje automatické prepínanie počas regeneratívnej prevádzky. |
| Paralelná odozva | ≤ 1 ms | Referenčná špecifikácia odozvy pre kompatibilné paralelné konfigurácie. |
| Teplota spustenia ventilátora | Približne 45°C | Podporuje tepelný manažment v príslušných prevádzkových podmienkach. |
| Ochrana proti prehriatiu | Približne 85°C | Poskytuje prah tepelnej ochrany. |
| Hodnotenie ochrany | IP20 alebo vyššie, v závislosti od konfigurácie | Overte si hodnotenie krytu konkrétneho modelu. |
| Použiteľná norma | GB/T 12668 | Potvrďte príslušné požiadavky a dokumentáciu pre vybraný produkt. |
Poznámka: Toto sú referenčné špecifikácie, ktoré nezaručujú, že každý model podporuje všetky uvedené nastavenia. Pred objednaním alebo inštaláciou si overte konečný model, brzdné napätie, elektrické parametre a ochranné funkcie v dokumentácii k produktu.
Výber brzdného choppera vyžaduje viac než len zosúladenie jeho nominálneho výkonu s výkonom motora. Rekuperačná energia a tepelné zaťaženie sa značne líšia v závislosti od poháňaného zariadenia a prevádzkového cyklu.
Identifikujte menovité vstupné napätie VFD a charakteristiky DC zbernice. Vyberte kompatibilnú triedu napätia choppera a overte, či zvolený prah brzdenia vyhovuje povolenému prevádzkovému rozsahu meniča.
Zaťaženia s vysokou zotrvačnosťou môžu pri spomalení generovať významnú regeneračnú energiu. Kratšie časy zastavenia môžu zvýšiť potrebný okamžitý brzdný výkon. Osobitnú pozornosť si vyžadujú aplikácie, ako sú odstredivky, zdvíhadlá a vysokorýchlostné stroje.
Hodnota odporu odporu, menovitý výkon, kapacita pulznej energie a pracovný cyklus musia byť kompatibilné s VFD a chopperom. Nevhodný odpor môže spôsobiť nadmerný prúd, prehriatie alebo nedostatočný brzdný výkon.
Stroj, ktorý sa zastaví každých pár sekúnd, má iné tepelné požiadavky ako stroj, ktorý sa zastaví len občas. Časté brzdenie môže zvýšiť priemerné teplo generované odporom a spínacím obvodom.
Okolitá teplota, vetranie krytu, montážna vzdialenosť a prúdenie vzduchu ovplyvňujú tepelný výkon. Vybrané zariadenie musí byť inštalované podľa požiadaviek výrobcu na elektroinštaláciu a ventiláciu.
Nasledujúci kontrolný zoznam vám môže pomôcť pri príprave technického dotazu:
Brzdové choppery sú užitočné v hnacích systémoch, kde motor vracia energiu počas spomaľovania, spúšťania alebo iných regeneračných prevádzkových podmienok. Typické aplikácie zahŕňajú:
Nie každá aplikácia vyžaduje externý brzdný chopper. Rozhodnutie závisí od zabudovanej brzdnej schopnosti VFD, požadovaného času zastavenia, charakteristík zaťaženia a frekvencie regeneratívnej prevádzky.
Hoci tieto komponenty spolupracujú, plnia rôzne funkcie. Pochopenie tohto rozdielu pomáha inžinierom vybrať kompatibilný dynamický brzdový systém.
| Komponent | Primárna funkcia | Zameranie na výber |
|---|---|---|
| Brzdný chopper | Spína brzdový okruh podľa napätia DC zbernice. | Trieda napätia, spínacia kapacita, ochrana a požiadavky na brzdenie. |
| Brzdný odpor | Premieňa regenerovanú elektrickú energiu na teplo. | Odpor, menovitý výkon, kapacita pulznej energie a pracovný cyklus. |
| VFD DC zbernica | Poskytuje elektrické pripojenie k brzdovému okruhu. | Limity napätia, kompatibilita svoriek a špecifikácie meniča. |
Brzdný chopper nedokáže sám rozptýliť regeneračnú energiu. Riadi spínaciu dráhu, zatiaľ čo rezistor absorbuje energiu. Obe musia byť kompatibilné s pohonom a zamýšľanými prevádzkovými podmienkami.
Pre aplikácie vyžadujúce širšie elektrické riešenie ponúka Dufew Electric aj súvisiace komponenty výkonovej elektroniky pre priemyselné pohony a systémy riadenia výkonu.
Správna inštalácia pomáha podporovať bezpečnú prevádzku, efektívne chladenie a konzistentný brzdný výkon. Pred uvedením do prevádzky by mal kvalifikovaný elektrikár overiť nasledovné:
Počas bežnej údržby skontrolujte uvoľnené spojenia, nahromadený prach, obmedzený prietok vzduchu, známky prehriatia a abnormálne poškodenie odporu. Akékoľvek testovanie alebo údržba zahŕňajúca zbernicu DC sa musí riadiť bezpečnostnými pokynmi výrobcu. Pohon by mal byť izolovaný od zdroja napájania a pred začatím práce je potrebné overiť vybitie zbernice jednosmerného prúdu.
Inštalácia a údržba by mali spĺňať príslušné požiadavky na elektrickú bezpečnosť. Nespoliehajte sa na brzdový chopper ako náhradu za mechanický alebo bezpečnostný brzdový systém požadovaný strojom.
Jeho hlavným účelom je riadiť regeneračnú energiu vrátenú do jednosmernej zbernice VFD počas spomaľovania alebo generálnej opravy. Prepína prebytočnú energiu na kompatibilný brzdný odpor, aby sa zabránilo nadmernému napätiu DC zbernice.
Nie. Chopper riadi, kedy vedie brzdový okruh, zatiaľ čo rezistor premieňa elektrickú energiu na teplo. Vykonávajú doplnkové funkcie a musia byť správne zladené.
Nie. Niektoré pohony majú dostatočnú vstavanú brzdnú schopnosť pre ich zamýšľané zaťaženie. Externý chopper môže byť potrebný, keď rekuperačná energia, frekvencia brzdenia alebo požadované spomalenie presiahne kapacitu vnútorného obvodu.
Publikované informácie o produkte identifikujú konfigurácie pre kompatibilné 220V, 380V a 690V systémy pohonov. Presný model a brzdné napätie musia byť potvrdené podľa špecifikácií DC zbernice meniča.
Kompatibilné jednotky môžu byť zapojené paralelne, keď jedna jednotka nemôže splniť požadovanú brzdnú kapacitu a dizajn produktu toto usporiadanie podporuje. Zapojenie, konfigurácia odporu, koordinácia spínania a tepelné požiadavky musia byť overené pre celý systém.
Výber závisí od limitov odporu meniča, brzdného výkonu, energie na brzdný cyklus, frekvencie prevádzky a pracovného cyklu. Rezistor musí byť tiež kompatibilný s elektrickými menovitými hodnotami choppera a podmienkami inštalácie.
Uveďte model VFD, napätie systému, výkon motora, typ záťaže, čas spomalenia, brzdnú frekvenciu, špecifikácie odporu, pracovný cyklus a podmienky inštalácie. Tieto podrobnosti pomáhajú dodávateľovi posúdiť vhodný model a konfiguráciu.
Správne zvolený brzdný chopper pomáha riadiť regeneračnú energiu, riadiť nárast napätia DC zbernice a podporuje spoľahlivé dynamické brzdenie v priemyselných pohonných systémoch. Jeho účinnosť závisí od prispôsobenia choppera, brzdného odporu, napätia pohonu, charakteristík záťaže a tepelných požiadaviek danej aplikácii.
Séria CBU od Dufew Electric poskytuje možnosti brzdného choppera pre kompatibilné systémy pohonu 220 V, 380 V a 690 V s výberom modelu na základe elektrických parametrov a prevádzkových podmienok. Či už váš projekt zahŕňa výťahy, žeriavy, dopravníky, odstredivky alebo iné priemyselné stroje, dôkladné preskúmanie špecifikácií je nevyhnutné pre vhodné brzdové riešenie.
