Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

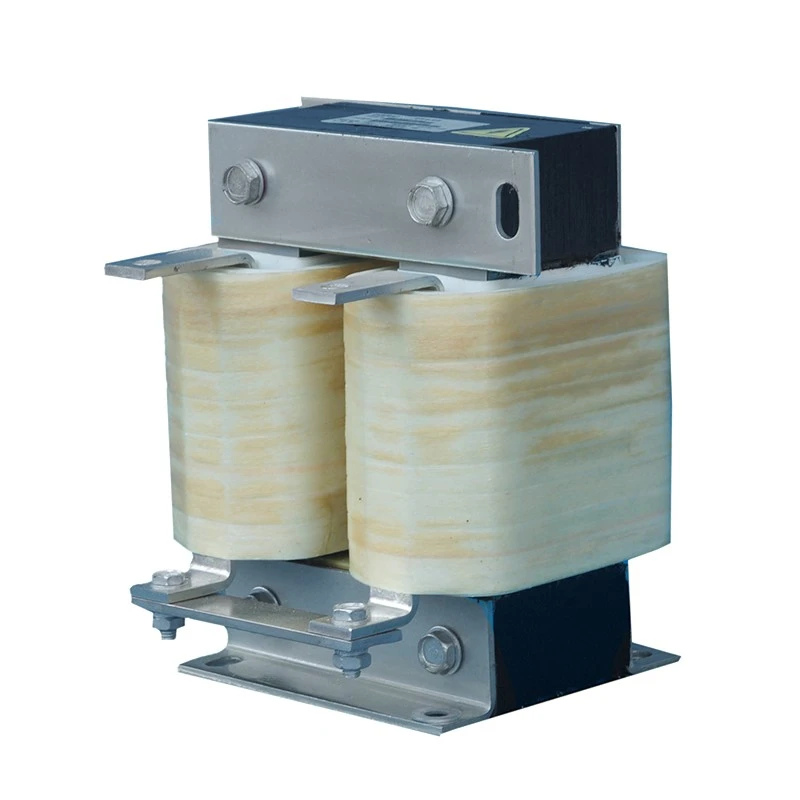

V pohone s premenlivou frekvenciou prevádza usmerňovač prichádzajúci striedavý prúd na jednosmerný prúd predtým, ako menič vytvorí premenlivý výstup požadovaný pre motor. Medzi týmito fázami musí medziobvod zvládnuť pulzujúci prúd a zmeny v požiadavkách na zaťaženie. Správne zvolený jednosmerný reaktor pridáva do tejto časti obvodu indukčnú impedanciu, čím pomáha kontrolovať zvlnenie prúdu a znižuje elektrické napätie kladené na zbernicu jednosmerného prúdu a súvisiace komponenty.
Účinok je skôr elektrický ako mechanický. Nekontroluje otáčky motora ani nerozptyľuje regeneračnú energiu. Jeho účelom je ovplyvniť, ako sa prúd chová v medziobvode jednosmerného prúdu, čo z neho robí dôležitý faktor v určitých architektúrach pohonov a systémoch konverzie energie.
Bežný striedavý pohon najprv usmerňuje prichádzajúce napájanie a potom ukladá energiu do medziobvodu pred invertorovým stupňom. Kondenzátory v tejto časti vyhladzujú jednosmerné napätie, zatiaľ čo prúd pretekajúci spojom je ovplyvnený usmerňovačom a podmienkami zaťaženia.
Bez dostatočnej impedancie môžu nabíjacie a pulzačné charakteristiky usmerňovača produkovať relatívne vysoké prúdové špičky. Pridaním indukčnosti sa mení táto prúdová cesta a pomáha obmedziť rýchle zmeny predtým, ako sa dostanú ku kondenzátorom jednosmerného medziobvodu.
To môže byť obzvlášť dôležité pri pohonoch, kde je zbernica jednosmerného prúdu vystavená značnému zvlnenému prúdu alebo kde má vstupná sieť náročné prevádzkové podmienky.
| Elektrický stav | Úloha indukčného komponentu |
|---|---|
| Zvlnenie prúdu medziobvodu | Obmedzuje rýchle zmeny prúdu |
| Prúdové špičky usmerňovača | Poskytuje dodatočnú impedanciu v DC ceste |
| Harmonický prúd | Pri vhodných konštrukciách pohonu môže prispieť k zníženiu harmonických |
| Prúdové napätie kondenzátora | Pomáha znižovať zvlnenie prúdu na kondenzátoroch medziobvodu |
| Kolísanie DC zbernice | Podporuje viac kontrolovaný priebeh prúdu |
Skutočný účinok závisí od topológie usmerňovača, konštrukcie pohonu, kapacity, charakteristiky napájania a prevádzkového zaťaženia. Preto by mal byť vybraný ako súčasť kompletného dizajnu jednosmerného medziobvodu a nie ako nezávislý doplnok.
Kondenzátory jednosmerného medziobvodu sú počas normálnej prevádzky pohonu vystavené zvlnenému prúdu. Nadmerné zvlnenie prispieva k vnútornému zahrievaniu a teplota je dôležitým faktorom životnosti kondenzátora.
Dodatočná indukčnosť môže znížiť veľkosť kolísania prúdu zasahujúceho do banky kondenzátorov. Dokumentácia spoločnosti Schneider Electric napríklad uvádza, že indukčnosť na strane vedenia môže znížiť zvlnenie prúdu zbernice jednosmerného prúdu a prúdové napätie, ktorému sú vystavené hlavné kondenzátory. :contentReference[oaicite:0]{index=0}
To je jeden z dôvodov, prečo sa indukčná impedancia zvažuje v konštrukciách pohonov, kde zaťaženie kondenzátora, harmonický prúd alebo podmienky napájacej siete vyžadujú bližšiu kontrolu.
Najbežnejšia aplikácia je v systémoch striedavého pohonu s použitím usmerňovača, medziobvodu a meniča. Možno ho zvážiť aj v iných zariadeniach na konverziu energie, kde medziľahlý jednosmerný obvod prenáša značný pulzujúci prúd.
Typické vybavenie zahŕňa priemyselné motorové pohony, čerpadlá, ventilátory, kompresory, dopravníky, obrábacie stroje, HVAC zariadenia a iné stroje s premenlivou rýchlosťou.
Požiadavka nie je určená len výkonom motora. Špecifikáciu môžu ovplyvniť topológia pohonu, impedancia napájania, návrh jednosmerného medziobvodu, profil zaťaženia a harmonické podmienky.
Tieto dva komponenty spolu úzko súvisia, ale ich montážne polohy sú odlišné.
AnAC reaktorje zapojený do obvodu striedavého prúdu, bežne na strane vedenia alebo na strane motora pohonu. Verzia medziobvodu je po usmernení umiestnená v medziobvode jednosmerného prúdu.
| Položka | Konfigurácia AC-Side | Konfigurácia DC-Link |
|---|---|---|
| Elektrická sekcia | Napájanie striedavým prúdom alebo obvod motora | Stredný jednosmerný obvod |
| Hlavná úvaha | Podmienky striedavého prúdu a napätia | Prúd a zvlnenie jednosmerného medziobvodu |
| Typická aplikácia | Ochrana pohonu na strane vedenia alebo motora | Riadenie prúdu jednosmernej zbernice a zmiernenie harmonických |
Niektoré pohony používajú tlmivku striedavého prúdu, komponent medziobvodu alebo vstavanú impedanciu v závislosti od konštrukcie výrobcu. ABB a Schneider Electric dokumentujú použitie indukčnej impedancie ako jedného prístupu k riadeniu harmonického prúdu v konvenčných pohonných systémoch. :contentReference[oaicite:1]{index=1}
Výber začína elektrickými podmienkami vo vnútri meniča, nielen menovitým výkonom motora.
Kľúčové informácie zvyčajne zahŕňajú jednosmerné napätie, trvalý prúd, preťažený prúd, indukčnosť, prevádzkovú frekvenciu, teplotu okolia, polohu inštalácie, požiadavky na izoláciu a dostupný priestor. Očakávaný priebeh prúdu a pracovný cyklus by sa mali zvážiť aj tam, kde zariadenie pracuje pri meniacich sa zaťaženiach.
Tepelný výkon je rovnako dôležitý. Straty medi, straty v jadre, podmienky krytu a okolitá teplota ovplyvňujú prevádzkovú teplotu komponentu. Ak bude zariadenie pracovať nepretržite pri vysokom zaťažení, malo by sa zvážiť primerané chladenie a vhodné zníženie výkonu.
Pohonný systém môže obsahovať niekoľko komponentov výkonovej elektroniky, ale ich funkcie nie sú vzájomne zameniteľné.
Rezistor sa vo všeobecnosti vyberá na obmedzenie prúdu alebo rozptýlenie energie. AFiltercieli na nežiaduce frekvenčné zložky alebo elektromagnetické rušenie podľa polohy a konštrukcie obvodu.
A Brzdová jednotkamá iný účel: riadi regenerovanú energiu počas spomaľovania motora a normálne spolupracuje s brzdným odporom. Tu diskutovaná indukčná zložka zostáva súčasťou napájacej cesty jednosmerného medziobvodu.
Pochopenie týchto rozdielov pomáha inžinierom vyhnúť sa výberu komponentu jednoducho preto, že niekoľko produktov sa nachádza v tej istej skrini pohonu.
Pre výrobcu zariadenia môže byť dostupný inštalačný priestor rovnako dôležitý ako elektrický výkon. Montážne rozmery, poloha svoriek, vôľa izolácie, spôsob chladenia, pripojovacia štruktúra a usporiadanie krytu sa môžu zhodovať s existujúcim dizajnom pohonu.
Dufew Electric dokáže vyhodnotiť tieto požiadavky podľa aktuálnej aplikácie. Technické informácie ako jednosmerné napätie, menovitý prúd, podmienky preťaženia, indukčnosť, pracovný cyklus, teplota okolia a mechanické rozmery poskytujú užitočný základ pre výber produktu.
Toto je obzvlášť dôležité pri výmene existujúceho komponentu alebo pri vývoji skrine pohonu okolo špecifickej elektrickej architektúry.
Dufew Electricvyrába elektrické komponenty pre motorové pohony, priemyselnú automatizáciu, zariadenia na výrobu obnoviteľnej energie a systémy riadenia výkonu. Sortiment produktov zahŕňa indukčné, odporové, filtračné a brzdové aplikácie.
Ako výrobca a dodávateľ v Číne spoločnosť spolupracuje s výrobcami zariadení OEM, distribútormi, systémovými integrátormi a priemyselnými používateľmi. Štandardizovaná výroba a kontrola kvality sa uplatňujú na podporu konzistentných elektrických a mechanických špecifikácií, pričom pre príslušné produkty a požiadavky sú k dispozícii certifikáty ISO a CE.
Pridáva indukčnú impedanciu do DC obvodu výkonového meniča alebo pohonu. Jeho hlavné funkcie môžu zahŕňať obmedzenie zvlnenia prúdu, zníženie prúdových špičiek a zníženie napätia zvlnenia prúdu kladeného na kondenzátory jednosmerného medziobvodu.
Vo vhodných konfiguráciách pohonu môže prispieť k zníženiu harmonického prúdu. Skutočný výsledok závisí od usmerňovača, architektúry pohonu, hodnoty impedancie, podmienok napájania a ďalších komponentov v systéme.
Nie. V AC časti obvodu pracuje tlmivka striedavého prúdu, zatiaľ čo verzia s jednosmerným medziobvodom je inštalovaná po usmernení. Ich elektrické podmienky a parametre výberu sú preto odlišné.
Nie. Niektoré pohony už majú dostatočnú impedanciu jednosmerného medziobvodu, zatiaľ čo iné môžu používať tlmivku na strane striedavého prúdu alebo inú metódu zmierňovania harmonických. Požiadavka by mala byť určená z konštrukcie pohonu a prevádzkových podmienok.
Užitočné detaily zahŕňajú jednosmerné napätie, menovitý a preťažený prúd, požadovanú indukčnosť, prevádzkové podmienky, okolitú teplotu, inštalačné rozmery, spôsob pripojenia a množstvo. Model pohonu a aplikácia môžu tiež pomôcť potvrdiť príslušnú špecifikáciu.
