Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

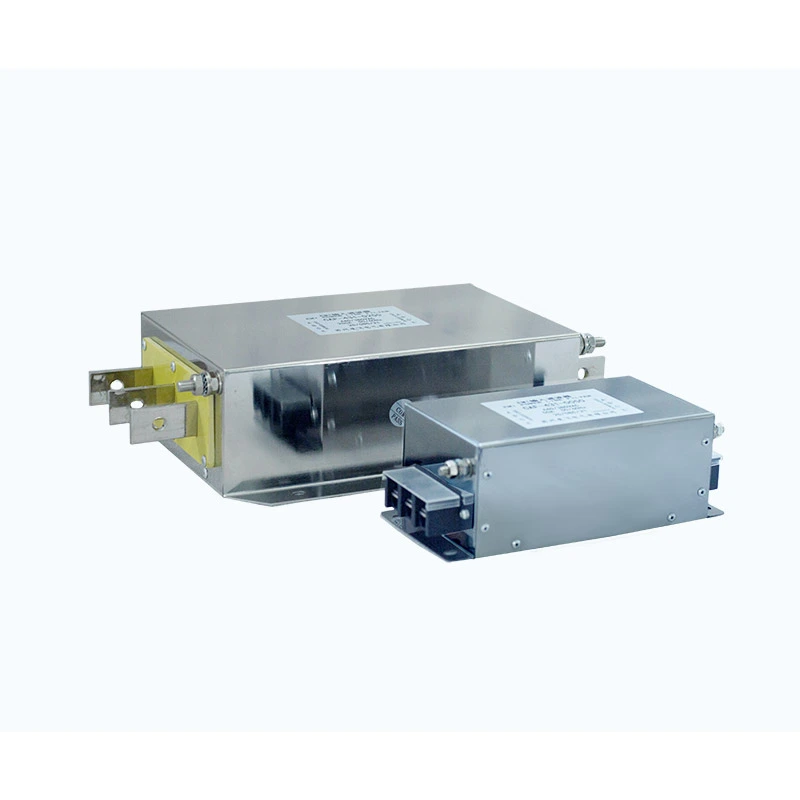

Dufew Electric Harmonic Filter je určený pre VFD systémy a iné nelineárne záťaže, ktoré počas prevádzky generujú harmonické prúdy. Inštalovaný na vstupnej strane pohonného systému využíva vyladený LC obvod s filtračnými reaktormi, výkonovými kondenzátormi a neindukčnými tlmiacimi odpormi na zníženie vybraných harmonických nižších rád a zlepšenie kvality napájania. Typické cieľové harmonické zahŕňajú 5., 7., 11. a 13. rád, pričom konečná konfigurácia je určená napätím systému, charakteristikami zaťaženia, harmonickým spektrom a požadovaným filtračným výkonom.
Typické výkonové parametre zahŕňajú THDi <10% pri plnom zaťažení, THDv<5%, účinník nad 0,98, nárast teploty ≤80K, úroveň hluku ≤65dB a dielektrickú pevnosť až do 3000VAC, v závislosti od zvoleného modelu a prevádzkových podmienok.
VFD, konvertory, usmerňovače a iné nelineárne záťaže môžu generovať harmonické prúdy počas konverzie AC-DC a prepínania. Keď sa harmonické úrovne stanú nadmernými, môžu zvýšiť straty transformátora a káblov, spôsobiť dodatočné zahrievanie, znížiť účinník a ovplyvniť stabilitu citlivých elektrických zariadení.
Pre priemyselné energetické siete s viacerými nelineárnymi záťažami pomáha vhodné harmonické riadenie udržiavať stabilné elektrické podmienky a znižovať vplyv harmonických prúdov na distribučný systém.
Parametre reaktora a kondenzátora sú zosúladené podľa systému a harmonických charakteristík, aby sa vytvorila nízkoimpedančná cesta pri vybraných harmonických frekvenciách. To umožňuje odklon harmonických prúdov cez filter pri zachovaní normálnej prevádzky základnej frekvencie.
Do filtračného obvodu sú začlenené neindukčné tlmiace odpory na riadenie rezonancie medzi filtrom, impedanciou siete a nelineárnymi záťažami. To pomáha obmedziť harmonické zosilnenie a znížiť nadmerné prúdové namáhanie filtračných komponentov počas nepretržitej prevádzky.
Stabilný výkon filtrovania závisí od správnej koordinácie indukčnosti reaktora, kapacity kondenzátora, tlmiaceho odporu a odvodu tepla. Dufew upravuje tieto parametre podľa elektrického výkonu a prevádzkových podmienok, aby sa zachoval spoľahlivý výkon pri nepretržitom priemyselnom zaťažení.
Výber filtra by mal byť založený skôr na skutočných elektrických charakteristikách inštalácie než na samotnom menovitom výkone. Dufew pri vývoji vhodnej konfigurácie vyhodnocuje systémové podmienky, ako je napätie, prúd, kapacita VFD, harmonické spektrum, požadované THDi a inštalačné prostredie.
Technická podpora môže zahŕňať harmonickú analýzu, výpočet parametrov filtra, elektrickú konfiguráciu, mechanickú štruktúru a aplikačné poradenstvo. Zákazníci môžu poskytnúť údaje o harmonických meraniach, jednoriadkové diagramy, špecifikácie zariadení alebo prevádzkové podmienky na technické vyhodnotenie.
Vyladený filtračný obvod znižuje charakteristické harmonické prúdy generované VFD a inými nelineárnymi záťažami, čím pomáha znižovať skreslenie tvaru vlny prúdu a znižovať cirkuláciu harmonických cez transformátory, káble a iné distribučné zariadenia.
Riešením efektov harmonického prúdu a jalového výkonu môže filter pomôcť zlepšiť účinník, znížiť dopyt po jalovom výkone a znížiť straty v elektrickom distribučnom systéme.
Zníženie harmonického skreslenia môže zlepšiť prevádzkové podmienky transformátorov, distribučných zariadení, systémov priemyselnej automatizácie a iných elektrických záťaží, najmä v inštaláciách s vysokým podielom nelineárnych zariadení.
| Faktor výberu | Úvaha |
|---|---|
| Systémové napätie | 220V / 380V / 690V / 1140V |
| Typ zaťaženia | VFD, meniče, nelineárne priemyselné záťaže |
| Rated Current | Na základe kapacity pripojeného zariadenia |
| Harmonický stav | Meranie THDI alebo systémová analýza |
| Výkonnostný cieľ | Požadovaná úroveň zníženia harmonických |
| Inštalačná podmienka | Priestor skrine a požiadavky na životné prostredie |
Dufew môže odporučiť vhodné konfigurácie filtrov podľa aktuálnych požiadaviek aplikácie.
Riešenia Dufew Harmonic Filter sú vhodné pre priemyselné energetické systémy, kde harmonické skreslenie ovplyvňuje výkon zariadenia.
| Aplikácia | Hlavná požiadavka |
|---|---|
| VFD systémy | Znížte skreslenie harmonického prúdu |
| Viacnásobné pohonné systémy | Zlepšite stabilitu napájacej siete |
| Priemyselná automatizácia | Udržujte spoľahlivú elektrickú prevádzku |
| Výťahy | Znížte harmonický vplyv pri častom zrýchľovaní |
| Žeriavy a zdvíhacie zariadenia | Podpora dynamického zaťaženia |
| UPS systémy | Zlepšite kvalitu energie |
| Systémy nabíjania batérií | Znížte harmonický vplyv |
| Indukčné vykurovacie zariadenia | Zlepšite elektrickú kompatibilitu |
| Systémy obnoviteľnej energie | Podporujte stabilné pripojenie k sieti |
Príklad: HFL-4 3 1-0490
| kód | Popis |
|---|---|
| HFL | Séria elektrických harmonických filtrov Dufew |
| 4 | Úroveň napätia (2=220V, 4=380V, 6=690V) |
| 3 | Číslo fázy (3 = trojfázový, 1 = jednofázový) |
| 1 | Konfigurácia filtra |
| 0490 | Menovitý prúd (0490=490A) |
| Parameter | Špecifikácia |
|---|---|
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekvencia | 50Hz / 60Hz |
| Nosná frekvencia | 2 kHz - 6 kHz |
| Rated Current | 5A - 1200A |
| Výkon filtrovania | THDi <10%, THDv <5% |
| Faktor výkonu | PF >0,98 pri plnom zaťažení |
| Schopnosť preťaženia | 120 % menovitého prúdu po dobu 30 minút |
| Nárast teploty | ≤ 80 tis |
| Úroveň hluku | ≤ 65 dB |
| Dielektrická pevnosť | 3000 VAC / 50 Hz / 10 S |
| Izolačný odpor | ≥100MΩ |
| Stupeň ochrany | IP00 / IP22 |
| Trieda izolácie | Trieda F (155 ℃) |
| Normy | IEC61000 / GB/T14549-1993 |
Dufew Electric sa špecializuje na komponenty priemyselnej výkonovej elektroniky vrátane harmonických filtrov, reaktorov, brzdových odporov, transformátorov a prispôsobených elektrických riešení.
Pre produkty harmonického filtrovania sa Dufew zameriava na:
- Výroba reaktora a párovanie parametrov
- Výber a integrácia kondenzátora
- Overenie rezonančnej charakteristiky
- Testovanie elektrickej bezpečnosti
- Overenie výkonu
Každý výrobok prechádza kontrolou vrátane:
| Položka kontroly | Účel |
|---|---|
| Testovanie izolačného odporu | Overte spoľahlivosť izolácie |
| Testovanie dielektrickej odolnosti | Potvrďte elektrickú bezpečnosť |
| Testovanie elektrických parametrov | Zabezpečte výkon dizajnu |
| Testovanie nárastu teploty | Overte tepelnú kapacitu |
| Záverečná kontrola | Potvrďte kvalitu výroby |
Dufew podporuje:
- OEM výroba
- Harmonické riešenia na mieru
- Inžinierska spolupráca
- Technická podpora založená na projekte
Dostupná dokumentácia zahŕňa certifikáciu riadenia kvality ISO, certifikáciu CE a správy o skúške produktu.
Dufew poskytuje štandardné exportné obalové riešenia pre priemyselné elektrické výrobky.
Balenie obsahuje:
- Ochrana proti vlhkosti
- Nárazuvzdorné upevnenie
- Zosilnené drevené puzdrá pre ťažké modely
- Identifikačné štítky produktu
- Technická dokumentácia so zásielkou
Každá jednotka je pred dodaním skontrolovaná, aby sa zabezpečil súlad so špecifikáciami zákazníka.
| Porovnanie | Harmonický filter | Vstupný filter EMI |
|---|---|---|
| Hlavná funkcia | Znížte harmonické skreslenie a zvýšte kvalitu energie | Potlačiť elektromagnetické rušenie |
| Cieľ | 5. / 7. / 11. / 13. harmonická | Vysokofrekvenčný vedený a vyžarovaný hluk |
| Dizajn obvodov | Ladený LC obvod s tlmiacim odporom | EMI filtračná sieť |
| Aplikácia | VFD systémy a nelineárne zaťaženia | Elektronické zariadenia citlivé na EMC |
| Hlavný prínos | Nižšie THDI a lepšia stabilita mriežky | Znížený elektrický šum |
Typický filtračný obvod používa reaktory, kondenzátory a tlmiace odpory. Tieto komponenty spolupracujú na vytvorení vyladenej cesty pre vybrané harmonické frekvencie a pomáhajú zlepšiť celkovú kvalitu energie.
Výber závisí od napätia systému, menovitého prúdu, kapacity VFD, harmonických charakteristík, požiadaviek THDi a podmienok inštalácie. Dufew poskytuje odporúčania založené na špecifickej aplikácii a prevádzkových požiadavkách.
áno. Dufew dokáže vyhodnotiť výsledky harmonických meraní spolu so systémovými parametrami a požadovaným filtračným výkonom, aby určil vhodnú konfiguráciu pre danú aplikáciu.
Prvý sa používa hlavne na zníženie harmonických prúdov nízkeho rádu generovaných nelineárnymi záťažami, zatiaľ čo filter EMI primárne rieši vysokofrekvenčné rušenie spôsobené spínacími zariadeniami.
Dufew Electric poskytuje prispôsobené riešenia pre systémy VFD, priemyselné automatizačné zariadenia a aplikácie na konverziu energie. Vďaka inžinierskym skúsenostiam, riadeným výrobným procesom a postupom kontroly kvality Dufew podporuje výber filtrov, párovanie parametrov a konfigurácie špecifické pre aplikáciu na základe skutočných systémových požiadaviek.
Kontaktujte Dufew Electric pre špecifikácie produktu, technické hodnotenie a prispôsobenú projektovú podporu.
