Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

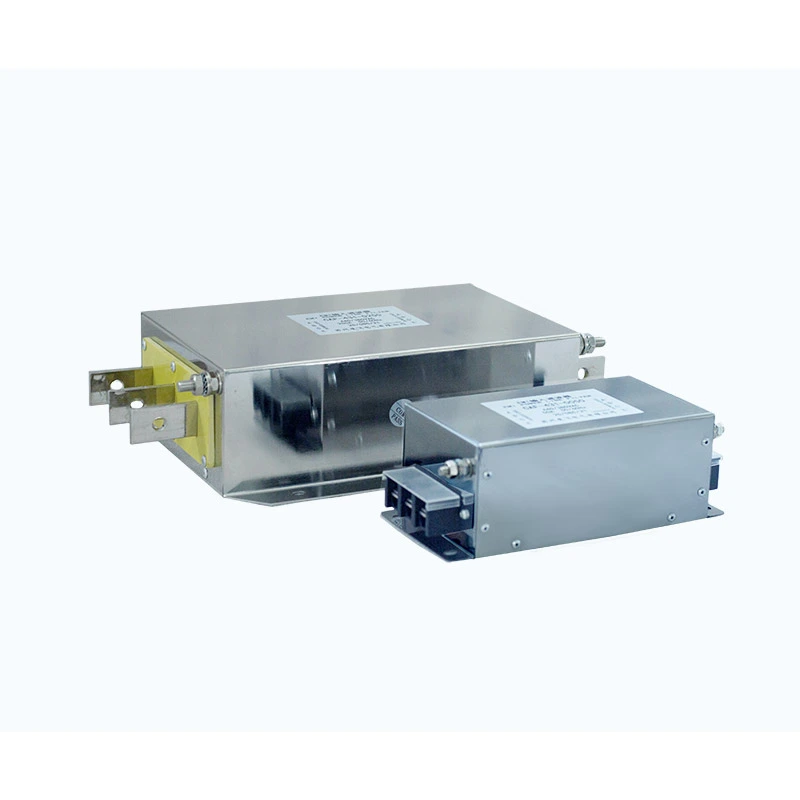

Výstupný filter sa inštaluje medzi výstupné svorky VFD a vstupné svorky motora, aby sa zlepšila kvalita elektrických signálov prenášaných do motora.
Kombináciou viacstupňových filtračných obvodov s optimalizovanými magnetickými komponentmi tlmí vysokofrekvenčné spínacie rušenie generované prevádzkou PWM invertora a znižuje elektrické namáhanie na svorkách motora.
Dizajn pomáha minimalizovať:
- Vysokofrekvenčné harmonické zložky
- Impulzy napäťových špičiek spôsobené rýchlym prepínaním
- dv/dt namáhanie izolácie motora
- Elektromagnetické rušenie cez káble motora
Izolačný systém poskytuje:
- Line-to-line: 1500VDC / 60S
- Linka-zem: 2500VDC / 60S
S izolačným odporom nad 100 MΩ, schopnosťou preťaženia 1,4-násobkom menovitého prúdu po dobu 1 minúty a podporou pre vzdialenosti motorových káblov až do 400 m s tienenými káblami sú riešenia Dufew vhodné pre náročné priemyselné systémy pohonov.
| Parameter | Špecifikácia |
|---|---|
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Prevádzková frekvencia | 50 Hz / 60 Hz / až 500 Hz |
| Rated Current | 5A - 1600A |
| Dielektrická pevnosť | Line-to-line: 1500VDC (60S); Linka-zem: 2500VDC (60S) |
| Izolačný odpor | ≥100MΩ (1000V DC) |
| Schopnosť preťaženia | 1,4-násobok menovitého prúdu počas 1 minúty (interval ≥15 minút) |
| Maximálna dĺžka kábla | Tienený kábel: 400m; Netienený kábel: 300 m |
| Stupeň ochrany | IP00 / IP20 |
| Trieda izolácie | T40 / trieda F (155 ℃) |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Produktový štandard | GB/T15287/8 |
CAF-4 3 2-0600
| kód | Popis |
|---|---|
| CAF | Séria elektrických filtrov Dufew |
| 4 | Úroveň napätia (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Číslo fázy (3 = trojfázový, 1 = jednofázový) |
| 2 | Typ filtra (1 = vstupný filter, 2 = výstupný filter) |
| 0600 | Menovitý prúd (0600 = 600 A) |
Dlhé káble motora môžu zaviesť distribuovanú kapacitu, ktorá môže zvýšiť nabíjací prúd a vysokofrekvenčné rušenie. Optimalizovaný dizajn magnetického obvodu pomáha znižovať vplyv kapacity kábla, zlepšuje stabilitu výstupného tvaru vlny a znižuje vysokofrekvenčné žiarenie, vďaka čomu je filter vhodný pre vzdialené inštalácie motora. Podporuje tienené káble do 400 m a netienené káble do 300 m.
Prevádzka spínania PWM môže generovať rýchly nárast napätia a vysokofrekvenčné namáhanie vinutia motora. Výstupný filter pomáha znižovať nárazy dv/dt a napäťové špičky, obmedzuje starnutie izolácie spôsobené spínacími impulzmi a zlepšuje celkovú prevádzkovú spoľahlivosť motora.
Štruktúra viacstupňového filtrovania pomáha potlačiť vysokofrekvenčný spínací šum, ako aj rušenie v bežnom a diferenciálnom režime. To môže zlepšiť výkon EMC a znížiť rušenie v systémoch vybavených citlivým riadiacim a monitorovacím zariadením.
Konštrukcia filtrovania sa primárne zameriava na vysokofrekvenčné komponenty pri zachovaní energie základnej frekvencie potrebnej pre normálnu prevádzku motora. To pomáha udržiavať stabilný krútiaci moment motora, minimalizuje dodatočné straty a podporuje spoľahlivú nepretržitú prevádzku.
Kompaktný dizajn podporuje vertikálnu aj horizontálnu inštaláciu a môže sa prispôsobiť rôznym rozloženiam skriniek. K dispozícii sú aj prispôsobené menovité hodnoty napätia a prúdu, ktoré spĺňajú špecifické priemyselné aplikácie a požiadavky projektov OEM.
Výstupný filter Dufew je vhodný pre aplikácie, kde dĺžky motorových káblov presahujú 50 metrov, ako aj pre vysoko presné servoobrábacie zariadenia, viacmotorové systémy synchrónneho pohonu a výrobné linky vybavené citlivým kontrolným zariadením. Je vhodný aj pre žeriavy a vstrekovacie zariadenia, ktoré vyžadujú časté zrýchľovanie a brzdenie.
Typické aplikácie zahŕňajú priemyselnú automatizáciu, CNC stroje, výťahy, prístavné zariadenia, textilné stroje, vstrekovacie stroje a testovacie systémy.
| Porovnávacia dimenzia | Profesionálny výstupný filter Dufew | Štandardné výstupné filtračné riešenie |
|---|---|---|
| Štruktúra filtrovania | Viacstupňový dizajn filtrovania pre PWM spínacie rušenie | Jednoduchá filtračná štruktúra s obmedzeným frekvenčným útlmom |
| Hlavná aplikácia | Potlačenie harmonických na strane motora a zníženie napätia dv/dt | Zlepšenie základného výstupného tvaru vlny |
| Možnosť dlhého kábla | Podporuje aplikácie motorových káblov na veľké vzdialenosti až do 400 m tieneného kábla | Výkon sa môže znížiť s predĺžením vzdialenosti kábla |
| Ochrana motora | Pomáha znižovať izolačné napätie spôsobené spínacími napäťovými impulzmi | Limited protection against high-frequency stress |
| Systémová integrácia | Vhodné pre presné a priemyselné pohonné systémy | Používa sa hlavne na všeobecné aplikácie |
Dufew Electric sa špecializuje na komponenty priemyselnej výkonovej elektroniky vrátane filtrov, reaktorov, brzdových odporov a prispôsobených elektrických riešení.
Vďaka inžinierskym skúsenostiam v oblasti magnetických komponentov a aplikácií pohonných systémov poskytuje Dufew prispôsobené riešenia pre rôzne úrovne napätia, prúdové rozsahy a požiadavky na inštaláciu.
Výrobné možnosti spoločnosti Dufew pokrývajú spracovanie magnetických komponentov, presné navíjanie, úpravu izolácie, overovanie elektrických parametrov a testovanie výkonu, čím sa zabezpečuje konzistentná kvalita výroby a spoľahlivý výkon produktu.
Kontrola kvality zahŕňa izolačný odpor, dielektrickú odolnosť, nárast teploty, elektrický výkon a kontroly vzhľadu. Každá fáza je určená na overenie elektrickej bezpečnosti, prevádzkovej stability a celkovej kvality hotových výrobkov.
Dufew podporuje OEM výrobu, prispôsobené návrhy, technickú dokumentáciu a aplikačnú inžiniersku podporu, aby splnili rôzne priemyselné požiadavky. Dokumentácia kvality zahŕňa certifikáciu riadenia kvality ISO, certifikáciu CE a správy o testovaní výrobkov.
Dufew používa exportné štandardné balenie na zabezpečenie bezpečnej prepravy priemyselných elektrických komponentov.
Baliace riešenia zahŕňajú:
- Ochrana proti vlhkosti
- Nárazuvzdorné upevnenie
- Zosilnené drevené puzdrá pre veľké modely
- Identifikačné štítky produktu
- Technické dokumenty
Každý produkt je pred odoslaním skontrolovaný, aby sa zabezpečil súlad s požiadavkami zákazníka.
Výstupný filter sa zameriava hlavne na vysokofrekvenčné spínacie komponenty, rušenie PWM a elektromagnetický šum na strane motora. Výstupná tlmivka hlavne znižuje rýchlosť nárastu napätia, obmedzuje dopad prúdu a zlepšuje podmienky výstupnej vlny.
Pre náročné aplikácie závisí vhodné riešenie od dĺžky kábla, typu motora a požiadaviek EMC.
áno. Znížením vysokofrekvenčných komponentov generovaných prepínaním meniča môže pomôcť znížiť elektromagnetické vibrácie a zlepšiť prevádzkové podmienky motora.
Dlhé káble zvyšujú distribuovanú kapacitu a môžu zosilňovať vysokofrekvenčné rušenie. Správne filtrovanie pomáha znižovať elektrické napätie súvisiace s káblom a zlepšuje stabilitu systému.
áno. Dufew poskytuje prispôsobené riešenia vrátane menovitého napätia, prúdovej kapacity, filtračných charakteristík, rozmerov a inštalačnej štruktúry podľa požiadaviek zákazníka.
