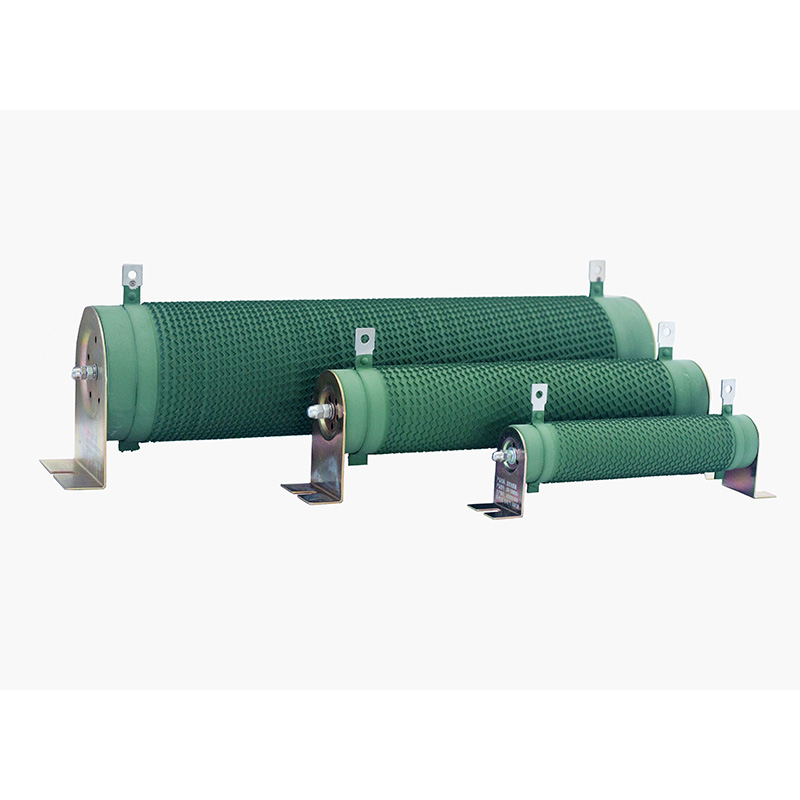

DUFEW CRR Series Corrugated Resistors are designed for demanding industrial applications, including VFD braking systems, power electronics load testing, dynamic braking, and circuit protection. With high power capacity, excellent heat dissipation, and long service life, they deliver stable and reliable performance in harsh operating environments.
Odporový prvok je vyrobený z vysokokvalitnej pásky z niklu a chrómu (Ni-Cr) alebo z konštantánovej zliatiny, presne navinutý do vlnitého profilu automatizovaným zariadením a okrajovo namontovaný na vysokofrekvenčné duté keramické jadro. Je bezpečne pripevnený svorkami z nehrdzavejúcej ocele, aby sa zlepšila odolnosť proti vibráciám a mechanická stabilita, zatiaľ čo vysokovýkonné svorky z nehrdzavejúcej ocele poskytujú vynikajúcu odolnosť proti korózii a spoľahlivé elektrické spojenia.
Pre zvýšenú odolnosť je povrch rezistora potiahnutý ekologickým nehorľavým izolačným povlakom UL94V-2, ktorý je bez dymu, netoxický, odolný voči oxidácii a vysoko odolný voči vlhkosti a starnutiu. Produkty vyrobené v súlade s normami GB-5792 podporujú horizontálnu aj vertikálnu inštaláciu, čo umožňuje flexibilnú integráciu do elektrických ovládacích skríň alebo samostatných odporových zostáv.
| Kód modelu | Význam | Popis |
| CRR | séria | Vlnitý rezistor |
| 2500W | Menovitý výkon | 2500W |
| 54,4 R | Hodnotený odpor | 54,4Ω |
| J | Tolerancia odporu | J = ±5 % (voliteľné: K = ±10 %, H = ±3 %) |
| Parameter | Špecifikácia |
| Výkonový rozsah | 50W – 10KW |
| Prevádzkové napätie | ≤ 1200 V |
| Rozsah odporu | 0,01Ω–1KΩ |
| Tolerancia odporu | ± 3 % / ± 5 % / ± 10 % |
| Hodnotenie ochrany | IP00 |
| Teplotný koeficient (TCR) | ≤ 300 ppm/°C |
| Hodnotenie spomaľujúce horenie | UL 94V-2 |
| Štandard zhody | GB/T 5792 |
1: Izolačné jadro: Využíva vysokofrekvenčnú dutú keramickú trubicu, ktorá ponúka vynikajúcu odolnosť voči vysokým teplotám, štrukturálnu tuhosť a odolnosť proti nárazom, čím zaisťuje stabilitu prvku odporu pri prevádzkových podmienkach pri vysokej teplote.
2: Odporový prvok: Používa vysokokvalitnú pásku zo zliatiny niklu a chrómu, vyznačujúcu sa nízkym teplotným koeficientom a vysokou kapacitou preťaženia. Vlnitý dizajn s vinutými okrajmi maximalizuje povrchovú plochu rozptylu tepla a zároveň minimalizuje indukčnosť.
3: Montáž a svorky: Svorky z nehrdzavejúcej ocele zaisťujú odporovú pásku, aby sa zabránilo posunutiu alebo uvoľneniu; koncovky sú vyrobené z nehrdzavejúcej ocele so zosilnenou konštrukciou a povrchovou úpravou, ktorá zaisťuje odolnosť proti korózii, ochranu proti hrdzi a jednoduché pripojenie.
4: Povrchový náter: Obsahuje ekologický zelený izolačný náter so silnou priľnavosťou a hodnotením UL94V-2 pre nehorľavú úpravu. Je odolný proti korózii, bez dymu, netoxický a bez zápachu, účinne chráni odporovú pásku pred oxidáciou a predlžuje životnosť.
5: Celková štruktúra: Výkon sa pohybuje od 50W do 10KW, s hodnotami odporu od 0,01Ω do 1KΩ a prevádzkovým napätím do 1200V; štruktúra vlnitej pásky s vinutými okrajmi kombinuje nízku indukčnosť s vysokou presnosťou.
●Corrugated edge-wound structure offering large heat dissipation area and excellent thermal stability
●Vysokofrekvenčné duté keramické jadro; odolný voči vysokým teplotám, robustný a odolný voči nárazom
●Vysoko kvalitný zliatinový odporový drôt; nízky teplotný koeficient (≤ 300 ppm/°C) a vysoká presnosť
●Silná krátkodobá schopnosť preťaženia; vydrží 10x menovitý výkon po dobu 5 sekúnd bez viditeľného poškodenia
●Nerezové koncovky; odolné voči korózii, korózii a spoľahlivé spoje
●Ekologický náter; spomaľuje horenie a je odolný voči korózii; bez dymu, netoxický a bez zápachu
●Prísne overovanie výkonu; plne v súlade s normami pre odolné napätie, vlhké teplo a tepelný šok
●V súlade s normami GB-5792; spoľahlivá kvalita
Brzdové odpory pre pohony s meniteľnou frekvenciou (VFD); ochranné odpory pre servopohony; odporové záťaže na testovanie výkonovej elektroniky; vzorkovacie odpory pre napájacie obvody; Odpory obmedzujúce prúd pre motorové pohony; štartovacie odpory; ochranné odpory obvodov. Široko používaný v zariadeniach v rôznych odvetviach, ako sú výťahy, prístavné stroje, valcovne, žeriavy, navijaky, vstrekovacie lisy, stroje na ťahanie drôtu, odstredivky, textilné stroje, tlačiarenské a farbiace zariadenia, stohovače, stroje na výrobu papiera, javiskové zariadenia a testovacie systémy.
| Elektrické charakteristiky | Podmienky testu | Výkon |
| Dielektrické výdržné napätie | 2500 VAC / 50 Hz / 60 s | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | Izolačný odpor ≥100MΩ |
| Krátkodobé preťaženie | 10× menovitý výkon po dobu 5 s | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | Cyklický test zapnutia (10 s pod napätím, 90 s vypnuté) | > 9 000 hodín |
| Vlhké teplo v ustálenom stave | 40 °C ± 2 °C, 90 % – 95 % RH, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Rýchla zmena teploty | -55 °C, 55 °C, 155 °C, 15 minút pri každej teplote, 5 cyklov | ΔR ≤ ±(2%R + 0,05Ω) |
| Tepelná odolnosť | 350 °C / 2 h | Bez zjavného zafarbenia alebo poškodenia |
| Teplotný koeficient (TCR) | Odolnosť pri menovitom zaťažení v porovnaní so statickým odporom | ≤ 300 ppm/°C |
| Odolnosť voči plameňu | 10× menovitý výkon po dobu 5 min | Rozžeravený bez otvoreného ohňa |
| Mechanické vlastnosti | Podmienky testu | Výkon |
| Koncová sila | 45N / 30s | Bez uvoľnenia alebo viditeľného poškodenia |
| Odolnosť proti vibráciám | 5–200 Hz, 1 g, 98 m/s² | Žiadne viditeľné poškodenie vonkajšej konštrukcie |
| Odolnosť voči teplu pri spájkovaní | Olovené koncovky ponorené do 350±5℃ spájky na 3s | AR ≤ ± (1 % R + 0,05 Q); žiadne viditeľné vonkajšie poškodenie, značky zostávajú jasné |
| Spájkovateľnosť | Koncovky ponorené do 235±5℃ spájky na 5s | Pokrytie spájkovaním na povrchu terminálu ≥ 95 % |
| Porovnávacie kritériá | Vlnitý rezistor | Konvenčný uhlíkový film / rezistor s kovovým filmom |
| Manipulácia s energiou | Navrhnuté pre vysokovýkonné aplikácie, 50W–10kW; vydrží 10× menovitý výkon pri krátkodobom preťažení | Typicky 0,1–20 W; ľahko sa poškodí v podmienkach preťaženia |
| Teplotná odolnosť a životnosť | Odoláva teplotám do 350°C; cyklická životnosť presahuje 9 000 hodín | Nižšia tepelná odolnosť; odporový film má tendenciu starnúť a odlupovať sa pri dlhotrvajúcich vysokých teplotách |
| Aktuálna kapacita | Vhodné pre vysokoprúdové aplikácie, brzdenie motora, regeneračné vybíjanie a znižovanie záťaže | Primárne určený pre slaboprúdové signálové obvody DPS |
| Charakteristika indukčnosti | Standard models have higher inductance; non-inductive corrugated versions are available | Bezcievkové prevedenie s veľmi nízkou indukčnosťou, vhodné pre vysokofrekvenčné obvody s nízkym výkonom |
| Odolnosť voči životnému prostrediu | Keramické jadro s nerezovými koncovkami poskytuje vynikajúcu odolnosť voči vibráciám a nárazom | Tenkovrstvová štruktúra má slabšiu priľnavosť a je náchylnejšia na poruchy spôsobené vibráciami |
| Nákladová efektívnosť | Vysoko nákladovo efektívne pre aplikácie s vysokým výkonom; higher cost for low-power ratings | Nízke náklady pre aplikácie s nízkou spotrebou energie; expensive and less practical for high-power requirements |
Otázka 1: Ako si vyberiem odpor s príslušným výkonom?
Odpoveď: Vyberte odpor s menovitým výkonom 1,5 až 2-násobku skutočnej spotreby energie v obvode. Zvážte aj zníženie výkonu v dôsledku okolitej teploty; vyšší výkon je potrebný pre prostredia s vysokou teplotou.
Q2: Je normálne, že povrchová teplota odporu je veľmi vysoká?
A: DUFEW vlnité rezistory premieňajú elektrickú energiu na teplo počas prevádzky, takže vysoká povrchová teplota je normálna. Uistite sa, že miesto inštalácie je dobre vetrané a bez horľavých materiálov. Ak je teplota abnormálne vysoká, skontrolujte preťaženie alebo výber poddimenzovaného výkonu.
Q3: Aký je odporúčaný spôsob inštalácie rezistorov?
Odpoveď: Produkt podporuje horizontálnu alebo vertikálnu inštaláciu; Pre uľahčenie chladenia prirodzeným prúdením sa uprednostňuje horizontálna montáž. Zaistite dostatočný voľný priestor okolo tela odporu (vo všeobecnosti aspoň priemer odporu) a vyhnite sa jeho montáži zarovnané so stenami skrine alebo inými komponentmi generujúcimi teplo. Ak je viacero rezistorov inštalovaných vedľa seba, vzdialenosť medzi nimi by mala byť aspoň 50 mm.
Otázka 4: Aké sú stupne tolerancie odporu pre sériu CRR a ako si môžem vybrať?
Odpoveď: Séria DUFEW CRR ponúka tri stupne tolerancie: trieda K (±10 %), trieda J (±5 %) a trieda H (±3 %). Trieda J (± 5 %) je vo všeobecnosti dostatočná pre priemyselné brzdenie a zaťaženie; pre presné meracie alebo vzorkovacie obvody sa odporúča trieda H (±3 %) pre vyššiu presnosť.
