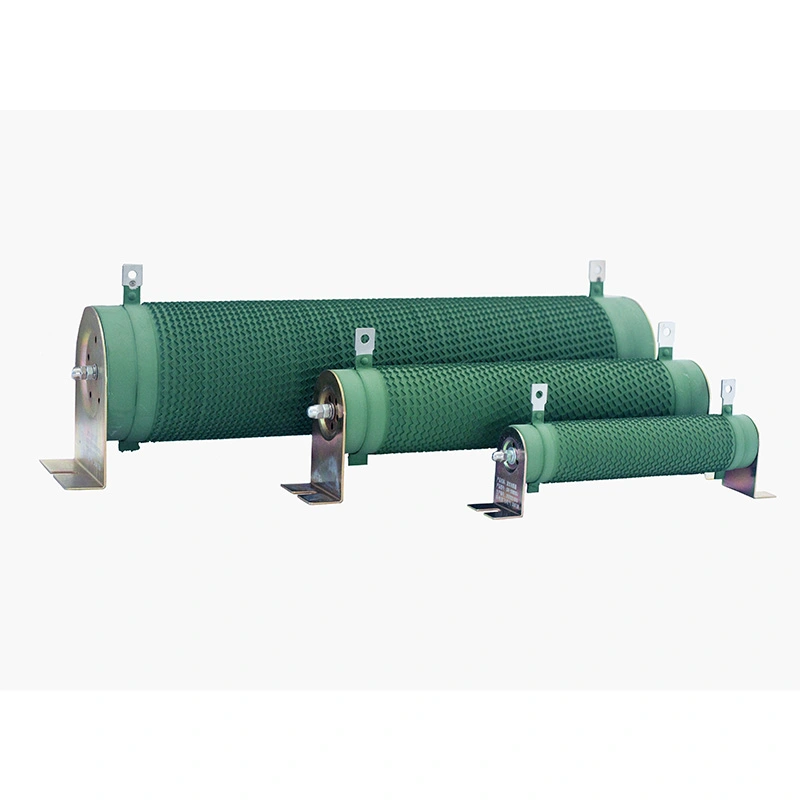

Neindukčný vlnitý rezistor série DUFEW CRR je vysokovýkonný pasívny rezistor na rozptyl energie špeciálne optimalizovaný pre stredno- a vysokofrekvenčné impulzné obvody. Vďaka unikátnej vertikálnej vlnitej plochej neindukčnej štruktúre vinutia ponúka produkt menovitý výkon od 50W do 10kW, hodnoty odporu od 0,01Ω do 1kΩ, tri možnosti tolerancie odporu a maximálne prevádzkové napätie 1200V.
Je navrhnutý s vynikajúcou schopnosťou pulzného preťaženia a stabilným tepelným výkonom a je široko používaný na rozptyl energie, snímanie prúdu, brzdenie, potlačenie prepätia a testovanie záťaže v systémoch obnoviteľnej energie, priemyselnej automatizácii a laboratórnych testovacích zariadeniach po celom svete.
| Kód modelu | Význam | Popis |
| CRR | séria | Neindukčný vlnitý rezistor |
| 2500W | Menovitý výkon | 2500W |
| 54,4 R | Hodnotený odpor | 54,4Ω |
| J | Tolerancia odporu | J = ±5 % (voliteľné: K = ±10 %, H = ±3 %) |
| Parameter | Špecifikácia |
| Výkonový rozsah | 50W – 10kW |
| Prevádzkové napätie | ≤ 1200 V |
| Rozsah odporu | 0,01Ω–1kΩ |
| Tolerancia odporu | ± 3 % / ± 5 % / ± 10 % |
| Hodnotenie ochrany | IP00 |
| Teplotný koeficient (TCR) | ≤ 300 ppm/°C |
| Hodnotenie spomaľujúce horenie | UL 94V-2 |
| Štandard zhody | GB/T 5792 |
Duté jadro je vyrobené z jednodielnej izolačnej keramiky s vysokým obsahom oxidu hlinitého a má vnútorný konvekčný vzduchový kanál pre efektívne odvádzanie tepla. Poskytuje vynikajúcu odolnosť proti vibráciám a udržiava stabilný izolačný výkon pri teplotách do 350 °C. Keramická štruktúra odoláva opakovaným vysokým a nízkym teplotám bez praskania.
Páska z plochej zliatiny je presne vyrazená do súvislého vlnitého profilu, ktorý poskytuje výnimočne nízky teplotný koeficient odporu (TCR). K dispozícii sú dva zliatinové materiály, ktoré vyhovujú rôznym aplikáciám: nikel-chróm (Ni-Cr) pre nepretržité vysokovýkonné brzdenie a rozptyl energie a Constantan pre presné obvody snímania nízkeho prúdu.
Koncové svorky, pripojovacie stĺpiky a montážne konzoly sú vyrobené zo zosilnenej nehrdzavejúcej ocele s pasivovanou antikoróznou úpravou. Zostava prejde 45N skúškou ťahu svorky bez uvoľnenia, ponúka vynikajúcu odolnosť voči teplu pri spájkovaní a minimalizuje zahrievanie kontaktov spôsobené oxidáciou.
Použitím techniky dvojvodičového reverzného neindukčného vinutia môže byť ekvivalentná sériová indukčnosť (ESL) typicky riadená pod 10 nH, vďaka čomu je odpor vhodný pre vysokofrekvenčné spínacie obvody pracujúce pri frekvenciách do 100 kHz.
●Extrémne nízka indukčnosť – Vlnitá štruktúra v kombinácii s reverzným neindukčným vinutím účinne eliminuje vlastnú indukčnosť, potláča vysokofrekvenčné oscilácie a napäťové špičky a chráni výkonové polovodičové zariadenia.
●Vynikajúci odvod tepla – Vertikálny vlnitý dizajn zväčšuje plochu chladiaceho povrchu, zatiaľ čo keramické jadro poskytuje efektívne vedenie tepla, čo umožňuje vyššiu hustotu výkonu a nižší nárast teploty.
●Vynikajúca schopnosť preťaženia – Odoláva 10× menovitému výkonu po dobu 5 sekúnd bez viditeľného poškodenia, vďaka čomu je ideálny na brzdenie a pohlcovanie nárazov.
●Dlhá životnosť – Životnosť pri cyklickom zaťažení presahuje 9 000 hodín (10 s vybitie / 90 s interval), s povlakom odolným proti starnutiu a keramickým jadrom bez deformácie.
●Šetrné k životnému prostrediu – Anorganický ekologický náter neprodukuje žiadny dym, žiadne toxické plyny a je v súlade s bezpečnostnými požiadavkami RoHS a UL.
●Flexibilné prispôsobenie – Hodnota odporu, menovitý výkon, rozmery, orientácia svoriek a montážne konzoly môžu byť prispôsobené podľa výkresov alebo špecifikácií.
Konvertory na ukladanie energie, fotovoltaické invertory, systémy riadenia sklonu veterných turbín, testovacie záťaže akumulátora, rýchle nabíjanie jednosmerným prúdom, prednabíjacie a vybíjacie odpory.
Stredno- a vysokofrekvenčné pohony s premenlivou frekvenciou, rekuperačné brzdenie so servopohonom, prístavné žeriavy, výťahy, valcovne, stroje na ťahanie drôtu a textilné zariadenia, systémy na odvádzanie energie.
Vysokofrekvenčné výkonové banky, testovacie stolice pulzného signálu, systémy starnutia napájacích zdrojov, presné snímanie prúdu, tlmiace a tlmiace odpory.
CNC stroje na rezanie drôtom EDM, zariadenia na oblúkové zváranie, systémy na zdvíhanie a osvetľovanie javísk, odstredivky, papierenské stroje a stohovacie zariadenia.
Obmedzenie vysokofrekvenčného prúdu, štartovacie odpory motora, absorpcia nárazovej energie strednonapäťovej skrine.
DUFEW sa špecializuje na výskum a vývoj a výrobu výkonových elektronických komponentov, dodáva spoľahlivé produkty a integrované riešenia pre priemyselných používateľov, distribútorov a OEM zákazníkov.
Ponúkame kompletný rad produktov výkonovej elektroniky vrátane rezistorov, brzdových jednotiek, reaktorov, transformátorov, filtrov a systémov záťažových bánk, ktoré poskytujú komplexné zdroje pre rôzne potreby aplikácií.
Prísne výrobné procesy, moderné výrobné linky a dôsledná kontrola kvality zaisťujú konzistentný výkon produktu, dlhú životnosť a spoľahlivú prevádzku.
K dispozícii sú prispôsobené hodnoty odporu, výkon, rozmery, konfigurácie svoriek a možnosti montáže, aby vyhovovali vašim špecifickým technickým požiadavkám.
Efektívne riadenie výroby a pohotová technická podpora pomáhajú skrátiť dodacie lehoty a poskytujú spoľahlivú pomoc od výberu produktu až po popredajný servis.
| Charakteristický | Podmienky testu | Výkon |
| Dielektrické výdržné napätie | 2500 VAC / 50 Hz / 60 s | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10× menovitý výkon po dobu 5 s | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | Cyklická prevádzka (10 s zapnuté / 90 s vypnuté) | 9 000 hodín |
| Vlhké teplo v ustálenom stave | 40 °C ±2 °C, 90–95 % RH, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Rýchla zmena teploty | -55 °C / 55 °C / 155 °C, každé 15 minút, 5 cyklov | ΔR ≤ ±(2%R + 0,05Ω) |
| Tepelná odolnosť | 350 °C / 2 h | Bez zjavného zafarbenia alebo poškodenia |
| Teplotný koeficient | Odolnosť voči menovitému zaťaženiu vs. statická odolnosť | <300 ppm/°C |
| Odolnosť voči plameňu | 10× menovitý výkon po dobu 5 min | Rozžeravený bez otvoreného ohňa |
| Charakteristický | Podmienky testu | Výkon |
| Koncová sila | 45N / 30s | Bez uvoľnenia alebo viditeľného poškodenia |
| Odolnosť proti vibráciám | 5–200 Hz, 1 g, 98 m/s² | Bez viditeľného poškodenia konštrukcie |
| Odolnosť voči teplu pri spájkovaní | Koncovky ponorené do 350±5°C spájky na 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Spájkovateľnosť | Svorky ponorené do spájky 235±5°C na 5s | Pokrytie spájkou ≥ 95 % |
| Porovnávacia položka | Neindukčný vlnitý rezistor | Konvenčné rezistory (uhlíková fólia / kovová fólia / štandardné drôtové vinutie) |
| Účel dizajnu | Optimalizované pre vysokofrekvenčné impulzy, VFD brzdenie a rekuperačný rozptyl energie | Navrhnuté pre všeobecné aplikácie s nízkym signálom a konštantným výkonom |
| Potlačenie parazitnej indukčnosti | Reverzne prekladané vlnité vinutie znižuje indukčnosť na menej ako jednu desatinu konvenčných drôtových typov | Žiadne aktívne potlačenie indukčnosti; štandardné drôtové konštrukcie majú vysokú parazitnú indukčnosť |
| Pulzná odozva | Rýchla pulzná odozva s minimálnym poklesom napätia | Znateľné ukladanie indukčnej energie a pokles napätia |
| Potlačenie harmonických a špičiek | Výrazne znižuje harmonické rušenie a napäťové špičky | Vysoká indukčnosť môže zosilniť impulzné špičky a skreslenie signálu |
| Tepelné cyklovanie a starnutie | Rovnomerné rozloženie tepelného napätia; drift odporu ≤ 1 % pri dlhodobom cyklovaní | Odlupovanie filmu a nadmerný odpor drift pri častom tepelnom cyklovaní |
Q1: Ovplyvňuje neindukčný dizajn menovitý výkon alebo presnosť odporu?
Odpoveď: Nie. Metóda neindukčného vinutia mení iba rozloženie magnetického poľa dráhy prúdu. Neovplyvňuje negatívne odpor, schopnosť odvádzať teplo alebo výkonovú kapacitu zliatinovej pásky. Tolerancia odporu a teplotný koeficient zostávajú rovnaké ako pri štandardnej verzii.
Otázka 2: Ako zistím, či je potrebná neinduktívna verzia?
Odpoveď: Ak váš obvod používa vysokofrekvenčné riadenie PWM, rýchle prepínanie IGBT alebo zaznamená prepäťové zvonenie a skreslenie tvaru vlny, odporúča sa neinduktívna verzia. Pre bežné aplikácie brzdenia 50/60 Hz zvyčajne postačuje štandardný vlnitý rezistor.
Q3: Je možné prispôsobiť špeciálne hodnoty odporu alebo rozmery?
A: Áno. DUFEW poskytuje úplné prispôsobenie vrátane hodnôt odporu nad 0,01Ω–1kΩ, menovitých výkonov, dĺžky a priemeru keramickej trubice, polôh svoriek a konfigurácií montážnej konzoly. Vzorky môžu byť vyrobené rýchlo na základe výkresov alebo špecifikácií.
Q4: Čo treba urobiť, ak posun odporu po dlhodobom používaní prekročí rozsah tolerancie?
Odpoveď: Dlhotrvajúca vysokoteplotná oxidácia, vysoká vlhkosť a časté preťaženie môžu poškodiť pásku zliatiny. Ak izolačný odpor klesne pod 100 MΩ, odporúča sa výmena. Zlepšenie vetrania skrine a výber odporu s dostatočnou výkonovou rezervou môže výrazne predĺžiť životnosť.
Či už potrebujete štandardný model alebo plne prispôsobené riešenie, tím inžinierov DUFEW je pripravený vám pomôcť. Pošlite nám svoje výkresy alebo technické špecifikácie a získajte profesionálne odporúčania a rýchlu cenovú ponuku.
