Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.
DUFEW Tubular Resistor je vysoko výkonný drôtový komponent s keramickou trubicovou štruktúrou, ktorá poskytuje elektrickú izoláciu a efektívny prenos tepla. Odporové drôty vyrobené z niklu-chrómu (Ni-Cr), manganínu alebo zliatiny Constantan sú presne navinuté okolo keramického jadra, aby sa dosiahol stabilný odpor, silná schopnosť preťaženia a konzistentný tepelný výkon.
Dizajn keramickej trubice zlepšuje hustotu výkonu a účinnosť chladenia prenosom tepla cez vnútornú štruktúru jadra. Po navinutí je rezistor potiahnutý vysokoteplotnou nehorľavou izolačnou vrstvou, ktorá chráni odporový drôt pred oxidáciou, vlhkosťou a vplyvom prostredia, čím pomáha udržiavať stabilnú prevádzku v priemyselných podmienkach.
Tento rezistor je vhodný pre priemyselné energetické aplikácie a bežne sa používa v brzdových systémoch VFD, štartovacích obvodoch motora, zariadeniach na testovanie záťaže, zváracích strojoch a iných elektrických systémoch vyžadujúcich riadený rozptyl energie a spoľahlivý tepelný výkon.
Rezistor premieňa elektrickú energiu na teplo cez drôt z odporovej zliatiny navinutý okolo keramickej trubice. Keramické jadro poskytuje izoláciu a zároveň pomáha prenášať teplo do okolitého prostredia pre efektívnu reguláciu teploty.
Vďaka stabilnému výkonu pri vysokom prúde, krátkodobom preťažení a opakovaných spínacích podmienkach je vhodný pre dynamické brzdenie, štartovanie motora, obmedzovanie prúdu, simuláciu zaťaženia, znižovanie napätia a aplikácie spotreby energie.
| Kód modelu | Význam | Popis |
|---|---|---|
| CRR | Produktová séria | Rúrkový rezistor |
| 2500W | Menovitý výkon | 2500 wattov |
| 54,4 R | Hodnotený odpor | 54,4 Ω |
| J | Tolerancia odporu | J = ±5 % (voliteľné: K = ±10 %, H = ±3 %) |
| Parameter | Špecifikácia |
|---|---|
| Výkonový rozsah | 50W - 10kW |
| Prevádzkové napätie | ≤ 1200 V |
| Rozsah odporu | 0,01Ω-1kΩ |
| Tolerancia odporu | ±3 %, ±5 %, ±10 % |
| Hodnotenie ochrany | IP00 |
| Teplotný koeficient (TCR) | ≤ 300 ppm/°C |
| Hodnotenie spomaľujúce horenie | UL 94V-2 |
| Štandard zhody | GB/T 5792 |
Štruktúra vinutia priamo ovplyvňuje schopnosť rezistora odvádzať teplo, indukčnosť a vhodnosť aplikácie.
Odporový drôt je navinutý v konvenčnom špirálovom vzore okolo keramickej rúrky. Táto štruktúra ponúka jednoduché a ekonomické riešenie pre aplikácie s nízkofrekvenčným rozptylom energie, kde indukčnosť nie je kritickým problémom.

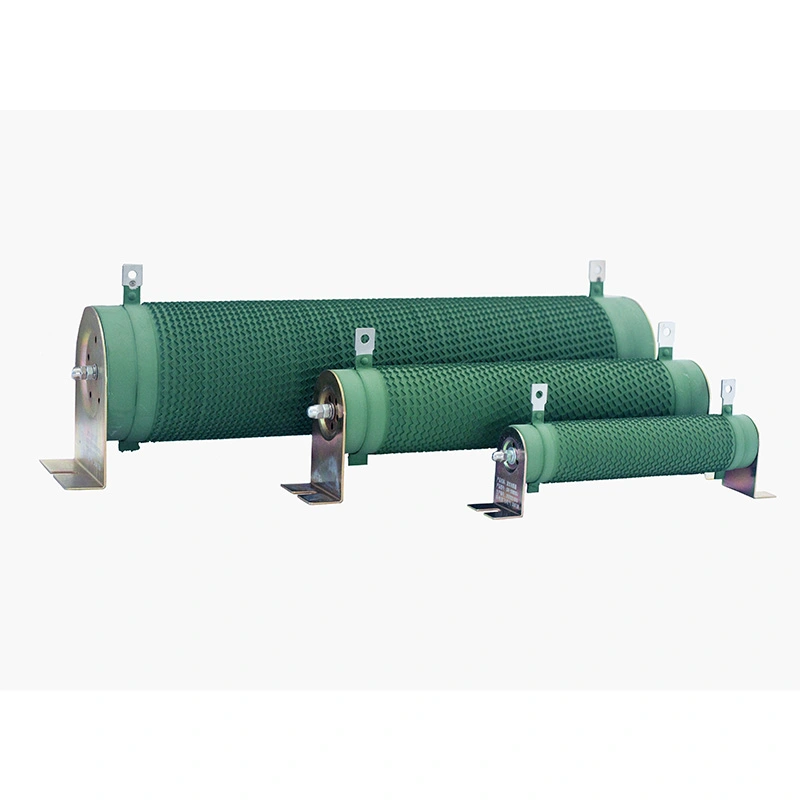

Odporový drôt je vytvarovaný do vlnitého profilu a namontovaný vertikálne na keramickú rúrku. Tento dizajn výrazne zväčšuje plochu chladiaceho povrchu a zároveň znižuje parazitnú indukčnosť, vďaka čomu je ideálny pre brzdové systémy VFD, impulzné zaťaženie a aplikácie vyžadujúce zlepšený tepelný výkon.
Poskytuje hodnotu trvalého odporu a je vhodný pre väčšinu štandardných priemyselných aplikácií vyžadujúcich stabilnú a bezúdržbovú prevádzku.
Odpor je možné nastaviť pomocou pohyblivej kovovej svorky alebo závitovacieho mechanizmu, čo umožňuje flexibilné nastavenie odporu pre uvedenie zariadenia do prevádzky, testovanie a aplikácie s premenlivým zaťažením.
K dispozícii s viacerými odbernými bodmi, ktoré poskytujú rôzne hodnoty odporu z jedného odporu, vďaka čomu je vhodný pre zložité elektrické obvody a viacstupňové riadenie záťaže.
Rúrka vyrobená z vysoko kvalitnej izolačnej keramiky poskytuje vynikajúcu dielektrickú pevnosť, efektívny prenos tepla, vysokú mechanickú pevnosť a vynikajúcu odolnosť voči tepelným šokom počas nepretržitej priemyselnej prevádzky.
Odporový drôt, ktorý je k dispozícii v zliatinách Nikel-Chróm (Ni-Cr), Manganin a Constantan, ponúka stabilné elektrické charakteristiky, vynikajúcu schopnosť preťaženia a dlhodobú stabilitu odporu pri opakovaných tepelných cykloch.
Anorganický izolačný povlak šetrný k životnému prostrediu chráni odporový drôt pred oxidáciou, vlhkosťou, prachom a koróziou a zároveň poskytuje spoľahlivý nehorľavý výkon v súlade s požiadavkami UL94V-2.
Keramická trubica funguje ako izolačná podpera aj ako účinné médium na odvádzanie tepla, čo umožňuje rezistoru poskytovať vyšší výkon v rámci kompaktných rozmerov. Vďaka tomu je ideálny pre priemyselné aplikácie, kde je inštalačný priestor obmedzený.
Vysoká tepelná vodivosť keramickej trubice umožňuje rýchly prenos tepla z odporového drôtu do okolitého vzduchu. Voliteľné vertikálne vlnité vinutie ďalej zväčšuje chladiacu plochu, zlepšuje výkon pri nepretržitom zaťažení a znižuje prevádzkovú teplotu.
Vyrobený z vysoko kvalitných keramických materiálov a chránený vysokoteplotným anorganickým izolačným povlakom, rezistor odolá prevádzkovým teplotám až do 350 °C. Verzie so smaltovaným sklom sú dostupné pre aplikácie vyžadujúce teploty do 375 °C.
Navrhnutý pre aplikácie s vysokým prúdom a krátkodobým preťažením, rezistor poskytuje vynikajúcu odolnosť voči tepelným šokom a opakovanému pulznému zaťaženiu. Je vhodný na spúšťanie motora, dynamické brzdenie a testovanie záťaže.
DUFEW ponúka pevné, nastaviteľné, viacpólové, nízkoindukčné a na mieru navrhnuté rúrkové odpory, ktoré spĺňajú rôzne elektrické a mechanické požiadavky v rôznych odvetviach.
Rezistor môže byť dodaný s rôznymi montážnymi konzolami a konfiguráciami svoriek, čo umožňuje pohodlnú inštaláciu do elektrických skríň, záťažových bánk, testovacích zariadení a priemyselných strojov.
Prémiový drôt z odporovej zliatiny, odolná keramická štruktúra a ochranný povlak odolný voči oxidácii zaisťujú stabilné hodnoty odporu, vynikajúcu tepelnú stabilitu a predĺženú životnosť v náročných prevádzkových podmienkach.
Široko používaný vo zváracích strojoch, priemyselných riadiacich skriniach a elektrických automatizačných systémoch na obmedzenie prúdu, pokles napätia a rozptyl energie.
Vhodné pre záťažové banky, zariadenia na testovanie zapálenia, systémy vybíjania batérií a testy starnutia napájacieho zdroja, kde sa vyžaduje stabilný rozptyl energie.
Používa sa v brzdových systémoch VFD s malým a stredným výkonom, štartovacích obvodoch motora, systémoch servopohonov a priemyselných prevodových zariadeniach vyžadujúcich spoľahlivé brzdenie a riadenie záťaže.
Používa sa v elektrických meracích zariadeniach, ochranných obvodoch, rozvádzačoch a ovládacích paneloch na zabezpečenie stabilného odporu a zlepšenie spoľahlivosti obvodu.
Ideálne náhradné riešenie pre údržbu priemyselných zariadení, modernizáciu strojov a výrobu OEM s flexibilným prispôsobením dostupným pre medzinárodných zákazníkov.
| Charakteristický | Podmienky testu | Výkon |
|---|---|---|
| Dielektrické výdržné napätie | 2500 VAC / 50 Hz / 60 s | Zvodový prúd ≤ 10 mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10× menovitý výkon na 5 sekúnd | Žiadne viditeľné poškodenie |
| Načítať Život | Cyklická prevádzka (10 s zapnuté / 90 s vypnuté) | ＞9 000 hodín |
| Odolnosť voči vlhkému teplu | 40 °C ±2 °C, 90--95 % RH, 100 hodín | ΔR ≤ ±(1%R + 0,05Ω) |
| Rýchle cyklovanie teploty | -55 °C / 55 °C / 155 °C, každé 15 minút, 5 cyklov | ΔR ≤ ±(2%R + 0,05Ω) |
| Tepelná odolnosť | 350 °C počas 2 hodín | Žiadne viditeľné sfarbenie alebo poškodenie |
| Teplotný koeficient (TCR) | Menovité zaťaženie vs. počiatočný odpor | ＜300 ppm/°C |
| Odolnosť voči plameňu | 10× menovitý výkon po dobu 5 minút | Svieti na červeno bez otvoreného plameňa |
| Charakteristický | Podmienky testu | Výkon |
|---|---|---|
| Koncová sila | 45 N / 30 sekúnd | Žiadne uvoľnenie alebo viditeľné poškodenie |
| Odolnosť proti vibráciám | 5--200 Hz, 1 g, 98 m/s² | Žiadne viditeľné štrukturálne poškodenie |
| Odolnosť voči teplu pri spájkovaní | Koncovky ponorené do 350±5°C spájky na 3 sekundy | ΔR ≤ ±(1%R + 0,05Ω) |
| Spájkovateľnosť | Koncovky ponorené do 235±5°C spájky na 5 sekúnd | Pokrytie spájkou ≥ 95 % |
Poznámka: Všetky údaje o výkone sú merané za štandardných laboratórnych podmienok v súlade s GB/T 5792. Skutočný výkon sa môže líšiť v závislosti od podmienok inštalácie, okolitej teploty a prevádzkového pracovného cyklu.
| Porovnávacia položka | Rúrkový rezistor DUFEW | Konvenčný nerúrkový výkonový odpor |
|---|---|---|
| Základná štruktúra | Vysokopevnostná keramická trubica slúži ako izolačná podpera aj ako médium na odvádzanie tepla | Nosná konštrukcia je primárne mechanická, s relatívne obmedzenou schopnosťou odvádzania tepla |
| Hustota výkonu | Vyšší výkon v rámci rovnakého inštalačného priestoru vďaka účinnému tepelnému vedeniu | Nižšia hustota výkonu kvôli štrukturálnym a chladiacim obmedzeniam |
| Odvod tepla | Keramická trubica poskytuje rýchly prenos tepla; voliteľné vlnité vinutie ďalej zlepšuje účinnosť chladenia | Rozptyl tepla závisí hlavne od plochy povrchu a je všeobecne menej účinný |
| Možnosti konfigurácie | K dispozícii v pevnej, nastaviteľnej, viackoncovej verzii a verzii s nízkou indukčnosťou | Väčšinou ide o dizajn s pevným odporom s obmedzenou flexibilitou konfigurácie |
| Mechanická pevnosť | Hrubostenná hliníková keramická konštrukcia ponúka vynikajúcu odolnosť proti nárazu a dlhodobú štrukturálnu stabilitu | Tenké keramické alebo filmové štruktúry sú náchylnejšie na praskanie alebo poškodenie počas prepravy a inštalácie |
| Údržba | Hladký cylindrický povrch minimalizuje hromadenie prachu a zjednodušuje bežné čistenie | Nepravidelné povrchy môžu ľahšie zachytávať prach, čo si vyžaduje častejšie čistenie |
| Typické aplikácie | Dynamické brzdenie, štartovanie motora, záťažové banky, testovacie zariadenia, priemyselná automatizácia, zváracie stroje | Všeobecné elektronické obvody a konvenčné aplikácie na rozptýlenie energie |
DUFEW sa špecializuje na návrh a výrobu priemyselných výkonových rezistorov a výkonových elektronických komponentov, pričom poskytuje spoľahlivé produkty pre globálnych výrobcov OEM, distribútorov a priemyselných používateľov.
Naše produktové portfólio zahŕňa rúrkové rezistory, vlnité rezistory, hliníkové rezistory, banky brzdových odporov, reaktory, brzdové jednotky, transformátory, filtre a systémy na testovanie záťaže.
Každý produkt sa vyrába podľa štandardizovaných výrobných procesov a pred odoslaním prechádza komplexným elektrickým a mechanickým testovaním, aby sa zabezpečil stabilný výkon a konzistentná kvalita.
Poskytujeme prispôsobené hodnoty odporu, menovité výkony, rozmery, typy svoriek, konštrukcie vinutia a montážne riešenia na základe výkresov zákazníka alebo požiadaviek aplikácie.
S modernými výrobnými zariadeniami a skúseným inžinierskym tímom poskytuje DUFEW stabilnú výrobnú kapacitu, rýchle dodacie lehoty a profesionálnu technickú podporu počas celého vášho projektu.
Odpoveď: Rúrkový rezistor je typ drôtového odporu, ktorý ako svoje izolačné jadro používa keramickú trubicu. V porovnaní s plochými alebo doskovými konštrukciami ponúka rúrková konštrukcia lepší odvod tepla, vyššiu hustotu výkonu, zlepšenú mechanickú pevnosť a väčšiu flexibilitu pre nastaviteľné alebo viackoncové konfigurácie.
A: Áno. DUFEW poskytuje kompletné služby prispôsobenia OEM a ODM vrátane hodnôt odporu, výkonov, rozmerov, materiálov odporových drôtov, typov svoriek, montážnych konzol, nastaviteľných štruktúr a konfigurácií viacerých svoriek na základe vašich výkresov alebo požiadaviek aplikácie.
Odpoveď: Štandardná verzia má otvorenú konštrukciu IP00 a je určená na inštaláciu do elektrických skríň alebo zariadení. Pre prostredie s vysokou vlhkosťou alebo drsné prevádzkové prostredie odporúčame zvoliť verziu so smaltovaným sklom alebo špeciálne chránenú verziu, prípadne použiť vhodné kryty a opatrenia proti vlhkosti.
Odpoveď: Náhrada by mala zodpovedať pôvodnej hodnote odporu, menovitému výkonu, prevádzkovému napätiu a inštalačným rozmerom. Ak pôvodný model nie je k dispozícii, spoločnosť DUFEW môže odporučiť ekvivalentné alebo inovované riešenie na základe vašej aplikácie, aby sa zabezpečila bezpečná a spoľahlivá prevádzka.
Odpoveď: Pevné modely sú ideálne pre zariadenia s požiadavkami na stabilný odpor, zatiaľ čo nastaviteľné verzie sú vhodnejšie na uvedenie do prevádzky, testovanie, simuláciu zaťaženia a aplikácie, ktoré vyžadujú nastavenie odporu počas prevádzky.
Odpoveď: Široko sa používa v motorových pohonoch, invertorových brzdových systémoch, zváracích zariadeniach, záťažových bankách, zariadeniach na testovanie výkonu, priemyselnej automatizácii, elektrických ovládacích paneloch, systémoch vybíjania batérií, zariadeniach na obnoviteľnú energiu, železničných systémoch a iných priemyselných aplikáciách s vysokým zaťažením.
DUFEW vyrába vysokokvalitné rúrkové rezistory pre priemyselné riadenie výkonu, brzdové systémy, záťažové testovanie a aplikácie rozptylu energie. Či už požadujete štandardný produkt alebo plne prispôsobené riešenie, náš inžiniersky tím je pripravený poskytnúť profesionálnu technickú podporu a rýchle cenové ponuky.
- Výroba OEM a ODM
- Vlastné hodnoty odporu
- Výkon od 50W do 10kW
- Nastaviteľné a viacpólové konštrukcie
- Vlastné rozmery a montážne riešenia
- Technická podpora výberu
- Stabilná hromadná výroba
- Celosvetové doručenie
Kontaktujte DUFEW ešte dnes, aby ste prediskutovali svoje požiadavky na aplikáciu a dostali prispôsobenú cenovú ponuku.
