Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

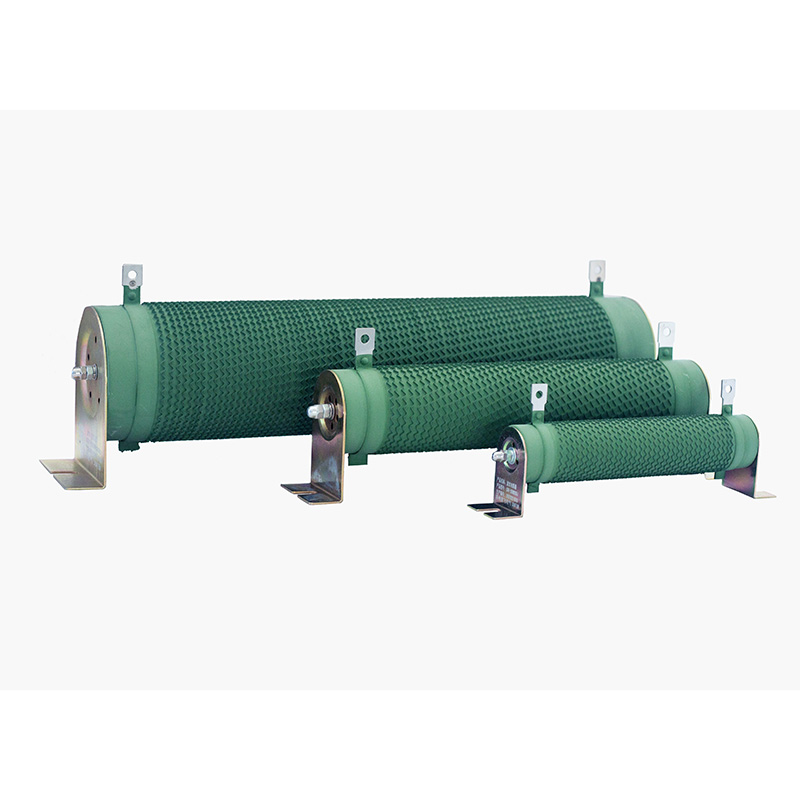

Invertorový vlnitý odpor série DUFEW CRR je vysokovýkonný brzdový komponent navrhnutý pre systémy na rozptýlenie energie meniča. Počas rýchleho spomalenia motora sa regeneračná energia vracia do zbernice jednosmerného prúdu meniča, čo spôsobuje zvýšenie napätia. Bez správnej správy energie môže nadmerné napätie spustiť prepäťovú ochranu alebo poškodiť výkonové polovodičové komponenty.
Séria CRR využíva vysokokvalitnú pásku z niklu a chrómu (Ni-Cr) alebo z konštantánskej zliatiny, presne vytvarovanú do vlnitej štruktúry a vertikálne navinutú okolo dutého keramického jadra s vysokým obsahom oxidu hlinitého. Táto konštrukcia zväčšuje oblasť rozptylu tepla, zlepšuje tepelnú účinnosť a znižuje parazitnú indukčnosť, aby sa minimalizovali napäťové špičky počas vysokofrekvenčného prepínania.
Produkt navrhnutý pre časté brzdné podmienky poskytuje silnú schopnosť krátkodobého preťaženia, stabilný tepelný výkon a spoľahlivú prevádzku v priemyselnom prostredí. Bežne sa používa vo výťahoch, žeriavoch, valcovniach, vstrekovacích lisoch, odstredivkách, dopravníkoch a iných pohonných systémoch s premenlivou frekvenciou.
Počas spomaľovania motora sa regeneračná energia prenáša z jednosmernej zbernice meniča do brzdovej jednotky a premieňa sa na teplo cez odporový prvok. Tento proces pomáha predchádzať prepätiu DC zbernice, chrániť komponenty meniča a udržiavať stabilný brzdný výkon pri opakovaných prevádzkových podmienkach.
| Kód modelu | Význam | Popis |
|---|---|---|
| CRR | Produktová séria | Invertorový vlnitý rezistor |
| 2500W | Menovitý výkon | 2500 wattov |
| 54,4 R | Hodnotený odpor | 54,4 Ω |
| J | Tolerancia odporu | J = ±5 % (voliteľné: K = ±10 %, H = ±3 %) |
| Parameter | Špecifikácia |
|---|---|
| Výkonový rozsah | 50W - 10kW |
| Prevádzkové napätie | ≤ 1200 V |
| Rozsah odporu | 0,01Ω-1kΩ |
| Tolerancia odporu | ±3 %, ±5 %, ±10 % |
| Hodnotenie ochrany | IP00 |
| Teplotný koeficient (TCR) | ≤ 300 ppm/°C |
| Hodnotenie spomaľujúce horenie | UL 94V-2 |
| Štandard zhody | GB/T 5792 |
Rezistor je postavený na jednodielnom keramickom jadre s vysokým obsahom oxidu hlinitého s dutým vzduchovým kanálom, ktorý podporuje nepretržité prúdenie vzduchu pre efektívne chladenie. Keramická štruktúra odoláva opakovaným vysokoteplotným brzdným cyklom bez praskania, zachováva si vynikajúce izolačné vlastnosti a účinne absorbuje tepelný šok pri rýchlom rozptyle energie.
Vyhrievacie teleso je vyrobené z vysoko odolnej pásky zo zliatiny niklu a chrómu, presne vylisovanej do súvislého vlnitého profilu. V porovnaní s konvenčným vinutím z okrúhleho drôtu poskytuje vlnitá páska väčšiu plochu pre odvod tepla, vyššiu prúdovú kapacitu a stabilnejší odpor pri opakovaných podmienkach brzdenia štart-stop. Teplotný koeficient zostáva nižší300 ppm/°C.
Svorky, zaisťovacie svorky a montážne konzoly sú vyrobené zo zosilnenej nehrdzavejúcej ocele s antikoróznou pasiváciou. Zostava zachováva bezpečné mechanické upevnenie pri nepretržitých vibráciách, odoláva opakovanému spájkovaciemu teplu a minimalizuje kontaktný odpor spôsobený oxidáciou, čím zaisťuje spoľahlivú prevádzku v náročných aplikáciách invertorov.
Anorganický izolačný náter šetrný k životnému prostrediu poskytuje vynikajúcu odolnosť voči vysokým teplotám, korózii, vlhkosti a prachu. Počas podmienok krátkodobého preťaženia môže rezistor svietiť na červeno bez vytvárania otvoreného plameňa, čo pomáha zlepšiť prevádzkovú bezpečnosť a zároveň predĺžiť životnosť zliatinovej pásky v priemyselnom prostredí.
Rezistor, ktorý je špeciálne navrhnutý pre aplikácie brzdenia VFD, rýchlo rozptyľuje regeneračnú energiu generovanú počas spomaľovania motora, čím účinne zabraňuje zvýšeniu napätia na jednosmernej zbernici a eliminuje alarmy prepätia meniča (OV).
Vertikálne navinutá páska z vlnitej zliatiny poskytuje výrazne väčší chladiaci povrch ako bežné drôtové rezistory. V kombinácii s dutým keramickým jadrom poskytuje efektívny prenos tepla, nižšie prevádzkové teploty a stabilný výkon počas častých cyklov štart-stop brzdenia.
Navrhnuté tak, aby vydržali10-násobok menovitého výkonu až na 5 sekúnd, rezistor ľahko zvláda vysokoenergetické impulzy generované počas núdzového zastavenia, spúšťania ťažkého zaťaženia a rýchleho spomalenia motora bez viditeľného poškodenia.
Skonštruovaný z keramiky s vysokým obsahom oxidu hlinitého, odolného nerezového hardvéru a UL94V-2 povlaku spomaľujúceho horenie, rezistor ponúka vynikajúcu odolnosť voči vibráciám, korózii, prachu, vlhkosti a opakovaným tepelným cyklom, čo zaisťuje dlhodobú spoľahlivosť v náročných priemyselných aplikáciách.
Zosilnená montážna zostava z nehrdzavejúcej ocele udržuje bezpečné elektrické spojenia aj pri nepretržitých vibráciách, vďaka čomu je odpor ideálny pre žeriavy, valcovne, výťahy a iné zariadenia poháňané invertorom pre veľké zaťaženie.
Dostupné s toleranciami odporu±3 %, ±5 % a ±10 %, séria CRR pokrýva menovité výkony od50W až 10kWa podporuje vlastné hodnoty odporu, rozmery, štýly svoriek a montážne konfigurácie na splnenie špecifických požiadaviek meniča.
Anorganický izolačný náter spomaľuje horenie, je bez dymu a vyhovujeUL94V-2požiadavky. Počas preťaženia rezistor svieti na červeno bez vytvárania otvoreného plameňa, čo pomáha zvyšovať prevádzkovú bezpečnosť.
Ideálne pre žeriavy, výťahy, kladkostroje, navijaky a zdvíhacie plošiny, ktoré vyžadujú časté zrýchľovanie a brzdenie pri zachovaní stabilného výkonu meniča.
Vhodné pre valcovne, vstrekovacie stroje, CNC zariadenia, stroje na ťahanie drôtu, textilné stroje a iné spracovateľské zariadenia s opakovanými brzdnými cyklami.
Široko používaný v dopravných systémoch, automatizovaných výrobných linkách, logistických zariadeniach a automatizácii skladov na absorbovanie regeneratívnej brzdnej energie a zlepšenie stability systému.
Odporúča sa pre systémy na testovanie motorov, zariadenia na simuláciu záťaže, laboratórne testovacie stolice, centrifúgy a iné špecializované priemyselné aplikácie vyžadujúce spoľahlivé rozptýlenie brzdnej energie.
DUFEW sa špecializuje na vývoj a výrobu vysokokvalitných výkonových elektronických komponentov, poskytuje spoľahlivé produkty a integrované riešenia pre priemyselných používateľov, distribútorov a OEM zákazníkov.
Moderné výrobné zariadenia, štandardizované výrobné procesy a prísna kontrola kvality zaisťujú stabilný elektrický výkon, konzistentnú kvalitu produktov a spoľahlivú dlhodobú prevádzku.
Okrem invertorových brzdových odporov ponúka DUFEW komplexný rad produktov výkonovej elektroniky vrátane tlmiviek, brzdových jednotiek, filtrov, transformátorov, záťažových bánk a rôznych priemyselných rezistorových riešení.
Prispôsobené hodnoty odporu, výkon, rozmery, konfigurácie svoriek a možnosti montáže sú k dispozícii na základe zákazníckych výkresov alebo technických špecifikácií.
S efektívnym riadením výroby a skúsenou technickou podporou poskytuje DUFEW stabilné dodacie lehoty, rýchlu technickú pomoc a profesionálne služby pri výbere produktov pre globálnych zákazníkov.
| Charakteristický | Podmienky testu | Výkon |
|---|---|---|
| Dielektrické výdržné napätie | 2500 VAC / 50 Hz / 60 s | Zvodový prúd ≤ 10 mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10× menovitý výkon na 5 sekúnd | Žiadne viditeľné poškodenie |
| Načítať Život | Cyklická prevádzka (10 s zapnuté / 90 s vypnuté) | ＞9 000 hodín |
| Odolnosť voči vlhkému teplu | 40 °C ±2 °C, 90--95 % RH, 100 hodín | ΔR ≤ ±(1%R + 0,05Ω) |
| Rýchle cyklovanie teploty | -55 °C / 55 °C / 155 °C, každé 15 minút, 5 cyklov | ΔR ≤ ±(2%R + 0,05Ω) |
| Tepelná odolnosť | 350 °C počas 2 hodín | Žiadne viditeľné sfarbenie alebo poškodenie |
| Teplotný koeficient | Menovité zaťaženie vs. počiatočný odpor | ＜300 ppm/°C |
| Odolnosť voči plameňu | 10× menovitý výkon po dobu 5 minút | Svieti na červeno bez otvoreného plameňa |
| Charakteristický | Podmienky testu | Výkon |
|---|---|---|
| Koncová sila | 45 N / 30 sekúnd | Žiadne uvoľnenie alebo viditeľné poškodenie |
| Odolnosť proti vibráciám | 5--200 Hz, 1 g, 98 m/s² | Žiadne viditeľné štrukturálne poškodenie |
| Odolnosť voči teplu pri spájkovaní | Koncovky ponorené do 350±5°C spájky na 3 sekundy | ΔR ≤ ±(1%R + 0,05Ω) |
| Spájkovateľnosť | Koncovky ponorené do 235±5°C spájky na 5 sekúnd | Pokrytie spájkou ≥ 95 % |
Poznámka: Všetky údaje o výkonnosti sú získané za štandardných laboratórnych testovacích podmienok v súlade sGB/T 5792zabezpečiť stálu kvalitu a spoľahlivý výkon produktu.
| Porovnávacia položka | DUFEW Invertorový vlnitý rezistor | Výkonový rezistor na všeobecné použitie |
|---|---|---|
| Primárna aplikácia | Navrhnuté špeciálne pre dynamické brzdenie VFD a rekuperačný rozptyl energie | Navrhnuté pre nepretržitý rozptyl energie a všeobecné elektrické obvody |
| Prevádzková povinnosť | Krátkodobá, vysokoenergetická pulzná prevádzka s prerušovanými pracovnými cyklami | Nepretržitá alebo ustálená prevádzka |
| Spôsob výberu | Odpor zvolený podľa špecifikácií meniča; menovitý výkon vypočítaný na základe pracovného cyklu brzdenia | Vybrané podľa požiadaviek na trvalé straty výkonu |
| Schopnosť preťaženia | Odoláva až10× menovitý výkon po dobu 5 sekúnd, ideálne pre rekuperačné brzdenie | Obmedzená schopnosť preťaženia; nie je vhodný pre opakované vysokoenergetické impulzy |
| Odvod tepla | Štruktúra vlnitej stuhy poskytuje veľkú chladiacu plochu pre efektívny prenos tepla | Konvenčné vinutie ponúka obmedzenú účinnosť chladenia |
| Prevádzková teplota | Povrchová teplota až300 °Cs350 °Ctepelne odolný náter | Typicky nižšie200 °Cv závislosti od typu odporu |
| Potlačenie špičiek napätia | Vlnité vinutie pomáha znižovať špičky spínacieho napätia a zlepšuje stabilitu meniča | Žiadna optimalizácia pre potlačenie napäťových špičiek |
| Mechanická spoľahlivosť | Koncovky a konzoly z nehrdzavejúcej ocele poskytujú vynikajúcu odolnosť voči vibráciám pre vysokovýkonné priemyselné zariadenia | Štandardná konštrukcia určená pre všeobecné elektrické aplikácie |
| Typické aplikácie | Výťahy, žeriavy, valcovne, servosystémy, vstrekovacie stroje, dopravníky | Všeobecné elektronické zariadenia, napájacie zdroje, osvetľovacie obvody a priemyselné riadiace systémy |
A: Brzdný odpor meniča je špeciálne navrhnutý tak, aby absorboval regeneračnú energiu generovanú počas spomaľovania motora. Na rozdiel od štandardných výkonových rezistorov pracuje v podmienkach krátkodobého, vysokoenergetického impulzu a je optimalizovaný skôr na prerušované brzdenie než na nepretržitý rozptyl energie.
Odpoveď: Hodnota odporu by mala zodpovedať špecifikácii odporúčanej výrobcom meniča, zatiaľ čo menovitý výkon by mal byť zvolený podľa frekvencie brzdenia, doby brzdenia, pracovného cyklu a výkonu motora. Ak si nie ste istí, tím inžinierov DUFEW môže odporučiť vhodný model na základe vašej aplikácie.
A: Všeobecne platíneodporúča sa. Rôzne meniče môžu mať rôzne brzdné napätia a prevádzkové sekvencie. Zdieľanie odporu môže viesť k nestabilnej prevádzke alebo nedostatočnému brzdnému výkonu. Ak sa vyžaduje zdieľaný odpor, musí sa starostlivo vypočítať hodnota odporu aj výkon.
A: Áno. Poskytujeme výrobné služby OEM a ODM vrátane prispôsobených hodnôt odporu, menovitých výkonov, rozmerov, štýlov svoriek, montážnych konzol a kompletných riešení na základe zákazníckych výkresov alebo technických špecifikácií.
Odpoveď: Je navrhnutý pre štandardné brzdové aplikácie VFD, kde sú primárnymi požiadavkami vysoká schopnosť preťaženia a účinný odvod tepla. ANeindukčný vlnitý rezistorsa odporúča pre vysokofrekvenčné obvody PWM, systémy na ukladanie energie a aplikácie, kde je mimoriadne nízka indukčnosť kritická.
Odpoveď: Invertorové brzdové odpory sa široko používajú vo výťahoch, žeriavoch, zdvíhacích zariadeniach, valcovniach, vstrekovacích lisoch, dopravníkoch, textilných strojoch, automatizovaných výrobných linkách, servopohonoch a zariadeniach na výrobu obnoviteľnej energie.
DUFEW poskytuje vysokú kvalituInvertorové vlnité rezistorypre priemyselnú automatizáciu, obnoviteľnú energiu a aplikácie motorových pohonov po celom svete. Či už požadujete štandardný produkt alebo plne prispôsobené riešenie, náš inžiniersky tím je pripravený podporiť váš projekt profesionálnymi odporúčaniami a rýchlou výrobou.
