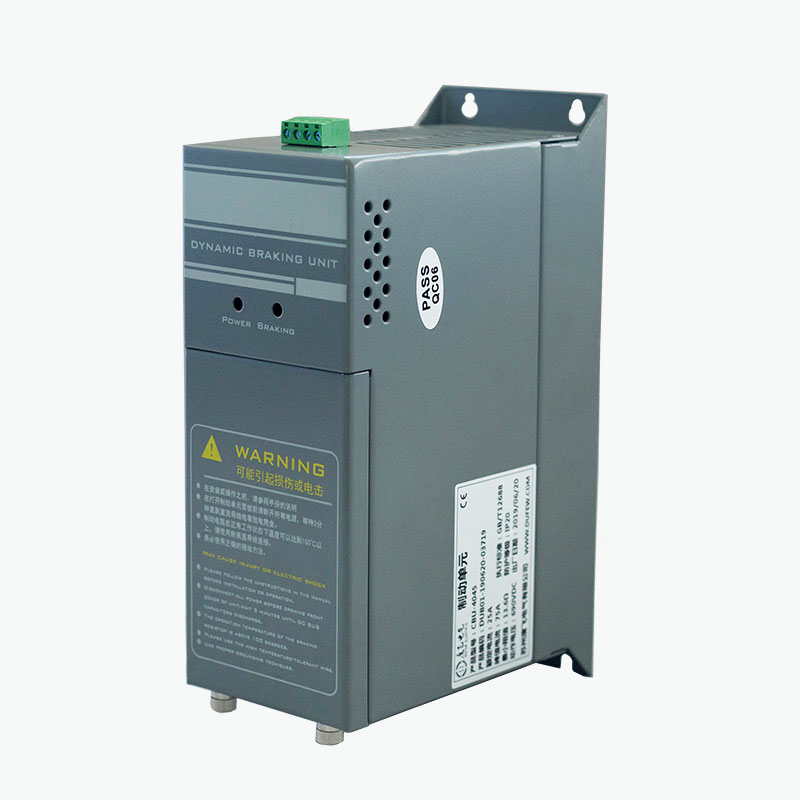

DufewposkytujeBrzdový chopperako externé riešenie dynamického brzdenia pre pohony s premenlivou frekvenciou (VFD), ktoré pomáha riadiť napätie jednosmernej zbernice, keď motory fungujú ako generátory počas rýchleho spomalenia alebo generálnej opravy záťaže. Rad CBU, navrhnutý pre systémy pohonov 220 V, 380 V a 690 V, je možné nakonfigurovať podľa brzdného výkonu, pracovného cyklu, napätia DC zbernice, špecifikácií odporu a požiadaviek na inštaláciu.
Brzdný chopper je kľúčovým spínacím komponentom v dynamickom brzdovom systéme. Keď motor spomaľuje, regeneračná energia môže prúdiť späť do jednosmernej zbernice VFD a spôsobiť zvýšenie jej napätia. Ak táto energia nie je správne riadená, menič môže zaznamenať prepäťovú ochranu alebo nekontrolované vypnutie. Brzdný chopper monitoruje napätie jednosmernej zbernice a rýchlo spína obvod IGBT na prenos prebytočnej energie do brzdového odporu, kde sa premieňa na teplo. Tento článok vysvetľuje, ako brzdové choppery fungujú, ich hlavné technické parametre, výberové kritériá, aplikácie, ochranné funkcie a aspekty inštalácie.
Obsah
- Čo je brzdový chopper?
- Ako funguje brzdový chopper?
- Aké technické parametre sú dôležité?
- Ako by ste si mali vybrať brzdový chopper?
- Kde sa používajú brzdové choppery?
- Brzdný chopper vs. brzdný odpor
- Aké ochranné funkcie sú dôležité?
- Úvahy o inštalácii a uvedení do prevádzky
- Výroba a kvalitatívne aspekty
- Často kladené otázky
Čo je brzdový chopper?
Brzdný chopper je elektronické spínacie zariadenie používané v jednosmernom medziobvode frekvenčného meniča. Jeho primárnym účelom je kontrolovať nárast napätia jednosmernej zbernice spôsobený regeneračnou energiou.
Pri normálnej prevádzke motora sa elektrická energia premieňa na mechanickú energiu. Keď sa však zaťaženie s vysokou zotrvačnosťou spomaľuje, motor môže dočasne fungovať ako generátor. Mechanická energia sa potom premieňa späť na elektrickú energiu a prenáša sa do zbernice jednosmerného prúdu. Táto regeneračná energia zvyšuje napätie medziobvodu.
Brzdný chopper poskytuje kontrolovanú cestu pre túto prebytočnú energiu. Keď napätie DC zbernice dosiahne svoju prednastavenú prahovú hodnotu brzdenia, spínací obvod IGBT choppera sa zapne a nasmeruje energiu na externý brzdný odpor. Rezistor premieňa elektrickú energiu na teplo, čím pomáha udržiavať zbernicu jednosmerného prúdu vo vhodnom prevádzkovom rozsahu.
Brzdiaci chopper preto samostatne nerozptyľuje energiu. Namiesto toho riadi, kedy a ako je brzdový odpor pripojený k zbernici DC.
Ako funguje brzdový chopper?
Princíp činnosti je založený na automatickom monitorovaní napätia DC zbernice a rýchlom elektronickom prepínaní. Celý proces možno zhrnúť takto:
- Spomalenie motora: The VFD commands the motor to reduce speed.
- Regeneračná prevádzka:Motor dočasne funguje ako generátor.
- Napätie DC zbernice stúpa:Elektrická energia z regenerácie sa vracia do medziobvodu meniča.
- Detekcia prahu:Brzdný chopper zistí, že napätie DC zbernice dosiahlo svoju nakonfigurovanú prevádzkovú úroveň.
- IGBT prepínanie:Spínací obvod vedie a poskytuje cestu k brzdovému odporu.
- Disipácia energie:Brzdný odpor premieňa prebytočnú elektrickú energiu na teplo.
- Vypnutie:Keď napätie DC zbernice klesne pod prah uvoľnenia, chopper sa vypne.
Tento cyklus spínania sa môže počas brzdenia rýchlo opakovať. Výsledkom je riadené odvádzanie regeneračnej energie bez potreby samostatného externého regulátora pre základné monitorovanie napätia.
Pre aplikácie s častým brzdením alebo vysokou regeneračnou energiou môže byť externý brzdný chopper obzvlášť užitočný, keď je interná brzdná kapacita VFD nedostatočná.
Aké technické parametre sú dôležité?
Výber brzdného choppera len na základe výkonu motora môže viesť k nevhodnému brzdovému systému. Mali by sa vyhodnotiť skutočné podmienky regenerácie, napätie DC zbernice, brzdná frekvencia, charakteristiky odporu a pracovný cyklus.
| Parameter | Dufew CBU Series Reference | Inžiniersky význam |
|---|---|---|
| Systémové napätie | 220VAC / 380VAC / 690VAC | Určuje použiteľnú triedu napätia meniča a DC zbernice |
| Brzdné napätie 220V | DC340/360/380/400/420V ±10V | Poskytuje voliteľné brzdné prahy pre kompatibilné systémy |
| Brzdné napätie 380V | DC630 / 660 / 690 / 730 / 760 V ± 10 V | Zodpovedá rôznym konfiguráciám pohonu triedy 380 V |
| Brzdné napätie 690V | DC1140V ±10V | Navrhnuté pre kompatibilné systémy pohonu triedy 690V |
| Metóda kontroly | Automatické monitorovanie napätia DC zbernice | Umožňuje chopperu automaticky reagovať na podmienky regenerácie |
| Paralelná odozva | ≤ 1 ms | Podporuje koordinované prepínanie v paralelných konfiguráciách |
| Štartovacia teplota ventilátora | Pribl. 45 °C | Pomáha zvládať teplo pri vyššom brzdnom zaťažení |
| Ochrana proti prehriatiu | Pribl. 85 °C | Poskytuje tepelnú ochranu brzdového okruhu |
| Hodnotenie ochrany | IP20 alebo vyššie | Označuje úroveň ochrany krytu príslušnej konfigurácie |
| Použiteľná norma | GB/T 12668 | Podporuje technickú zhodu pre príslušné zariadenia súvisiace s pohonom |
Konečné napätie, model, elektrická konfigurácia a brzdný výkon by mali byť vždy potvrdené podľa špecifických požiadaviek VFD a aplikácie.
Ako by ste si mali vybrať brzdový chopper?
Profesionálny výber začína skôr brzdnými podmienkami než jednoduchým prispôsobením chopperu menovitému výkonu motora. Systém, ktorý veľmi často zastavuje malý motor, môže vytvárať náročnejšie tepelné podmienky ako väčší motor, ktorý brzdí len príležitostne.
Medzi kľúčové faktory výberu patria:
- Napätie hnacieho systému:Uistite sa, že trieda napätia choppera zodpovedá systému VFD.
- Výkon motora:Použite menovitý výkon motora ako referenciu pre celkové dimenzovanie systému.
- Zotrvačnosť zaťaženia:Zaťaženia s vysokou zotrvačnosťou vo všeobecnosti generujú viac regeneračnej energie počas rýchleho spomalenia.
- Čas spomalenia:Kratšie časy zastavenia môžu zvýšiť okamžitý brzdný výkon.
- Frekvencia brzdenia:Opakované brzdné cykly zvyšujú tepelné namáhanie.
- Brzdný odpor:Hodnota odporu, menovitý výkon a pracovný cyklus musia byť kompatibilné s chopperom.
- Teplota okolia:Vyššie teploty okolia môžu znížiť dostupnú tepelnú kapacitu.
- Vetranie skrine:Pre odvod tepla je nevyhnutné dostatočné prúdenie vzduchu a voľný priestor pri inštalácii.
- Paralelná prevádzka:Ak požiadavka na brzdenie presahuje kapacitu jednej jednotky, možno zvážiť použitie viacerých chopperov.
Na technické vyhodnotenie užitočné informácie zahŕňajú model VFD, menovitý výkon motora, typ zaťaženia, požadovaný čas spomalenia, frekvenciu brzdenia, existujúce špecifikácie odporu a očakávaný pracovný cyklus.
Kde sa používajú brzdové choppery?
Brzdové choppery sú široko použiteľné v priemyselných pohonných systémoch, kde rýchle spomalenie, vysoká zotrvačnosť alebo generálne zaťaženie môže vrátiť významnú energiu do zbernice jednosmerného prúdu.
| Aplikácia | Typické požiadavky na brzdenie |
|---|---|
| Výťahy | Riadi regeneračnú energiu počas jazdy nadol a rýchleho spomalenia |
| Zdvíhacie zariadenia | Zvláda regeneračnú energiu vyrobenú pri znižovaní záťaže |
| Žeriavy | Podporuje dynamické brzdenie pri zdvíhaní a nákladoch s vysokou zotrvačnosťou |
| Centrifúgy | Riadi energiu generovanú pri rýchlom zastavení |
| Dopravníky | Riadi napätie DC zbernice, keď pohybujúce sa záťaže generujú regeneračnú energiu |
| Textilné stroje | Podporuje časté cykly zrýchľovania a spomaľovania |
| Papierenské stroje | Pomáha riadiť požiadavky na dynamické brzdenie v nepretržitej výrobe |
| Obrábacie stroje | Podporuje rýchle zastavenie a kontrolované spomalenie |
| Priemyselné práčky | Zvláda opakované brzdné cykly |
Brzdný chopper vs. brzdný odpor
Bežnou mylnou predstavou je, že brzdný chopper a brzdný odpor vykonávajú rovnakú funkciu. V skutočnosti ide o doplnkové komponenty v rámci dynamického brzdového systému.
| Komponent | Hlavná funkcia |
|---|---|
| DC zbernica | Poskytuje elektrické spojenie medzi VFD a brzdovým okruhom |
| Brzdový chopper | Riadi, kedy sa regeneračná energia prenáša z DC zbernice |
| Brzdný odpor | Premieňa odovzdanú elektrickú energiu na teplo |
Prerušovač teda funguje ako regulátor spínania, zatiaľ čo rezistor pôsobí ako prvok rozptylu energie. Obidva komponenty musia byť správne zladené s hnacím systémom a pracovným cyklom brzdenia.
Aké ochranné funkcie sú dôležité?
Pretože brzdové obvody dokážu spracovať značnú elektrickú a tepelnú energiu, ochranné funkcie sú dôležité pre spoľahlivú priemyselnú prevádzku. V závislosti od zvolenej konfigurácie môže rad Dufew CBU obsahovať niekoľko ochranných funkcií.
- Ochrana proti prepätiu DC zbernice
- Ochrana proti skratu brzdového okruhu
- Ochrana proti prehriatiu
- Ochrana proti poruche ventilátora chladiča
- Poruchový reléový výstup
Poruchové relé môže poskytnúť signál externému riadiacemu systému, keď nastane definovaný poruchový stav. To môže pomôcť integrovať brzdový okruh do širšej stratégie priemyselnej automatizácie a ochrany.
Úvahy o inštalácii a uvedení do prevádzky
Správna inštalácia je nevyhnutná pre elektrickú bezpečnosť aj brzdný výkon. Pred uvedením brzdového choppera do prevádzky by mali inžinieri overiť celý brzdový okruh a nie kontrolovať chopper samostatne.
- Uistite sa, že trieda napätia choppera zodpovedá systému pohonu.
- Pred pripojením skontrolujte polaritu DC zbernice.
- Skontrolujte odpor a menovitý výkon brzdového odporu.
- Uistite sa, že všetky svorky sú správne pripojené a bezpečne utiahnuté.
- Zabezpečte dostatočné vetranie a montážny priestor.
- V prípade potreby oddeľte silové vedenie od citlivého ovládacieho a signálneho vedenia.
- Ak to vyžaduje architektúra riadenia, pripojte obvod poruchového relé.
- Pred zapnutím systému vykonajte elektrické kontroly.
Nútené chladenie vzduchom môže byť dôležité pre aplikácie zahŕňajúce vysokú brzdnú frekvenciu alebo značný brzdný výkon. Skutočný tepelný výkon závisí od brzdného výkonu, pracovného cyklu, okolitej teploty, vetrania skrine, montážnej vzdialenosti a prevádzkovej frekvencie.
Inštaláciu a uvedenie do prevádzky by mal vykonať kvalifikovaný elektrikár v súlade s platnou dokumentáciou k produktu a elektrickými požiadavkami.
Výroba a kvalitatívne aspekty
Pre priemyselných zákazníkov, ktorí kupujú brzdný chopper od čínskeho výrobcu alebo dodávateľa, by sa mal výkon produktu vyhodnotiť spolu s výrobnou kapacitou, testovacími postupmi, dokumentáciou a technickou podporou.
Dufew Electric vyrába komponenty výkonovej elektroniky pre priemyselné pohony a aplikácie riadenia výkonu, vrátane brzdových chopperov, brzdových odporov, brzdových jednotiek, reaktorov, filtrov, transformátorov a priemyselných odporov.
V závislosti od konfigurácie produktu môže kontrola kvality zahŕňať:
- Vstupná kontrola materiálu
- Kontrola elektrického zapojenia
- Testovanie izolačného odporu
- Testovanie dielektrickej pevnosti
- Switching function verification
- Overenie ochrannej funkcie
- Kontrola chladiaceho ventilátora
- Koncová a rozmerová kontrola
- Konečná kontrola produktu a balenie
Séria CBU sa vyrába v súlade s platnými požiadavkami GB/T 12668, pričom Dufew Electric si v rámci svojho systému kvality a zhody produktov zachováva príslušné certifikácie ISO a CE. Špecifické certifikačné dokumenty a technické záznamy by mali byť potvrdené podľa vybraného modelu a požiadaviek projektu.
Často kladené otázky o brzdových chopperoch
1. Aký je primárny účel brzdového choppera?
Brzdný chopper riadi regeneračnú energiu vrátenú do jednosmernej zbernice VFD počas spomaľovania motora alebo generálnej opravy. Prepne prebytočnú energiu na brzdný odpor, aby sa zabránilo nadmernému napätiu DC zbernice.
2. Nahrádza brzdný chopper brzdný odpor?
Nie. Tieto dva komponenty vykonávajú rôzne funkcie. Brzdný chopper riadi spínaciu dráhu, zatiaľ čo brzdný odpor premieňa regeneračnú elektrickú energiu na teplo. Zvyčajne sú navrhnuté tak, aby fungovali spoločne.
3. Môže jeden brzdný chopper podporovať vysokovýkonné brzdenie?
Závisí to od požadovaného brzdného výkonu, pracovného cyklu, napätia DC zbernice, konfigurácie odporu a zvoleného modelu. Ak jedna jednotka nestačí, je možné paralelne pripojiť viacero kompatibilných chopperov podľa návrhu systému.
4. Ktoré napäťové systémy môže rada Dufew CBU podporovať?
Séria CBU je k dispozícii pre systémy pohonov 220 V, 380 V a 690 V. Vhodný model a brzdné napätie je potrebné zvoliť podľa charakteristík DC zbernice VFD a aplikácie.
5. Aké informácie by ste mali poskytnúť pri žiadosti o brzdový chopper?
Pre presný technický výber uveďte model pohonu, napätie systému, výkon motora, typ záťaže, čas spomalenia, frekvenciu brzdenia, požadovaný brzdný výkon, špecifikácie brzdného odporu, pracovný cyklus, podmienky okolia a požiadavky na inštaláciu, kedykoľvek sú k dispozícii.
Záver
A správne vybranéBrzdový choppermôže hrať dôležitú úlohu pri riadení regeneračnej energie a udržiavaní stabilného napätia DC zbernice v náročných aplikáciách VFD. Od výťahov a žeriavov po odstredivky, dopravníky, textilné zariadenia a obrábacie stroje, správna kombinácia choppera, brzdného odporu, chladiaceho systému a ochranných funkcií môže zlepšiť spoľahlivosť dynamického brzdenia. Ak hodnotíte brzdný chopper pre nový systém pohonu alebo potrebujete pomoc pri zosúlaďovaní napätia, brzdného výkonu, špecifikácií odporu a pracovného cyklu,kontaktujte násaby ste prediskutovali svoje požiadavky na aplikáciu s Dufew Electric a určili vhodnú konfiguráciu.
