Vo vysokovýkonných VFD systémoch a systémoch na konverziu energie prevádza stupeň usmerňovača striedavý prúd na jednosmerný prúd pred napájaním sekcie meniča. Počas tohto procesu konverzie môže prúd jednosmernej zbernice obsahovať zložky zvlnenia spôsobené charakteristikami usmerňovania, kolísaním zaťaženia a regeneračnou prevádzkou.

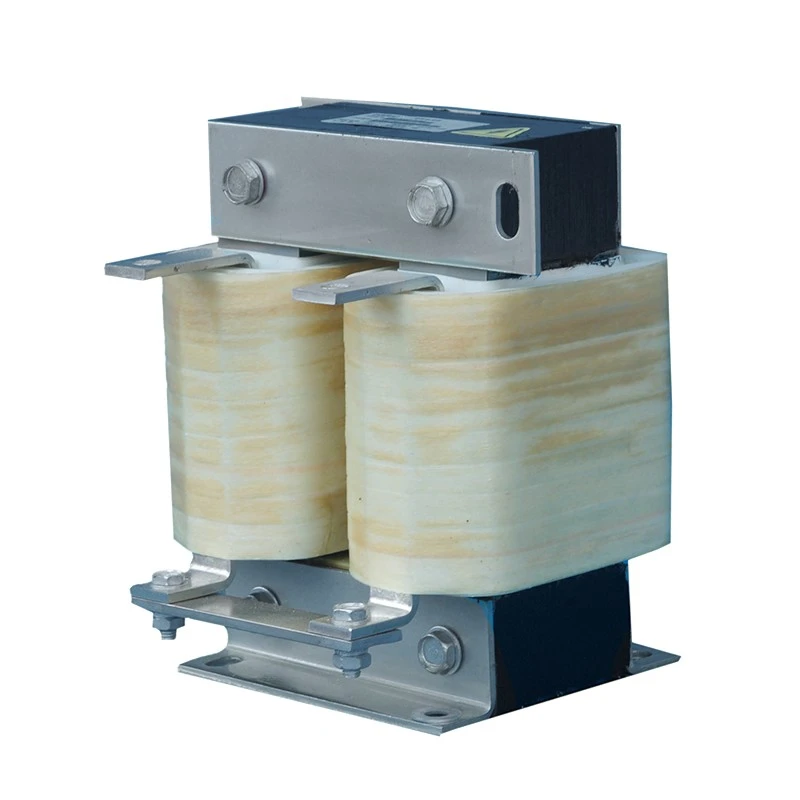

Dufew Electric DC Link Reactor je inštalovaný v sérii medzi sekciou usmerňovača a meniča obvodu DC zbernice. Tým, že poskytuje indukčné ukladanie energie, vyhladzuje kolísanie prúdu, udržiava nepretržitý tok jednosmerného prúdu a znižuje elektrické namáhanie jednosmerných kondenzátorov a výkonových polovodičových zariadení.
Na rozdiel od bežných AC reaktorov je špeciálne navrhnutý pre nepretržitú prevádzku jednosmerného prúdu. Segmentovaná magnetická štruktúra so vzduchovou medzerou zlepšuje odolnosť proti jednosmernému predpätiu, znižuje riziko magnetickej saturácie a udržuje stabilný výkon indukčnosti počas dlhodobej priemyselnej prevádzky.
Dufew používa nízkostratové jadrá zo silikónovej ocele valcované za studena, izolačné systémy triedy F, presné navíjacie procesy a technológiu vákuovej impregnácie na dosiahnutie spoľahlivého tepelného výkonu, izolačnej pevnosti a mechanickej stability.
Počas konverzie AC-DC môže kolísanie napätia zo stupňa usmerňovača spôsobiť zvlnenie prúdu do zbernice jednosmerného prúdu. Reaktor vyhladzuje priebeh jednosmerného prúdu, znižuje zvlnenie komponentov a zlepšuje vstupnú stabilitu meniča, pričom pomáha znižovať namáhanie kondenzátorov jednosmernej zbernice. To je výhodné najmä pre vysokovýkonné pohonné systémy, ktoré vyžadujú stabilné napájanie jednosmerným prúdom.
V aplikáciách s kolísavým zaťažením alebo nestabilnými podmienkami napájania môže nadmerná pulzácia prúdu ovplyvniť prevádzku meniča. Znížením prúdovej diskontinuity a zachovaním súvislejšieho prúdu usmerňovača reaktor podporuje stabilné spínanie meniča a pomáha znižovať abnormálne prevádzkové podmienky počas dynamickej prevádzky.
Vysoké zvlnenie prúdu môže urýchliť starnutie jednosmerného kondenzátora a zvýšiť tepelné namáhanie výkonových komponentov. Optimalizovaný dizajn obmedzuje pulzáciu prúdu a znižuje zvlnenie kondenzátorov, čím pomáha zlepšiť spoľahlivosť komponentov DC zbernice a predĺžiť životnosť celého pohonného systému.
Vyhladením charakteristík jednosmerného prúdu môže reaktor zlepšiť elektrický výkon systému meniča. Znížené skreslenie prúdu prispieva k lepšiemu využitiu energie a zlepšenej kompatibilite s vysokovýkonnými elektrickými systémami.
Nepretržitý jednosmerný prúd vytvára jednosmerné magnetické pole, ktoré môže spôsobiť, že sa konvenčné magnetické jadrá priblížia k nasýteniu. Dufew využíva segmentovanú štruktúru jadra so vzduchovou medzerou, aby sa znížilo riziko saturácie jednosmerným prúdom pri zachovaní stabilnej indukčnosti a efektívneho výkonu vyhladzovania prúdu. Táto konštrukcia podporuje spoľahlivú prevádzku pri nepretržitom jednosmernom zaťažení.
Štruktúra vinutia je optimalizovaná pre vysokoprúdovú prevádzku jednosmerného prúdu, ktorá pomáha znižovať straty odporu jednosmerného prúdu a nárast teploty pri zachovaní stabilného elektrického výkonu a efektívneho riadenia tepla. Pre aplikácie s vysokým prúdom môžu byť poskytnuté aj štruktúry navíjania fólie, aby sa zmenšila celková veľkosť a zlepšil sa odvod tepla.
Proces vákuovej impregnácie posilňuje izolačný systém a zlepšuje odolnosť proti vlhkosti, mechanickú pevnosť a odolnosť proti vibráciám. V kombinácii s optimalizovaným konštrukčným dizajnom podporuje spoľahlivú dlhodobú prevádzku pri zachovaní nízkej hladiny elektromagnetických vibrácií a hluku ≤65dB za štandardných testovacích podmienok.
| Aplikácia | Hlavný prínos |
|---|---|
| Pohony s premenlivou frekvenciou | Zlepšite stabilitu DC zbernice |
| Systémy servopohonov | Znížte vplyv zvlneného prúdu |
| Výťahy | Zlepšite spoľahlivosť pohonu |
| Prístavné žeriavy | Podporujte časté zmeny zaťaženia |
| Valcovne | Zvýšte stabilitu prevádzky s vysokým výkonom |
| Vstrekovacie stroje | Udržujte stabilnú konverziu energie |
| Priemyselné testovacie zariadenia | Zlepšite elektrickú konzistenciu |
| Automatizačné systémy | Chráňte komponenty DC zbernice |
Reaktor DC Link sa odporúča, keď:
| Podmienka aplikácie | Očakávaný prínos |
|---|---|
| Vysokovýkonné VFD systémy | Znížte kolísanie DC zbernice |
| Veľké DC kondenzátorové banky | Nižšie napätie zvlneného prúdu |
| Časté zrýchľovanie/spomalenie | Zlepšite prevádzkovú stabilitu |
| Ťažké priemyselné záťaže | Znížte elektrické napätie komponentov |
| Regeneračné aplikácie | Zlepšite výkon DC obvodu |
| Dlhá nepretržitá prevádzka | Zvýšte spoľahlivosť systému |
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Reaktor DC Link / DC Bus Reactor |
| Inštalačná poloha | DC zbernica medzi usmerňovačom a meničom |
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Rated Current | 5A - 3800A |
| Pokles napätia | 0,5 % / 1 % / 2 % / 4 % |
| Frekvenčný rozsah | 50 Hz / 60 Hz / prispôsobené až do 500 Hz |
| Indukčnosť | Prispôsobené podľa systémových požiadaviek |
| Schopnosť preťaženia | 1,5 × menovitý prúd po dobu 60 sekúnd |
| Dielektrická pevnosť | 3000 VAC / 50 Hz / 5 mA / 1 min |
| Izolačný odpor | ≥100MΩ (1000V DC) |
| Stupeň ochrany | IP00 / IP20 |
| Trieda izolácie | Trieda F (155 ℃) |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Úroveň hluku | ≤ 65 dB |
| Životnosť | ≥15 rokov |
| Normy | IEC289 / GB10229 / JB9644 |
Príklad: CDL-600-0600-EIDA
| kód | Popis |
|---|---|
| CDL | Séria DC reaktorov |
| 600 | Úroveň napätia |
| 0600 | Menovitý prúd 600A |
| EI | Základná štruktúra |
| D/W | Inštalačná štruktúra |
| A/C | Materiál navíjania |
| Porovnanie | Reaktor DC Link | AC reaktor |
|---|---|---|
| Inštalačná poloha | DC zbernica medzi usmerňovačom a meničom | AC vstup alebo výstupná strana motora |
| Hlavná funkcia | Hladký jednosmerný prúd a zníženie zvlnenia | Znížte harmonické striedavé napätie a napätie |
| Magnetický dizajn | Štruktúra vzduchovej medzery odolná voči DC predpätiu | Dizajn so striedavým magnetickým tokom |
| Hlavná aplikácia | Stabilizácia DC zbernice | Kvalita napájania a ochrana motora |
Dufew Electric sa špecializuje na výrobu komponentov výkonovej elektroniky vrátane reaktorov, brzdových odporov, transformátorov a prispôsobených elektrických riešení.
Výrobný proces spoločnosti Dufew zahŕňa spracovanie magnetického jadra, presné navíjanie, vákuovú impregnáciu, vytvrdzovanie pri vysokej teplote a testovanie elektrického výkonu. Každý stupeň je riadený, aby sa zachovali konzistentné elektrické charakteristiky a spoľahlivá kvalita produktu.
Kontrola kvality zahŕňa izolačný odpor, výdržné napätie, indukčnosť, nárast teploty a vzhľad. Tieto testy overujú elektrický výkon reaktora, spoľahlivosť izolácie, tepelné charakteristiky a celkovú kvalitu výroby.
Pre rôzne projektové požiadavky poskytuje Dufew výrobu OEM a vlastný elektrický dizajn spolu s inžinierskymi konzultáciami a podporou technickej dokumentácie. To umožňuje prispôsobiť produkt špecifickým elektrickým parametrom, podmienkam inštalácie a systémovým aplikáciám.
Reaktor DC Link je inštalovaný v obvode zbernice DC medzi sekciou usmerňovača a meniča VFD alebo systému konverzie energie. Pomáha vyhladzovať kolísanie jednosmerného prúdu, znižuje zvlnenie komponentov a zlepšuje stabilitu DC zbernice.
Hlavným rozdielom je aplikačný obvod. AC tlmivka sa používa v AC obvodoch na zníženie harmonických, obmedzenie vplyvu prúdu a zlepšenie kvality energie. Tento produkt je navrhnutý pre aplikácie so zbernicou DC na vyhladenie zvlnenia prúdu a ochranu komponentov na strane DC.
Nepretržitý jednosmerný prúd môže vytvoriť magnetické predpätie v jadre. Segmentovaná štruktúra vzduchovej medzery pomáha predchádzať magnetickej saturácii, udržuje stabilnú indukčnosť a zabezpečuje spoľahlivú prevádzku v podmienkach jednosmerného prúdu.
áno. Dufew poskytuje prispôsobené riešenia vrátane menovitého napätia, prúdovej kapacity, hodnoty indukčnosti, materiálu vinutia, inštalačnej štruktúry a mechanických rozmerov podľa rôznych systémových požiadaviek.
