Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

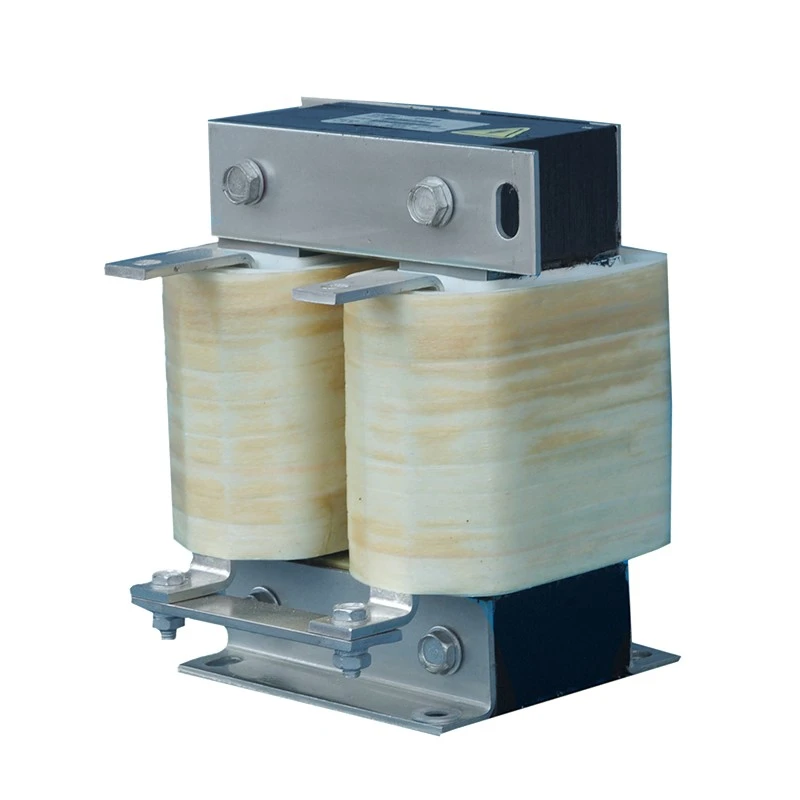

VFD DC Link Reactor je zapojený do série v rámci medziľahlého obvodu DC zbernice medzi usmerňovacím mostíkom a invertorovým stupňom VFD systému.
Počas konverzie striedavého prúdu na jednosmerný prúd môže prevádzka usmerňovača a kolísanie zaťaženia spôsobiť zvlnenie prúdu a elektrické kolísanie do zbernice jednosmerného prúdu. Reaktor využíva indukčné charakteristiky akumulácie energie na vyhladenie zmien prúdu, udržiavanie nepretržitého toku jednosmerného prúdu a zlepšenie stability napájacieho zdroja meniča.
Na rozdiel od štandardných AC reaktorov sú DC Link reaktory navrhnuté tak, aby fungovali v podmienkach nepretržitého jednosmerného prúdu. Dufew využíva segmentovanú magnetickú štruktúru so vzduchovou medzerou odolnú voči DC zaujatiu na udržanie stabilnej indukčnosti a zníženie rizika magnetickej saturácie.
Vlastnosti reaktora:
- Nízkostratové jadro z kremíkovej ocele valcované za studena pre zníženie magnetických strát
- Segmentovaná štruktúra vzduchovej medzery pre stabilnú DC prevádzku
- Izolačný systém triedy F pre spoľahlivosť pri vysokých teplotách
- Proces vákuovej impregnácie pre mechanickú pevnosť a odolnosť proti vlhkosti
- Možnosti medeného alebo hliníkového vinutia pre rôzne aktuálne požiadavky
Vďaka týmto konštrukčným vlastnostiam sú Dufew DC Link Reactors vhodné pre VFD systémy vyžadujúce stabilný výkon DC zbernice, dlhú životnosť a spoľahlivú prevádzku.
Stupeň usmerňovača prirodzene generuje zložky zvlnenia v jednosmernom prúde. Reaktor DC Link vyhladzuje priebeh prúdu, znižuje zvlnenie prúdu a pomáha udržiavať nepretržité vedenie prúdu, čím poskytuje stabilnejší vstup do meniča. To znižuje kolísanie jednosmerného napájania a podporuje konzistentnú prevádzku motora.
Nadmerné zvlnenie prúdu môže zvýšiť zahrievanie kondenzátora a urýchliť starnutie komponentov. Znížením napätia pri nabíjaní a tepelného zaťaženia komponentov DC zbernice môže reaktor pomôcť predĺžiť životnosť kondenzátora, zlepšiť celkovú spoľahlivosť komponentov a znížiť požiadavky na údržbu.
Priemyselné zariadenia často pracujú pri častom zrýchľovaní, brzdení a zmenách zaťaženia. Reaktor pomáha udržiavať stabilnú prevádzku invertora a znižuje elektrický vplyv rýchlych zmien záťaže, pričom podporuje spoľahlivú prevádzku výkonových polovodičových zariadení.
Zlepšením charakteristík DC zbernice a znížením skreslenia prúdu pomáha tlmivka optimalizovať využitie energie a obmedziť vplyv harmonických. Vďaka tomu je vhodný pre vysokovýkonné priemyselné pohonné systémy, kde sa vyžaduje stabilný elektrický výkon.
Nepretržitý jednosmerný prúd môže spôsobiť magnetické predpätie a zvýšiť riziko nasýtenia jadra v konvenčných konštrukciách reaktorov. Technológia segmentovanej vzduchovej medzery od spoločnosti Dufew poskytuje stabilnejšiu indukčnosť a vylepšenú magnetickú linearitu, čím pomáha znižovať riziko saturácie a udržiavať spoľahlivú prevádzku v podmienkach nepretržitého jednosmerného prúdu.
Konštrukcia vinutia je navrhnutá pre vysokoprúdovú jednosmernú prevádzku a môže používať medené alebo hliníkové vodiče podľa požiadaviek aplikácie. Nízka strata odporu a riadený nárast teploty prispievajú k stabilnému dlhodobému výkonu. Pri silnoprúdových modeloch možno použiť aj štruktúry navíjania fólie na zlepšenie odvodu tepla pri zachovaní kompaktného dizajnu inštalácie.
Proces vákuovej impregnácie posilňuje izolačný systém a zlepšuje mechanickú stabilitu, odolnosť proti vlhkosti a odolnosť proti vibráciám. Toto ošetrenie pomáha udržiavať spoľahlivý elektrický a mechanický výkon počas dlhodobej priemyselnej prevádzky.
Riešenia Dufew DC Link Reactor sú široko používané v priemyselných systémoch konverzie energie a motorových pohonov.
| Aplikácia | Hlavná požiadavka |
|---|---|
| Systémy pohonu s premenlivou frekvenciou | Znížte zvlnenie jednosmerného prúdu a zvýšte spoľahlivosť pohonu |
| Systémy servopohonov | Zlepšite stabilitu DC zbernice počas dynamickej prevádzky |
| Výťahy | Podporujte časté cykly zrýchľovania a brzdenia |
| Prístavné žeriavy a zdvíhacie zariadenia | Zvýšte spoľahlivosť v podmienkach vysokého zaťaženia |
| Valcovne | Znížte elektrické napätie počas nepretržitej prevádzky |
| Vstrekovacie stroje | Zlepšite stabilitu pohonu motora |
| Stroje na ťahanie drôtu | Udržujte hladký prenos sily |
| Textilné stroje | Podporujte stabilnú dlhodobú prevádzku |
| Testovacie systémy | Zlepšite elektrickú konzistenciu |
Reaktor DC Link sa odporúča, keď systém VFD zaznamená:
| Stav systému | Odporúčaný účel |
|---|---|
| Časté kolísanie jednosmerného prúdu | Znížte zvlnený prúd |
| Napäťový zdroj VFD s filtrovaním kondenzátora | Chráňte kondenzátory DC zbernice |
| Veľkokapacitné napájanie transformátora | Zlepšite stabilitu výkonu |
| Trojfázová nerovnováha napätia | Znížte elektrické napätie |
| Časté zrýchľovanie a spomaľovanie | Zlepšite spoľahlivosť meniča |
| Vysoké požiadavky na kvalitu elektrickej energie | Znížte harmonický vplyv |
Príklad: CDL-600-0600-EIDA
| kód | Popis |
|---|---|
| CDL | Séria DC Link Reactor |
| 600 | Úroveň napätia (600 = 690 V DC) |
| 0600 | Menovitý prúd (0600 = 600A, 2500 = 2500A) |
| EI | Štruktúra jadra (EI = trojfázové jadro, UI = jednofázové jadro) |
| D | Inštalačná štruktúra (D = vertikálna inštalácia, W = horizontálna inštalácia) |
| A | Materiál vinutia (A = hliník, C = meď) |
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | VFD DC Link reaktor |
| Inštalačná poloha | Obvod DC zbernice medzi usmerňovačom a meničom |
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Prevádzková frekvencia | 50 Hz / 60 Hz / prispôsobené až do 500 Hz |
| Rated Current | 5A - 3800A |
| Pokles napätia | 0,5 % / 1 % / 2 % / 4 % |
| Schopnosť preťaženia | 1,5-násobok menovitého prúdu po dobu 60 sekúnd, interval 1 hodina |
| Dielektrická pevnosť | 3000 VAC / 50 Hz / 5 mA / 1 min |
| Izolačný odpor | ≥100MΩ pri 1000V DC |
| Stupeň ochrany | IP00 / IP20 |
| Trieda izolácie | Trieda F (155 ℃) |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Úroveň hluku | ≤ 65 dB (testované vo vodorovnej vzdialenosti 1 meter) |
| Životnosť | ≥15 rokov |
| Platné normy | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric sa špecializuje na prispôsobené komponenty výkonovej elektroniky, vrátane reaktorov s jednosmerným prepojením, AC reaktorov, brzdových odporov, transformátorov a súvisiacich elektrických riešení.
Vďaka profesionálnym inžinierskym schopnostiam a riadeným výrobným procesom poskytuje Dufew spoľahlivé riešenia reaktorov pre systémy VFD, priemyselnú automatizáciu a aplikácie na konverziu energie.
Výroba Dufew zahŕňa:
- Precízne spracovanie jadra z kremíkovej ocele
- Výroba segmentovanej magnetickej štruktúry so vzduchovou medzerou
- Výroba medených a hliníkových vinutí
- Ošetrenie vákuovou impregnáciou
- Proces vytvrdzovania pri vysokej teplote
- Testovanie elektrického výkonu
Každý reaktor prechádza prísnymi kontrolnými postupmi, vrátane:
| Položka kontroly | Účel |
|---|---|
| Testovanie izolačného odporu | Overte spoľahlivosť izolácie |
| Testovanie dielektrickej odolnosti | Potvrďte výkon elektrickej bezpečnosti |
| Testovanie indukčnosti | Zabezpečte požadované charakteristiky reaktora |
| Testovanie nárastu teploty | Overte tepelný výkon |
| Testovanie hluku | Ovládajte hladinu prevádzkového hluku |
| Kontrola vzhľadu | Potvrďte kvalitu výroby |
Dufew poskytuje prispôsobené riešenia na základe menovitého napätia, prúdového rozsahu, indukčnosti, poklesu napätia, inštalačnej štruktúry, priestoru skrine a požiadaviek na materiál vinutia. Konštrukciu je možné prispôsobiť rôznym elektrickým a mechanickým podmienkam, aby sa zabezpečila správna integrácia s pohonným systémom zákazníka.
Služby pokrývajú OEM výrobu, prispôsobený návrh reaktora, technickú dokumentáciu a aplikačnú inžiniersku podporu, čím pomáhajú zákazníkom riešiť špecifické požiadavky projektu od výberu produktu až po systémovú integráciu.
Produkty Dufew sú vyrábané podľa uznávaných priemyselných noriem a požiadaviek na kvalitu.
Použiteľné normy zahŕňajú:
| Štandardné | Popis |
|---|---|
| ISO 9001 | Systém manažérstva kvality |
| IEC289:1987 | Reaktorový štandard |
| GB10229-88 | Reactor Standard (ekvivalent IEC289:1987) |
| JB9644-1999 | Reaktor pre polovodičové elektrické pohony |
| CE | Požiadavka na súlad produktu |
Dufew poskytuje štandardné exportné obalové riešenia na zabezpečenie bezpečnej prepravy a spoľahlivého výkonu produktu.
- Ochrana proti vlhkosti
- Fixačná konštrukcia odolná voči nárazom
- Zosilnené exportné drevené debny pre veľké reaktory
- Produktové štítky a technické dokumenty
- Záznamy o kontrole pred odoslaním
Každá jednotka je pred dodaním skontrolovaná, aby sa zabezpečilo, že elektrické parametre a mechanické požiadavky spĺňajú špecifikácie zákazníka.
Dufew podporuje:
- Sériová výroba
- OEM projekty
- Medzinárodná zásielka
- Požiadavky na balenie na mieru
| Porovnávacia dimenzia | VFD DC Link reaktor | Štandardný trojfázový AC reaktor |
|---|---|---|
| Inštalačná poloha | Inštaluje sa v sekcii DC zbernice medzi usmerňovač a menič | Inštaluje sa na AC vstupnú stranu alebo AC výstupnú stranu VFD systémov |
| Dizajn magnetického jadra | Segmentované jadro so vzduchovou medzerou navrhnuté pre jednosmerný prúd s komponentmi zvlnenia striedavého prúdu | Bežné magnetické jadro navrhnuté pre symetrický striedavý magnetický tok |
| Hlavná funkcia | Hladké zvlnenie jednosmerného prúdu, zlepšenie stability DC zbernice, zníženie namáhania jednosmerných komponentov | Znížte harmonické striedavý prúd, obmedzte nárazový prúd a zvýšte kvalitu tvaru striedavého prúdu |
| Prevádzkový stav | Pracuje v podmienkach jednosmerného predpätia a vyžaduje dizajn odolný voči nasýteniu | Funguje v striedavých magnetických podmienkach striedavého prúdu |
| Typická aplikačná hodnota | Chráni jednosmerné kondenzátory a zlepšuje prevádzkovú stabilitu meniča | Zlepšuje kvalitu napájania na strane striedavého prúdu a ochranu na strane motora |
Reaktor DC Link je inštalovaný v obvode DC zbernice, aby vyhladil kolísanie prúdu a znížil zvlnenie komponentov DC. AC reaktor je inštalovaný na AC strane na riadenie vstupných harmonických alebo výstupného elektrického napätia. Ich montážne polohy a konštrukčné požiadavky sú rôzne.
Odporúča sa pre systémy VFD s veľkými menovitými výkonmi, výrazným zvlnením jednosmerného prúdu, častými zmenami záťaže alebo aplikáciami vyžadujúcimi zlepšenú stabilitu jednosmernej zbernice.
Obmedzením zvlneného prúdu a znížením kolísania nabíjacieho prúdu reaktor znižuje tepelné a elektrické namáhanie jednosmerných kondenzátorov, čím pomáha zlepšiť ich spoľahlivosť a životnosť.
áno. Dufew podporuje prispôsobenie menovitého napätia, prúdovej kapacity, hodnoty indukčnosti, poklesu napätia, materiálu vinutia, rozmerov a konfigurácie inštalácie podľa požiadaviek projektu.
Dufew Electric poskytuje prispôsobené riešenia DC Link Reactor pre priemyselné systémy VFD, zariadenia na konverziu energie a automatizačné aplikácie.
Vďaka profesionálnym inžinierskym schopnostiam, pokročilým výrobným procesom a prísnej kontrole kvality pomáha Dufew zákazníkom zlepšiť stabilitu DC zbernice, znížiť elektrické napätie a dosiahnuť spoľahlivú dlhodobú prevádzku.
Kontaktujte Dufew Electric pre prispôsobený návrh reaktora, spoluprácu OEM a podporu projektu.
