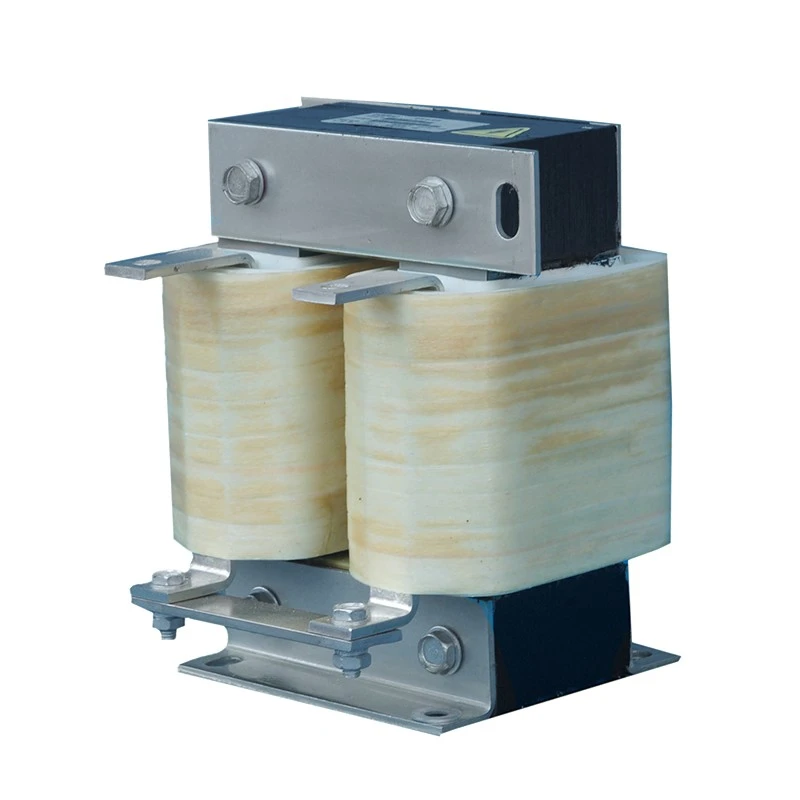

Vertikálny DC Link Reactor je inštalovaný v medziobvode DC zbernice systémov pohonu s premenlivou frekvenciou, aby sa zlepšila stabilita jednosmerného prúdu počas nepretržitej prevádzky a dynamických zmien zaťaženia.
Na rozdiel od horizontálnych nízkoprofilových dizajnov sa táto konfigurácia zameriava na zmenšenie šírky skrine prostredníctvom vertikálne usporiadaného jadra a vinutia. Úzky pôdorys umožňuje inštaláciu viacerých komponentov pohonu vedľa seba, vďaka čomu je vhodný pre štandardné elektrické skrine s obmedzeným horizontálnym priestorom.
Reaktory Dufew sa vyrábajú s:
- Nízkostratové jadrá z kremíkovej ocele valcované za studena
- Segmentované magnetické štruktúry so vzduchovou medzerou odolné proti jednosmernému predpätiu
- Vysokoteplotné izolačné systémy triedy F
- Ošetrenie vákuovou impregnáciou
- Možnosti medeného alebo hliníkového vinutia
Optimalizovaná vertikálna štruktúra poskytuje spoľahlivý výkon indukčnosti, efektívny odvod tepla a flexibilnú integráciu do priemyselných riadiacich systémov.
Mnoho priemyselných rozvádzačov vyžaduje inštaláciu komponentov s vysokou hustotou pri zachovaní kompaktnej celkovej šírky. Vertikálna konfigurácia znižuje horizontálny inštalačný priestor, umožňuje efektívnejšie usporiadanie pohonných jednotiek vedľa seba a lepšie využíva dostupnú hĺbku a výšku skrine. Táto štruktúra je obzvlášť vhodná pre VFD skrine, kde je primárnym priestorovým obmedzením šírka.
Vertikálna konštrukcia sleduje prirodzený smer prúdenia vzduchu mnohých priemyselných skríň a podporuje ventilačnú cestu zdola nahor pre efektívnejší odvod tepla počas nepretržitej prevádzky. Znížením lokálnej akumulácie tepla a zachovaním tepelnej stability pri menovitom zaťažení pomáha konštrukcia zabezpečiť konzistentný elektrický výkon počas dlhodobej prevádzky.
Počas zrýchľovania, spomaľovania alebo prevádzky s premenlivým zaťažením môžu kolísanie prúdu jednosmernej zbernice zvýšiť namáhanie výkonových komponentov. Reaktor pomáha vyhladzovať kolísanie prúdu a znižovať vplyv zvlnenia prúdu, čím podporuje stabilnejšiu prevádzku jednosmernej zbernice a zároveň pomáha chrániť kondenzátory a komponenty meniča.
Vertikálna štruktúra je optimalizovaná pre praktickú inštaláciu do skrinky s malým horizontálnym montážnym priestorom, stabilným umiestnením vzduchovej medzery a kompaktným usporiadaním svoriek. Spoľahlivá mechanická podpora umožňuje komponentu ľahšiu integráciu do priemyselného zariadenia a zároveň znižuje obmedzenia na celkové usporiadanie skrine.
Vertikálne umiestnená magnetická štruktúra znižuje obsadenú šírku skrine pri zachovaní požadovaného indukčného výkonu. Jeho úzky inštalačný profil umožňuje efektívne využitie dostupného priestoru skrinky a je vhodný pre elektrické rozloženia s vysokou hustotou.
Nepretržitý jednosmerný prúd môže vytvoriť magnetické predpätie a zvýšiť riziko nasýtenia. Dufew používa segmentovanú štruktúru vzduchovej medzery na udržanie stabilnej indukčnosti a zlepšenie magnetickej linearity, čím pomáha znižovať riziko saturácie a podporuje spoľahlivú nepretržitú prevádzku jednosmerného prúdu.
Rôzne menovité prúdy vyžadujú rôzne riešenia vodičov. K dispozícii sú medené a hliníkové vinutia, zatiaľ čo pre silnoprúdové modely je možné použiť fóliové vinutie. Optimalizovaná štruktúra vinutia pomáha kontrolovať elektrické straty a zlepšuje odvod tepla pre stabilný dlhodobý výkon.
Usporiadanie svoriek je navrhnuté špeciálne pre vertikálnu integráciu skrine, čo umožňuje pohodlné prepojenie s hornými prípojnicovými systémami a zároveň znižuje priestor potrebný na horizontálne vedenie káblov. Výsledkom je čistejšie usporiadanie kabeláže a zjednodušená inštalácia v kompaktných ovládacích paneloch.
Príklad: CDL-600-0600-EIDA
| kód | Popis |
|---|---|
| CDL | Séria DC Link Reactor |
| 600 | Úroveň napätia (600 = 690 V DC) |
| 0600 | Menovitý prúd (0600 = 600A, 2500 = 2500A) |
| EI | Štruktúra jadra (EI = trojfázové jadro, UI = jednofázové jadro) |
| D/W | Inštalačná štruktúra (D = vertikálna, W = horizontálna) |
| A/C | Materiál vinutia (A = hliník, C = meď) |
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Vertikálny DC Link reaktor |
| Aplikácia | VFD DC zbernicové systémy |
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Rated Current | 5A - 3800A |
| Prevádzková frekvencia | 50 Hz / 60 Hz / prispôsobené až do 500 Hz |
| Pokles napätia | 0,5 % / 1 % / 2 % / 4 % |
| Schopnosť preťaženia | 1,5× menovitý prúd po dobu 60 sekúnd |
| Dielektrická pevnosť | 3000 VAC / 50 Hz / 5 mA / 1 min |
| Izolačný odpor | ≥100MΩ (1000V DC) |
| Stupeň ochrany | IP00 / IP20 |
| Trieda izolácie | Trieda F (155 ℃) |
| Teplotná trieda | T40 |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Úroveň hluku | ≤ 65 dB |
| Životnosť | ≥15 rokov |
| Normy | IEC289 / GB10229 / JB9644 |
| Aplikácia | Hlavná požiadavka |
|---|---|
| Štandardné ovládacie skrine VFD | Zlepšite stabilitu DC zbernice |
| Systémy pohonu výťahov | Podporujte časté cykly zrýchlenia |
| Žeriavy a zdvíhacie zariadenia | Udržujte spoľahlivú konverziu energie |
| Systémy servopohonov | Znížte náraz zvlnenia |
| Zariadenia priemyselnej automatizácie | Optimalizujte využitie priestoru skrine |
| Vstrekovacie stroje | Zlepšite spoľahlivosť pohonného systému |
| Testovacie systémy | Udržujte stabilné jednosmerné napájanie |
| Porovnanie | Vertikálny DC Link reaktor | Horizontálny DC Link reaktor |
|---|---|---|
| Štruktúra | Vysoký a úzky dizajn | Plochý nízkoprofilový dizajn |
| Hlavná výhoda | Šetrí šírku skrinky | Šetrí výšku skrinky |
| Najlepšie podmienky inštalácie | Obmedzená šírka, dostatočná výška | Obmedzená výška, dostatočná hĺbka |
| Spôsob chladenia | Vertikálna dráha prúdenia vzduchu | Horizontálna dráha prúdenia vzduchu |
| Rozloženie terminálu | Horné pripojenie | Bočné pripojenie |
| Typická aplikácia | Štandardné priemyselné skrine | Kompaktné skrinky s nízkou výškou |
Je vhodný pre elektrické skrine, kde je obmedzený horizontálny priestor, ale je k dispozícii vertikálny priestor. Úzka štruktúra pomáha inžinierom dosiahnuť kompaktné vnútorné usporiadanie.
Vertikálna konfigurácia sa zameriava na zmenšenie šírky skrine, zatiaľ čo horizontálna konfigurácia je vyvinutá pre aplikácie s obmedzenou výškou skrine.
Elektrický výkon závisí od magnetického dizajnu, hodnoty indukčnosti a menovitého prúdu. Vertikálna štruktúra predovšetkým zlepšuje flexibilitu inštalácie a integráciu skrinky.
áno. Dufew podporuje prispôsobené riešenia vrátane elektrických parametrov, rozmerov, montážnych konštrukcií a materiálov vodičov podľa požiadaviek projektu.
Dufew Electric sa špecializuje na prispôsobené komponenty výkonovej elektroniky, vrátane reaktorov s jednosmerným prepojením, AC reaktorov, brzdových odporov, transformátorov a súvisiacich elektrických riešení.
Vďaka profesionálnym inžinierskym schopnostiam a riadeným výrobným procesom poskytuje Dufew spoľahlivé riešenia reaktorov pre priemyselnú automatizáciu, systémy VFD a aplikácie na konverziu energie.
Výrobné možnosti zahŕňajú:
- Precízne spracovanie jadra
- Výroba vinutia
- Nastavenie vzduchovej medzery
- Vákuová impregnácia
- Testovanie elektrického výkonu
Každý produkt je overený testovaním izolačného odporu, odolnosti voči napätiu, indukčnosti, nárastu teploty a hluku.
Dufew udržiava neustále zlepšovanie v riadení kvality a produktových štandardoch. Spoločnosť poskytuje certifikáciu riadenia kvality ISO, certifikáciu CE, správy o testoch výrobkov a technické dokumenty na podporu globálnych priemyselných zákazníkov.
Dufew používa exportne orientované obalové riešenia na zabezpečenie bezpečnej prepravy priemyselných reaktorov.
Balenie obsahuje:
- Ochrana izolačných komponentov proti vlhkosti
- Zosilnené upevnenie počas prepravy
- Prispôsobené drevené puzdrá pre veľké modely
- Identifikácia produktu a technická dokumentácia
Každý reaktor je pred expedíciou skontrolovaný a dodávaný s požadovanými dokumentmi podľa požiadaviek projektu zákazníka.
