Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.
V priemyselných pohonných systémoch sú reaktory s jednosmerným spojom bežne inštalované v medziobvode jednosmerného prúdu, aby sa znížilo kolísanie prúdu spôsobené rektifikáciou a zmenami zaťaženia. Tradičné vertikálne konštrukcie reaktorov však môžu spôsobiť problémy pri inštalácii v kompaktných skriniach, kde je vertikálny priestor obmedzený.

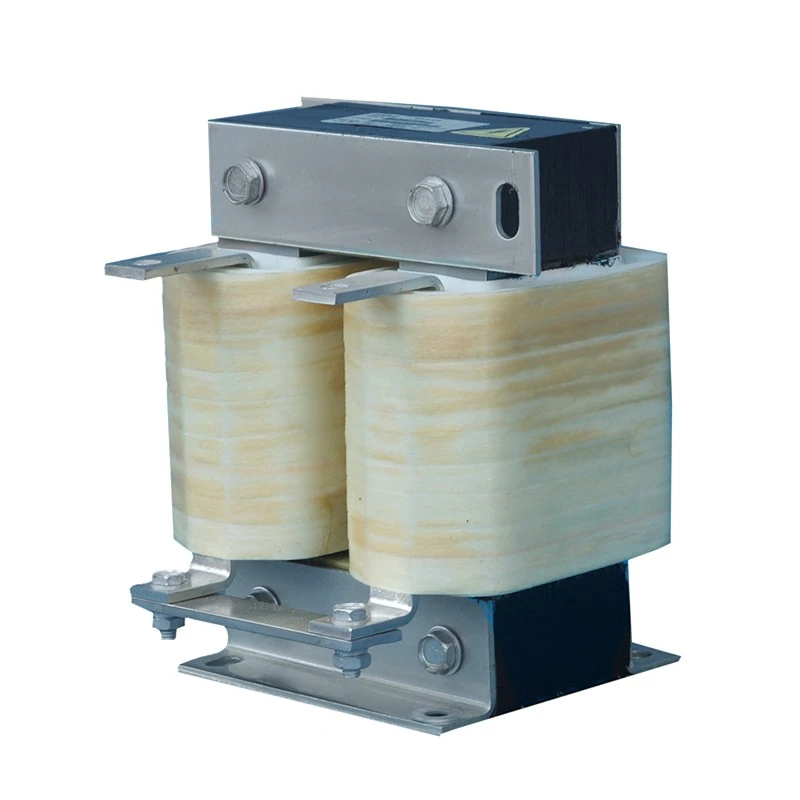

Reaktor Dufew Electric Horizont DC Link využíva plochú magnetickú štruktúru s horizontálne usporiadaným jadrom a zostavou vinutia. Táto konštrukcia znižuje celkovú výšku pri zachovaní požadovanej indukčnosti a tepelnej kapacity.
Reaktor je vyrobený z nízkostratových laminácií zo silikónovej ocele valcovanej za studena, vysokoteplotných izolačných materiálov triedy F a technológie vákuovej impregnácie. Pre aplikácie s vysokým prúdom sú k dispozícii konštrukcie na navíjanie fólie bez cievok, aby sa dosiahli kompaktné rozmery, zlepšený odvod tepla a stabilná nepretržitá prevádzka.
Na rozdiel od štandardných vertikálnych reaktorov sa horizontálna konfigurácia zameriava na mechanickú integráciu, optimalizáciu prúdenia vzduchu a flexibilitu usporiadania skrine, vďaka čomu je vhodná pre moderné kompaktné pohonné zariadenia.
Mnoho priemyselných riadiacich skríň má prísne obmedzenia výšky kvôli viacvrstvovým usporiadaniam VFD, strojovo integrovaným elektrickým skriniam, mobilným systémom napájania alebo úzkym skriniam jednosmerného napájania. Nízkoprofilová konfigurácia znižuje celkovú výšku a zároveň lepšie využíva dostupnú šírku skrine, čo umožňuje ľahšiu integráciu do zariadenia s obmedzeným inštalačným priestorom. V porovnaní s konvenčnými vertikálnymi reaktormi poskytuje toto usporiadanie inžinierom väčšiu flexibilitu pri optimalizácii usporiadania skríň bez zvýšenia výšky krytu.
Tepelný manažment je rozhodujúci pre jednosmerné reaktory pracujúce pri nepretržitom prúde. Dizajn horizontálneho vetrania vystavuje vinutia prúdeniu vzduchu cez viacero povrchov, zatiaľ čo bočné vetranie pomáha znižovať akumuláciu tepla a širšia oblasť rozptylu tepla podporuje rovnomernejšie rozloženie teploty. Kryty ochrany IP20 sú navrhnuté tak, aby udržali efektívne prúdenie vzduchu a podporili stabilný výkon počas dlhodobej prevádzky pri plnom zaťažení.
Aplikácie, ako sú žeriavy, mobilné zariadenia a priemyselné stroje, vyžadujú spoľahlivú mechanickú stabilitu. Širšia montážna základňa poskytuje pevnejšiu podporu, zatiaľ čo viacbodové upevnenie pomáha obmedziť posunutie počas prevádzky. Stabilná štruktúra vzduchovej medzery udržuje konzistentný výkon indukčnosti a bezpečné koncové spojenia pomáhajú odolávať vibráciám v náročných priemyselných prostrediach.
Usporiadanie bočných svoriek zjednodušuje integráciu do úzkych elektrických skríň tým, že znižuje prekážku vertikálneho vedenia a v prípade potreby skracuje vzdialenosti vedenia jednosmernej zbernice. Umožňuje tiež čistejšie usporiadanie kladných a záporných káblov, čo pomáha inžinierom dosiahnuť kompaktnejšie a organizovanejšie elektrické usporiadanie.
Príklad: CDL-600-0600-EIDA
| kód | Popis |
|---|---|
| CDL | Séria DC Link Reactor |
| 600 | Úroveň napätia (600 = 690 V DC) |
| 0600 | Menovitý prúd (0600 = 600A, 2500 = 2500A) |
| EI | Štruktúra jadra (EI = trojfázové jadro, UI = jednofázové jadro) |
| D | Inštalačná štruktúra (D = vertikálna inštalácia, W = horizontálna inštalácia) |
| A | Materiál vinutia (A = hliník, C = meď) |
| Parameter | Špecifikácia |
|---|---|
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Prevádzková frekvencia | 50 Hz / 60 Hz / až 500 Hz |
| Rated Current | 5A - 3800A |
| Schopnosť preťaženia | 1,5-násobok menovitého prúdu po dobu 60 sekúnd, interval 1 hodina |
| Pokles napätia | 0,5 % / 1 % / 2 % / 4 % |
| Dielektrická pevnosť | 3000 VAC / 50 Hz / 5 mA / 1 min |
| Izolačný odpor | ≥100MΩ (1000V DC) |
| Stupeň ochrany | IP00 / IP20 |
| Trieda izolácie | T40 / trieda F (155 ℃) |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Úroveň hluku | ≤ 65 dB (Testované pri horizontálnej vzdialenosti 1 meter od reaktora) |
| Životnosť | ≥15 rokov |
| Normy | IEC289:1987 Reactor Standard / GB10229-88 Reactor Standard (ekvivalent IEC289:1987) / JB9644-1999 Reactor for Polovodičové elektrické pohony |
Horizontálne usporiadanie jadra a vinutia výrazne znižuje celkovú výšku inštalácie v porovnaní s konvenčnými vertikálnymi DC reaktormi.
Tento dizajn pomáha:
- Vhodné do ultratenkých skriniek VFD s obmedzenou vertikálnou vôľou
- Podporujte viacvrstvové rozloženie skríň bez zasahovania do horných komponentov
- Zlepšite využitie priestoru v kompaktných elektrických skriniach
- Zjednodušte integráciu do riadiacich systémov namontovaných na stroji
Plochá konštrukcia je vhodná najmä pre úzke a podlhovasté skrinky, kde je výška primárnym obmedzením inštalácie.
Tepelný manažment je rozhodujúci pre DC reaktory pracujúce pri nepretržitom prúdovom zaťažení.
Horizontálny dizajn zlepšuje odvod tepla prostredníctvom:
- Širšie vinuté plochy vystavené prúdeniu vzduchu
- Bočné ventilačné kanály, ktoré znižujú akumuláciu tepla
- Rovnomernejšie rozloženie teploty počas dlhodobej prevádzky
- Kompatibilný dizajn ochrany IP20 bez blokovania ciest prúdenia vzduchu
V porovnaní s vertikálne naskladanými štruktúrami pomáha horizontálna dráha prúdenia vzduchu znižovať lokálne horúce miesta a zlepšuje prevádzkovú stabilitu.
Priemyselné zariadenia, ako sú mobilné energetické systémy, zdvíhacie zariadenia a ťažké stroje, môžu zaznamenať nepretržité mechanické vibrácie.
Reaktor využíva zosilnenú horizontálnu montážnu konštrukciu s:
- Širšia základná podpora pre lepšiu mechanickú stabilitu
- Viaceré upevňovacie body na zníženie rizika posunutia
- Stabilné umiestnenie vzduchovej medzery na udržanie konzistentnej indukčnosti
- Bezpečné usporiadanie bočných svoriek na zníženie namáhania kábla
Táto konštrukcia zlepšuje spoľahlivosť v aplikáciách vyžadujúcich dlhodobú prevádzku v podmienkach vibrácií.
V elektrických skriniach s vysokou hustotou je dôležité efektívne usporiadanie káblov.
Horizontálna konfigurácia poskytuje:
- Bočné kladné a záporné svorky pre jednoduchšie vedenie káblov
- Znížená vertikálna prekážka vo vnútri skrine
- Kratšie a čistejšie pripojenia DC zbernice
- Vylepšené oddelenie medzi kladnými a zápornými cestami vedenia jednosmerného prúdu
Optimalizované usporiadanie kabeláže pomáha inžinierom dosiahnuť čistejší dizajn skrine a zároveň zlepšuje efektivitu inštalácie a dostupnosť údržby.
Horizontálny DC Link Reactor je ideálny pre ultratenké elektrické riadiace skrine používané v obrábacích strojoch, kompaktných výrobných linkách a integrovaných automatizačných zariadeniach, kde je vertikálny inštalačný priestor obmedzený, ale hĺbka skrine je k dispozícii.
Nízka konštrukcia umožňuje inžinierom inštalovať reaktor bez zväčšenia rozmerov skrine, vďaka čomu je vhodný pre dizajn zariadení citlivých na priestor.
Vo viacvrstvových zostavách skríň VFD má každá sekcia pohonu obmedzenú vertikálnu vôľu v dôsledku usporiadania komponentov na sebe.
Horizontálna štruktúra pomáha predchádzať interferencii s hornými a dolnými vrstvami zariadenia pri zachovaní stabilného výkonu jednosmernej zbernice, vďaka čomu je vhodná pre kompaktné skrine pohonov s vysokou hustotou komponentov.
Mobilné generátory, napájacie zdroje namontované vo vozidle a prenosné pohonné systémy často vyžadujú kompaktné elektrické skrine s prísnymi výškovými obmedzeniami.
Dizajn s plochým profilom umožňuje horizontálnu inštaláciu do krytov s nízkou svetlosťou pri zachovaní spoľahlivej prevádzky pri vibráciách a mobilných pracovných podmienkach.
Pre elektrické miestnosti alebo riadiace skrine usporiadané v dlhých lineárnych konfiguráciách, kde je výška skrine obmedzená, ale je k dispozícii vnútorná hĺbka, poskytuje horizontálny reaktor praktické riešenie inštalácie.
Jeho plochá konštrukcia umožňuje lepšie využitie podlahovej plochy skrine a zjednodušuje usporiadanie vnútorných komponentov.
Zariadenia na galvanizáciu a elektrolýzu bežne používajú úzke jednosmerné napájacie skrine, kde je obmedzený priestor prípojníc a inštalačná výška.
Horizontálny DC Link Reactor môže byť inštalovaný v plochej konfigurácii, aby sa stabilizoval výstup jednosmerného prúdu a zároveň sa prispôsobil kompaktným usporiadaniam skrine usmerňovača.
| Porovnanie | Horizontálny DC Link reaktor | Vertikálny DC Link reaktor |
|---|---|---|
| Štruktúra | Ploché jadro a horizontálne usporiadanie vinutia | Vertikálne skladaná štruktúra jadra |
| Inštalačný priestor | Určené pre skrinky s nízkou výškou | Vyžaduje väčšiu vertikálnu vôľu |
| Integrácia kabinetu | Vhodné pre kompaktné a prispôsobené rozloženia | Vhodné pre bežné skrinky |
| Spôsob chladenia | Horizontálne prúdenie vzduchu so širšou oblasťou odvádzania tepla | Vertikálny dizajn prúdenia vzduchu |
| Usporiadanie elektroinštalácie | Bočné svorky zjednodušujú kompaktné smerovanie | Vertikálne svorky vyžadujú dodatočnú výšku |
| Mechanická stabilita | Širšia základňa zlepšuje odolnosť proti vibráciám | Štruktúra s menšou stopou |
Dufew Electric sa špecializuje na prispôsobené komponenty výkonovej elektroniky, vrátane reaktorov s jednosmerným prepojením, AC reaktorov, brzdových odporov, transformátorov a súvisiacich elektrických riešení.
So skúsenými inžinierskymi tímami a riadenými výrobnými procesmi poskytuje Dufew spoľahlivé reaktorové produkty pre VFD systémy, priemyselnú automatizáciu a aplikácie premeny energie.
Výrobné možnosti zahŕňajú:
- Presné spracovanie jadra a výroba vinutia
- Optimalizácia štruktúry vzduchovej medzery DC
- Vákuová impregnácia a úprava izolácie
- Testovanie elektrického výkonu a spoľahlivosti
Každý reaktor je overený kľúčovými kontrolami, ako je izolačný odpor, výdržné napätie, indukčnosť, nárast teploty a testovanie hluku.
Dufew Electric neustále zlepšuje svoj systém riadenia kvality a produktové štandardy. Spoločnosť poskytuje certifikáciu manažérstva kvality ISO, certifikáciu CE, správy o testoch produktov a technickú dokumentáciu na podporu globálnych zákazníckych projektov.
Dufew ponúka OEM výrobu, prispôsobené návrhy a inžiniersku podporu na základe špecifických požiadaviek aplikácie.
Dufew Electric používa profesionálne obalové riešenia na ochranu výkonu reaktora počas medzinárodnej prepravy.
Opatrenia na balenie zahŕňajú:
- Ochrana proti vlhkosti a izolácia
- Zosilnené upevnenie, aby sa zabránilo poškodeniu nárazom
- Štandardné exportné drevené obaly pre veľké reaktory
- Produktové štítky a technické dokumenty pre jednoduchú inštaláciu
Každá jednotka je pred odoslaním skontrolovaná a dodávaná s požadovanými špecifikáciami, testovacími správami a prispôsobenými baliacimi riešeniami.
Dufew podporuje dávkové objednávky, projekty OEM a globálne požiadavky na dodanie.
Tento dizajn sa odporúča, keď má elektrická skriňa obmedzenú výšku, ale dostatočnú šírku alebo hĺbku. Plochá konštrukcia pomáha inžinierom integrovať jednotku do kompaktných skríň pri zachovaní spoľahlivého výkonu DC zbernice.
Nie. Elektrický výkon závisí hlavne od konštrukcie indukčnosti, magnetickej štruktúry, menovitého prúdu a technológie vinutia. Horizontálna konfigurácia zlepšuje najmä flexibilitu inštalácie, účinnosť chladenia a integráciu skrinky.
áno. Dufew poskytuje prispôsobené riešenia vrátane menovitého prúdu, požiadaviek na napätie, hodnôt indukčnosti, rozmerov, spôsobu montáže a materiálov vinutia podľa požiadaviek na vybavenie zákazníka.
áno. Zosilnená montážna konštrukcia a stabilný dizajn vzduchovej medzery zlepšujú mechanickú spoľahlivosť. Môže sa použiť v priemyselných zariadeniach vystavených nepretržitým vibráciám, ako sú mobilné systémy, zdvíhacie zariadenia a vysokovýkonné stroje.
