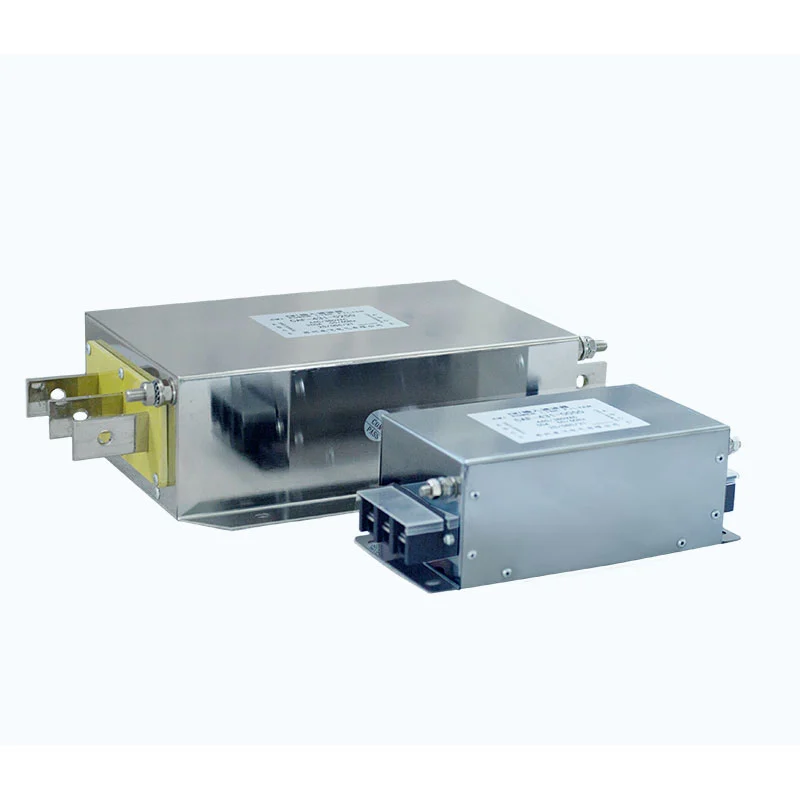

Filter elektromagnetickej kompatibility

Moderné priemyselné pohonné systémy využívajú technológiu vysokorýchlostného prepínania na zlepšenie energetickej účinnosti a presnosti riadenia motora. Operácie spínania invertorov však môžu generovať rušenie vedením, prúd v bežnom režime a vysokofrekvenčný šum, ktorý môže ovplyvniť okolité zariadenie a celkový výkon systému EMC.

Filter elektromagnetickej kompatibility Dufew Electric integruje optimalizované komponenty filtrovania, vrátane:

- Tlmivky bežného režimu

- X/Y bezpečnostné kondenzátory

- Filtračné reaktory

- Tlmiace komponenty

Filtračná sieť vytvára vysokú impedanciu pre nežiaduce vysokofrekvenčné rušenie pri zachovaní stabilného prenosu výkonu.

V závislosti od požiadaviek na inštaláciu filter pomáha kontrolovať:

- Prevedené rušenie sa vracia do napájacej siete

- Vysokofrekvenčný spínací hluk generovaný výkonovou elektronikou

- Bežný prúd medzi zariadením a zemou

- Elektromagnetické rušenie ovplyvňujúce blízke zariadenia

Riešenie pomáha:

- Zlepšite výkon elektromagnetickej kompatibility

- Znížte rušenie medzi pripojenými zariadeniami

- Zvýšte stabilitu VFD a servosystému

- Podpora spoľahlivej priemyselnej prevádzky

Integrovaná štruktúra filtrovania EMC

1. Obojstranná kontrola rušenia

Priemyselné pohonné systémy môžu generovať rušenie na strane vstupu aj výstupu motora. Integrovaná filtračná štruktúra Dufew je navrhnutá tak, aby znížila vedené emisie, obmedzila prenos vysokofrekvenčného rušenia, zjednodušila integráciu skrinky a podporila elektromagnetickú kompatibilitu v rámci celého systému.

2. Potlačenie šumu v bežnom a diferenciálnom režime

Elektromagnetické rušenie sa môže vyskytnúť prostredníctvom ciest spoločného režimu medzi elektrickými obvodmi a zemou alebo prostredníctvom ciest diferenciálneho režimu medzi silovými vodičmi. Dufew optimalizuje magnetické komponenty a kondenzátorové siete tak, aby riešili oba režimy rušenia podľa požadovaných filtračných charakteristík.

3. Dizajn magnetických komponentov priemyselnej kvality

Filter využíva optimalizované magnetické štruktúry na zabezpečenie stabilných impedančných charakteristík v požadovanom frekvenčnom rozsahu. Konštrukcia zohľadňuje filtračný výkon, magnetické straty, tepelné správanie a dlhodobé prevádzkové podmienky pre priemyselné aplikácie.

Technické výhody

1. Výkonnosť EMC

Filter pomáha kontrolovať rušenie generované spínaním výkonovej elektroniky, znižuje vodivé emisie a elektromagnetické rušenie a zároveň podporuje kompatibilitu medzi pripojenými zariadeniami.

2. Optimalizované pre aplikácie VFD

V prípade systémov založených na invertoroch môže filter pomôcť tlmiť vysokofrekvenčný spínací šum, rušenie v bežnom režime a elektromagnetické žiarenie súvisiace s káblom, čím podporuje stabilnú prevádzku motorov a iných pripojených elektrických zariadení.

3. Flexibilná priemyselná integrácia

Dufew navrhuje riešenia filtrovania podľa rôznych skríň a systémových požiadaviek s možnosťami kompaktných inštalačných štruktúr, zjednodušeného zapojenia, flexibilnej montáže a prispôsobených elektrických parametrov.

Typické aplikácie

Filter elektromagnetickej kompatibility Dufew je vhodný pre priemyselné systémy vyžadujúce lepšiu kontrolu rušenia.

Medzi typické priemyselné odvetvia patria:

- Priemyselná automatizácia

- CNC obrábanie

- Výrobné zariadenia

- Lekárska elektronika

- Testovacie systémy

- Precízna elektronická výroba

Prispôsobené riešenia EMC filtrov

Rôzne zariadenia a aplikácie vyžadujú rôzne parametre filtrovania. Dufew Electric poskytuje inžiniersku podporu na základe menovitého napätia, menovitého prúdu, spínacej frekvencie, dĺžky kábla, inštalačného prostredia a požiadaviek na testovanie EMC s cieľom určiť vhodné špecifikácie filtrov pre priemyselnú výkonovú elektroniku a kontrolu elektromagnetického rušenia.

Pre prispôsobené projekty môžu zákazníci poskytnúť parametre zariadenia, elektrické výkresy, aplikačné podmienky alebo požiadavky na test EMC na technické vyhodnotenie. Dufew Electric podporuje štandardné napájanie filtrov aj konfigurácie špecifické pre aplikáciu.

Výrobná kapacita a zabezpečenie kvality

Dufew Electric sa špecializuje na komponenty priemyselnej výkonovej elektroniky, vrátane EMC filtrov, harmonických filtrov, reaktorov, brzdových odporov a prispôsobených elektrických komponentov. Jeho výrobné procesy môžu zahŕňať spracovanie magnetického jadra, presné navíjanie, úpravu izolácie, vákuovú impregnáciu a overovanie elektrických parametrov.

Kľúčové kontroly kvality môžu zahŕňať:

- Testovanie izolačného odporu
- Testovanie dielektrickej odolnosti
- Overenie elektrického výkonu
- Overenie nárastu teploty
- Záverečná kontrola kvality

Dufew Electric podporuje výrobu OEM, prispôsobený vývoj filtrov, podporu inžinierskych aplikácií a spoluprácu na priemyselných projektoch, pričom špecifikácie produktov a požiadavky na testovanie sú upravené podľa aplikácie a požiadaviek zákazníka.

Technické špecifikácie

Filter elektromagnetickej kompatibility verzus štandardný filter EMI

FAQ

Q1: Na čo sa používa filter elektromagnetickej kompatibility?

Filter elektromagnetickej kompatibility znižuje vodivé elektromagnetické rušenie generované výkonnými elektronickými zariadeniami a pomáha zlepšovať výkon systému EMC.

Otázka 2: Ako by sa mal vybrať filter EMC?

Výber závisí od menovitého napätia, prúdovej kapacity, spínacích charakteristík, konfigurácie kábla, prostredia inštalácie a požadovaného výkonu EMC.

Otázka 3: Kde je nainštalovaný filter v systéme VFD?

Miesto inštalácie závisí od systémových požiadaviek. Filtrovanie na vstupnej strane pomáha znižovať rušenie prenášané do elektrickej siete, zatiaľ čo filtrovanie na výstupnej strane pomáha kontrolovať vysokofrekvenčný šum generovaný počas prevádzky meniča.

Otázka 4: Môže Dufew prispôsobiť riešenia filtrovania EMC?

áno. Dufew poskytuje prispôsobené návrhy EMC filtrovania podľa elektrických parametrov, podmienok aplikácie, požiadaviek na skrinku a špecifikácií projektu.
