Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

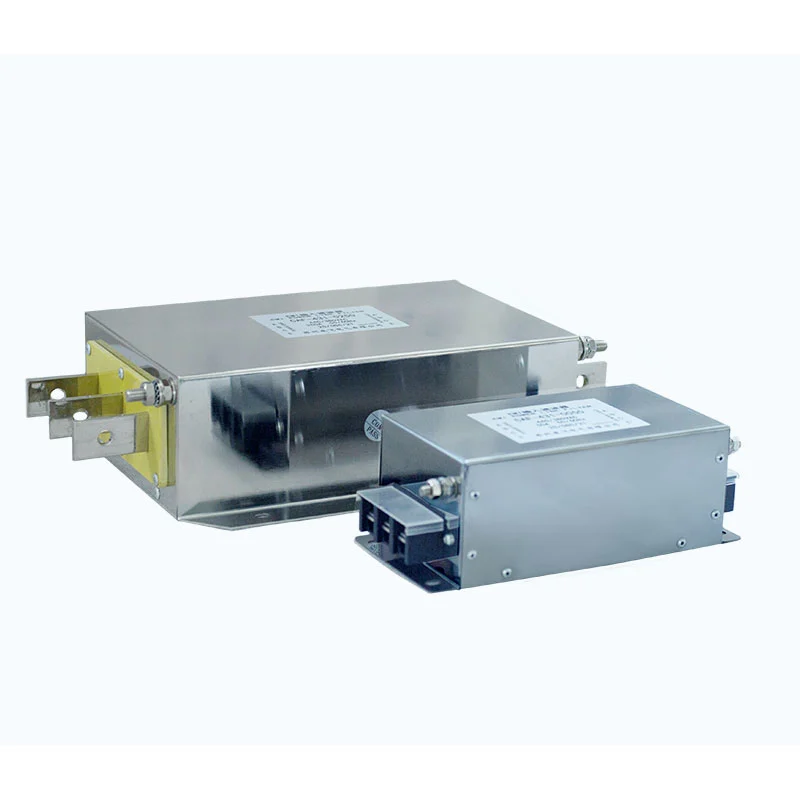

Filter elektromagnetického rušenia obsahuje viacstupňovú dolnopriepustnú filtračnú sieť pozostávajúcu z tlmivky so spoločným režimom, X kondenzátorov, Y kondenzátorov a rezistorov.
Bežná tlmivka využíva dva vodiče navinuté na rovnakom magnetickom jadre a predstavuje vysokú impedanciu pre bežné rušenie. Kondenzátory X sú zapojené cez linkové vodiče na potlačenie rušenia v diferenciálnom režime, zatiaľ čo kondenzátory Y sú zapojené medzi elektrické vedenie a zem, aby poskytli cestu pre vysokofrekvenčný šum v bežnom režime k zemi.
Tieto komponenty spolupracujú na zabezpečení širokopásmového potlačenia EMI. Štruktúra viacstupňového filtrovania je optimalizovaná podľa charakteristík interferenčných frekvencií, ktoré sa bežne vyskytujú v aplikáciách pohonov s premenlivou frekvenciou.
| Parameter | Špecifikácia |
|---|---|
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Prevádzková frekvencia | 50 Hz / 60 Hz / až 500 Hz |
| Rated Current | 5A-1600A |
| Dielektrická pevnosť | Line-to-Line: 1500VDC, 60s; Linka-zem: 2500VDC, 60s |
| Izolačný odpor | >100MΩ pri 1000V DC |
| Kapacita preťaženia | 1,4 × menovitý prúd po dobu 1 minúty s minimálne 15-minútovými intervalmi |
| Maximálna dĺžka kábla | 400 m pre tienený kábel; 300 m pre netienený kábel |
| Hodnotenie ochrany | IP00 / IP20 |
| Trieda izolácie | T40 / F (155 °C) |
| Hodnotenie spomaľujúce horenie | UL94 V-2 |
| Produktový štandard | GB/T 15287/8 |
- Potlačenie bežného a diferenciálneho režimu: Filtračná sieť je navrhnutá tak, aby tlmila elektromagnetické rušenie bežného aj diferenciálneho režimu.
- Obojsmerné potlačenie EMI: Filter dokáže tlmiť rušenie medzi napájacím zdrojom a pripojeným zariadením, čím pomáha znižovať prenos nežiaduceho šumu v oboch smeroch.
- Kompatibilita aplikácií VFD: Navrhnuté pre systémy pohonov s premenlivou frekvenciou, kde elektromagnetické rušenie súvisiace so spínaním a vedený šum vyžadujú dodatočné potlačenie.
- Viacstupňové filtrovanie: Kombinácia tlmivky so spoločným režimom, X kondenzátorov, Y kondenzátorov a odporových prvkov poskytuje viacstupňový filtračný výkon.
- Široký elektrický rozsah: Možnosti menovitého napätia od 220VAC do 1140VAC a možnosti menovitého prúdu od 5A do 1600A podporujú širokú škálu priemyselných energetických aplikácií.
- Dizajn s nízkym zvodovým prúdom: Filtračná štruktúra je navrhnutá s ohľadom na zvodový prúd a požiadavky na uzemnenie systému.
- Aplikácie s dlhými káblami: Vhodné konfigurácie sú dostupné pre systémy VFD využívajúce dlhé káble motora, v závislosti od skutočných podmienok pohonu, kábla, motora a inštalácie.
- Prispôsobený výber: Dufew Electric dokáže vyhodnotiť menovité napätie, prúd, frekvenciu, dĺžku kábla, podmienky inštalácie a ďalšie parametre aplikácie pre výber produktu.
Filter elektromagnetického rušenia je vhodný pre priemyselné aplikácie, kde je dôležitá elektromagnetická kompatibilita a kvalita napájania, vrátane:
1. Priemyselné zariadenia s prísnymi požiadavkami na elektromagnetickú kompatibilitu.
2. Systémy využívajúce viacero VFD, kde je potrebné kontrolovať elektromagnetické rušenie medzi pohonmi.
3. Vstupné aplikácie VFD, kde vedenie alebo vyžarované rušenie môže ovplyvniť elektrickú sieť alebo blízke zariadenia.
4. VFD systémy ovplyvnené elektrickými poruchami, harmonickým rušením alebo nadmerným elektromagnetickým šumom.
5. Priemyselné zariadenia vyžadujúce dodatočnú ochranu proti abnormálnej prevádzke súvisiacej s rušením.
6. Priemyselná výroba a automatizačné zariadenia.
7. Obnoviteľná energia a systémy skladovania energie využívajúce výkonové elektronické zariadenia.
8. Systémy motorového pohonu s dlhými káblami alebo náročným elektromagnetickým prostredím.
Výber filtra elektromagnetického rušenia vyžaduje viac než len zosúladenie napätia a prúdu. Filter by sa mal vyhodnotiť podľa celého elektrického systému, konfigurácie zariadenia a prostredia inštalácie, aby sa zabezpečilo, že zvolená špecifikácia je vhodná pre zamýšľanú aplikáciu.
Dufew Electric môže podporovať technické hodnotenie na základe menovitého napätia a prúdu, prevádzkovej frekvencie, menovitého výkonu VFD, rušenia v bežnom a diferenciálnom režime, dĺžky kábla motora, konfigurácie tieneného alebo netieneného kábla, podmienok uzemnenia, inštalačného priestoru, tepelných požiadaviek, elektromagnetického prostredia a zákazníckych výkresov alebo technických špecifikácií.
Pre prispôsobené projekty môžu zákazníci poskytnúť elektrické špecifikácie, technické výkresy, fyzické vzorky, informácie o zariadeniach alebo aplikačné podmienky na technické vyhodnotenie. Na základe týchto požiadaviek môže Dufew Electric dodávať štandardné produkty alebo vyvíjať konfigurácie filtrov špecifické pre aplikáciu.
Zvoľte menovité napätie a menovitý prúd filtra podľa menovitého výkonu VFD a elektromagnetického prostredia. Ako všeobecné vodítko pre výber možno menovitý prúd filtra zvoliť približne na 1,2 – 1,5 násobok menovitého prúdu zariadenia, v závislosti od aktuálnej aplikácie a odporúčaní výrobcu. Menovité napätie filtra sa musí zhodovať s prevádzkovým napätím VFD.
Skontrolujte kryt, či nie je poškodený, skontrolujte, či sú svorky neporušené a či sú označenia a špecifikácie produktu jasne viditeľné.
Filter nainštalujte na vstupný bod napájania zariadenia alebo na vstupnú stranu zdroja rušenia, ako je VFD, a umiestnite ho čo najbližšie k chránenému zariadeniu.
Pri inštalácii na kovovú riadiacu skriňu zaistite dostatočný kontakt kov na kov medzi krytom filtra a skriňou, aby sa podporil odvod tepla a elektromagnetické tienenie.
Použite určené montážne otvory na upevnenie filtra vo vnútri rozvádzača alebo na montážnej doske. Uistite sa, že je filter pevne nainštalovaný a že sú riadne zvážené požiadavky na impedančné prispôsobenie a uzemnenie.
Zapojte filter do série medzi napájací zdroj a vstup VFD podľa schémy zapojenia. Nezamieňajte vstupné a výstupné svorky.
Uzemňovacia svorka musí byť spoľahlivo pripojená k ochrannému uzemneniu. Udržujte uzemňovacie spojenie čo najkratšie; odporúčaná dĺžka uzemňovacieho vodiča nie je väčšia ako 30 cm.
Nezväzujte vstupné vodiče filtra s vodičmi na strane záťaže alebo výstupnými vodičmi. Môže to zvýšiť elektromagnetické spojenie medzi vstupnou a výstupnou stranou a výrazne znížiť schopnosť filtra potláčať EMI.
Vstupné a výstupné vedenie by malo byť vedené oddelene, aby sa minimalizovalo nežiaduce prepojenie.
Po potvrdení správnosti všetkých pripojení zapnite systém a sledujte prevádzkový stav VFD. Overte, či sa dosiahlo očakávané zníženie elektromagnetického rušenia a abnormálnych prevádzkových podmienok.
| Porovnávací faktor | Integrovaný kompozitný EMI filter Dufew | Bežný jednoduchý filter |
|---|---|---|
| Štruktúra filtrovania | Viacstupňové filtrovanie pomocou kombinácie spoločnej tlmivky, X kondenzátorov, Y kondenzátorov a odporových prvkov | Typicky sa spolieha na jednoduchšiu jednostupňovú indukčnú štruktúru |
| Potlačenie EMI | Navrhnuté na riešenie rušenia v bežnom aj diferenciálnom režime | Potlačenie vysokofrekvenčného rušenia môže byť obmedzené v závislosti od štruktúry filtra |
| Tepelný manažment | Integrovaný konštrukčný dizajn môže podporovať organizovanejšie usporiadanie komponentov a tepelné riadenie | Koncentrácia komponentov môže zvýšiť lokálnu akumuláciu tepla v podmienkach nepretržitého vysokého zaťaženia |
| Inštalácia | Konfigurácia integrovaného filtra môže zjednodušiť montáž a elektrické pripojenie | Samostatné filtračné komponenty môžu vyžadovať dodatočnú montáž a zapojenie |
| Správa materiálu | Jedna integrovaná jednotka môže zjednodušiť kódovanie materiálu a riadenie zásob | Viaceré komponenty môžu zvýšiť počet materiálových položiek |
| Rozsah použitia | Vhodné pre VFD systémy a priemyselné prostredia s náročnými požiadavkami na EMI | Vhodnejšie pre relatívne jednoduché aplikácie v závislosti od elektrického prostredia |
Dufew Electric je výrobca a dodávateľ komponentov výkonovej elektroniky so sídlom v Číne s výrobnými kapacitami pokrývajúcimi priemyselné odpory, brzdové systémy, reaktory, filtre EMI, výkonové filtre, transformátory a prispôsobené elektrické komponenty. V prípade filtrov elektromagnetického rušenia sa výroba a kontrola vykonáva podľa špecifikácií produktu, príslušných technických požiadaviek a požiadaviek zákazníka.
Výrobný proces zahŕňa výber materiálu, montáž komponentov, elektrické testovanie, overenie výkonu, konečnú kontrolu, balenie a prepravu. Kľúčové kontroly kvality môžu zahŕňať:
- Overenie menovitého napätia a prúdu
- Testovanie izolačného odporu
- Testovanie dielektrickej pevnosti
- Testovanie elektrického výkonu
- Vizuálna a rozmerová kontrola
- Kontrola koncovky a pripojenia
- Konečná kontrola výrobku
Špecifikácie produktu a požiadavky na kontrolu sú kontrolované počas celej výroby, aby sa zachoval konzistentný elektrický výkon a kvalita produktu. Podľa požiadaviek projektu môžu byť poskytnuté aj záznamy o skúške špecifické pre produkt a technická dokumentácia.
Dufew Electric udržiava príslušné certifikácie kvality, dokumentáciu k produktom a záznamy o testovaní na podporu hodnotenia zákazníkov a požiadaviek na obstarávanie.
Príslušné certifikáty a technické dokumenty môžu byť poskytnuté na posúdenie podľa konkrétneho produktu, projektu a požiadaviek zákazníka.
Ako dodávateľ komponentov výkonovej elektroniky v Číne Dufew Electric podporuje medzinárodné B2B objednávky od výberu produktov a hodnotenia vzoriek cez výrobu, kontrolu, balenie a prepravu.
Typické dodacie podmienky môžu byť koordinované podľa objemu objednávky, rozmerov produktu, miesta určenia, dodacej lehoty a požiadaviek zákazníka.
Dostupné možnosti logistiky môžu zahŕňať:
- Námorná preprava: Vhodné pre pravidelné a veľkoobjemové medzinárodné objednávky.
- Letecká preprava: Vhodné pre urgentné zásielky, vzorky a objednávky menšieho objemu.
- Expresné doručenie: Vhodné pre technické vzorky a malé balíky, kde sa vyžaduje rýchlejšie doručenie.
- Zákazníkom určený špeditér: Dufew Electric môže v prípade potreby koordinovať zásielku so zákazníkom nominovaným poskytovateľom logistiky.
Exportné obaly môžu byť usporiadané podľa štruktúry produktu a prepravných požiadaviek, aby pomohli chrániť elektrické komponenty počas manipulácie a medzinárodnej prepravy.
Dufew Electric sa zameriava na komponenty výkonovej elektroniky vrátane rezistorov, brzdových systémov, reaktorov, filtrov elektromagnetického rušenia, výkonových filtrov a transformátorov.
Výber produktu možno hodnotiť podľa elektrických parametrov, charakteristík VFD, dĺžky kábla, elektromagnetického prostredia, podmienok inštalácie a ďalších systémových požiadaviek.
Dufew podporuje prispôsobené elektrické špecifikácie, konfigurácie, výkresy, vzorky a požiadavky špecifické pre aplikáciu, ktoré sú predmetom technického hodnotenia.
Výroba zahŕňa kontrolu materiálu, riadenú montáž, elektrické skúšky, výstupnú kontrolu a produktovú dokumentáciu podľa platných požiadaviek.
Dufew Electric podporuje výrobcov zariadení, systémových integrátorov, distribútorov, OEM zákazníkov a priemyselných používateľov pri dodávke produktov a medzinárodnej koordinácii logistiky.
Jeho filtračná sieť tlmí nežiaduci šum šíriaci sa medzi napájacím zdrojom a pripojeným zariadením, čím pomáha znižovať prichádzajúce aj odchádzajúce elektromagnetické rušenie.
Áno, keď je potrebné dodatočné potlačenie EMI. Reaktory primárne riešia súčasné harmonické a poruchy napájania, zatiaľ čo filtre EMI sa zameriavajú na elektromagnetický šum. Môžu sa teda navzájom dopĺňať.
Nie. Vodiče sú elektricky izolované, pričom zdieľajú rovnaké magnetické jadro. Pri normálnej prevádzke v diferenciálnom režime sa ich magnetické toky do značnej miery navzájom rušia.
Nie. X kondenzátory sa používajú naprieč linkovými vodičmi pre šum v diferenciálnom režime, zatiaľ čo kondenzátory Y sa spájajú medzi elektrickými vedeniami a zemou pre šum v spoločnom režime. Majú rôzne bezpečnostné a izolačné požiadavky.
Dufew Electric vyrába komponenty výkonovej elektroniky pre motorové pohony, priemyselnú automatizáciu, obnoviteľnú energiu, skladovanie energie a systémy riadenia výkonu. S inžinierskou podporou, riadenou výrobou, elektrickým testovaním, prispôsobením a globálnymi B2B dodávateľskými schopnosťami poskytujeme spoľahlivé riešenia prispôsobené rôznym priemyselným požiadavkám.
