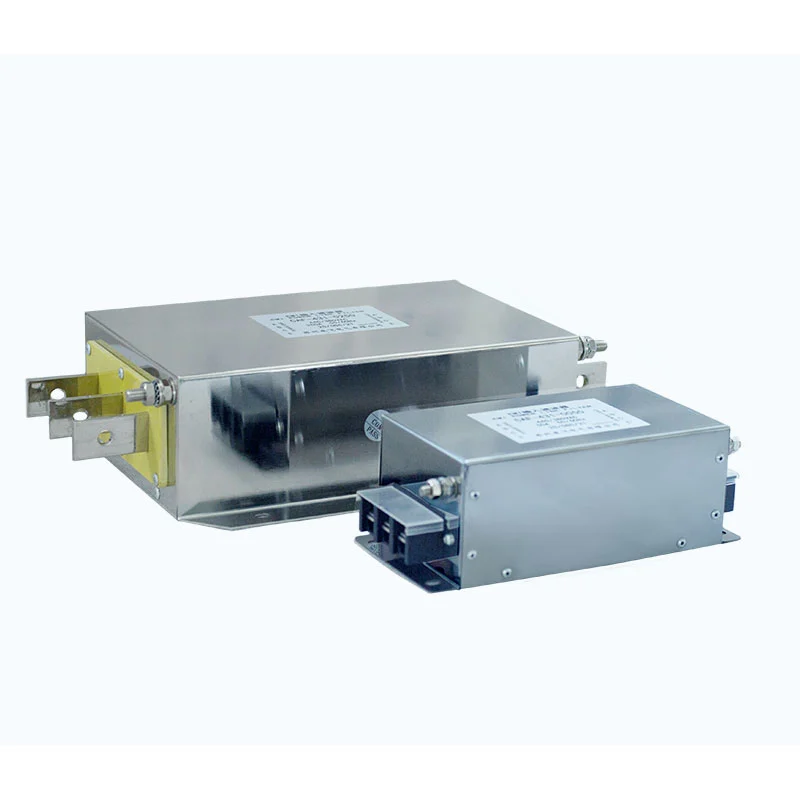

Jednofázový filter

Jednofázový filter Dufew Electric je navrhnutý tak, aby potláčal vodivé elektromagnetické rušenie generované napájacím elektronickým zariadením počas vysokofrekvenčného spínania.

Inštalovaný medzi napájací zdroj striedavého prúdu a vstupné svorky zariadenia (L/N), filter využíva tlmivky, kondenzátory a tlmiace komponenty na vytvorenie optimalizovanej LC filtračnej siete. Obvod poskytuje vysokú impedanciu nežiaducim vysokofrekvenčným interferenčným signálom a zároveň umožňuje normálny prenos energie 50Hz/60Hz.

Počas prevádzky jednofázových VFD systémov, servopohonov a spínaných zdrojov sa môže cez napájacie káble šíriť vysokofrekvenčný spínací šum a ovplyvňovať blízke elektronické zariadenia.

Filter účinne znižuje:

- Rušenie v rozdielovom režime medzi elektrickými vedeniami

- Rušenie bežného režimu medzi elektrickým vedením a zemou

- Vedený prenos elektromagnetického šumu

- Riziko poruchy zariadenia súvisiaceho s EMC

Prostredníctvom optimalizovaného dizajnu obvodov a prispôsobenia komponentov poskytuje jednofázový filter Dufew stabilný útlmový výkon, kontrolovaný zvodový prúd a spoľahlivú prevádzku v priemyselných prostrediach.

Pokročilá technológia potlačenia EMI

Optimalizovaný LC filtračný okruh

Filter integruje tlmivky, kondenzátory a tlmiace komponenty na vytvorenie frekvenčne selektívnej impedančnej siete.

Dizajn poskytuje:

- Útlm vysokofrekvenčného rušenia

- Vylepšená izolácia hluku

- Stabilný prenos sily

- Vylepšený výkon v súlade s EMC

Potlačenie šumu v bežnom a diferenciálnom režime

Elektrické rušenie generované spínacími zariadeniami sa zvyčajne vyskytuje prostredníctvom dvoch prenosových ciest.

Interferencia v diferenciálnom režime

Vyskytuje sa medzi elektrickými vedeniami a je spôsobený hlavne spínacími obvodmi a komponentmi premeny energie.

Rušenie bežného režimu

Vyskytuje sa medzi elektrickými vedeniami a zemou a môže ovplyvniť citlivé riadiace systémy, komunikačné zariadenia a presné prístroje.

Dufew optimalizuje filtračný obvod na potlačenie oboch režimov rušenia a zlepšenie celkovej stability systému.

Technické výhody

1. Vylepšená elektromagnetická kompatibilita

Filter pomáha znižovať prenos rušenia medzi elektronickým zariadením a napájacou sieťou, podporuje nižšie vedené emisie, zlepšuje výkon EMC, znižuje rušenie okolitých zariadení a stabilnejšie fungovanie systému.

2. Kompaktný dizajn pre priestorovo obmedzené skrinky

Jednofázová konštrukcia je navrhnutá pre kompaktné elektroinštalácie s malými inštalačnými priestormi, jednoduchým vedením L/N a flexibilnou integráciou do skrine. Jeho praktická konfigurácia tiež uľahčuje výmenu a bežnú údržbu.

3. Spoľahlivý priemyselný výkon

Dufew používa riadené výrobné procesy na podporu stabilnej prevádzky v prostrediach priemyselnej automatizácie. Kľúčové úvahy zahŕňajú výber magnetických komponentov, izolačnú štruktúru, overenie elektrických parametrov a hodnotenie tepelnej výkonnosti pre nepretržité prevádzkové podmienky.

Typické aplikácie

Jednofázový filter Dufew je vhodný pre elektronické zariadenia vyžadujúce zlepšený výkon EMC a znížené rušenie elektrického vedenia.

Typické aplikácie zahŕňajú priemyselnú automatizáciu a výrobné zariadenia, ako aj lekársku elektroniku, laboratórne systémy, elektronické výrobné linky a komunikačné zariadenia, kde sa vyžaduje stabilná kvalita napájania a účinná kontrola EMI.

Možnosť prispôsobeného dizajnu

Rôzne aplikácie vyžadujú rôzne filtračné charakteristiky. Dufew Electric poskytuje prispôsobené riešenia na základe menovitého napätia, menovitého prúdu, výkonových charakteristík zariadenia, požiadaviek EMC, inštalačného priestoru a podmienok prostredia.

Technická podpora zahŕňa výber produktov, párovanie parametrov a hodnotenie aplikácie, aby pomohla určiť vhodnú konfiguráciu filtra pre zamýšľané zariadenie a prevádzkové podmienky.

Výrobná kapacita a zabezpečenie kvality

Dufew Electric sa špecializuje na komponenty priemyselnej výkonovej elektroniky, vrátane EMI filtrov, harmonických filtrov, reaktorov, brzdových odporov a prispôsobených elektrických riešení. Pre výrobu jednofázových filtrov kľúčové procesy zahŕňajú výrobu magnetických komponentov, presnú montáž, testovanie elektrických parametrov, overovanie izolačného výkonu a hodnotenie tepelnej spoľahlivosti.

Kľúčové kontroly kvality môžu zahŕňať:

- Testovanie izolačného odporu
- Testovanie dielektrickej odolnosti
- Overenie elektrického výkonu
- Kontrola konečného vzhľadu

Dufew Electric podporuje výrobu OEM, riešenia filtrov na mieru, technickú podporu aplikácií a spoluprácu na priemyselných projektoch podľa požiadaviek zákazníka.

Technické špecifikácie

Jednofázový filter vs. trojfázový filter

FAQ

Otázka 1: Aké zariadenie vyžaduje jednofázový filter?

Jednofázový filter sa bežne používa pre jednofázové systémy VFD, servopohony, spínané zdroje napájania, systémy UPS, priemyselné ovládače a iné elektronické zariadenia vyžadujúce potlačenie EMI.

Q2: Kde by mal byť nainštalovaný filter EMI?

Filter by mal byť nainštalovaný na strane vstupu striedavého prúdu medzi napájací zdroj a svorky zariadenia. Správna inštalácia pomáha zabrániť návratu rušenia generovaného zariadením do elektrickej siete.

Q3: Môže byť tento filter použitý na výstupnej strane meniča?

Nie. Vstupné EMI filtre sú určené na potlačenie rušenia elektrického vedenia. VFD výstupné aplikácie vyžadujú špeciálne výstupné filtre, sínusové filtre alebo dv/dt filtre.

Q4: Ako by sa mal vybrať správny model filtra?

Pri výbere by sa malo brať do úvahy menovité napätie, prevádzkový prúd, typ zariadenia, požiadavky EMC, prostredie inštalácie a priestor skrine. Dufew poskytuje prispôsobené odporúčania založené na skutočných podmienkach aplikácie.
