Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.
Priemyselné meniče frekvencie (VFD) sú veľmi citlivé na problémy s kvalitou napájania, vrátane kolísania napätia, elektrických prepätí a harmonického rušenia generovaného obvodmi usmerňovača. Keď viacero pohonov pracuje na rovnakom napájacom systéme, nadmerný harmonický prúd a prechodné poruchy môžu viesť k poruchám meniča, poškodeniu kondenzátora DC zbernice, abnormálnym alarmom alebo neočakávanému vypnutiu systému.

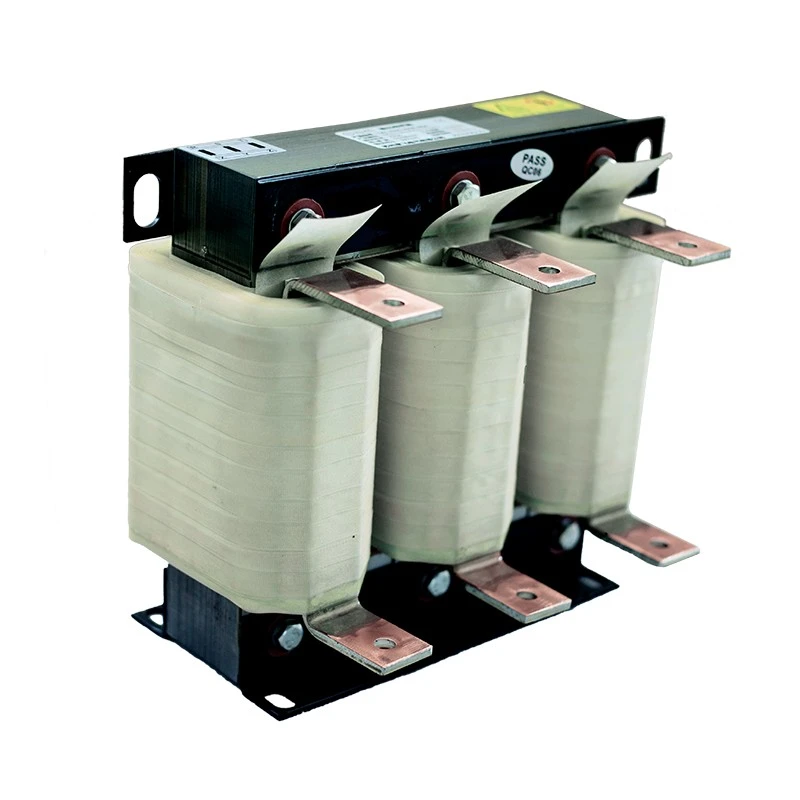

Riešenia Dufew Electric Input Line Reactor sú inštalované v sérii medzi zdrojom striedavého prúdu a vstupnou stranou VFD. Pridaním riadenej impedancie do silového obvodu tlmivka obmedzuje harmonický prúd, znižuje štartovací prúd, zlepšuje stabilitu napätia a predlžuje životnosť komponentov meniča.
Reaktor využíva nízkostratové jadrá z kremíkovej ocele valcované za studena, vysokoteplotné izolačné materiály a optimalizované štruktúry vinutia na zabezpečenie spoľahlivej prevádzky v nepretržitých priemyselných podmienkach. Pre aplikácie s vysokým prúdom je k dispozícii technológia navíjania fólie na dosiahnutie kompaktného dizajnu, zlepšeného odvodu tepla a stabilného elektrického výkonu.
Mnoho porúch VFD je spôsobených skôr zlou kvalitou napájania ako poruchami meniča. Inštalácia vstupného linkového reaktora pomáha chrániť systémy pohonu pred elektrickými poruchami a zlepšuje celkovú spoľahlivosť zariadenia.
Bežné riešené problémy zahŕňajú:
- Vysoký rázový prúd na vstupe počas spúšťania VFD
- Harmonické znečistenie spôsobené usmernením diód
- Trojfázová nerovnováha napätia
- Časté alarmy prepätia meniča
- Poškodenie kondenzátora DC zbernice a mostíka usmerňovača
- Rušenie medzi viacerými systémami VFD
Dufew Input Line Reactor znižuje harmonický prúd generovaný obvodmi usmerňovača VFD a pomáha minimalizovať harmonickú spätnú väzbu do priemyselnej energetickej siete.
Zlepšuje kvalitu napájania znížením skreslenia tvaru vlny, zlepšením kompatibility viacerých systémov VFD a poskytnutím lepšej ochrany pre kondenzátory na korekciu účinníka a citlivé riadiace zariadenia.
Počas spúšťania VFD, zrýchlenia alebo náhlych zmien záťaže môžu elektrické rázy a kolísanie prúdu ovplyvniť stabilitu systému.
Reaktor pomáha znižovať štartovací prúd, obmedzuje prechodný nárazový prúd, chráni komponenty invertorového usmerňovača a znižuje riziko prepätia jednosmernej zbernice pre lepšiu spoľahlivosť systému.
Reaktory Dufew sa vyrábajú zo spoľahlivých materiálov a profesionálnych výrobných procesov, vrátane nízkostratových jadier z kremíkovej ocele valcovaných za studena, izolačných materiálov triedy F, procesu vákuovej impregnácie a technológie vytvrdzovania pri vysokej teplote.
K dispozícii sú medené alebo hliníkové možnosti vinutia, ktoré spĺňajú rôzne aplikačné požiadavky. Optimalizovaná magnetická štruktúra pomáha znižovať vibrácie, hluk a nárast teploty počas dlhodobej prevádzky.
Ako profesionálny výrobca priemyselných energetických komponentov Dufew poskytuje prispôsobené riešenia reaktorov založené na rôznych aplikačných požiadavkách a prevádzkových podmienkach.
Možnosti prispôsobenia zahŕňajú:
- Menovité napätie a menovitý prúd
- Pokles napätia a menovitý výkon VFD
- Inštalačné rozmery a prevádzkové prostredie
- Navíjací materiál
Dostupné štruktúry zahŕňajú:
- Otvorená štruktúra IP00
- Krytie s krytím IP20
- Vertikálna alebo horizontálna inštalácia
- Medené vinutie alebo hliníkové vinutie
Riešenia Dufew Input Line Reactor sú široko používané v priemyselných aplikáciách vyžadujúcich zlepšenú kvalitu napájania, ochranu meniča a stabilný elektrický výkon.
Typické aplikácie zahŕňajú:
- Systémy pohonu s premenlivou frekvenciou (VFD) a riadiace skrine priemyselných motorov
- Servopohony, výťahy a zdvíhacie zariadenia
- Žeriavy a prístavné stroje pracujúce v náročných podmienkach zaťaženia
- Valcovne, čerpadlá a ventilátory vyžadujúce spoľahlivú nepretržitú prevádzku
- Vstrekovacie stroje a zariadenia priemyselnej automatizácie
- Systémy premeny obnoviteľnej energie s vysokými požiadavkami na kvalitu energie
Input Line Reactor sa odporúča pre aplikácie s:
| Podmienka aplikácie | Odporúčanie |
|---|---|
| Viaceré VFD zdieľajúce jeden zdroj napájania | Odporúčané |
| Kapacita napájania ≥600kVA | Odporúčané |
| VFD inštalované v blízkosti veľkokapacitného transformátora | Odporúčané |
| Trojfázová nerovnováha napätia presahuje 1,8% | Odporúčané |
| Energetický systém s harmonickým rušením | Odporúčané |
| Často spínané kondenzátory na korekciu účinníka | Odporúčané |
Čísla modelov Dufew poskytujú informácie o úrovni napätia, type fázy, type reaktora, poklese napätia, menovitom prúde, štruktúre jadra, spôsobe inštalácie a materiáli vinutia.
| kód | Popis |
|---|---|
| CAL | Séria AC reaktorov |
| 4 | Úroveň napätia (2=220V, 4=380V, 6=690V) |
| 3 | Číslo fázy (3 = trojfázové, 1 = jednofázové) |
| 1 | Typ reaktora (1=vstupný reaktor, 2=výstupný reaktor) |
| 2 | Pokles napätia (2 = 2 %, 1 = 1 %) |
| 0250 | Menovitý prúd (0250=250A, 2500=2500A) |
| EI | Štruktúra jadra (EI=trojfázové jadro, používateľské rozhranie=jednofázové jadro) |
| S | Typ inštalácie (S=vertikálne, W=horizontálne) |
| A | Materiál vinutia (A = hliník, C = meď) |
Príklad: CAL-4312-0250-EISA
380V trojfázová vstupná linková reaktor s 2% poklesom napätia, menovitým prúdom 250A, štruktúrou jadra EI, vertikálnou inštaláciou a hliníkovým vinutím.
| Parameter | Špecifikácia |
|---|---|
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekvencia | 50Hz / 60Hz / K dispozícii je prispôsobená frekvencia |
| Rated Current | 5A - 3800A |
| Pokles napätia | 0,5 % / 1 % / 2 % / 4 % |
| Kapacita preťaženia | 1,5-násobok menovitého prúdu po dobu 60 sekúnd, interval 1 hodina |
| Dielektrická pevnosť | 3000 VAC / 50 Hz / 5 mA / 1 min |
| Izolačný odpor | ≥100MΩ (1000V DC) |
| Stupeň ochrany | IP00 / IP20 |
| Trieda izolácie | Trieda F (155 ℃) |
| Teplotná trieda | T40 |
| Hodnotenie plameňa | UL94V-2 |
| Úroveň hluku | ≤ 65 dB (testované na 1 meter) |
| Životnosť | ≥15 rokov |
| Normy | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric sa špecializuje na výrobu priemyselných energetických komponentov a poskytuje prispôsobené riešenia reaktorov pre globálnych zákazníkov.
Náš proces kontroly kvality zahŕňa:
- Systém manažérstva kvality ISO
- CE certified products
- Testovanie elektrického výkonu
- Testovanie izolačného odporu
- Testovanie odolnosti voči vysokému napätiu
- Testovanie nárastu teploty
- Kontrola hluku
Každý reaktor je pred odoslaním skontrolovaný podľa špecifikácií zákazníka, aby sa zabezpečil spoľahlivý výkon po inštalácii.
Priemyselné reaktory vyžadujú profesionálnu ochranu obalov vzhľadom na ich hmotnosť a elektrickú štruktúru.
Dufew poskytuje:
- Balenie odolné voči vlhkosti
- Nárazuvzdorné upevnenie vo vnútri drevených puzdier
- Prispôsobené balenie na základe veľkosti a hmotnosti produktu
- Exportné štandardné dopravné riešenia
Možnosti dopravy:
| Spôsob dopravy | Aplikácia |
|---|---|
| Námorná preprava | Zásielka veľkého množstva a ťažkých priemyselných zariadení |
| Letecká preprava | Naliehavé vzorky alebo malé reaktory |
| Pozemná doprava | Vnútroštátna a regionálna dodávka |
Medzi napájací zdroj striedavého prúdu a vstupné svorky VFD by mala byť nainštalovaná vstupná tlmivka. Je navrhnutý tak, aby redukoval harmonické problémy na strane siete, potláčal elektrické rušenie a chránil vstupný obvod meniča. Nemal by sa inštalovať medzi výstup VFD a motor.
Bežné možnosti poklesu napätia zahŕňajú 0,5 %, 1 %, 2 % a 4 %.
Pre všeobecné aplikácie VFD sa bežne volí 2% pokles napätia. Systémy so silným harmonickým rušením alebo nestabilnými podmienkami napájania môžu vyžadovať vyššiu impedanciu na základe požiadaviek aplikácie.
Závisí to od konštrukcie systému a prevádzkových podmienok. Vo väčšine priemyselných aplikácií sa pre každý VFD odporúča použiť samostatný reaktor na dosiahnutie lepšieho harmonického riadenia a ochrany.
Reaktor vyžaduje minimálnu údržbu. Pravidelná kontrola by sa mala zamerať na:
- Tesnosť koncových spojov
- Hromadenie prachu
- Abnormálny hluk
- Nárast teploty
Správne vetranie, správna inštalácia a pravidelná kontrola pomáhajú udržiavať dlhodobú spoľahlivosť.
