Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.
Load Resistor Box je elektrické testovacie zariadenie, ktoré používa odporové prvky na simuláciu skutočných podmienok spotreby energie elektrického zariadenia. Premenou elektrickej energie na riadené teplo počas prevádzky umožňuje inžinierom vyhodnocovať stabilitu výstupu, zaťažiteľnosť, odozvu na preťaženie, ochranné funkcie a dlhodobú prevádzkovú spoľahlivosť.
Na rozdiel od riešení s brzdným odporom, ktoré sú navrhnuté hlavne na absorbovanie regeneratívnej energie zo spomalenia motora, skrinka so záťažovým odporom funguje ako kontrolovateľná testovacia záťaž na overenie výkonu zdrojov energie a zariadení na premenu energie.
Zostava vnútorného odporu pozostáva z viacerých vlnitých odporových prvkov usporiadaných prostredníctvom sériových a paralelných pripojení na dosiahnutie rôznych konfigurácií záťaže. Nezávislé sekcie záťaže umožňujú užívateľom upraviť testovacie podmienky prepínaním rôznych skupín odporov bez zmeny celkovej hardvérovej štruktúry.
Pracovný proces možno opísať takto:
Výstup energetického zariadenia → Vstup záťažovej skrinky rezistora → Spotreba záťaže rezistora → Vyhodnotenie údajov o výkone

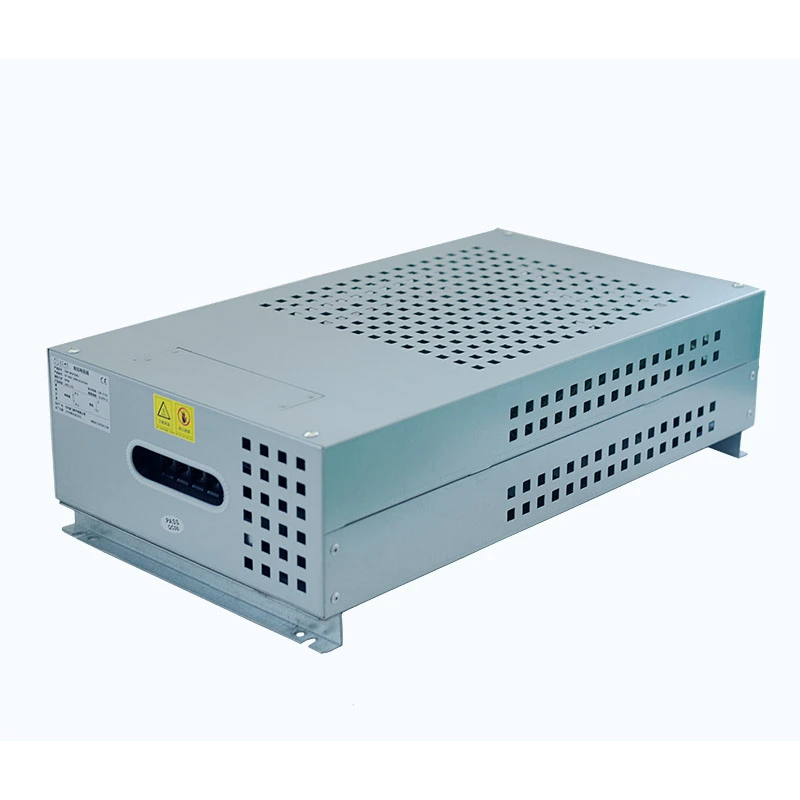

Kryt je vyrobený z hliníkovo-zinkového oceľového plechu, ktorý poskytuje mechanickú ochranu, účinný odvod tepla, odolnosť proti korózii a pohodlnú inštaláciu. Pre externé elektrické pripojenie je integrovaná špeciálna svorkovnica, zatiaľ čo pre aplikácie vyžadujúce nepretržitú prevádzku s vysokým výkonom je k dispozícii voliteľné chladenie núteným vzduchom.
| Parameter | Špecifikácia |
|---|---|
| Výkonový rozsah | 1KW-30KW |
| Pracovné napätie | ≤ 1200 V |
| Rozsah odporu | 0,01Ω---1KΩ |
| Tolerancia odporu | ±3/±5/±10 |
| Stupeň ochrany | IP20/IP23 |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL 94V-2 |
| Štandardné dodržiavanie | GB-5792 |
Zariadenie poskytuje riadené podmienky zaťaženia na overenie menovitého výkonu UPS, odozvy na preťaženie, stability napätia a dlhodobého prevádzkového výkonu. Použitím rôznych úrovní záťaže môžu inžinieri vyhodnotiť správanie UPS v podmienkach, ktoré viac zodpovedajú skutočným prevádzkovým požiadavkám.
Ako umelé elektrické zaťaženie možno zariadenie použiť na overenie kapacity generátora pred uvedením do prevádzky alebo počas plánovanej údržby. Typické aplikácie zahŕňajú testovanie naftového generátora, kontrolu záložného energetického systému a akceptačné testovanie vo výrobe, ktoré pomáha potvrdiť výstupný výkon pri definovaných podmienkach zaťaženia.
Riadená odporová záťaž umožňuje inžinierom vyhodnotiť kapacitu výstupného prúdu, tepelný výkon, ochranné funkcie a dlhodobú prevádzkovú spoľahlivosť meničov a napájacích zdrojov. Nastaviteľné podmienky zaťaženia tiež podporujú testovanie v rôznych fázach prevádzky zariadenia.
Systém poskytuje riadené vybíjacie zaťaženie pre batériové systémy, zariadenia PCS a systémy riadenia energie, čo umožňuje inžinierom posúdiť výkon vybíjania a prevádzkovú stabilitu pri špecifikovaných elektrických podmienkach.
Vnútorné obvody sú rozdelené do viacerých nezávislých skupín záťaží, čo umožňuje progresívne nastavenie výkonu podľa požadovaného profilu testu. Táto konfigurácia podporuje flexibilné kombinácie záťaže, opakovateľné testovacie podmienky a jednoduchšiu izoláciu porúch, keď si jednotlivé sekcie vyžadujú kontrolu.
Systém dokáže reprodukovať rôzne podmienky zaťaženia, od prevádzky s nízkou záťažou cez testovanie pri plnom zaťažení a krátkodobé preťaženie, čo umožňuje inžinierom vyhodnotiť výkon zariadenia v širšom prevádzkovom rozsahu.
| Skúšobná podmienka | Účel |
|---|---|
| Ľahké zaťaženie | Overte prevádzku s nízkou spotrebou energie |
| Polovičné zaťaženie | Skontrolujte výkon pri strednom zaťažení |
| Plné zaťaženie | Potvrďte menovitú kapacitu |
| Preťaženie | Vyhodnoťte schopnosť ochrany |
Integrovaná štruktúra terminálu môže byť nakonfigurovaná pre AC aj DC testovacie aplikácie, čo poskytuje väčšiu flexibilitu pri testovaní rôznych typov energetických zariadení. S maximálnym pracovným napätím 1200 V môže systém vyhovieť rôznym požiadavkám na testovanie priemyselného výkonu bez toho, aby bolo potrebné meniť základnú štruktúru odporu.
Pred inštaláciou vyberte príslušný výkon, hodnotu odporu a stupeň ochrany podľa výstupného výkonu testovaného zariadenia, požadovaných testovacích podmienok a prostredia inštalácie. Správne prispôsobenie špecifikácií je nevyhnutné pre bezpečný rozptyl energie počas testovania.
Pred inštaláciou skontrolujte kryt, svorkovnice a chladiaci systém, aby ste sa uistili, že zariadenie je neporušené a pripravené na prevádzku. Akékoľvek viditeľné poškodenie alebo abnormality by mali byť odstránené pred elektrickým pripojením.
Zariadenie nainštalujte na dobre vetranom mieste s dostatočnou vzdialenosťou pre odvod tepla. Oblasť inštalácie by mala byť mimo dosahu horľavých materiálov, podmienok obmedzeného prúdenia vzduchu a nadmernej vlhkosti, ktoré by mohli ovplyvniť bezpečnú prevádzku.
Na bezpečnú inštaláciu jednotky na podlahu alebo určenú testovaciu platformu použite montážne otvory na kryte. Montážna konštrukcia by mala byť vhodná pre hmotnosť zariadenia a prevádzkové podmienky.
Pripojte výstupné svorky testovaného zariadenia k vstupným svorkám záťaže podľa dodanej schémy zapojenia. Pri jednosmerných aplikáciách musí byť potvrdená polarita, pričom všetky svorkové spoje by mali byť riadne utiahnuté a pripojené pomocou káblov vhodných pre očakávaný prúd.
Po overení úplného elektrického pripojenia začnite testovať pri nízkej úrovni zaťaženia a postupne zvyšujte aktívne časti zaťaženia podľa skúšobného postupu. Počas prevádzky monitorujte teplotu rezistora a ďalšie relevantné prevádzkové podmienky, aby ste sa uistili, že zariadenie zostane v špecifikovanom rozsahu.
Dufew Load Resistor Box je navrhnutý na dlhodobé elektrické testovanie a pred dodaním prechádza overením elektrického a mechanického výkonu. Testovanie sa zameriava na charakteristiky odporu, elektrickú bezpečnosť, mechanickú integritu a stabilnú prevádzku pri rôznych podmienkach zaťaženia, čo pomáha zaistiť spoľahlivý výkon v priemyselných testovacích prostrediach.
| Elektrické charakteristiky | Podmienky testu | Výkon |
|---|---|---|
| Dielektrická pevnosť | 2500VAC/50Hz/60S | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | Izolačný odpor ≥100MΩ |
| Krátkodobé preťaženie | 10-násobok menovitého výkonu 5S | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | Cyklická prevádzka (vybíjanie 10 s, interval 90 s) | Viac ako 9000 h |
| Vlhké teplo v ustálenom stave | 40 °C ± 2/90 % - 95 % RH/100 h | △R≤±）(1%R+0,05Ω） |
| Rýchla zmena teploty | -55 ℃, 55 ℃, 155 ℃ každý na 15 minút, 5 cyklov | △R≤±）(2%R+0,05Ω） |
| Tepelná odolnosť | 350 ℃/2h | Bez zjavného zafarbenia alebo poškodenia |
| Teplotný koeficient | Porovnanie medzi odporom pri menovitom zaťažení a statickým odporom | Menej ako 300 ppm/℃ |
| Spomaľovanie horenia | 10-násobok menovitého výkonu počas 5 minút | Červená žiara, ale žiadny plameň |
Štruktúra krytu je navrhnutá tak, aby vydržala prepravu, inštaláciu a priemyselné prevádzkové prostredie. Mechanické testy zaisťujú, že si terminálový systém a konštrukcia krytu zachovajú spoľahlivosť počas dlhodobého používania.
| Mechanické vlastnosti | Podmienky testu | Výkon |
|---|---|---|
| Koncová sila | 45N/30S | Bez uvoľnenia alebo viditeľného poškodenia |
| Odolnosť proti vibráciám | 5-200 Hz, 1 g, 98 m/S² | Bez viditeľného poškodenia konštrukcie |
| Tepelná odolnosť pri spájkovaní | Olovená koncovka ponorená do 350±5℃ spájky na 3S | △R≤±（1%R+0,05Ω） Žiadne viditeľné vonkajšie poškodenie, jasné označenie |
| Spájkovateľnosť | Koncovka ponorená do 235±5℃ spájky na 5S | Pokrytie povrchu terminálu spájkovaním ≥95 % |
Rôzne požiadavky na testovanie vyžadujú rôzne podmienky zaťaženia. Vnútorné skupiny rezistorov je možné nakonfigurovať do viacerých nezávislých sekcií, čo umožňuje používateľom upraviť aplikované zaťaženie podľa skutočných testovacích postupov.
Typické konfigurácie zahŕňajú:
| Režim načítania | Účel testovania |
|---|---|
| Nízka záťaž | Overte výkon pri spustení a prevádzku s nízkou spotrebou energie |
| Stredná záťaž | Vyhodnoťte schopnosť čiastočného výstupu |
| Plné zaťaženie | Potvrďte menovitý výkon |
| Preťaženie Zaťaženie | Skontrolujte odozvu ochrany a stabilitu systému |
Tento prierezový dizajn umožňuje inžinierom vykonávať viacero testov s jednou jednotkou namiesto prípravy niekoľkých zaťažovacích zariadení s pevnou hodnotou.
Na testovanie výroby, laboratórne overovanie a hodnotenie spoľahlivosti zariadení musí záťažové zariadenie často pracovať v nepretržitých a náročných podmienkach. Dufew Load Resistor Box je navrhnutý so stabilným odporovým výkonom, optimalizovanou štruktúrou odvádzania tepla, nezávislým zoskupením odporov a voliteľným chladením núteným vzduchom na podporu dlhodobého vysokovýkonného testovania.
Vďaka tomuto dizajnu je vhodný pre aplikácie, ako sú testy starnutia v továrni, overenie výkonu generátora, hodnotenie spoľahlivosti UPS a testovanie napájacieho zdroja, kde sa vyžadujú konzistentné podmienky zaťaženia.
Suzhou Dufew Electrical Co., Ltd. uplatňuje štruktúrované postupy kontroly kvality počas celého výrobného procesu, zahŕňajúce kontrolu materiálu, kontrolu montáže a konečné overenie výkonu. Každá fáza je riadená tak, aby bola zaistená elektrická spoľahlivosť, mechanická stabilita a konzistentný výkon produktu.
Vstupné materiály sú pred výrobou kontrolované, aby sa overila kvalita odporových prvkov, materiálov kovových krytov, komponentov svoriek a izolačných materiálov.
Počas montáže Dufew kontroluje zoskupenie odporov, spoľahlivosť elektrického pripojenia, izolačnú vzdialenosť a mechanické upevnenie, aby sa zabezpečilo, že hotový výrobok spĺňa technické požiadavky.
Pred dodaním prejde každá jednotka komplexným overením vrátane merania odporu, testovania izolácie, testovania dielektrickej pevnosti, štrukturálnej kontroly a kontrol funkčnosti.
Suzhou Dufew Electrical Co., Ltd. sa špecializuje na komponenty výkonovej elektroniky vrátane rezistorov, brzdových systémov, reaktorov, transformátorov a výkonových filtrov. Vďaka skúsenostiam v oblasti priemyselnej automatizácie, energetických systémov a aplikácií elektrických zariadení Dufew chápe praktické požiadavky na spoľahlivé testovacie prostredia.
Rôzne testovacie projekty vyžadujú rôzne elektrické a mechanické konfigurácie. Dufew poskytuje prispôsobené riešenia podľa menovitého výkonu, hodnoty odporu, úrovne napätia, stupňov záťaže, požiadaviek na chladenie, konštrukcie krytu a podmienok inštalácie, čím pomáha zákazníkom dosiahnuť vhodný testovací výkon pre konkrétne zariadenia.
Dufew podporuje výrobcov zariadení, systémových integrátorov, elektrických distribútorov a priemyselných používateľov technickou pomocou, prispôsobenou výrobou a štandardizovanými výrobnými procesmi. Tieto schopnosti pomáhajú zabezpečiť stabilné dodávky a spoľahlivé elektrické riešenia pre globálne priemyselné aplikácie.
Systém záťažového testovania vyžaduje nielen dostatočnú výkonovú kapacitu, ale aj presnú simuláciu záťaže, stabilnú dlhodobú prevádzku a pohodlnú obsluhu. V porovnaní s pevnými jednoduchými odpormi alebo konvenčnými riešeniami brzdových odporov poskytuje Dufew Load Resistor Box flexibilnejšie testovacie funkcie na overenie energetických zariadení.
| Porovnávacia dimenzia | Načítať rezistorovú skrinku | Tradičná skrinka s jedným rezistorom / brzdovým odporom |
|---|---|---|
| Hlavný účel aplikácie | Určené na testovanie energetických zariadení, testy starnutia a overovanie výkonu UPS, generátorov, meničov a napájacích zdrojov. | Hlavne navrhnuté pre spotrebu energie počas brzdenia motorom alebo aplikácií s pevným odporom. |
| Možnosť nastavenia zaťaženia | Viaceré nezávislé rezistorové sekcie umožňujú postupné prepínanie záťaže na simuláciu rôznych prevádzkových podmienok. | Zvyčajne poskytuje pevné hodnoty odporu s obmedzenou alebo žiadnou nastaviteľnou zaťažiteľnosťou. |
| Testovanie flexibility | Podporuje simuláciu nízkej záťaže, polovičnej záťaže, plnej záťaže a preťaženia pre komplexné vyhodnotenie zariadenia. | Používa sa hlavne pre jeden prevádzkový stav a nemôže efektívne simulovať rôzne testovacie scenáre. |
| AC/DC kompatibilita | Navrhnuté s jednotným terminálovým pripojením, ktoré umožňuje testovanie zariadení so striedavým aj jednosmerným prúdom podľa konfiguračných požiadaviek. | Mnohé riešenia sú navrhnuté pre špecifické aplikácie DC zbernice alebo brzdenia a majú obmedzenú všestrannosť. |
| Prevádzka s nepretržitým zaťažením | Optimalizovaná štruktúra krytu a tepelný dizajn podporujú dlhodobé testovanie zaťaženia a starnutie. | Mnohé produkty s brzdovými odpormi sa zameriavajú na krátkodobú absorpciu energie a pri nepretržitom zaťažení môžu zaznamenať vyšší nárast teploty. |
| Pohodlie údržby | Nezávislé záťažové obvody zjednodušujú kontrolu a odstraňovanie porúch. Jednotlivé sekcie je možné pri údržbe kontrolovať samostatne. | Pevné vnútorné štruktúry komplikujú odstraňovanie problémov a výmenu. |
Zariadenia na testovanie záťaže sa používajú hlavne na simuláciu elektrického zaťaženia a overenie výkonu energetických systémov vrátane výstupnej kapacity, stability a odozvy na preťaženie generátorov, systémov UPS, meničov a napájacích zdrojov. Riešenia brzdových odporov sa používajú hlavne v systémoch pohonu motorov na absorbovanie regeneračnej energie počas spomaľovania a zabránenie prepätiu jednosmernej zbernice.
Systém využíva sekčné riadenie záťaže, kde sú vnútorné skupiny odporov rozdelené do nezávislých obvodov. Prepínaním rôznych sekcií môžu používatelia simulovať rôzne prevádzkové podmienky, vrátane nízkej záťaže, čiastočného zaťaženia, menovitého zaťaženia a podmienok preťaženia. Táto konfigurácia zlepšuje flexibilitu a opakovateľnosť testovania.
Spôsob chladenia sa volí podľa kapacity výkonu, doby prevádzky, prostredia inštalácie a požiadaviek na odvod tepla. Štandardné konfigurácie využívajú prirodzené prúdenie vzduchu, zatiaľ čo pre aplikácie vyžadujúce vyšší výkon alebo predĺženú nepretržitú prevádzku možno pridať nútené chladenie vzduchom.
áno. Dufew Electric dokáže prispôsobiť hodnoty odporu, menovitý výkon, úrovne napätia, stupne zaťaženia, metódy chladenia, konštrukcie krytu a konfigurácie svoriek podľa špecifických testovacích požiadaviek.
Je vhodný na overovanie výkonu, testovanie údržby, testy starnutia a laboratórne hodnotenie generátorov, systémov UPS, meničov, napájacích zdrojov jednosmerného prúdu, nabíjačiek, zariadení na konverziu na skladovanie energie a iných priemyselných energetických systémov.
áno. Dufew Electric poskytuje inžiniersku podporu založenú na špecifikáciách zákazníckych zariadení a testovacích požiadavkách, pomáha navrhovať vhodné konfigurácie pre rôzne výkonové kapacity, elektrické podmienky a inštalačné prostredia.
