Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.
Počas procesu brzdenia systému pohonu s premenlivou frekvenciou môže motor generovať regeneračnú energiu, keď sa rýchlosť otáčania zníži. Ak táto energia nemôže byť efektívne spotrebovaná, napätie DC zbernice sa zvýši a môže spustiť ochranu meniča.

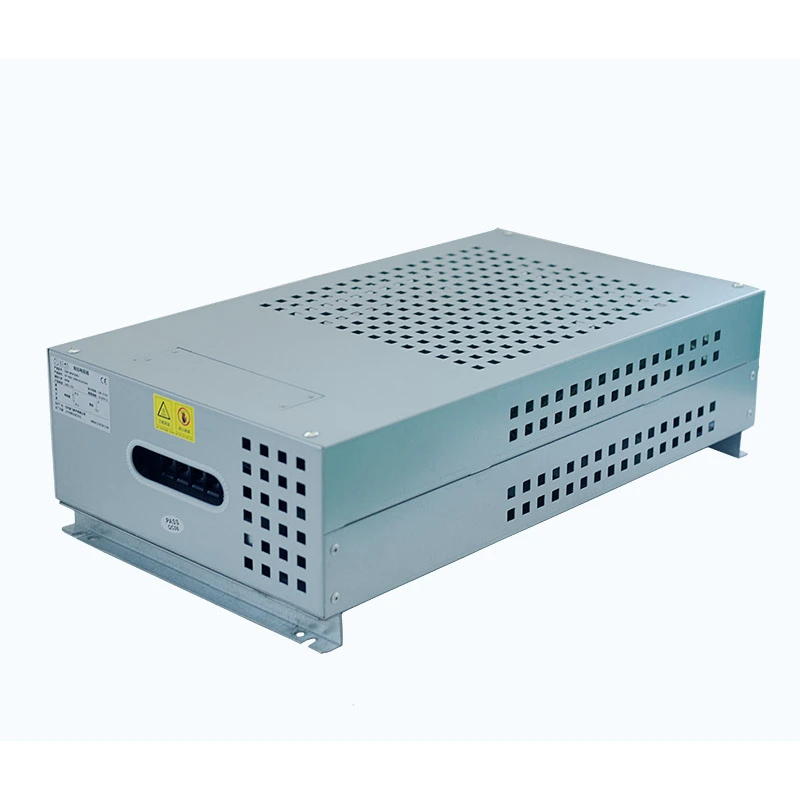

Dufew Electric Braking Resistor Box je navrhnutý tak, aby spolupracoval s brzdovými jednotkami na rozptýlenie tejto prebytočnej energie cez odporové prvky. Vnútorné vlnité rezistory sú zostavené podľa požadovaných hodnôt výkonu a odporu, zatiaľ čo kovový kryt poskytuje mechanickú ochranu a zlepšuje odvod tepla.
Integrovaný dizajn kombinuje odporové prvky, pripojovacie svorky a komponenty tepelnej ochrany do jednej kompletnej jednotky, čím zjednodušuje inštaláciu a zlepšuje spoľahlivosť systému v priemyselných aplikáciách.
| Parameter | Špecifikácia |
|---|---|
| Menovitý výkon | 1 kW - 30 kW |
| Pracovné napätie | ≤ 1200 V |
| Rozsah odporu | 0,01Ω-1kΩ |
| Tolerancia odporu | ±3 %, ±5 %, ±10 % |
| Stupeň ochrany | IP20 / IP23 (prispôsobiteľné) |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Štandardné | GB-5792 |
Vnútorné vlnité odporové prvky sú profesionálne usporiadané a upevnené vo vnútri krytu, aby poskytovali stabilný elektrický výkon. Integrovaný dizajn zjednodušuje inštaláciu a eliminuje potrebu dodatočnej montáže odporu na mieste zákazníka.
Kryt využíva vetracie otvory a optimalizovaný vnútorný priestor na zlepšenie cirkulácie vzduchu. Počas krátkodobých cyklov brzdenia s vysokým výkonom poskytuje konštrukcia dostatočnú kapacitu akumulácie tepla a pomáha rýchlo uvoľniť nahromadené teplo.
V blízkosti vykurovacích komponentov je inštalovaný teplotný ochranný spínač. Keď vnútorná teplota prekročí prednastavenú bezpečnostnú hodnotu, ochranný systém odpojí obvod, aby sa znížilo riziko prehriatia.
Odporová skrinka podporuje rôzne spôsoby inštalácie vrátane montáže na podlahu a inštalácie platformy zariadenia. Štandardné montážne otvory uľahčujú integráciu s priemyselnými riadiacimi systémami.
- Navrhnuté pre brzdenie VFD: Zodpovedá bežným invertorovým brzdovým systémom, aby efektívne zvládali regeneračnú energiu.
- Stabilná prepäťová ochrana: Odvádza prebytočnú energiu generovanú počas spomaľovania motora a núdzového zastavenia.
- Schopnosť silného impulzného preťaženia: Vhodné pre časté zrýchľovanie, brzdenie a prerušovanú prevádzku s vysokým výkonom.
- Modulárna konfigurácia odporu: Podporuje prispôsobené kombinácie výkonu a odporu podľa prevádzkových podmienok.
- Integrovaný ochranný dizajn: Obsahuje pripojovacie svorky a komponenty tepelnej ochrany pre bezpečnejšiu prevádzku.
- Spoľahlivý priemyselný výkon: Vhodné pre vysokovýkonné zariadenia pracujúce v nepretržitých brzdných cykloch.
Riešenia brzdových odporov Dufew sú vhodné pre priemyselné zariadenia, ktoré vyžadujú riadený rozptyl energie počas spomaľovania, zastavovania alebo dynamických zmien zaťaženia. Bežne sú integrované do zdvíhacích systémov, zariadení na manipuláciu s materiálom, priemyselných strojov, testovacích systémov výkonovej elektroniky a aplikácií obnoviteľnej energie.
V prípade výťahov, vežových žeriavov, kladkostrojov, zdvíhacích plošín a navijakov absorbuje rezistor regeneračnú energiu generovanú počas spúšťania a spomaľovania, čím pomáha systému pohonu udržiavať stabilnú prevádzku počas častých cyklov štart-stop a zmeny zaťaženia.
Pásové dopravníky, zakladače a ťažké prepravné zariadenia často vyžadujú kontrolované brzdenie pri manipulácii s veľkými alebo presúvajúcimi sa nákladmi. Rezistorové riešenie pomáha rozptýliť regeneračnú energiu a podporuje spoľahlivé spomalenie pri nepretržitej manipulácii s materiálom.
Valcovacie stolice, odstredivky, vstrekovacie stroje, CNC zariadenia a iné motorom poháňané stroje môžu pri rýchlych zmenách rýchlosti vytvárať značnú regeneračnú energiu. Správne nakonfigurovaný brzdný odpor pomáha zlepšiť brzdný výkon a chrániť súvisiaci systém pohonu.
Riešenie možno integrovať aj do vysokovýkonných systémov testovania záťaže a platforiem na testovanie starnutia elektrických zariadení, kde je potrebný riadený odpor na simuláciu prevádzkového zaťaženia a vyhodnotenie výkonu zariadenia za definovaných podmienok.
Meniče veternej energie, trakčné systémy železničnej dopravy a zariadenia na riadenie energie môžu vyžadovať spoľahlivé rozptýlenie energie počas brzdenia, nastavovania alebo prechodných prevádzkových podmienok. Prispôsobené konfigurácie odporu môžu byť prispôsobené napätiu, výkonu a požiadavkám na pracovný cyklus týchto systémov.
| Výkonová položka | Skúšobná podmienka | Požiadavka |
|---|---|---|
| Dielektrická pevnosť | 2500VAC, 50Hz/60S | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10-násobok menovitého výkonu, 5S | Bez viditeľných poškodení |
| Načítať Život | Cyklická prevádzka | > 9000 h |
| Test vlhkého tepla | 40 ℃ ± 2 ℃, 90 % - 95 % RH, 100 h | △R≤±(1%R+0,05Ω) |
| Cyklovanie teploty | Cyklovanie -55℃/55℃/155℃ | △R≤±(2%R+0,05Ω) |
| Tepelná odolnosť | 350 ℃/2h | Bez zjavného poškodenia |
| Teplotný koeficient | Stav menovitého zaťaženia | <300 ppm/℃ |
| Výkonová položka | Skúšobná podmienka | Požiadavka |
|---|---|---|
| Koncová sila | 45N/30S | Bez uvoľnenia alebo poškodenia |
| Odolnosť proti vibráciám | 5-200 Hz, 1 g | Bez poškodenia konštrukcie |
| Tepelná odolnosť pri spájkovaní | 350±5℃, 3S | Bez viditeľných poškodení |
| Spájkovateľnosť | 235±5℃, 5S | Pokrytie spájkou > 95 % |
Dufew poskytuje prispôsobené riešenia brzdových odporov podľa špecifikácií meniča, prevádzkových podmienok a požiadaviek na inštaláciu. Konfigurácie je možné upraviť pre menovitý výkon, hodnotu odporu, napätie, rozmery krytu, stupeň ochrany, štruktúru inštalácie, usporiadanie svoriek a typ odporového prvku.
Rovnaká platforma krytu môže obsahovať rôzne odporové prvky, vrátane vlnitých, hliníkových a rúrkových typov, čo umožňuje prispôsobenie konfigurácie požadovanej kapacite výkonu, tepelným podmienkam a prostrediu aplikácie.
Dufew Electric integruje zostavu odporových prvkov, výrobu krytu, elektrické testovanie a konečnú kontrolu v rámci štandardizovaného výrobného procesu. Každý stupeň je riadený tak, aby sa zachoval konzistentný elektrický výkon, mechanická kvalita a spoľahlivosť dodávky pre prispôsobené priemyselné aplikácie.
Výrobný proces je podporovaný profesionálnou dielňou pre elektrické komponenty, štandardizovanými montážnymi postupmi, kompletným testovaním výkonu, prispôsobenou výrobnou kapacitou a štandardným exportným balením. Tieto možnosti umožňujú Dufew riadiť projekty od konfigurácie rezistorov až po dodanie hotovej skrine.
Dufew vyberá metódy balenia podľa rozmerov produktu, hmotnosti a požiadaviek na prepravu, pričom používa bezpečnú vnútornú fixáciu a ochranné konštrukcie, aby sa znížilo riziko nárazu počas manipulácie. Balenie je vhodné pre medzinárodné zásielky, ako aj hromadné objednávky a prispôsobené priemyselné projekty.
| Porovnávacia položka | Skrinka brzdového odporu | Záťažový rezistor / samostatný rezistor |
|---|---|---|
| Účel aplikácie | Navrhnuté pre rekuperačné brzdenie meniča a riadenie napätia DC zbernice | Používa sa hlavne na všeobecné testovanie záťaže alebo nezávislé aplikácie |
| Manipulácia s energiou | Optimalizované pre krátkodobé vysokovýkonné brzdné impulzy | Zvyčajne sú navrhnuté pre nepretržitý rozptyl energie |
| Systémová integrácia | Kompletná zostava s krytom a ochrannými komponentmi | Vyžaduje dodatočnú inštaláciu a dizajn ochrany |
| Ochrana proti teplote | Zabudované monitorovanie teploty a bezpečnostná ochrana | Ochrana závisí od návrhu externého systému |
| Priemyselná adaptabilita | Vhodné pre výťahy, žeriavy a vysokovýkonné pohonné systémy | Vhodnejšie pre štandardné testovacie prostredia |
Dufew Electric dodržiava prísne postupy riadenia kvality, aby sa zabezpečila spoľahlivosť a konzistentnosť produktu.
Kontrola kvality zahŕňa:
- Vstupná kontrola materiálu
- Monitorovanie výrobného procesu
- Testovanie elektrického výkonu
- Konečná kontrola výrobku
Certifikáty a protokoly o skúškach sú k dispozícii podľa požiadaviek zákazníka.
Brzdný odpor absorbuje regeneračnú energiu generovanú pri spomalení alebo zastavení motora. Premieňa prebytočnú elektrickú energiu na teplo, čím pomáha predchádzať poruchám prepätia DC zbernice a zlepšuje spoľahlivosť meniča.
Štandardná úroveň ochrany je IP20 alebo IP23. Vyššie úrovne ochrany možno prispôsobiť podľa podmienok inštalácie, ako sú vonkajšie prostredie alebo priemyselné oblasti s prachom a vlhkosťou.
áno. Štruktúra krytu môže byť konfigurovaná s rôznymi odporovými prvkami, vrátane vlnitých rezistorov, rezistorov uložených v hliníku a rúrkových rezistorov, v závislosti od požadovanej aplikácie.
áno. Ak sú menovitý výkon, hodnota odporu a inštalačné podmienky správne zladené, je možné zapojiť viacero jednotiek paralelne, aby sa zabezpečilo vyvážené zdieľanie záťaže a spoľahlivý odvod tepla.
Dufew kontroluje kvalitu prostredníctvom materiálovej kontroly, štandardizovaných výrobných procesov, elektrických testov a finálnej kontroly, aby sa zabezpečil stabilný výkon produktu pre priemyselné aplikácie.
