Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.
Pohony s premenlivou frekvenciou poskytujú efektívne riadenie otáčok motora a správu energie, ale ich vysokofrekvenčná spínacia prevádzka môže spôsobiť harmonické prúdy, kolísanie napätia a dodatočné elektrické namáhanie pripojeného zariadenia.

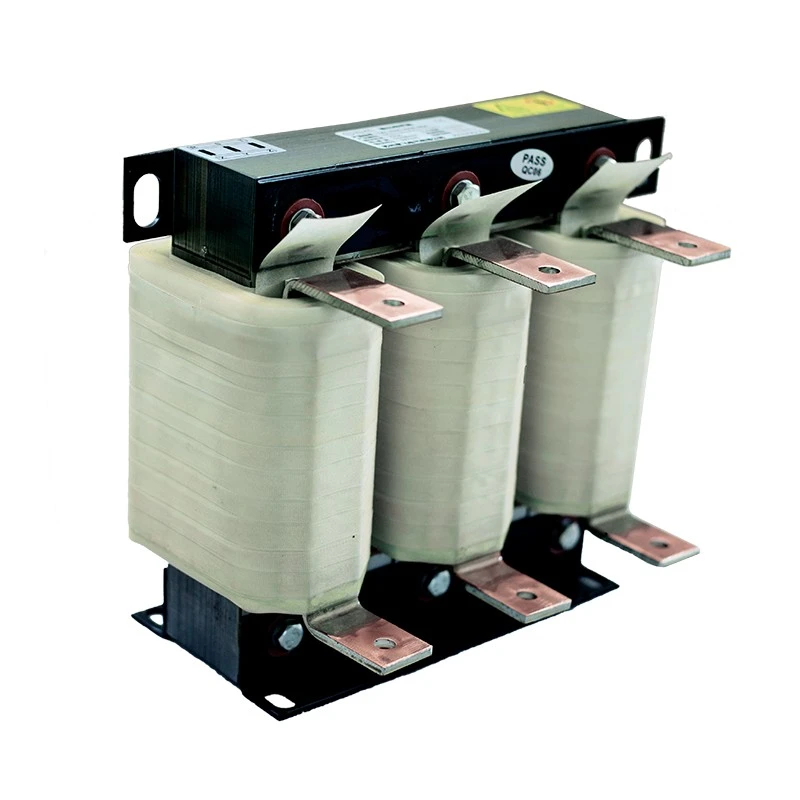

Dufew Electric Variable Frequency Drive Reactor zlepšuje výkon systému VFD pridaním vhodnej impedancie do obvodu. Podľa inštalačnej polohy a systémových požiadaviek poskytuje rôzne ochranné funkcie na strane napájania aj na strane zaťaženia motora.
Výber závisí od toho, či sa hlavný elektrický problém vyskytuje na strane napájania alebo na strane zaťaženia motora.
Keď je inštalovaný na vstupnej strane VFD, reaktor pomáha zlepšovať kvalitu energie, znižovať harmonický vplyv a obmedzovať vplyv prechodného prúdu.
Keď je nainštalovaný na výstupnej strane VFD, pomáha optimalizovať elektrické podmienky na strane motora, znižuje namáhanie súvisiace s prepínaním a zlepšuje spoľahlivosť pohonného systému.
Reaktory Dufew, vyrobené z nízkostratových jadier z kremíkovej ocele valcovaných za studena, izolačných materiálov triedy F, technológie vákuovej impregnácie a optimalizovaných štruktúr vinutia, poskytujú stabilný indukčný výkon, spoľahlivé tepelné charakteristiky a dlhodobú priemyselnú odolnosť.
Rôzne priemyselné prostredia vyžadujú rôzne konfigurácie reaktorov. Dufew poskytuje riešenia založené na aplikáciách podľa skutočných prevádzkových podmienok, štruktúry systému a elektrických požiadaviek, čím pomáha zlepšovať výkon na strane napájania aj na strane motora.
Konfigurácia na vstupnej strane sa inštaluje medzi napájací zdroj a vstupné svorky VFD a používa sa hlavne na zlepšenie elektrického prostredia pohonného systému. Pomáha znižovať vplyv harmonického prúdu a vstupného nárazového prúdu a zároveň zlepšuje stabilitu napájacieho zdroja a obmedzuje rušenie, ktoré môže ovplyvniť PLC, senzory a iné riadiace zariadenia.
Táto konfigurácia je vhodná pre priemyselné zariadenia s viacerými VFD systémami, zariadenia pracujúce v nestabilných podmienkach napájania a aplikácie, kde sa vyžaduje lepšia kvalita napájania.
Konfigurácia na výstupnej strane sa inštaluje medzi výstupné svorky VFD a motor a zameriava sa na zlepšenie prevádzkových podmienok na strane motora. Pomáha znižovať spínacie napätie PWM, zlepšuje kvalitu výstupného tvaru vlny a obmedzuje elektrické rušenie, čím podporuje stabilnejšiu a spoľahlivejšiu prevádzku motora.
Typické aplikácie zahŕňajú diaľkové pripojenia motora, ťažké stroje a zariadenia, kde je dôležitá zvýšená spoľahlivosť motora.
Pre aplikácie ovplyvnené nestabilnými podmienkami napájania alebo harmonickým rušením pomáhajú reaktory znižovať vplyv harmonického prúdu, zlepšujú stabilitu napájania a obmedzujú prechodné zmeny prúdu. Môžu tiež znížiť elektrické rušenie ovplyvňujúce citlivé zariadenia, vďaka čomu sú vhodné pre priemyselné systémy s viacerými pohonmi alebo s prísnymi požiadavkami na kvalitu napájania.
Na strane motora reaktor pomáha znižovať elektrické napätie spôsobené vysokofrekvenčným spínaním a zlepšuje podmienky výstupného obvodu. To podporuje spoľahlivú prevádzku motora a môže pomôcť znížiť abnormálne prerušenia počas náročných prevádzkových podmienok.
Reaktory Dufew využívajú nízkostratové jadrá z kremíkovej ocele valcované za studena, optimalizované konštrukcie magnetických obvodov a technológiu presného vinutia na udržanie stabilných indukčných charakteristík počas nepretržitej prevádzky. Výsledná štruktúra pomáha znižovať magnetické straty a nárast teploty a zároveň podporuje spoľahlivý dlhodobý výkon.
Izolačný systém kombinuje izolačné materiály triedy F s vákuovou impregnáciou a procesmi vytvrdzovania pri vysokej teplote. Táto konštrukcia zlepšuje odolnosť proti vlhkosti, mechanickú pevnosť a tepelnú odolnosť, čím pomáha reaktoru udržiavať spoľahlivý výkon a dlhšiu životnosť v priemyselnom prostredí.
Dufew podporuje prispôsobené riešenia reaktorov na základe menovitého napätia, menovitého prúdu, požiadaviek na pokles napätia, inštalačnej štruktúry, materiálu vinutia a požiadaviek na ochranu. Konfiguráciu je možné prispôsobiť rôznym elektrickým parametrom a rozmiestneniu skríň.
Dostupné možnosti zahŕňajú medené alebo hliníkové vinutia, vertikálnu alebo horizontálnu inštaláciu a rôzne ochranné konštrukcie, ako sú otvorené konštrukcie IP00 a ochranné kryty IP20. Táto flexibilita umožňuje integráciu reaktora do širokej škály VFD a priemyselných energetických systémov.
Reaktorové riešenia Dufew sa široko používajú v:
| Aplikácia | Hlavná požiadavka |
|---|---|
| Systémy pohonu s premenlivou frekvenciou | Zlepšite elektrickú stabilitu a spoľahlivosť |
| Priemyselné automatizačné zariadenia | Znížte elektrické rušenie |
| Čerpadlá a ventilátorové systémy | Podporujte nepretržitú prevádzku motora |
| Žeriavy a zdvíhacie zariadenia | Zlepšite spoľahlivosť pri dynamickom zaťažení |
| Výťahy | Zvýšte stabilitu pohonného systému |
| Vstrekovacie stroje | Zlepšite výkon ovládania motora |
| Textilné stroje | Udržujte stabilnú prevádzku |
| Priemyselné testovacie zariadenia | Zlepšite elektrickú konzistenciu |
Správna konfigurácia reaktora závisí od skutočných požiadaviek na systém.
| Podmienka aplikácie | Odporúčané riešenie |
|---|---|
| Nízka kvalita napájania alebo harmonické rušenie | Reaktor na vstupnej strane |
| Viaceré VFD zdieľajúce jeden zdroj napájania | Reaktor na vstupnej strane |
| Požiadavka na ochranu motora | Reaktor na výstupnej strane |
| Diaľkové pripojenie motora | Reaktor na výstupnej strane |
| Časté zrýchľovanie a spomaľovanie | Reaktor na výstupnej strane |
| Kompletná optimalizácia systému VFD | Prispôsobené riešenie reaktora |
Dufew poskytuje inžiniersku podporu na odporúčanie vhodných špecifikácií podľa napätia, prúdu, polohy inštalácie a prevádzkového prostredia.
Výber správneho reaktora vyžaduje zváženie parametrov VFD, skutočných podmienok systému a požadovanej úrovne ochrany. Zosúladenie týchto faktorov s elektrickými a mechanickými charakteristikami reaktora pomáha zabezpečiť stabilnú prevádzku a správnu integráciu do systému pohonu.
Kľúčové parametre VFD zahŕňajú menovité napätie, menovitý prúd, výkon motora a prevádzkovú frekvenciu. Tieto hodnoty určujú základné elektrické požiadavky reaktora a mali by byť v súlade so špecifikáciami pohonného systému.
Mala by sa tiež vyhodnotiť poloha inštalácie, stav napájania, vzdialenosť pripojenia motora, charakteristiky zaťaženia a prevádzkové prostredie. Napríklad dlhé káble motora, časté zmeny zaťaženia alebo náročné priemyselné prostredie môžu vyžadovať inú konfiguráciu reaktora.
Požadovaná ochranná funkcia je ďalším dôležitým faktorom. V závislosti od aplikácie môže byť reaktor zvolený tak, aby znížil harmonický vplyv, zlepšil stabilitu výkonu, poskytoval ochranu na strane motora, spĺňal špecifické požiadavky na pokles napätia alebo podporoval nepretržitú prevádzku pri náročnom zaťažení.
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Reaktor s pohonom s premenlivou frekvenciou |
| Aplikácia | Aplikácie VFD na vstupnej / výstupnej strane |
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Rated Current | 5A - 3800A |
| Fáza | Jednofázový / trojfázový |
| Frekvencia | 50 Hz / 60 Hz / prispôsobené až do 500 Hz |
| Pokles napätia | 0,5 % / 1 % / 2 % / 4 % |
| Materiál navíjania | Meď / hliník |
| Typ inštalácie | Vertikálne / Horizontálne |
| Spôsob chladenia | Prirodzené chladenie vzduchom |
| Schopnosť preťaženia | 1,5-násobok menovitého prúdu po dobu 60 sekúnd |
| Dielektrická pevnosť | 3000 VAC / 50 Hz / 5 mA / 1 min |
| Izolačný odpor | ≥100MΩ (1000V DC) |
| Stupeň ochrany | IP00 / IP20 |
| Trieda izolácie | Trieda F (155 ℃) |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Úroveň hluku | ≤ 65 dB |
| Životnosť | ≥15 rokov |
| Normy | IEC289 / GB10229 / JB9644 |
Príklad: CAL-4321-0250-EISA
| kód | Popis |
|---|---|
| CAL | Séria AC reaktorov |
| 4 | Úroveň napätia |
| 3 | Trojfázový |
| 2 | Typ reaktora |
| 1 | Pokles napätia |
| 0250 | Rated Current |
| EI | Základná štruktúra |
| S/W | Inštalačná štruktúra |
| A/C | Materiál navíjania |
Dufew Electric sa špecializuje na komponenty výkonovej elektroniky vrátane reaktorov, rezistorov, brzdových systémov, transformátorov a prispôsobených elektrických riešení. Jeho výrobné možnosti pokrývajú spracovanie jadra, navíjanie, úpravu izolácie a overovanie elektrického výkonu pre rôzne priemyselné aplikácie.
Výrobný proces zahŕňa spracovanie jadra z kremíkovej ocele, presné navíjanie cievky, vákuovú impregnáciu, vytvrdzovanie pri vysokej teplote a testovanie elektrického výkonu. Tieto procesy pomáhajú udržiavať konzistentné vlastnosti produktu a spoľahlivý výkon počas nepretržitej prevádzky.
Kontrola kvality zahŕňa izolačný odpor, výdržné napätie, nárast teploty a overenie elektrického výkonu. Každý test poskytuje dodatočné overenie spoľahlivosti izolácie, tepelného výkonu a celkovej elektrickej kvality.
Dufew podporuje prispôsobený dizajn, spoluprácu OEM a ODM a výrobu na základe zákazníckych výkresov a požiadaviek aplikácie. K dispozícii je aj technická dokumentácia a aplikačné inžinierske služby na podporu výberu produktov, systémovej integrácie a vývoja projektov.
Produkty Dufew sa vyrábajú podľa uznávaných priemyselných požiadaviek, vrátane:
- Systém manažérstva kvality ISO 9001
- zhoda CE
- IEC289
- GB10229
- JB9644
Dufew poskytuje štandardné exportné obalové riešenia podľa rozmerov produktu, hmotnosti a požiadaviek na prepravu.
Balenie obsahuje:
- Ochrana proti nárazom
- Balenie odolné voči vlhkosti
- Vývoz drevených obalov
- Záznamy o kontrole pred odoslaním
Tieto opatrenia zaisťujú bezpečnú prepravu a spoľahlivý výkon inštalácie.
| Porovnanie | Reaktor s pohonom s premenlivou frekvenciou | Konvenčný AC reaktor |
|---|---|---|
| Účel aplikácie | Navrhnuté pre VFD systémy s harmonickými a PWM charakteristikami | Všeobecné aplikácie obmedzujúce prúd |
| Frekvenčná adaptabilita | Podporuje prevádzkové podmienky 50Hz-500Hz | Navrhnuté hlavne pre štandardnú frekvenciu |
| Ochrana motora | Znižuje napätie PWM a nabíjací prúd kábla | Obmedzená schopnosť ochrany motora |
| Flexibilita inštalácie | Môže byť nakonfigurovaný pre vstupné alebo výstupné aplikácie | Zvyčajne je určený pre pevnú aplikáciu |
| Priemyselná kompatibilita | Vhodné pre stroje poháňané VFD | Vhodné pre všeobecné elektrické systémy |
Tlumivka sa odporúča, keď systém VFD zaznamená harmonické rušenie, kolísanie napätia, časté nadprúdové alarmy, dlhá vzdialenosť kábla motora alebo požiadavky na izoláciu motora.
Inštalácia na vstupnej strane sa vyberá hlavne kvôli zlepšeniu kvality energie a zníženiu harmonických.
Inštalácia na výstupnej strane sa vyberá hlavne na zlepšenie elektrických podmienok na strane motora a zvýšenie spoľahlivosti pohonu.
Výber závisí od podmienok systému, požiadaviek na vybavenie a prevádzkového prostredia.
Môže pomôcť znížiť harmonické rušenie, kolísanie napätia, elektrické napätie a nestabilnú prevádzku spôsobenú náročnými priemyselnými prevádzkovými podmienkami.
áno. Dufew podporuje prispôsobené napätie, prúd, pokles napätia, materiál vinutia, štruktúru inštalácie a elektrické parametre podľa požiadaviek projektu.
Dufew Electric poskytuje prispôsobené riešenia AC reaktorov pre priemyselné pohonné systémy s profesionálnymi výrobnými kapacitami, technickou podporou a prísnou kontrolou kvality.
Od zlepšenia kvality napájania až po optimalizáciu motorového pohonu, Dufew pomáha zákazníkom zlepšiť spoľahlivosť zariadení, znížiť elektrické namáhanie a dosiahnuť stabilnú dlhodobú prevádzku.
Kontaktujte Dufew Electric pre prispôsobený dizajn reaktora a spoluprácu OEM.
