Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

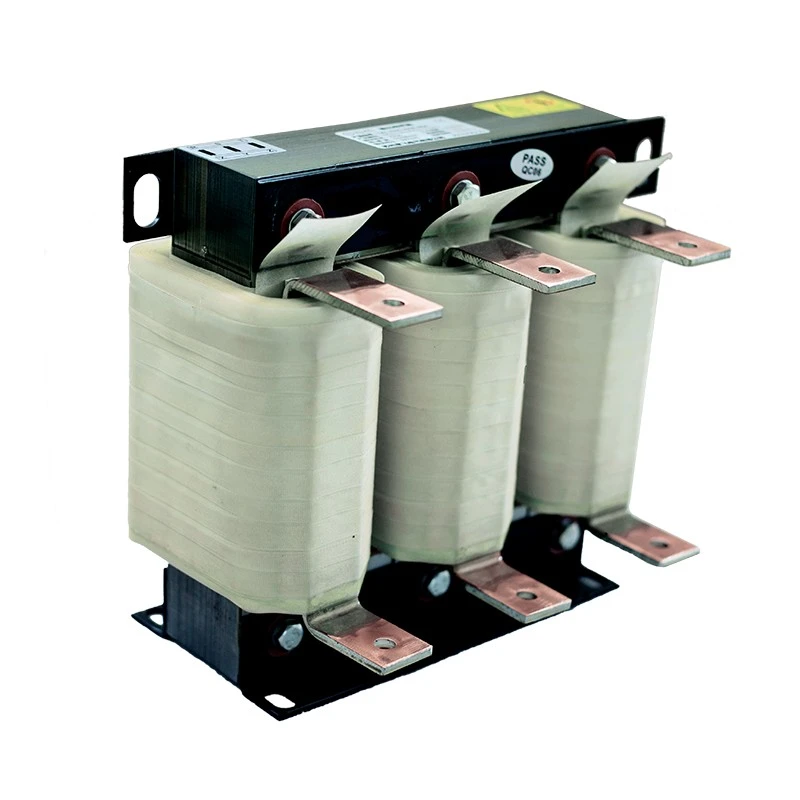

Dufew Electric AC Line Reactor sa inštaluje medzi napájací zdroj striedavého prúdu a vstupné svorky VFD, aby poskytoval riadenú impedanciu, pomáhal stabilizovať tok prúdu a zlepšoval celkové elektrické prostredie.
Reaktor pomáha znižovať harmonický prúd generovaný obvodmi usmerňovača VFD, obmedzuje náhle zmeny prúdu, chráni vstupné komponenty meniča a zlepšuje celkovú spoľahlivosť energetického systému.
Moderné pohony s premenlivou frekvenciou (VFD) využívajú technológiu vysokorýchlostného prepínania na riadenie otáčok motora a zlepšenie energetickej účinnosti. Proces spínania a nelineárne vstupné charakteristiky však môžu spôsobiť elektrické rušenie do energetického systému.
Bez náležitej ochrany vstupu môžu systémy VFD zaznamenať skreslenie harmonického prúdu, špičky vstupného prúdu, kolísanie napätia, elektrické rušenie a zvýšené namáhanie komponentov meniča.
Tieto problémy môžu viesť k prehriatiu elektrického zariadenia, zníženej životnosti meniča, poškodeniu kondenzátorov zbernice jednosmerného prúdu, nestabilnej prevádzke motora a neočakávaným prestojom zariadenia.
Vstupné usmerňovače VFD môžu generovať harmonické prúdy, ktoré ovplyvňujú elektrickú sieť, najmä v zariadeniach s viacerými invertorovými systémami.
Znižuje harmonický vplyv pridaním impedancie do vstupného obvodu, čím pomáha zlepšiť kvalitu napájania a udržiavať stabilnejšie elektrické prostredie.
Medzi výhody patrí:
- Znížená harmonická spätná väzba k napájaciemu zdroju
- Vylepšená stabilita priebehu napätia
- Znížené rušenie medzi elektrickými zariadeniami
- Lepšia ochrana výkonových kondenzátorov a transformátorov
Pre továrne s viacerými pohonmi s premenlivou rýchlosťou pomáha vytvoriť spoľahlivejší a stabilnejší energetický systém.
Počas spúšťania motora, zrýchlenia, zmien záťaže alebo nestabilných podmienok napájania sa môže vyskytnúť nadmerný prúdový náraz a ovplyvniť komponenty meniča.
Reaktor pomáha znižovať elektrické napätie tým, že obmedzuje vstupný nárazový prúd, znižuje namáhanie mostíkov usmerňovača, chráni komponenty invertorovej DC zbernice a zlepšuje dlhodobú spoľahlivosť VFD.
Je obzvlášť vhodný pre priemyselné energetické systémy s vysokou skratovou kapacitou alebo transformátormi s nízkou impedanciou.
Priemyselné prostredie vyžaduje elektrické komponenty, ktoré môžu nepretržite fungovať pri meniacich sa zaťaženiach a náročných pracovných podmienkach.
Dufew Electric AC Line Reactor využíva optimalizovaný elektromagnetický dizajn a izolačnú technológiu, aby sa dosiahol stabilný výkon indukčnosti, nižší nárast teploty, znížené elektromagnetické vibrácie a spoľahlivá dlhodobá prevádzka.
Reaktor využíva vysokokvalitné materiály jadra z kremíkovej ocele valcované za studena na zníženie magnetických strát a udržanie stabilného indukčného výkonu počas nepretržitej prevádzky.
Tento dizajn poskytuje:
- Nižšie straty energie a lepšia prevádzková účinnosť
- Lepší tepelný výkon pri nepretržitom zaťažení
- Stabilné elektrické charakteristiky
- Spoľahlivý výkon pre dlhodobú priemyselnú prevádzku
Na základe rôznych aktuálnych požiadaviek poskytuje Dufew Electric optimalizované štruktúry vinutia na zabezpečenie spoľahlivého elektrického výkonu v rôznych priemyselných aplikáciách.
Vlastnosti konštrukcie vinutia:
- Možnosti medeného alebo hliníkového vinutia pre rôzne potreby použitia
- Dizajn vysokoprúdového vodiča na podporu náročných prevádzkových podmienok
- Zlepšený výkon odvádzania tepla
- Znížený nárast teploty vinutia počas prevádzky
Táto optimalizovaná štruktúra umožňuje reaktoru spĺňať rôzne požiadavky priemyselného prúdu pri zachovaní stabilnej a efektívnej prevádzky.
Zostava vinutia je spracovaná vákuovou impregnáciou a vytvrdzovaním pri vysokej teplote, čím sa zlepšuje izolačný výkon a zvyšuje sa celková mechanická pevnosť.
Proces zlepšuje:
- Pevnosť izolácie pre bezpečnejšiu prevádzku
- Mechanická stabilita v podmienkach vibrácií
- Odolnosť voči vibráciám a vplyvom prostredia
- Dlhodobá prevádzková životnosť
Tento výrobný proces pomáha udržiavať spoľahlivý výkon a predĺženú životnosť v priemyselnom prostredí.
Výber správneho AC Line Reactor vyžaduje zosúladenie parametrov reaktora so systémom VFD.
Dufew Electric hodnotí tieto faktory:
| Parameter výberu | Zváženie dizajnu |
|---|---|
| Napätie VFD | Určuje úroveň izolácie a konfiguráciu reaktora |
| Rated Current | Určuje veľkosť vodiča a tepelný dizajn |
| Výkon motora | Ovplyvňuje výber kapacity reaktora |
| Pokles napätia | Určuje požiadavky na impedanciu |
| Prevádzková frekvencia | Ovplyvňuje elektromagnetický dizajn |
| Inštalačné prostredie | Určuje ochranu a montážnu štruktúru |
Pred cenovou ponukou by zákazníci mali poskytnúť:
- VFD menovitý výkon
- Vstupné napätie
- Menovitý prúd
- Požadovaný pokles napätia
- Podmienky inštalácie
- Operačné prostredie
| Položka | AC linkový reaktor | Výstupný reaktor |
|---|---|---|
| Inštalačná poloha | Medzi napájacím zdrojom a vstupom VFD | Medzi výstupom VFD a motorom |
| Hlavná funkcia | Znížte vstupné harmonické a nárazový prúd | Chráňte izoláciu motora a znížte napätie výstupnej vlny |
| Hlavná aplikácia | Zlepšenie kvality energie | Ochrana motora s dlhým káblom |
| Typickí používatelia | Priemyselné VFD systémy | Motory s diaľkovým káblovým pripojením |
Dufew Electric poskytuje riešenia vstupných aj výstupných reaktorov podľa systémových požiadaviek.
Rôzne priemyselné systémy vyžadujú rôzne elektrické konfigurácie a spôsoby inštalácie. Dufew Electric poskytuje prispôsobené riešenia reaktorov založené na aplikačných požiadavkách a pomáha zákazníkom dosiahnuť spoľahlivý výkon a bezproblémovú integráciu do rôznych priemyselných riadiacich systémov.
Reaktor je možné prispôsobiť podľa kľúčových elektrických parametrov, vrátane menovitého napätia, menovitého prúdu, percenta poklesu napätia a prevádzkovej frekvencie, aby vyhovoval rôznym požiadavkám na energetický systém.
Na prispôsobenie sa rôznym usporiadaniam skríň a inštalačným prostrediam podporujú reaktory Dufew viacero možností inštalácie, vrátane inštalácie skrine, samostatnej inštalácie, vertikálnej montáže a horizontálnej montáže.
Podľa špecifických podmienok aplikácie a aktuálnych požiadaviek si zákazníci môžu vybrať vhodné materiály vinutia vrátane medeného vinutia alebo hliníkového vinutia.
Vďaka flexibilným možnostiam konfigurácie a prispôsobeným dizajnom môžu byť reaktory Dufew integrované do rôznych priemyselných riadiacich systémov pri zachovaní stabilnej a spoľahlivej prevádzky.
Dufew Electric AC Line Reactor je široko používaný v priemyselných systémoch vyžadujúcich zlepšenú kvalitu napájania VFD a elektrickú ochranu.
| Aplikácia | Typické vybavenie | Hlavné výhody |
|---|---|---|
| Priemyselná automatizácia | CNC stroje, výrobné linky, servosystémy | Vylepšená elektrická stabilita |
| Systémy pohonu motora | Čerpadlá, ventilátory, kompresory, dopravníky | Znížené namáhanie meniča |
| Ťažké vybavenie | Žeriavy, výťahy, zdvíhacie systémy | Spoľahlivá prevádzka pri meniacich sa zaťaženiach |
| Výrobný priemysel | Valcovne, spracovateľské zariadenia | Vylepšená kvalita napájania |
| Systémy obnoviteľnej energie | Invertorové systémy, zariadenia na skladovanie energie | Stabilná konverzia energie |
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | AC linkový reaktor |
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Pracovná frekvencia | 50 Hz / 60 Hz / až 500 Hz |
| Rated Current | 5A - 3800A |
| Pokles napätia | 0,5 % / 1 % / 2 % / 4 % |
| Schopnosť preťaženia | 1,5-násobok menovitého prúdu po dobu 60 sekúnd |
| Dielektrická pevnosť | 3000 VAC / 50 Hz / 5 mA / 1 min |
| Izolačný odpor | ≥100MΩ (1000V DC) |
| Stupeň ochrany | IP00 / IP20 |
| Trieda izolácie | T40/F (155 ℃) |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Úroveň hluku | ≤ 65 dB |
| Životnosť | ≥15 rokov |
| Normy | IEC289:1987 / GB10229-88 / JB9644-1999 |
Príklad: CAL-4312-0250-EISA
| kód | Popis |
|---|---|
| CAL | AC linkový reaktor |
| 4 | Úroveň napätia (2=220V, 4=380V, 6=690V) |
| 3 | Číslo fázy |
| 1 | Typ reaktora |
| 2 | Pokles napätia |
| 0250 | Rated Current |
| EI | Základná štruktúra |
| S | Inštalačná štruktúra |
| A | Materiál navíjania |
Pred dodaním Dufew Electric vykonáva elektrické a štrukturálne kontroly, aby sa zabezpečila spoľahlivá prevádzka.
Testovanie zahŕňa:
| Testovacia položka | Požiadavka |
|---|---|
| Test izolačného odporu | ≥100MΩ |
| Test dielektrickej pevnosti | 3000 VAC |
| Test nárastu teploty | Podľa menovitého zaťaženia |
| Overenie elektrických parametrov | Potvrdenie indukčnosti a prúdu |
| Kontrola vzhľadu | Kontrola jadra, vinutia, svoriek |
Dufew Electric sa špecializuje na komponenty výkonovej elektroniky a prispôsobené elektrické riešenia, ktoré poskytujú spoľahlivé AC linkové reaktory pre rôzne priemyselné aplikácie.
Vďaka integrovaným výrobným schopnostiam Dufew riadi kľúčové výrobné procesy od spracovania jadra a výroby cievok až po konečnú montáž a kontrolu kvality.
Výrobný proces zahŕňa rezanie silikónovej ocele, montáž jadra a kontrolu magnetickej výkonnosti, aby sa zabezpečili stabilné elektromagnetické charakteristiky.
Dufew poskytuje možnosti medeného a hliníkového vinutia s profesionálnou izoláciou a procesmi vákuovej impregnácie na zlepšenie spoľahlivosti a životnosti produktu.
Finálna výroba zahŕňa inštaláciu terminálu, elektrické testovanie a kontrolu kvality, aby sa zabezpečilo, že každý reaktor spĺňa požadované výkonnostné normy.
Táto integrovaná výrobná kapacita umožňuje spoločnosti Dufew Electric poskytovať štandardné AC linkové reaktory aj prispôsobené riešenia pre rôzne priemyselné aplikácie.
Dufew Electric dodržiava štruktúrované postupy riadenia kvality, aby zabezpečil konzistentný výkon produktu a spoľahlivú prevádzku počas celej životnosti.
Dostupné kvalitné dokumenty zahŕňajú:
- Certifikácia systému manažérstva kvality ISO
- CE certifikácia
- Správy o testovaní produktov
Technické dokumenty a záznamy o kontrole môžu byť poskytnuté podľa požiadaviek projektu zákazníka.
Reaktory striedavého prúdu vyžadujú ochranu proti vlhkosti, vibráciám a mechanickým nárazom počas prepravy.
Dufew Electric poskytuje:
- Štandardné exportné balenie
- Ochrana proti vlhkosti
- Zosilnené vnútorné upevnenie
- Identifikačné štítky produktu
Pred odoslaním inžinieri potvrdzujú:
- Špecifikácia produktu
- Hmotnosť a rozmery
- Požiadavky na inštaláciu
- Požiadavky na doručenie
Vyberte vhodnú tlmivku podľa menovitého výkonu VFD, vstupného napätia, menovitého prúdu a požadovaného poklesu napätia, aby ste zabezpečili kompatibilitu s aplikačným systémom.
Pred inštaláciou dôkladne skontrolujte stav produktu vrátane stavu aktívnej zóny, vzhľadu vinutia a pripojení svoriek, aby ste sa uistili, že reaktor je pripravený na prevádzku.
Štandardný spôsob pripojenia je:
Napájanie → Reaktor striedavého prúdu → Vstup VFD
Reaktor by mal byť inštalovaný v dobre vetranom priestore s dostatočným priestorom pre odvod tepla a budúcu údržbu.
Počas elektrického pripojenia zaistite správne zapojenie, bezpečné pripojenia svoriek a správne uzemnenie, aby sa zachovala bezpečná a spoľahlivá prevádzka.
Po inštalácii vykonajte test prevádzky skontrolovaním prevádzkového hluku, monitorovaním nárastu teploty a overením celkového výkonu systému.
Na vstupnej strane meniča s premenlivou frekvenciou (VFD) je inštalovaná AC sieťová tlmivka, ktorá znižuje harmonické skreslenie, obmedzuje prúdové rázy, zlepšuje kvalitu napájania a chráni komponenty meniča pred elektrickým namáhaním.
Nie každá aplikácia VFD vyžaduje vstupnú tlmivku. Odporúča sa pre systémy s problémami s harmonickými, nestabilným napájaním, častým kolísaním prúdu, prevádzkou viacerých meničov alebo citlivými elektrickými zariadeniami.
Vhodný pokles napätia závisí od požiadaviek na kvalitu napájania systému, harmonických podmienok, vstupných charakteristík a prevádzkového prostredia. Dufew Electric vyhodnotí parametre aplikácie a odporučí vhodnú konfiguráciu.
áno. Znížením prúdového nárazu a elektrického napätia na vstupnej strane VFD pomáha zlepšiť stabilitu systému a predĺžiť životnosť komponentov meniča.
áno. Dufew Electric poskytuje riešenia na mieru podľa napätia, prúdu, frekvencie, inštalačnej štruktúry, materiálu vinutia a ďalších projektových požiadaviek.
Zákazníci by mali poskytnúť:
- Menovitý výkon VFD
- Vstupné napätie
- Menovitý prúd
- Požadovaný pokles napätia
- Inštalačné prostredie
- Prevádzkové podmienky
Dufew Electric poskytuje prispôsobené riešenia AC Line Reactor pre priemyselných zákazníkov, ktorí vyžadujú vylepšenú VFD ochranu, harmonickú kontrolu a riadenie kvality energie.
Vďaka profesionálnym výrobným schopnostiam, technickej podpore a kompletným testovacím postupom pomáha Dufew Electric zákazníkom vyvíjať spoľahlivé riešenia pre priemyselné pohonné systémy.
Pošlite svoje parametre VFD a požiadavky na aplikáciu spoločnosti Dufew Electric a naši inžinieri vám odporučia vhodnú konfiguráciu na základe vašich prevádzkových podmienok.
