Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

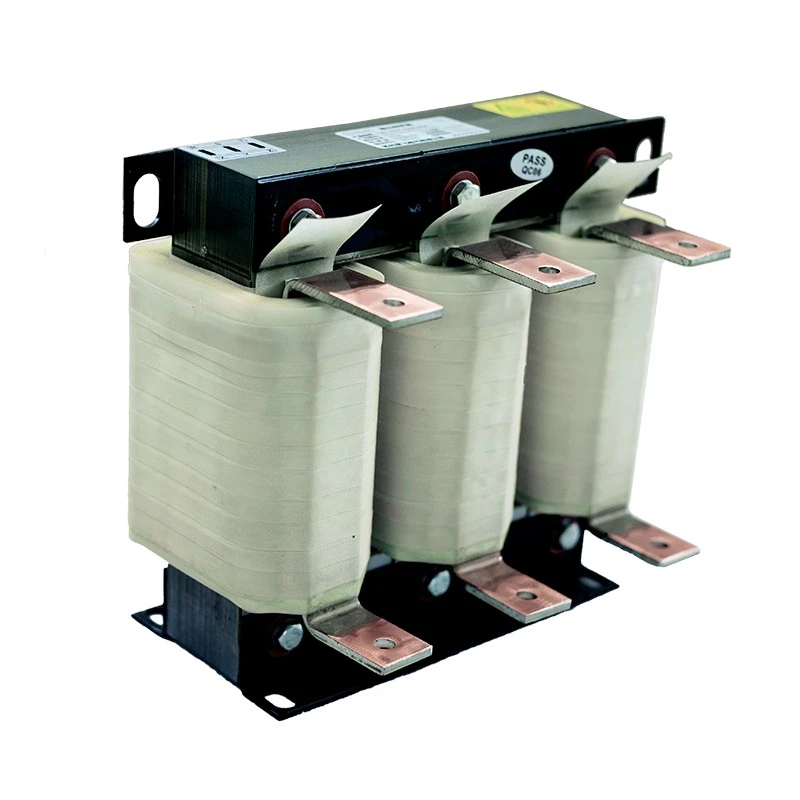

Dufew Electric Load Reactor je inštalovaný v sérii medzi výstupnými svorkami VFD (U/V/W) a záťažou motora, aby sa zlepšila stabilita na strane záťaže a udržala sa spoľahlivá prevádzka v systémoch pohonu motorov na veľké vzdialenosti.
V aplikáciách pohonov s premenlivou frekvenciou prechádzajú vysokofrekvenčné spínacie signály generované invertorovými napájacími zariadeniami cez káble motora. Keď sa vzdialenosť kábla zvýši, rozložená kapacita môže spôsobiť dodatočný nabíjací prúd, kolísanie prúdu a nestabilný výkon systému.
Pridaním vhodnej impedancie do výstupného obvodu tlmivka pomáha znižovať vplyv charakteristík kábla, hladké kolísanie prúdu a zlepšuje spoľahlivosť motorových systémov poháňaných VFD.
Dufew Load Reactor, vyrobený z nízkostratových jadier zo silikónovej ocele valcovaných za studena, izolačných materiálov triedy F, technológie vákuovej impregnácie a optimalizovaných štruktúr vinutia, poskytuje stabilný indukčný výkon, vynikajúcu tepelnú spoľahlivosť a dlhú životnosť v náročných priemyselných podmienkach. Vysokoprúdové modely môžu používať kompaktné štruktúry navíjania fólie na zlepšenie odvodu tepla a zníženie nárastu teploty.
Inštalácie motorov na veľké vzdialenosti a premenlivé priemyselné zaťaženia môžu spôsobiť elektrické problémy, vrátane:
- Zvýšený efekt rozloženej kapacity kábla
- Nadmerný kapacitný nabíjací prúd
- Kolísanie prúdu počas prevádzky
- Nadprúdová ochrana meniča vypne
- Znížená stabilita pohonu motora
- Elektromagnetické rušenie v riadiacich systémoch
Správne zvolený záťažový reaktor pomáha optimalizovať elektrické charakteristiky na strane záťaže, zlepšuje stabilitu systému a znižuje neočakávané prestoje v priemyselných aplikáciách.
Keď sú motory inštalované ďaleko od skríň VFD, charakteristiky kábla môžu ovplyvniť elektrický výkon a zvýšiť namáhanie pohonného systému. Dufew Load Reactor pomáha znižovať vplyv rozloženej kapacity kábla a obmedzuje kapacitný nabíjací prúd, čím podporuje stabilnejší prenos na dlhé vzdialenosti a spoľahlivú prevádzku motorov inštalovaných na diaľku.
Priemyselné zariadenia často pracujú s premenlivým zaťažením a častým zrýchľovaním alebo spomaľovaním. Optimalizovaný dizajn reaktora pomáha vyhladzovať kolísanie prúdu a udržiavať konzistentnejšiu prevádzku motora, čím znižuje abnormálne prevádzkové podmienky a podporuje stabilný výkon pri dynamickom zaťažení.
Vysokofrekvenčné poruchy generované počas prevádzky VFD môžu ovplyvniť motory, ako aj blízke riadiace a automatizačné zariadenia. Efekt filtrovania na strane záťaže pomáha znižovať vysokofrekvenčné harmonické zložky a elektromagnetické rušenie a zároveň prispieva k zníženiu prevádzkového hluku a vibrácií motora.
Používa nízkostratové jadro zo silikónovej ocele valcované za studena, izolačný systém triedy F, vákuovú impregnáciu a vytvrdzovanie pri vysokej teplote. K dispozícii sú medené alebo hliníkové možnosti vinutia podľa požiadaviek aplikácie. Táto kombinácia poskytuje stabilnú indukčnosť, riadené vibrácie a spoľahlivý tepelný výkon pre dlhodobú priemyselnú prevádzku.
Trojfázová symetrická štruktúra jadra poskytuje vyvážený magnetický výkon a stabilné indukčné charakteristiky a zároveň pomáha znižovať magnetické straty. Toto optimalizované usporiadanie podporuje konzistentný elektrický výkon a spoľahlivú prevádzku počas nepretržitého používania.
K dispozícii sú rôzne konfigurácie inštalácie na prispôsobenie sa rôznym usporiadaniam skríň a zariadení, vrátane otvorených štruktúr IP00, ochranných krytov IP20, vertikálnej inštalácie a horizontálnej inštalácie. Prispôsobené rozmery môžu byť tiež poskytnuté podľa dostupného priestoru skrine, štruktúry zariadenia a špecifických požiadaviek projektu.
Riešenia Dufew Load Reactor sú široko používané v:
| Pole aplikácie | Požiadavka zákazníka |
|---|---|
| Diaľkové motorové pohonné systémy | Znížte efekty káblov a zvýšte stabilitu prenosu |
| Priemyselné testovacie zariadenia | Zlepšite stabilitu výstupného prúdu a spoľahlivosť merania |
| Prístavné žeriavy a zdvíhacie zariadenia | Udržujte spoľahlivú prevádzku pri častých zmenách zaťaženia |
| Systémy pohonu výťahov | Zlepšite stabilitu jazdy počas zrýchľovania a spomaľovania |
| Čerpadlá a ventilátorové systémy | Zvýšte nepretržitý prevádzkový výkon |
| Valcovne a banské zariadenia | Podpora náročných priemyselných aplikácií |
| Systémy servopohonov | Zlepšiť elektrickú stabilitu v automatizačných zariadeniach |
| Podmienka aplikácie | Odporúčanie |
|---|---|
| Vzdialenosť kábla motora presahuje 50 metrov | Odporúčané |
| Rozložená kapacita kábla ovplyvňuje prevádzku | Odporúčané |
| Poruchy nadprúdu meniča sa vyskytujú často | Odporúčané |
| Zaťaženie motora sa často mení | Odporúčané |
| Vysokofrekvenčné rušenie ovplyvňuje zariadenie | Odporúčané |
| Vyžaduje sa nepretržitá ťažká prevádzka | Odporúčané |
Pri správnom výbere by sa mali zohľadniť parametre VFD, podmienky káblov a požiadavky na zaťaženie motora. Tieto faktory pomáhajú určiť vhodné elektrické špecifikácie a konfiguráciu reaktora.
Zvážte menovité napätie, výstupný prúd, výkon motora a prevádzkovú frekvenciu. Tieto parametre by sa mali zhodovať s VFD a systémom motora, aby sa zabezpečila stabilná prevádzka.
Dĺžka a typ kábla sú dôležité, najmä pre motory inštalované ďaleko od VFD. Pri výbere reaktora by sa malo zvážiť aj prostredie inštalácie a rozložená kapacita.
Mali by sa vyhodnotiť prevádzkové podmienky, kolísanie zaťaženia, požiadavky na nepretržitú prevádzku a požadovaná úroveň ochrany. Časté zrýchľovanie, spomaľovanie alebo premenlivé zaťaženie môžu vyžadovať robustnejšiu konfiguráciu.
Dufew poskytuje prispôsobené návrhy reaktorov na základe aplikačných podmienok, požiadaviek na inštaláciu, elektrických parametrov a špecifikácií zákazníka.
Príklad: CAL-4321-0250-EISA
| kód | Popis |
|---|---|
| CAL | Séria AC reaktorov |
| 4 | Úroveň napätia (2=220V, 4=380V, 6=690V) |
| 3 | Trojfázový |
| 2 | Typ záťažového reaktora |
| 1 | Pokles napätia (1 % = 1 %, 2 % = 2 %) |
| 0250 | Menovitý prúd (250 A) |
| EI | Základná štruktúra |
| S/W | Inštalačná štruktúra (vertikálna/horizontálna) |
| A/C | Materiál vinutia (hliník/meď) |
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | VFD záťažový reaktor |
| Inštalačná poloha | Medzi výstupom VFD a motorom |
| Menovité napätie | 220VAC / 380VAC / 690VAC / 1140VAC |
| Rated Current | 5A-3800A |
| Frekvencia | 50 Hz / 60 Hz / prispôsobené až do 500 Hz |
| Pokles napätia | 0,5 % / 1 % / 2 % / 4 % |
| Kapacita preťaženia | 1,5-násobok menovitého prúdu po dobu 60 sekúnd |
| Dielektrická pevnosť | 3000 VAC / 50 Hz / 5 mA / 1 min |
| Izolačný odpor | ≥100MΩ (1000V DC) |
| Trieda ochrany | IP00 / IP20 |
| Teplotná trieda | T40 |
| Trieda izolácie | Trieda F (155 ℃) |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Úroveň hluku | ≤ 65 dB |
| Životnosť | ≥15 rokov |
| Výrobné normy | IEC289 / GB10229 / JB9644 |
Dufew Electric sa špecializuje na reaktory, odpory, brzdové systémy, transformátory a prispôsobené riešenia výkonovej elektroniky. Jeho výrobný proces zahŕňa spracovanie jadra z kremíkovej ocele, presné navíjanie, vákuovú impregnáciu, vytvrdzovanie pri vysokej teplote a testovanie elektrického výkonu.
Kontrola kvality zahŕňa izolačný odpor, výdržné napätie, nárast teploty a overenie elektrického výkonu na zabezpečenie spoľahlivého výkonu produktu.
Dufew podporuje prispôsobený elektrický dizajn, OEM výrobu, technickú dokumentáciu a aplikačné inžinierstvo pre rôzne priemyselné požiadavky.
Produkty Dufew sa vyrábajú podľa uznávaných priemyselných požiadaviek, vrátane:
- Systém manažérstva kvality ISO 9001
- Zhoda s CE
- IEC289
- GB10229
- JB9644
Dufew poskytuje profesionálne exportné obalové riešenia podľa rozmerov produktu, hmotnosti a prepravných požiadaviek.
Balenie obsahuje:
- Ochrana proti nárazom
- Ochrana proti vlhkosti pri námornej doprave
- Štandardné exportné drevené debny
- Záznamy o kontrole pred odoslaním
Tieto opatrenia zaisťujú bezpečnú dodávku a spoľahlivú prevádzku po inštalácii.
| Porovnanie | Načítať reaktor | Výstupný reaktor |
|---|---|---|
| Hlavný účel | Zlepšite stabilitu na strane záťaže a znížte účinky kábla | Znížte napätie PWM na izolácii motora |
| Hlavná obava | Kapacita kábla, kolísanie prúdu, stabilita systému | dv/dt stres a napäťové špičky |
| Typická aplikácia | Dlhé káblové systémy, meniace sa zaťaženie, vysokovýkonné zariadenia | Ochrana motora a zlepšenie tvaru vlny |
| Inštalačná poloha | Výstupná strana VFD | Výstupná strana VFD |
| Faktory výberu | Dĺžka kábla, charakteristika zaťaženia, stabilita systému | Izolácia motora, spínacie napätie, rýchlosť nárastu napätia |
Bežne sa používa, keď sú dlhé vzdialenosti káblov motora, charakteristiky kábla ovplyvňujú výkon systému, dochádza k poruchám ochrany meniča alebo je potrebná lepšia elektrická stabilita pri meniacich sa zaťaženiach.
Obidva sú nainštalované na výstupnej strane VFD, ale slúžia na iné aplikačné účely. Tento produkt hlavne zlepšuje stabilitu systému v podmienkach dlhých káblov, meniacich sa zaťaženiach a náročných priemyselných prostrediach, zatiaľ čo výstupný reaktor sa zameriava viac na zníženie napäťového napätia PWM a ochranu izolácie motora. Konečný výber závisí od dĺžky kábla, vlastností motora a prevádzkových podmienok.
áno. Znížením vysokofrekvenčného rušenia a zlepšením stability prúdu môže pomôcť znížiť elektromagnetický hluk a vibrácie počas prevádzky motora.
áno. Dufew poskytuje prispôsobené riešenia týkajúce sa napätia, prúdu, poklesu napätia, materiálu vinutia, inštalačnej štruktúry a požiadaviek na ochranu podľa špecifických priemyselných aplikácií.
Dufew Electric poskytuje spoľahlivé riešenia pre priemyselné aplikácie VFD, podporované profesionálnymi výrobnými schopnosťami, prispôsobenými inžinierskymi službami a prísnou kontrolou kvality. Od motorových systémov na veľké vzdialenosti až po vysokovýkonné priemyselné zariadenia sú riešenia navrhnuté tak, aby zlepšili stabilitu systému a podporili spoľahlivú prevádzku.
Kontaktujte Dufew Electric pre prispôsobený dizajn reaktora a spoluprácu OEM.
