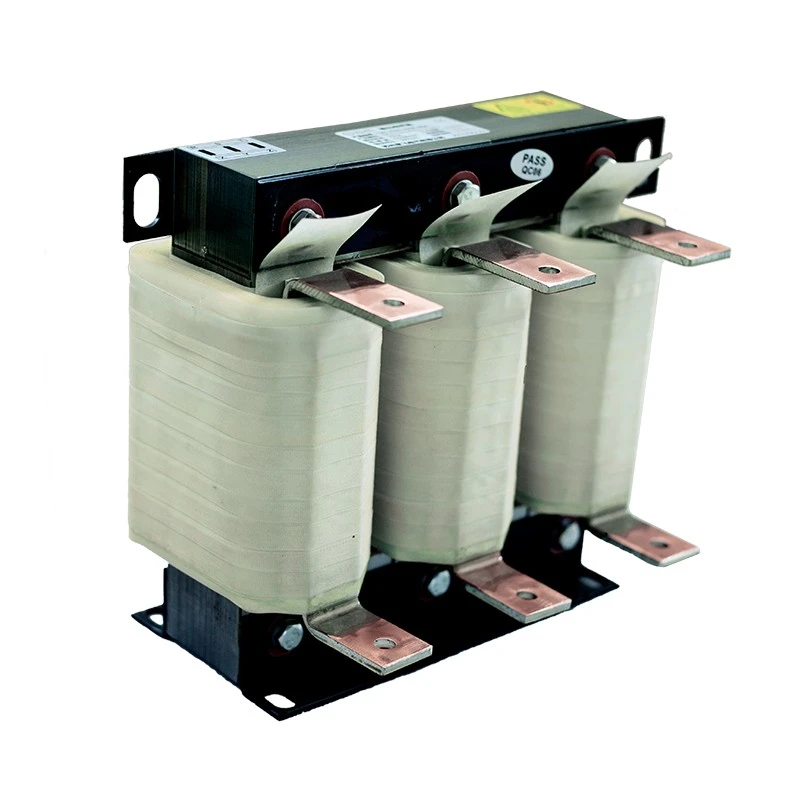

Výstupný reaktor

Dufew Electric Output Reactor sa inštaluje medzi výstupné svorky VFD a motor na zlepšenie kvality prenosu energie a ochranu motorových systémov pred vysokofrekvenčným spínaním.

Rýchle spínacie charakteristiky výstupného napätia PWM z VFD môžu generovať vysoké napätie dv/dt, odrazené napäťové vlny, harmonické prúdy a dodatočný nabíjací prúd kábla. Tieto účinky sa stávajú závažnejšími, keď sa medzi meničom a motorom použijú dlhé káble.

Pridaním správnej impedancie do výstupného obvodu pomáha reaktor vyhladzovať priebehy napätia, znižovať špičky napätia na svorkách motora, znižovať izolačné napätie a zlepšovať spoľahlivosť priemyselných pohonných systémov.

Reaktory Dufew využívajú nízkostratové jadrá z kremíkovej ocele, vysokoteplotné izolačné materiály a optimalizované štruktúry vinutia na zabezpečenie stabilného výkonu pri nepretržitej priemyselnej prevádzke.

Prečo priemyselné systémy potrebujú výstupný reaktor?

Vyriešte problémy s nadprúdom dlhého kábla

Keď je kábel medzi meničom a motorom príliš dlhý, rozložená kapacita kábla generuje dodatočný nabíjací prúd.

Bez náležitej ochrany to môže spôsobiť:

- VFD nadprúdové alarmy

- Nestabilná prevádzka motora

- Zvýšené výstupné napätie meniča

- Znížená spoľahlivosť systému

VFD Output Reactor znižuje kapacitný nabíjací prúd a zlepšuje stabilitu systému, najmä pri aplikáciách, kde je motor inštalovaný ďaleko od invertorovej skrine.

Kľúčové výhody

1. Ochrana izolácie motora

Reaktor znižuje vplyv vysokofrekvenčných zmien napätia PWM generovaných VFD, čím pomáha chrániť izoláciu motora počas nepretržitej prevádzky.

Znižuje napätie na vinutí motora, znižuje starnutie izolácie a predlžuje životnosť motora. To pomáha zlepšiť celkovú spoľahlivosť systému, najmä v náročných priemyselných aplikáciách.

2. Vylepšený výkon dlhého kábla

Keď sú motory inštalované ďaleko od skríň VFD, dlhé káble môžu zvýšiť nabíjací prúd a spôsobiť odrazené napäťové efekty.

Reaktor pomáha znižovať tieto vplyvy zlepšením kvality prúdovej vlny a obmedzením kolísania napätia. Podporuje dlhšie káblové prenosové vzdialenosti pri zachovaní stabilnej prevádzky motora.

3. Znížený šum a elektromagnetické rušenie

Optimalizovaný indukčný dizajn pomáha potlačiť vysokofrekvenčné harmonické zložky generované počas prevádzky VFD.

Znižuje tiež elektromagnetický šum motora, zvodový prúd a potenciálne rušenie s blízkymi automatizačnými a riadiacimi zariadeniami, čím vytvára stabilnejšie prevádzkové prostredie.

4. Spoľahlivá priemyselná výstavba

Reaktor je vyrobený s jadrom z kremíkovej ocele valcovaným za studena, izolačným systémom triedy F, procesom vákuovej impregnácie a medeným alebo hliníkovým vinutím.

Táto robustná konštrukcia zaisťuje stabilnú indukčnosť, znížené vibrácie a spoľahlivý tepelný výkon pre dlhodobú priemyselnú prevádzku.

Štrukturálne vlastnosti

Dizajn trojfázového magnetického vyváženia

Symetrická trojfázová štruktúra jadra poskytuje vyvážený magnetický výkon naprieč všetkými vinutiami.

Pomáha znižovať magnetické straty pri zachovaní stabilných indukčných charakteristík, čím zabezpečuje konzistentný elektrický výkon počas prevádzky VFD.

Flexibilné možnosti inštalácie

Reaktor je dostupný v rôznych konfiguráciách, vrátane otvorených štruktúr IP00 a krytov s krytím IP20, aby vyhovoval rôznym požiadavkám na inštaláciu.

Podporuje vertikálne aj horizontálne spôsoby inštalácie. K dispozícii sú prispôsobené rozmery, aby zodpovedali priestoru skrine, podmienkam montáže a špecifickým potrebám aplikácie.

Typické aplikácie

Reaktorové riešenia Dufew sú široko používané v priemyselných aplikáciách, kde sa vyžaduje ochrana motora a stabilná prevádzka VFD.

Typické aplikácie zahŕňajú:

- Systémy pohonu s premenlivou frekvenciou na zlepšenie stability výkonu a zníženie elektrického namáhania motorov.

- Priemyselné motorové riadiace skrine, čerpadlá a ventilátory vyžadujúce spoľahlivú nepretržitú prevádzku.

- Žeriavy a zdvíhacie zariadenia, banské stroje a prístavné zariadenia používané v náročných pracovných podmienkach.

- Valcovne, vstrekovacie stroje a textilné stroje pre stabilné a efektívne výrobné procesy.

- Automatizované výrobné linky a zariadenia na výrobu obnoviteľnej energie, kde je dôležitý spoľahlivý výkon.

Odporúčané aplikačné podmienky

Ako vybrať správny reaktor?

Výber reaktora by mal byť založený na parametroch VFD, podmienkach káblov a požiadavkách motora, aby sa zabezpečil správny výkon a spoľahlivá prevádzka.

Parametre VFD

Pri výbere by sa mali zohľadniť kľúčové faktory, ako sú:

- Menovité napätie a výstupný prúd

- Výkon motora a prevádzková frekvencia

Podmienky káblov

Charakteristiky káblov a podmienky inštalácie tiež ovplyvňujú výber reaktora, vrátane:

- Dĺžka a typ kábla

- Inštalačné prostredie

- Rozložená kapacita

Požiadavky na motor

Izolácia motora a prevádzkové podmienky by sa mali vyhodnotiť tak, aby zodpovedali príslušnému riešeniu reaktora, vrátane:

- Trieda izolácie

- Prevádzkový stav

- Požiadavky na ochranu

Dufew poskytuje prispôsobené návrhy reaktorov podľa rôznych priemyselných aplikácií a systémových požiadaviek.

Modelový príklad

CAL-4321-0250-EISA

Technické špecifikácie

Výrobná kapacita a zabezpečenie kvality

Dufew Electric sa špecializuje na priemyselné energetické komponenty a prispôsobené riešenia reaktorov.

Každý výstupný reaktor je vyrobený riadenými procesmi vrátane:

- Kontrola výroby jadra

- Riadenie procesu navíjania

- Testovanie odolnosti voči vysokému napätiu

- Testovanie izolačného odporu

- Kontrola nárastu teploty

- Overenie elektrického výkonu

Produkty môžu byť dodané s:

- Dodržiavanie systému manažérstva kvality ISO

- CE certifikované produkty

- Prispôsobená technická dokumentácia

Pred odoslaním je každý reaktor skontrolovaný podľa špecifikácií zákazníka, aby sa zabezpečila spoľahlivá inštalácia a prevádzka.

Balenie a doprava

Priemyselné reaktory vyžadujú spoľahlivú ochranu počas medzinárodnej prepravy kvôli ich hmotnosti a elektromagnetickým komponentom.

Dufew poskytuje:

Vlastnosti balenia:

- Ochrana proti vlhkosti

- Nárazuvzdorné upevnenie

- Export štandardných drevených puzdier

- Prispôsobené balenie podľa veľkosti a hmotnosti produktu

FAQ

Otázka 1: Kde je tento produkt nainštalovaný v systéme VFD?

Inštaluje sa medzi výstupné svorky VFD a motor, aby sa zlepšila kvalita výstupného tvaru vlny a znížilo sa elektrické namáhanie na strane motora.

Q2: Kedy sa odporúča použiť toto riešenie?

Bežne sa používa pre aplikácie s dlhými káblami, ochranu izolácie motora a systémy ovplyvnené napäťovými špičkami, hlukom alebo rušením.

Otázka 3: Môže nahradiť komponent ochrany na vstupnej strane?

Nie. Komponenty na strane vstupu a na strane motora majú rôzne funkcie. Jeden sa zameriava na ochranu napájania, zatiaľ čo druhý zlepšuje výkon na strane motora.

Q4: Môže byť prispôsobený pre rôzne aplikácie?

áno. Dufew poskytuje prispôsobené riešenia na základe napätia, prúdu, požiadaviek na inštaláciu a prevádzkového prostredia.
