Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

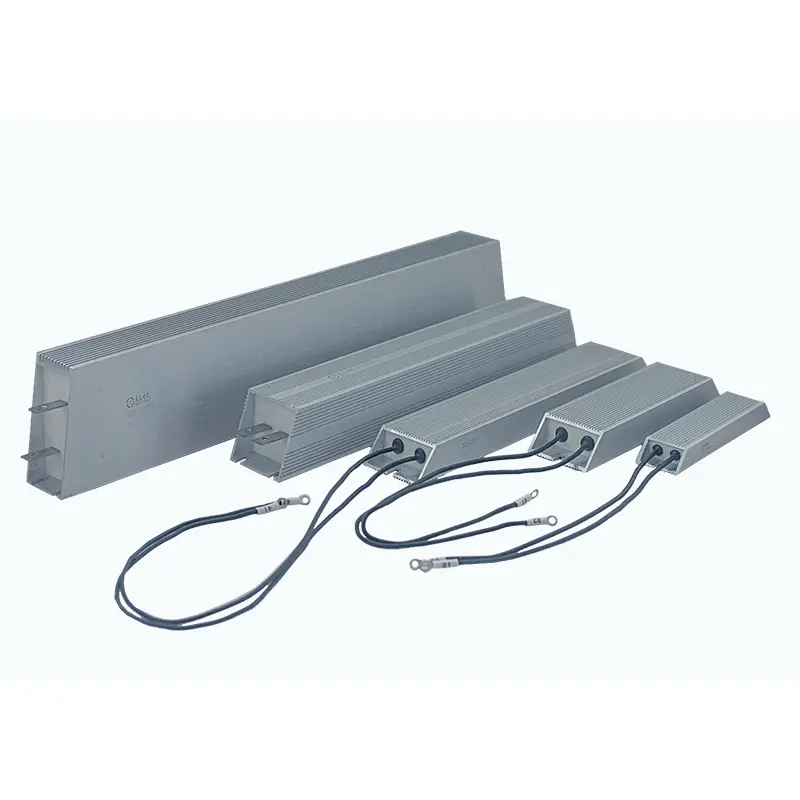

DUFEW Custom-Shaped Aluminum Clad Resistor je skonštruované riešenie vyvinuté pre priemyselné zariadenia vyžadujúce špeciálne inštalačné rozmery, jedinečné montážne štruktúry alebo prispôsobené smery vedenia.
Na rozdiel od štandardných hliníkových rezistorov s pevnými rozmermi môže byť tento prispôsobený výkonový odpor vyrobený podľa vášho skutočného usporiadania zariadenia, vrátane tvaru krytu, montážnych otvorov, polohy svoriek a smeru výstupu vodičov.
S menovitým výkonom od 50W do 6KW, hodnotami odporu od 0,01Ω do 120kΩ a možnosťami tolerancie ±3%, ±5% a ±10%, DUFEW poskytuje flexibilné riešenia OEM rezistorov pre automatizačné systémy, zariadenia na riadenie motorov, dopravné systémy a špeciálne priemyselné aplikácie.
Prispôsobením dizajnu odporu k existujúcemu inštalačnému priestoru sa zákazníci môžu vyhnúť prepracovaniu skrine, znížiť náklady na úpravy a zjednodušiť integráciu zariadení.
Štandardné odpory sú navrhnuté pre štandardné usporiadanie zariadení. Mnohé priemyselné stroje, špeciálne vozidlá a prispôsobené riadiace systémy však majú obmedzený vnútorný priestor alebo nepravidelné montážne polohy.
DUFEW vyvíja prispôsobené rezistory s hliníkovým plášťom na riešenie týchto problémov.
| Funkcia | Prínos pre zákazníka |
|---|---|
| Vlastná geometria krytu | Hodí sa do nepravidelných priestorov zariadenia bez konštrukčných úprav |
| Nastaviteľné montážne otvory | Priama inštalácia bez ďalších držiakov |
| Flexibilný smer výstupu elektródy | Zabraňuje rušeniu káblov vo vnútri ovládacích skríň |
| Plne utesnená hliníková konštrukcia | Chráni odporové prvky pred prachom, vlhkosťou a vibráciami |
| Optimalizovaná technológia tepelného plnenia | Zabezpečuje rovnomerný prenos tepla a zabraňuje lokálnemu prehrievaniu |
| OEM technická podpora | Poskytuje prispôsobené riešenia od prototypu až po sériovú výrobu |
DUFEW poskytuje prispôsobené návrhy hliníkových krytov na základe zákazníckych výkresov, požiadaviek na inštaláciu a podmienok usporiadania zariadenia. Štruktúra krytu môže byť prispôsobená pre zložité inštalačné prostredia, vrátane konfigurácií v tvare L, odsadených štruktúr, viacuhlových dizajnov, špeciálnych tvarov výrezov a prispôsobených montážnych základní.
Tento flexibilný dizajnový prístup umožňuje, aby bol rezistor priamo integrovaný do kompaktných priestorov zariadení alebo systémov s obmedzenými inštalačnými plochami, čím sa redukujú dodatočné úpravy počas montáže.
Montážnu štruktúru je možné upraviť podľa špecifických požiadaviek na vybavenie, vrátane rozstupu otvorov, hĺbky zapustenia, množstva montážneho ucha a uhlov konzoly.
Optimalizáciou montážneho rozhrania počas výroby pomáha DUFEW zákazníkom vyhnúť sa ďalším adaptérom a dosiahnuť rýchlejšiu a spoľahlivejšiu inštaláciu.
Odporový prvok je vyrobený z vysokokvalitného zliatinového odporového drôtu presne navinutého na vysokoteplotnom izolačnom jadre. Po izolácii sľudovej izolácie je zostava naplnená kremičitým pieskom a špeciálnymi tepelne spájajúcimi materiálmi vo vnútri hliníkového krytu, aby sa zlepšila celková stabilita.
Štruktúra zapuzdrenia poskytuje:
- Zlepšená tepelná vodivosť v porovnaní so vzduchovou izoláciou
- Stabilný prenos tepla
- Vylepšená elektrická izolačná schopnosť
- Znížené riziko lokálneho prehriatia
Na splnenie rôznych požiadaviek na inštaláciu podporuje DUFEW viaceré konfigurácie svoriek a vodičov, vrátane koncoviek z nehrdzavejúcej ocele, vysokoteplotných vodičov, dizajnov bočných výstupov a konštrukcií uhlových výstupov.
Tieto prispôsobené možnosti pripojenia pomáhajú predchádzať interferencii s okolitými komponentmi a poskytujú väčšiu flexibilitu pre integráciu systému.
| Funkcia dizajnu | Inžinierske výhody |
|---|---|
| Hliníkový plášť na mieru | Zodpovedá prostrediam inštalácie špeciálnych zariadení |
| Tepelná náplň z kremenného piesku | Zlepšuje účinnosť odvodu tepla |
| Vinutý prvok z legovaného drôtu | Poskytuje stabilný odporový výkon |
| Plne uzavretá konštrukcia | Zvyšuje ochranu proti prachu a vlhkosti |
| Hliníkové teleso na odvod tepla | Rýchlo prenáša vnútorné teplo |
| Prispôsobený smer výstupu | Zjednodušuje elektrické pripojenie |
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Hliníkový rezistor prispôsobený na mieru |
| Technológia | Drôtový výkonový odpor |
| Výkonové hodnotenie | 50W - 6KW |
| Rozsah odporu | 0,01Ω - 120kΩ |
| Prevádzkové napätie | ≤ 1200 V |
| Tolerancia odporu | ±3 %, ±5 %, ±10 % |
| Materiál jadra | Vysokoteplotný izolačný materiál |
| Odporový drôt | Prémiový zliatinový odporový drôt |
| Materiál na bývanie | Zliatina hliníka |
| Výplňový materiál | Termálna zmes kremenného piesku |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Izolačný odpor | ≥100MΩ |
| Dielektrická pevnosť | 2500VAC / 60s |
| Hodnotenie plameňa | UL94V-2 |
| Štandardné | GB-5792 |
| Testovacia položka | Skúšobná podmienka | Výkon |
|---|---|---|
| Dielektrická pevnosť | 2500 VAC / 50 Hz / 60 s | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátke preťaženie | 10-násobok menovitého výkonu po dobu 5 s | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | Test cyklickej prevádzky | > 9000 h |
| Odolnosť proti vlhkosti | 40 ℃ ± 2 ℃ / 90 % - 95 % RH / 100 h | ΔR≤±(1%R+0,05Ω) |
| Cyklovanie teploty | -55 ℃ / 55 ℃ / 155 ℃ cyklov | Stabilný výkon |
| Tepelná odolnosť | 350 ℃ / 2 h | Bez zjavného poškodenia |
| Odolnosť voči plameňu | 10-násobok menovitého výkonu | Žiadne spaľovanie |
| priemysel | Aplikácia |
|---|---|
| Priemyselná automatizácia | Prispôsobené brzdové a ochranné okruhy |
| Servosystémy | Absorpcia energie a dynamické brzdenie |
| Elektrické vozidlá | Priestorovo obmedzené systémy riadenia výkonu |
| Špeciálne vozidlá | Prispôsobené elektrické usporiadanie |
| Testovacie zariadenia | Systémy simulácie zaťaženia |
| Obnoviteľná energia | Aplikácie energetického výboja |
| Výťahy a žeriavy | Brzdové systémy motora |
| Námorné vybavenie | Kompaktné elektrické riadiace systémy |
Proces prispôsobenia začína podrobným preskúmaním požiadaviek zákazníka, vrátane inštalačných rozmerov, montážnej polohy, menovitého výkonu, hodnoty odporu a smeru vedenia. Tieto špecifikácie pomáhajú definovať základné konštrukčné požiadavky na štruktúru odporu.
Na základe požiadaviek aplikácie inžinieri DUFEW vyvinú vhodnú štruktúru vyhodnotením dizajnu krytu, výkonu odvádzania tepla, konfigurácie terminálu a technológie vnútorného plnenia, aby sa zabezpečila spoľahlivá integrácia so zariadením zákazníka.
Po potvrdení návrhu je každý rezistor vyrobený štandardizovanými výrobnými postupmi a pred odoslaním prechádza elektrickým a mechanickým testovaním na overenie výkonu, bezpečnosti a spoľahlivosti.
| Porovnanie | Prispôsobené riešenie | Štandardný hliníkový rezistor |
|---|---|---|
| Bytový dizajn | Flexibilné konštrukcie krytu vyvinuté podľa požiadaviek na vybavenie | Pevný obdĺžnikový dizajn krytu |
| Kompatibilita inštalácie | Môže byť integrovaný do nepravidelných alebo obmedzených inštalačných priestorov | Vyžaduje štandardné montážne podmienky |
| Konfigurácia montáže | Montážne otvory a konzoly je možné upraviť podľa usporiadania zariadenia | Pevné montážne rozmery |
| Usporiadanie terminálu | K dispozícii sú viaceré smery svoriek a elektród | Štandardná konfigurácia terminálu |
| Integrácia zariadení | Znižuje dodatočné úpravy počas inštalácie | Môže vyžadovať úpravy existujúcich štruktúr zariadení |
| Rozsah použitia | Vhodné pre špeciálne stroje a prispôsobené priemyselné zariadenia | Vhodné pre všeobecné priemyselné aplikácie |
Prispôsobené riešenie sa odporúča, ak má zariadenie obmedzený priestor na inštaláciu, nepravidelné montážne polohy alebo špeciálne požiadavky na pripojenie. Umožňuje rezistoru prispôsobiť sa existujúcim návrhom systému bez veľkých štrukturálnych zmien.
Nie. DUFEW využíva optimalizované vnútorné výplňové a teplonosné štruktúry na udržanie rovnomerného rozloženia tepla a zníženie rizika lokálneho prehriatia počas prevádzky.
DUFEW podporuje prispôsobenie na základe požiadaviek aplikácie, vrátane:
- Tvar bývania
- Montážne rozmery
- Menovitý výkon
- Hodnota odporu
- Typ terminálu
- Smer vedenia
- Inštalačná štruktúra
Štandardné modely sú vhodné pre bežné inštalačné prostredia, zatiaľ čo prispôsobené návrhy poskytujú väčšiu flexibilitu pre zariadenia so špeciálnymi priestorovými obmedzeniami, požiadavkami na montáž alebo rozmiestnením káblov.
