Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

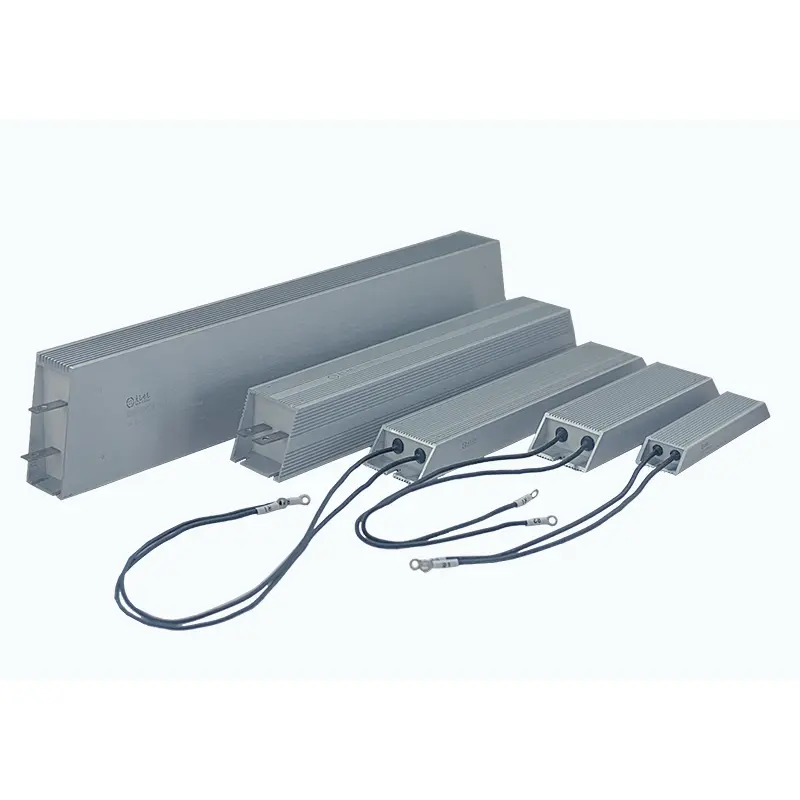

DUFEW Non-Inductive Aluminium Clad Resistor je špeciálne navrhnutý pre vysokorýchlostné spínacie obvody, systémy impulzného napájania, invertorové aplikácie a presné elektronické zariadenia, kde konvenčné drôtové rezistory môžu trpieť parazitnými indukčnými efektmi.
Na rozdiel od štandardných výkonových odporov, ktoré generujú dodatočnú indukčnú reaktanciu počas rýchlych zmien prúdu, DUFEW využíva pokročilú štruktúru bifilárneho vinutia Ayrton-Perry na minimalizáciu väzby magnetického poľa a dosiahnutie výkonu s ultranízkou indukčnosťou.
Zlepšením prúdovej odozvy a znížením spínacieho rušenia tento odpor pomáha chrániť citlivé výkonové komponenty, zlepšuje stabilitu tvaru vlny a zvyšuje spoľahlivosť vysokofrekvenčných elektronických systémov.
K dispozícii od 50W do 6KW, s hodnotami odporu od 0,01Ω do 120kΩ, DUFEW poskytuje prispôsobené riešenia rezistorov s nízkou indukčnosťou pre výrobcov výkonovej elektroniky, dodávateľov meničov, automatizačné spoločnosti a výrobcov priemyselných zariadení.
V modernej výkonovej elektronike sa frekvencia spínania stále zvyšuje, zatiaľ čo komponenty sú citlivejšie na elektrický šum a kolísanie napätia.
Bežný odpor môže spôsobiť nežiaducu indukčnosť počas rýchlych prechodov prúdu, čo spôsobí:
- Prekročenie napätia
- Skreslenie priebehu prúdu
- EMI rušenie
- Polovodičové napätie
- Nestabilita riadiaceho systému
Neindukčný hliníkový odpor DUFEW je vyvinutý na udržanie stabilného elektrického výkonu pri rýchlo sa meniacich prúdových podmienkach.
| Funkcia výkonu | Technická hodnota |
|---|---|
| Dizajn vinutia s ultra nízkou indukčnosťou | Minimalizuje nežiaduce indukčné efekty pri vysokorýchlostnom spínaní |
| Ayrton-Perryho bifilárne vinutie | Ruší magnetické polia generované tokom prúdu |
| Rýchla elektrická odozva | Zlepšuje výkon prechodových obvodov |
| Schopnosť stabilného pulzného zaťaženia | Zvláda opakované cykly nabíjania a vybíjania |
| Nízke elektromagnetické rušenie | Znižuje šum ovplyvňujúci citlivé obvody |
| Hliníková konštrukcia tepelného manažmentu | Zachováva spoľahlivú prevádzku v podmienkach vysokého výkonu |
Vnútorná štruktúra vinutia je kľúčovým faktorom, ktorý odlišuje rezistory s nízkou indukčnosťou od konvenčných drôtových konštrukcií. DUFEW využíva princíp Ayrton-Perryho bifilárneho vinutia pomocou dvoch odporových drôtov navinutých v opačných smeroch, aby sa znížili magnetické polia generované počas toku prúdu.
Tým, že umožňuje, aby sa magnetické polia dvoch vinutí navzájom čiastočne rušili, táto štruktúra výrazne znižuje čistý magnetický tok a minimalizuje parazitnú indukčnosť, čo umožňuje rýchlejšiu elektrickú odozvu a lepší výkon vo vysokorýchlostných spínacích aplikáciách.
Vysokofrekvenčné spínacie systémy často zažívajú rýchle zmeny prúdu, kde parazitná indukčnosť môže generovať nežiaduce napäťové špičky a ovplyvniť stabilitu obvodu. DUFEW rezistory s nízkou indukčnosťou sú navrhnuté tak, aby efektívne zvládali prechodovú energiu, potláčali spínacie špičky, zlepšovali stabilitu tvaru vlny a znižovali namáhanie citlivých polovodičových komponentov.
Sú vhodné najmä pre:
- IGBT invertorové obvody
- MOSFET spínacie systémy
- PWM výkonové meniče
- Vysokofrekvenčné elektronické záťaže
Počas regeneratívneho alebo dynamického brzdenia sa musí prebytočná energia rýchlo vybiť, aby sa udržala stabilita systému. Štruktúra s nízkou indukčnosťou zlepšuje odozvu brzdenia, znižuje rušenie spínania a pomáha chrániť výkonové moduly meniča pred prechodným elektrickým napätím.
Vo vysokofrekvenčných napájacích systémoch môže parazitná indukčnosť ovplyvniť priebehy spínania a celkovú účinnosť. Nízkoindukčné odpory DUFEW poskytujú charakteristiky rýchlej odozvy pre aplikácie, ako sú tlmiace obvody, obvody obmedzujúce prúd a obvody absorpcie impulzov.

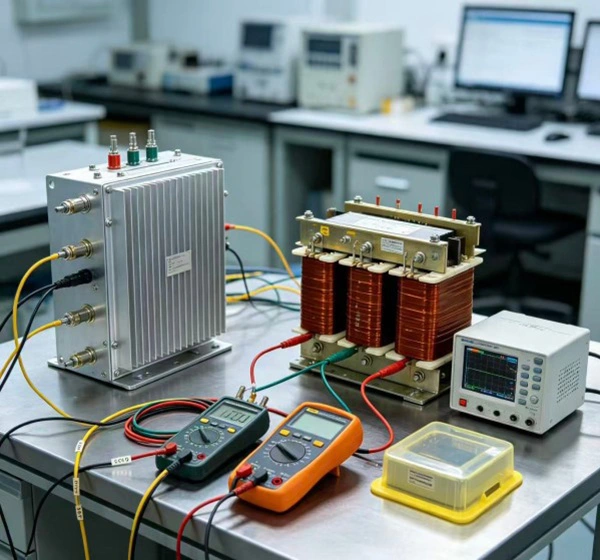

Pre elektronické testovacie systémy charakteristika odozvy odporových komponentov priamo ovplyvňuje presnosť merania. Optimalizovaný dizajn s nízkou indukčnosťou pomáha dosiahnuť presnejšiu odozvu impulzov, znižuje skreslenie signálu a zlepšuje opakovateľnosť testu.

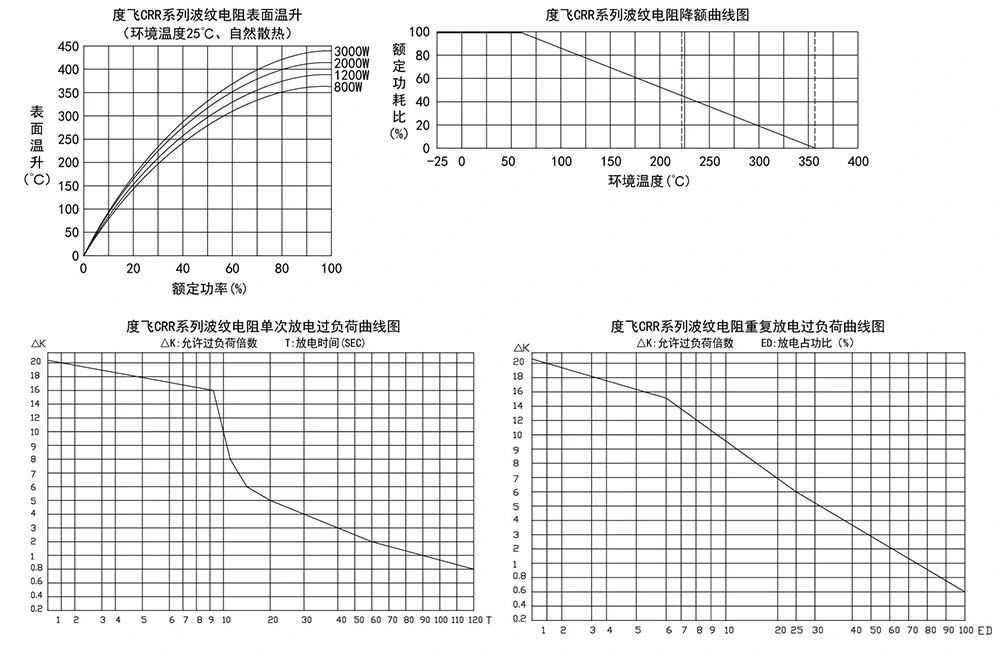

| Štruktúra | Funkcia |
|---|---|
| Zliatinový odporový drôt | Poskytuje stabilné odporové charakteristiky |
| Symetrické bifilárne vinutie | Znižuje magnetickú väzbu |
| Sľudová izolačná vrstva | Oddeľuje vrstvy vinutia a zlepšuje stabilitu |
| Kremenná tepelná náplň | Zlepšuje vedenie tepla |
| Hliníkové puzdro | Poskytuje mechanickú ochranu a tepelný manažment |
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Neindukčný hliníkový rezistor |
| Hlavná vlastnosť | Výkon s nízkou indukčnosťou |
| Technológia navíjania | Bifilárne vinutie Ayrton-Perry |
| Výkonový rozsah | 50W - 6KW |
| Rozsah odporu | 0,01Ω - 120kΩ |
| Prevádzkové napätie | ≤ 1200 V |
| Tolerancia odporu | ±3 %, ±5 %, ±10 % |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Materiál na bývanie | Zliatina hliníka |
| Izolačný materiál | Zmes spomaľujúca horenie pri vysokej teplote |
| Dielektrická pevnosť | 2500VAC / 60s |
| Izolačný odpor | ≥100MΩ |
| Štandardné | GB-5792 |
| Porovnávacia položka | DUFEW Neindukčný hliníkový plátovaný odpor | Konvenčný drôtový rezistor |
|---|---|---|
| Aktuálna odpoveď | Navrhnuté pre rýchle zmeny prúdu | Obmedzené parazitnou indukčnosťou |
| Magnetický efekt | Protichodné magnetické polia sa navzájom rušia | Magnetické polia sa hromadia |
| Výkon prepínania | Vhodné pre vysokofrekvenčné obvody | Vhodné hlavne pre nízkofrekvenčné aplikácie |
| Kontrola EMI | Znížené riziko elektromagnetického rušenia | Vyššia tvorba hluku |
| Ochrana polovodičov | Pomáha znižovať napäťové špičky | Môže zvýšiť prechodný stres |
| priemysel | Typické použitie |
|---|---|
| Výkonová elektronika | Vysokofrekvenčná absorpcia energie |
| Systémy nabíjania EV | Spínacie ochranné obvody |
| Solárne invertory | Jednosmerný výboj energie |
| Veterné energetické systémy | Ochrana prevodníka |
| Servopohony | Dynamické brzdenie |
| Priemyselná automatizácia | Vysokorýchlostné riadiace systémy |
| Laboratórne vybavenie | Presné pulzné testovanie |
DUFEW podporuje prispôsobený vývoj neindukčných odporov podľa požiadaviek aplikácie.
Dostupné prispôsobenie:
| Vlastná položka | Možnosti |
|---|---|
| Hodnota odporu | 0,01Ω-120kΩ |
| Výkonové hodnotenie | 50W-6KW |
| Požiadavka na indukčnosť | Prispôsobený dizajn s nízkou indukčnosťou |
| Rozmery | Štandardné alebo špeciálne bývanie |
| Terminály | Nerezové svorky alebo vysokoteplotné drôty |
| Elektrické parametre | Prispôsobené podľa požiadaviek obvodu |
Pretože rýchle zmeny prúdu môžu generovať parazitnú indukčnosť v konvenčných odporoch, čo spôsobuje napäťové špičky a elektrický šum. Neindukčné odpory minimalizujú tieto efekty a zlepšujú stabilitu obvodu.
Hlavným rozdielom je technológia vnútorného vinutia. DUFEW používa bifilárne vinutie Ayrton-Perry na zníženie interakcie magnetického poľa, zatiaľ čo štandardné odpory zvyčajne používajú konvenčné jednosmerné vinutie.
áno. Bežne sa používajú v invertorových brzdových obvodoch, obvodoch absorpcie impulzov a výkonových elektronických systémoch vyžadujúcich rýchlu odozvu.
áno. DUFEW poskytuje OEM prispôsobenie pre hodnotu odporu, menovitý výkon, mechanické rozmery, svorky a požiadavky na nízku indukčnosť.
