Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

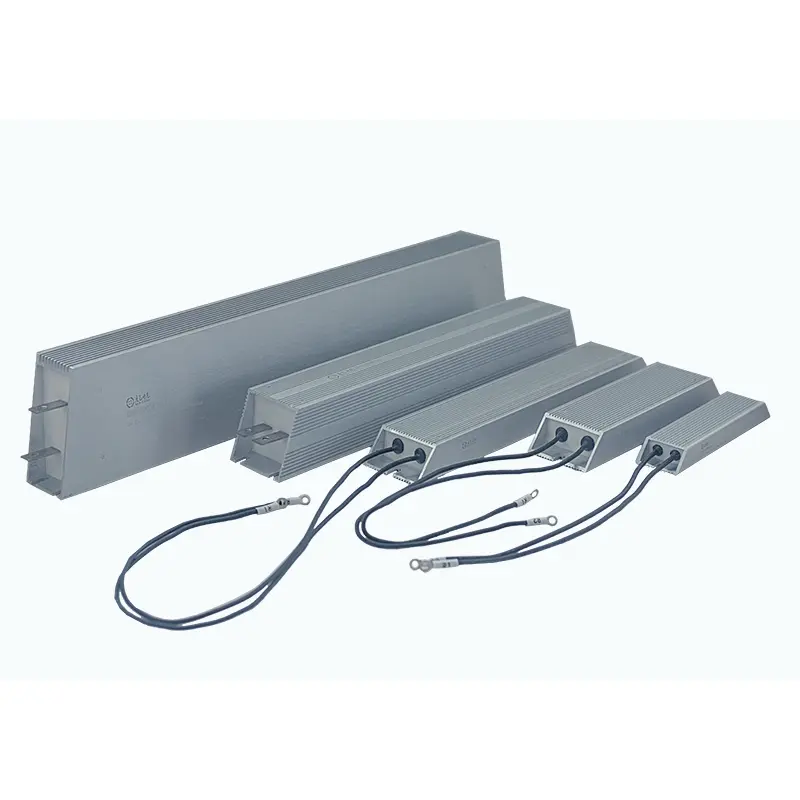

Ultratenký hliníkový odpor DUFEW je navrhnutý pre priemyselné aplikácie, kde je inštalačný priestor obmedzený, ale spoľahlivý rozptyl energie je nevyhnutný. Vďaka ultratenkému hliníkovému krytu a plne uzavretej konštrukcii ponúka efektívny odvod tepla, vynikajúcu ochranu životného prostredia a stabilný výkon pre dynamické brzdenie, servopohony, VFD, záťažové banky a systémy riadenia výkonu.
Rezistor, ktorý je k dispozícii s menovitým výkonom od 50 W do 6 kW, hodnotami odporu od 0,01 Ω do 120 kΩ a prevádzkovým napätím do 1 200 V, podporuje prispôsobenie OEM a ODM, aby vyhovoval rôznym priemyselným požiadavkám.
Rezistor je vyrobený z presne navinutého niklovo-chrómového (Ni-Cr) alebo konštantánového odporového drôtu, ktorý je izolovaný vrstvami sľudy a je úplne zapuzdrený vo vnútri krytu z hliníkovej zliatiny pomocou zalievacej zmesi spomaľujúcej horenie a vysokej izolácie. Táto uzavretá konštrukcia zlepšuje prenos tepla a zároveň chráni odporový prvok pred prachom, vlhkosťou, oxidáciou a vibráciami.
Jeho ultratenký profil s minimálnou hrúbkou iba 6--8 mm umožňuje priamu inštaláciu do kompaktných elektrických zariadení, kde sa konvenčné rezistory v hliníkovom prevedení nezmestia. Pre rôzne aplikačné požiadavky sú k dispozícii viaceré štýly svoriek, možnosti montáže a elektrické špecifikácie.
| Kód modelu | Popis |
|---|---|
| CAR | Ultratenký hliníkový rezistor |
| 1500W | Menovitý výkon |
| 27R | Hodnotený odpor |
| J | Tolerancia odporu (J=±5%, K=±10%, H=±3%) |
| Parameter | Špecifikácia |
|---|---|
| Výkonový rozsah | 50W - 6kW |
| Prevádzkové napätie | ≤ 1200 V |
| Rozsah odporu | 0,01Ω-120kΩ |
| Tolerancia odporu | ± 3 % / ± 5 % / ± 10 % |
| Hodnotenie ochrany | IP00 |
| Teplotný koeficient (TCR) | ≤ 300 ppm/°C |
| Hodnotenie spomaľujúce horenie | UL 94V-2 |
| Štandardné | GB/T 5792 |
Výber správneho výkonového odporu znamená viac než len výber odporu a výkonu. DUFEW sa zameriava na poskytovanie spoľahlivého tepelného výkonu, konzistentnej kvality výroby a flexibilného prispôsobenia pre priemyselné aplikácie po celom svete.
Ultratenký hliníkový kryt s minimálnou hrúbkou iba 6--8 mm umožňuje montáž viacerých jednotiek vedľa seba, vďaka čomu je ideálny pre kompaktné ovládacie skrine, servopohony a systémy VFD.
Každý odpor je vyrobený pomocou presného vinutia odporového drôtu, vysokokvalitných izolačných materiálov, automatizovaných výrobných procesov a prísnej kontroly kvality, aby sa zabezpečil konzistentný elektrický výkon a dlhá životnosť.
DUFEW podporuje prispôsobené hodnoty odporu, výkony, rozmery krytu, konfigurácie svoriek, možnosti vodičov, montážne štruktúry a návrhy s nízkou indukčnosťou podľa zákazníckych výkresov alebo technických špecifikácií.
S dlhoročnými skúsenosťami vo výrobe priemyselných výkonových rezistorov, DUFEW dodáva spoľahlivé riešenia pre výrobcov automatizačných zariadení, systémových integrátorov, distribútorov a OEM zákazníkov po celom svete.
Kompaktný kryt z hliníkovej zliatiny má hrúbku len 6--8 mm, čo pomáha maximalizovať inštalačný priestor vo vnútri elektrických skríň a kompaktných priemyselných zariadení.
Vysokoizolačná zalievacia zmes spomaľujúca horenie úplne utesňuje odporový prvok a poskytuje vynikajúcu odolnosť proti prachu, vlhkosti, vibráciám a oxidácii.
Hliníkové puzdro a tepelne vodivý výplňový materiál rýchlo prenášajú teplo na montážny povrch alebo chladič, čím zlepšujú účinnosť chladenia a hustotu výkonu.
Rezistor, ktorý je k dispozícii s pripojením terminálu alebo oloveného vodiča, je možné prispôsobiť z hľadiska hodnoty odporu, výkonu, rozmerov a štýlu montáže tak, aby vyhovoval rôznym aplikáciám.
S profilom tenkým 6--8 mm sa rezistor ľahko zmestí do kompaktných ovládacích skríň, servosystémov a VFD, čo umožňuje vyššiu hustotu inštalácie bez obetovania výkonu.
Utesnené hliníkové puzdro a zalievacia zmes spomaľujúca horenie účinne chránia vnútorný odporový prvok pred prachom, vlhkosťou, oxidáciou a vibráciami, čím zlepšujú dlhodobú spoľahlivosť.
Hliníkový kryt funguje ako účinný chladič, ktorý rýchlo odvádza teplo preč z odporového prvku. Pri montáži na kovovú platňu alebo externý chladič sa tepelný výkon ešte zvýši.
Navrhnuté tak, aby poskytovali vysoký výkon v kompaktnom balení, vďaka čomu sú ideálne pre aplikácie, kde je inštalačný priestor obmedzený, ale vyžaduje sa spoľahlivé rozptýlenie energie.
K dispozícii od 0,01 Ω do 120 kΩ s toleranciami odporu ± 3 %, ± 5 % a ± 10 %, pokrývajúce aplikácie s nízkym odporom brzdenia aj aplikácie s vysokým odporom.
DUFEW poskytuje služby OEM a ODM vrátane prispôsobených rozmerov, hodnôt odporu, menovitých výkonov, štýlov svoriek, vodičov, montážnych konfigurácií a návrhov s nízkou indukčnosťou.
Na rozdiel od konvenčných rezistorov otvoreného typu je ultratenký hliníkový odpor navrhnutý pre kompaktné elektrické systémy vyžadujúce efektívne tepelné riadenie a spoľahlivú ochranu životného prostredia.
Ideálne pre rekuperačné brzdové okruhy v kompaktných servosystémoch s obmedzeným inštalačným priestorom.
Používa sa na dynamické brzdenie, rozptyl energie a stabilizáciu napätia v priemyselných invertorových systémoch.
Vhodné pre zariadenia na nabíjanie/vybíjanie batérií, prednabíjacie obvody a aplikácie na rozptyl energie.
Poskytuje stabilné odporové záťaže pre napájacie zdroje, testovanie batérií, priemyselné testovacie zariadenia a elektronické záťažové systémy.
Široko používaný v riadiacich skriniach PLC, automatizačných systémoch, robotike, CNC zariadeniach a kompaktných elektrických ovládacích paneloch.
| Charakteristický | Podmienky testu | Výkon |
|---|---|---|
| Dielektrické výdržné napätie | 2500 VAC / 50 Hz / 60 s | Zvodový prúd ≤ 10 mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10× menovitý výkon po dobu 5 s | Žiadne viditeľné poškodenie |
| Načítať Život | Cyklická prevádzka (10 s zapnuté / 90 s vypnuté) | ＞9 000 hodín |
| Odolnosť voči vlhkému teplu | 40 °C ± 2 °C, 90--95 % RH, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Rýchle cyklovanie teploty | -55 °C / 55 °C / 155 °C, každý po 15 minútach, 5 cyklov | ΔR ≤ ±(2%R + 0,05Ω) |
| Tepelná odolnosť | 350 °C / 2 h | Žiadne viditeľné poškodenie alebo zmena farby |
| Teplotný koeficient (TCR) | Hodnotený vs. počiatočný odpor | ＜300 ppm/°C |
| Odolnosť voči plameňu | 10× menovitý výkon po dobu 5 min | Bez zapaľovania |
| Charakteristický | Podmienky testu | Výkon |
|---|---|---|
| Koncová sila | 45N / 30s | Žiadne uvoľnenie alebo viditeľné poškodenie |
| Odolnosť proti vibráciám | 5--200 Hz, 1 g, 98 m/s² | Žiadne štrukturálne poškodenie |
| Odolnosť voči teplu pri spájkovaní | 350±5°C Spájka, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Vzhľad | Vizuálna kontrola | Žiadne viditeľné poškodenie, jasné označenie |
| Spájkovateľnosť | 235±5°C Spájka, 5s | Pokrytie spájkou ≥ 95 % |
| Porovnávacia položka | Ultratenký hliníkový odpor DUFEW | Konvenčný výkonový odpor |
|---|---|---|
| Bytový dizajn | Ultra tenké hliníkové puzdro s úplne uzavretým zalievaním | Väčšinou otvorená alebo polouzavretá konštrukcia |
| Inštalačný priestor | Tenký 6--8 mm profil umožňuje kompaktnú inštaláciu vedľa seba | Väčšie puzdro vyžaduje viac inštalačného priestoru |
| Ochrana životného prostredia | Lepšia odolnosť voči prachu, vlhkosti, vibráciám a oxidácii | Obmedzená ochrana životného prostredia pre drsné podmienky |
| Odvod tepla | Hliníkový kryt podporuje priamu montáž šasi alebo chladiča pre lepšie chladenie | Primárne sa spolieha na prirodzené chladenie vzduchom |
| Rozsah odporu | Široký rozsah od 0,01Ω do 120kΩ | Typicky obmedzený rozsah odporu v závislosti od konštrukcie |
| Aplikácia | Kompaktné priemyselné zariadenia, VFD, servosystémy, batériové zariadenia a záťažové testovanie | Univerzálne aplikácie na rozptýlenie energie |
| Prispôsobenie | Podporuje prispôsobené rozmery, svorky, zvodové vodiče, menovitý výkon a hodnoty odporu | Obmedzené prispôsobenie |
Odpoveď: Jeho hlavnou výhodou je ultratenká štruktúra s hrúbkou iba 6--8 mm. Tento kompaktný dizajn poskytuje efektívny rozptyl energie a zároveň znižuje inštalačný priestor, vďaka čomu je vhodný pre servopohony, VFD systémy, batériové zariadenia a priemyselné riadiace skrine, kde je obmedzený priestor.
A: Áno. Plochá hliníková základňa umožňuje priamu montáž na kovové šasi alebo externý chladič. Aplikácia tepelnej pasty medzi kontaktné povrchy môže ďalej zlepšiť účinnosť prenosu tepla a podporiť vyšší nepretržitý prevádzkový výkon.
Odpoveď: Plne uzavretý hliníkový kryt v kombinácii s izolačným čalúnením spomaľujúcim horenie poskytuje účinnú ochranu proti prachu, vlhkosti, vibráciám a oxidácii. V porovnaní s otvorenými odporovými štruktúrami ponúka tento dizajn lepšiu adaptabilitu na životné prostredie, pričom je možné pridať dodatočnú ochranu krytu pre vonkajšie aplikácie alebo aplikácie s vysokou ochranou.
A: Áno. DUFEW poskytuje prispôsobenie OEM a ODM na základe špecifických elektrických, mechanických a inštalačných požiadaviek. Vlastné možnosti zahŕňajú hodnotu odporu, menovitý výkon, rozmery krytu, konfiguráciu svoriek a vodičov, montážnu štruktúru, dizajn s nízkou indukčnosťou a ďalšie špeciálne špecifikácie. Zákazníci môžu poskytnúť výkresy alebo technické požiadavky a inžinieri DUFEW vyhodnotia a vyvinú vhodné riešenie.
Odpoveď: Bežne sa používajú v aplikáciách vyžadujúcich kompaktnú veľkosť a spoľahlivý odvod tepla, vrátane systémov servopohonov, pohonov s premenlivou frekvenciou, dynamických brzdových obvodov, zariadení na nabíjanie a vybíjanie batérií, priemyselných automatizačných systémov, napájacích zdrojov, elektronických zaťažovacích systémov a zariadení na výrobu obnoviteľnej energie.
DUFEW poskytuje výrobné služby OEM a ODM pre aplikácie priemyselných výkonových odporov, podporuje výrobcov zariadení, distribútorov a systémových integrátorov prispôsobenými riešeniami pokrývajúcimi elektrický výkon, mechanickú štruktúru a požiadavky na inštaláciu.
Možnosti prispôsobenia zahŕňajú menovitý výkon od 50 W do 6 kW, hodnoty odporu od 0,01 Ω do 120 kΩ, rozmery krytu, konfigurácie svoriek a vodičov, montážne štruktúry, dizajn s nízkou indukčnosťou, vlastné štítky, logá a úpravy špecifické pre aplikáciu.
Každý prispôsobený produkt je vyvinutý prostredníctvom technického hodnotenia a kontroly výroby, aby sa zabezpečil spoľahlivý tepelný výkon, elektrická stabilita a dlhodobá prevádzka v priemyselnom prostredí.
Výber správneho odporu pomáha maximalizovať spoľahlivosť systému a životnosť. Pri výbere modelu zvážte nasledujúce faktory:
| Výberová položka | Odporúčanie |
|---|---|
| Výkonové hodnotenie | Vyberte si podľa nepretržitého alebo prerušovaného pracovného cyklu s dostatočnou bezpečnostnou rezervou. |
| Hodnota odporu | Zodpovedajte požiadavkám meniča, servopohonu alebo elektrického obvodu. |
| Prevádzkové napätie | Uistite sa, že maximálne pracovné napätie nepresahuje špecifikáciu produktu. |
| Spôsob chladenia | Pre aplikácie s vyšším výkonom namontujte odpor na kovovú platňu alebo chladič. |
| Inštalačný priestor | Rozmery vyberte podľa dostupného priestoru skrinky alebo vybavenia. |
| Typ pripojenia | Vyberte si medzi konfiguráciou terminálu alebo vodiča podľa požiadaviek na inštaláciu. |
Ak si nie ste istí, ktorý model najlepšie vyhovuje vašej aplikácii, inžiniersky tím DUFEW môže odporučiť najvhodnejšie riešenie na základe vašich prevádzkových podmienok.
- Profesionálny výrobca priemyselných výkonových rezistorov a brzdových riešení
- Stabilná kvalita produktu s prísnou výrobou a kontrolou kvality
- Flexibilné služby OEM a ODM pre svetových výrobcov zariadení
- Rýchla reakcia na technickú podporu a hodnotenie projektu
- Spoľahlivé dodanie štandardných a prispôsobených produktov
- Kompletné produktové portfólio zahŕňajúce drôtové, vlnité, rúrkové, hliníkové, brzdové a prispôsobené výkonové odpory
Hľadáte spoľahlivého dodávateľa ultratenkých hliníkových rezistorov?
DUFEW poskytuje štandardné produkty a prispôsobené riešenia pre priemyselnú automatizáciu, obnoviteľnú energiu, motorové pohony, testovacie zariadenia a výkonovú elektroniku.
Kontaktujte náš technický tím ešte dnes pre:
- Odporúčania produktov
- Technické poradenstvo
- Podpora OEM a ODM
- Vzorové požiadavky
- Konkurenčné ponuky
DUFEW – Váš dôveryhodný výrobca priemyselných výkonových rezistorov v Číne.
