Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

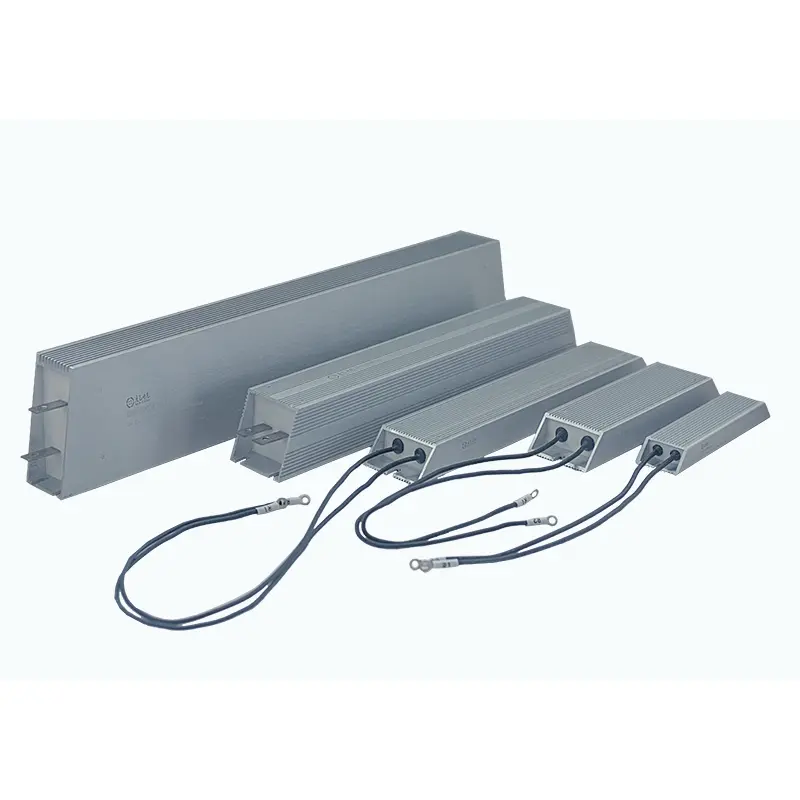

DUFEW Inverter Aluminium Clad Resistor je špeciálne navrhnutý pre brzdové systémy s variabilným frekvenčným meničom (VFD), servopohony a aplikácie riadenia priemyselných motorov, ktoré vyžadujú spoľahlivú absorpciu regeneračnej energie.
Počas spomaľovania, zdvíhania alebo rýchleho zastavenia motora generuje motor regeneračnú energiu, ktorá prúdi späť do zbernice jednosmerného prúdu meniča. Ak túto energiu nie je možné efektívne spotrebovať, nadmerné nahromadenie napätia môže spôsobiť poruchu prepätia meniča alebo poškodenie výkonových komponentov.
Brzdové odpory meniča DUFEW premieňajú regenerovanú elektrickú energiu na tepelnú energiu prostredníctvom vysoko výkonnej konštrukcie odporov s hliníkovým plášťom, čo pomáha udržiavať stabilnú prevádzku meniča a zvyšuje bezpečnosť systému.
Vďaka odolnému krytu z hliníkovej zliatiny, technológii zapuzdrenia s vysokou izoláciou a optimalizovanému dizajnu tepelného manažmentu poskytuje DUFEW spoľahlivé riešenia brzdových odporov pre výrobcov priemyselnej automatizácie, dodávateľov meničov a výrobcov zariadení na celom svete.
Dostupné s menovitým výkonom 50W-6KW, hodnotami odporu 0,01Ω-120kΩ a prispôsobiteľnými špecifikáciami, aby vyhovovali rôznym požiadavkám na brzdenie meniča.
Na rozdiel od rezistorov na všeobecné použitie sú brzdové odpory meniča potrebné, aby odolali opakovaným krátkodobým vysokovýkonným energetickým impulzom počas brzdných cyklov.
DUFEW Invertor Aluminium Clad Resistor je navrhnutý tak, aby zvládol:
- Náhle uvoľnenie regeneračnej energie
- Časté cykly zrýchľovania a spomaľovania
- Podmienky krátkodobého preťaženia
- Požiadavky na dynamické brzdenie
Bezpečným odvádzaním prebytočnej energie pomáha:
- Zabráňte prepätiu DC zbernice
- Chráňte invertorové moduly
- Zlepšite odozvu pri brzdení
- Zvýšte spoľahlivosť zariadenia
| Funkcia | úžitok |
|---|---|
| Navrhnuté pre brzdenie VFD | Zodpovedá požiadavkám na rozptyl energie pohonu s premenlivou frekvenciou |
| Vysoká schopnosť absorpcie pulznej energie | Zvláda opakované cykly brzdenia a regenerácie |
| Kryt na odvod tepla z hliníkovej zliatiny | Rýchlo prenáša teplo počas prevádzky |
| Plne uzavretá zapuzdrená štruktúra | Chráni pred prachom, vlhkosťou a vibráciami |
| Štandardné prevedenie montážneho otvoru | Jednoduchá inštalácia a výmena |
| Viacero možností terminálu | Podporuje rôzne požiadavky na zapojenie |
| Vlastné možnosti odporu a výkonu | Zodpovedá rôznym špecifikáciám meniča |
Odporový prvok je vyrobený z vysokoteplotných izolačných materiálov a navinutý z prémiového odporového drôtu zo zliatiny niklu a chrómu (Ni-Cr) alebo medi a niklu (Cu-Ni). Po izolácii sľudovej izolácie je zostava naplnená tepelnou zmesou spomaľujúcou horenie a utesnená vo vnútri krytu z hliníkovej zliatiny.
Táto integrovaná štruktúra zlepšuje mechanickú pevnosť, odolnosť voči vibráciám, účinnosť prenosu tepla a dlhodobú prevádzkovú spoľahlivosť v priemyselných brzdových aplikáciách.
Vnútorná štruktúra využíva kremennú výplň kombinovanú so špeciálnymi spojovacími zmesami na zvýšenie tepelnej vodivosti. V porovnaní s tradičnou vzduchovou izoláciou táto konštrukcia prenáša teplo efektívnejšie z odporového prvku do hliníkového krytu.
Spoločne s vonkajšími drážkami na odvod tepla pomáha tepelný dizajn udržiavať stabilný brzdný výkon, zlepšiť teplotnú rovnováhu a predĺžiť životnosť pri opakovanom zaťažení.
DUFEW podporuje rôzne možnosti pripojenia, vrátane svoriek z nehrdzavejúcej ocele a vysokoteplotných vodičov, aby vyhovovali rôznym požiadavkám na inštaláciu. Integrované montážne otvory zjednodušujú inštaláciu vo vnútri invertorových skríň a priemyselných riadiacich systémov.
Výber správneho odporu vyžaduje zváženie parametrov meniča, podmienok brzdenia a prostredia inštalácie.
| Faktor výberu | Úvaha |
|---|---|
| Hodnota odporu | Musí zodpovedať odporúčanému rozsahu brzdného odporu výrobcu meniča |
| Výkonové hodnotenie | Vyberá sa podľa frekvencie brzdenia a požadovanej kapacity absorpcie energie |
| Výkon motora | Vyšší výkon motora vo všeobecnosti vyžaduje silnejšiu brzdnú schopnosť |
| Pracovný cyklus | Časté brzdenie vyžaduje vyššiu tepelnú kapacitu |
| Inštalačné prostredie | Mali by sa vyhodnotiť podmienky vetrania a návrh chladenia skrine |
Nesprávny výber odporu môže spôsobiť nadmerný brzdný prúd, nedostatočný brzdný moment, prehriatie alebo alarmy ochrany meniča. DUFEW odporúča zvoliť vhodné hodnoty odporu na základe špecifikácií meniča a skutočných prevádzkových požiadaviek.
| Aplikácia | Funkcia |
|---|---|
| Pohony s premenlivou frekvenciou (VFD) | Absorbuje regeneračnú energiu pri brzdení motorom |
| Systémy servopohonov | Zvláda energiu spomalenia servomotora |
| Výťahy | Riadi energiu generovanú pri spúšťaní a brzdení |
| Žeriavy a zdvíhacie zariadenia | Podporuje častú prevádzku štart-stop |
| Zariadenia priemyselnej automatizácie | Poskytuje dynamickú ochranu pri brzdení |
| Elektronické záťažové testovanie | Pôsobí ako vysokovýkonná odporová záťaž |
| Zariadenia na obnoviteľnú energiu | Vybíjacie a ochranné obvody |
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Invertorový hliníkový plátovaný odpor |
| Aplikácia | Dynamické brzdenie / rekuperačný rozptyl energie |
| Výkonový rozsah | 50W - 6KW |
| Rozsah odporu | 0,01Ω - 120kΩ |
| Prevádzkové napätie | ≤ 1200 V |
| Tolerancia odporu | ±3 %, ±5 %, ±10 % |
| Materiál odporového drôtu | Zliatina niklu a chrómu / medi a niklu |
| Materiál na bývanie | Zliatina hliníka |
| Izolačný materiál | Zmes spomaľujúca horenie pri vysokej teplote |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň ochrany | IP00 |
| Hodnotenie plameňa | UL94V-2 |
| Štandardné | GB-5792 |
| Testovacia položka | Skúšobná podmienka | Výkon |
|---|---|---|
| Dielektrická pevnosť | 2500 VAC / 50 Hz / 60 s | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátke preťaženie | 10-násobok menovitého výkonu /5s | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | Prevádzka cyklického vybíjania | > 9000 h |
| Odolnosť proti vlhkosti | 40 ℃ ± 2 ℃ /90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Cyklovanie teploty | -55 ℃ až 155 ℃ cyklov | Stabilný výkon |
| Tepelná odolnosť | 350 ℃ / 2 h | Bez zjavného poškodenia |
| Skúška plameňom | 10-násobok menovitého výkonu | Žiadne spaľovanie |
| Porovnanie | DUFEW Invertorový hliníkový rezistor | Všeobecný výkonový odpor |
|---|---|---|
| Účel aplikácie | Navrhnuté na absorpciu regeneratívnej brzdnej energie | Navrhnuté pre bežné zaťaženie |
| Manipulácia s energiou | Podporuje krátkodobé vysokoenergetické impulzy | Vhodné hlavne pre stabilné zaťaženie |
| Kompatibilita riadenia motora | Zodpovedá VFD a servo brzdovým systémom | Žiadny dizajn špecifický pre menič |
| Ochrana proti prepätiu | Pomáha predchádzať poruchám prepätia DC zbernice | Obmedzená ochranná schopnosť |
| Tepelný dizajn | Optimalizované pre opakované brzdné cykly | Pri častých pulzoch sa môže prehriať |
| Inštalácia | Navrhnuté pre integráciu riadiacej skrine | Univerzálna inštalácia |
Pred inštaláciou skontrolujte model meniča, odporúčaný rozsah odporu, požadovaný brzdný výkon a pracovný cyklus, aby ste sa uistili, že odpor zodpovedá systémovým požiadavkám.
Pred inštaláciou skontrolujte hliníkový kryt, svorky, stav zapuzdrenia a montážnu konštrukciu, aby ste sa uistili, že odpor nie je poškodený a je pripravený na prevádzku.
Správny odvod tepla je nevyhnutný pre spoľahlivé brzdenie. Na zlepšenie prúdenia vzduchu sa odporúča vertikálna inštalácia, pričom medzi odpormi by mala byť zachovaná dostatočná vzdialenosť. V prípade uzavretých skríň môže byť potrebné dodatočné nútené vetranie podľa prevádzkových podmienok.
Používajte káble odolné voči teplu, zaistite bezpečné pripojenia svoriek a udržiavajte čo najkratšiu vzdialenosť medzi meničom a odporom, aby sa zvýšila spoľahlivosť pripojenia.
Po inštalácii skontrolujte hodnotu odporu, monitorujte povrchovú teplotu počas prevádzky a overte brzdný výkon, aby ste sa uistili, že systém funguje správne.
DUFEW podporuje prispôsobené riešenia brzdových odporov meniča vrátane:
| Vlastná položka | Dostupné možnosti |
|---|---|
| Hodnota odporu | Vlastný odpor zodpovedajúci požiadavkám meniča |
| Výkonové hodnotenie | 50W-6KW |
| Veľkosť krytu | Prispôsobené rozmery |
| Typ terminálu | Nerezové svorky / vodiče |
| Ochranné komponenty | Voliteľná tepelná ochrana |
| Dizajn aplikácie | Prispôsobené podľa brzdných podmienok |
Invertorový hliníkový rezistor absorbuje regeneračnú energiu generovanú počas brzdenia motorom a premieňa ju na tepelnú energiu, čím zabraňuje prepätiu DC zbernice a chráni systém meniča.
Hodnota odporu by mala zodpovedať rozsahu odporúčanému výrobcom meniča. Príliš nízka hodnota môže spôsobiť nadmerný prúd, zatiaľ čo príliš vysoká hodnota môže znížiť brzdný výkon.
áno. Invertorové brzdové odpory DUFEW sú vhodné pre servosystémy, najmä aplikácie vyžadujúce rýchle spomalenie a opakované brzdné cykly.
áno. DUFEW podporuje pridávanie tepelných spínačov alebo komponentov tepelnej ochrany pre aplikácie vyžadujúce dodatočné bezpečnostné monitorovanie.
