Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

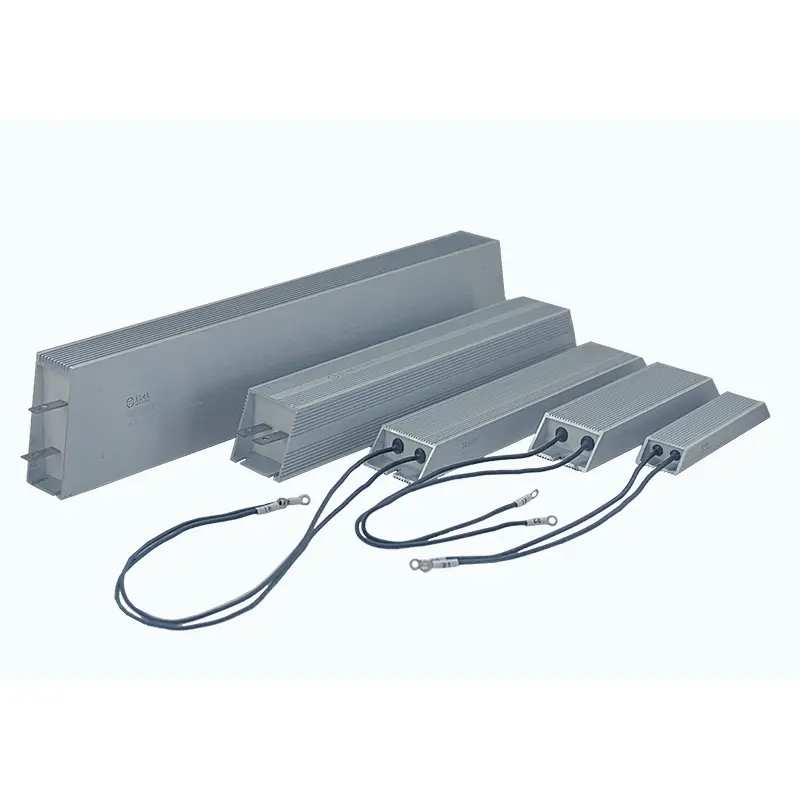

Priemyselné energetické systémy často pracujú pri veľkom zaťažení, častom brzdení, vibráciách a zvýšených teplotách. Aby bola zaistená spoľahlivá prevádzka v týchto náročných prostrediach, DUFEW trapézový hliníkový odpor kombinuje robustný hliníkový kryt s optimalizovanou vnútornou tepelnou štruktúrou, ktorá efektívne prenáša teplo a zároveň chráni odporový prvok pred prachom, vlhkosťou, vibráciami a mechanickými vplyvmi.
Odporový prvok je vyrobený pomocou presne navinutého drôtu z niklu a chrómu (Ni-Cr) alebo z konstantanovej zliatiny namontovaného na vysokoteplotnom izolačnom jadre. Po elektrickej izolácii sľudovými doskami je zostava úplne zapuzdrená vo vnútri lichobežníkového hliníkového krytu pomocou špeciálne formulovanej zmesi vysoko čistého kremenného piesku a vysokoteplotnej živice. Táto štruktúra vytvára účinnú dráhu vedenia tepla, rýchlo prenáša vnútorné teplo na vonkajšie chladiace rebrá a zároveň chráni odpor pred oxidáciou a kontamináciou z prostredia.
Rezistor, navrhnutý pre priemyselnú automatizáciu a vysokovýkonné zariadenia, podporuje ako svorky z nehrdzavejúcej ocele, tak aj vysokoteplotné pripojenia vodičov, čo umožňuje flexibilnú inštaláciu do brzdových systémov VFD, servopohonov, riadiacich skríň motora, záťažových bánk, zariadení na výrobu obnoviteľnej energie a priemyselných distribučných systémov.
Na rozdiel od bežných obdĺžnikových hliníkových rezistorov je lichobežníkový kryt špeciálne navrhnutý tak, aby zlepšil účinnosť chladenia a mechanickú stabilitu v priemyselnom prostredí.
Lichobežníkový profil zväčšuje vonkajší chladiaci povrch, čo umožňuje efektívnejšie odvádzanie tepla prostredníctvom prirodzenej konvekcie a zlepšuje nepretržitý prevádzkový výkon.
Odporový prvok je úplne utesnený vo vnútri hliníkového krytu, čím poskytuje vynikajúcu odolnosť voči prachu, vlhkosti, vibráciám a oxidácii a zároveň predlžuje životnosť produktu.
Širšia montážna základňa ponúka silnejšiu mechanickú podporu, znižuje pohyb pri nepretržitých vibráciách a robí odpor vhodný pre žeriavy, výťahy, obrábacie stroje a iné zariadenia s vysokým zaťažením.
Náplň z kremenného piesku prenáša teplo oveľa rýchlejšie ako vzduch, čo umožňuje, aby sa vnútorné teplo rýchlo dostalo do hliníkového krytu pre lepší chladiaci výkon. Ďalšie chladiče môžu byť inštalované, keď je potrebný vyšší trvalý rozptyl energie.
- Optimalizované lichobežníkové puzdro - Väčší chladiaci povrch zlepšuje prirodzený odvod tepla v porovnaní s konvenčnými obdĺžnikovými hliníkovými rezistormi.
- Plne zaliata konštrukcia - Kompletné zapuzdrenie chráni pred prachom, vlhkosťou, vibráciami, oxidáciou a mechanickým otrasom.
- Vynikajúca tepelná vodivosť - Náplň z kremenného piesku rýchlo prenáša vnútorné teplo do hliníkového krytu, čím podporuje vyššiu hustotu výkonu.
- Široký rozsah odporu - K dispozícii od 0,01Ω do 120kΩ s toleranciami odporu ±3%, ±5% a ±10%.
- Spoľahlivá mechanická pevnosť - Široká hliníková základňa zaisťuje bezpečné upevnenie zariadenia pracujúceho pri nepretržitých vibráciách.
- Flexibilné možnosti pripojenia - Dostupné so svorkami z nehrdzavejúcej ocele alebo vysokoteplotnými vodičmi pre rôzne požiadavky na inštaláciu.
- Dostupná vlastná výroba - Výkon, hodnota odporu, rozmery, svorky a montážne konfigurácie môžu byť prispôsobené pre projekty OEM.
Lichobežníkový hliníkový odpor je vhodný pre priemyselné systémy vyžadujúce spoľahlivý rozptyl energie, vysokú mechanickú pevnosť a dlhodobú stabilitu.
Pohony s premenlivou frekvenciou (VFD), servopohony, brzdové obvody motora a systémy na rozptýlenie regeneratívnej energie.
Žeriavy, výťahy, valcovne, banské stroje, kompresory a ďalšie zariadenia pracujúce pri častých vibráciách a brzdení.
Záťažové banky, testovanie napájacích zdrojov, systémy vybíjania batérií, dynamická simulácia záťaže a priemyselné testovacie stolice.
Zariadenia na skladovanie energie, fotovoltaické invertory, meniče veternej energie, nabíjacie zariadenia a systémy premeny energie.
Elektrické skrine, distribučné zariadenia, automatizačné systémy a OEM stroje vyžadujúce kompaktné, utesnené a vysoko spoľahlivé výkonové odpory.
Správna inštalácia je nevyhnutná pre dosiahnutie optimálneho tepelného výkonu a dlhej životnosti.
Pred inštaláciou sa uistite, že hodnota odporu, menovitý výkon, prevádzkové napätie a rozmery spĺňajú požiadavky na zariadenie.
Skontrolujte, či hliníkový kryt, svorky a montážne otvory nie sú zdeformované, prasknuté alebo poškodené pri preprave.
Pevne nainštalujte odpor pomocou montážnych otvorov na základni. Uistite sa, že montážny povrch je rovný a pevný, aby sa zachovala dobrá mechanická stabilita.
Pre aplikácie so stredným a vysokým výkonom naneste tenkú vrstvu tepelnej zmesi medzi základňu odporu a montážnu dosku alebo chladič, aby sa zlepšil prenos tepla.
Bezpečne pripojte svorky alebo zvodové vodiče a overte, či sú všetky elektrické spojenia tesné, aby sa zabránilo nadmernému prechodovému odporu.
Nainštalujte rezistor na dobre vetranom mieste. V prípade uzavretých elektrických skríň sa pri prevádzke s vysokým výkonom odporúča chladenie núteným vzduchom.
Odmerajte hodnotu odporu pred zapnutím obvodu a monitorujte prevádzkovú teplotu počas prvého uvedenia do prevádzky.
Odporový prvok je presne navinutý pomocou vysokokvalitného drôtu z niklu a chrómu (Ni-Cr) alebo zliatinového drôtu Constantan, ktorý poskytuje stabilný elektrický výkon, vysokú schopnosť preťaženia a dlhú životnosť.
Odolná sľudová izolačná vrstva elektricky izoluje odporový drôt od hliníkového krytu pri zachovaní vynikajúcej dielektrickej pevnosti pri zvýšených teplotách.
Vnútorná dutina je vyplnená vysoko čistým kremičitým pieskom a žiaruvzdornou živicou, čím sa vytvára účinná cesta vedenia tepla, ktorá rýchlo prenáša teplo z odporového prvku do hliníkového krytu.
Extrudovaný hliníkový kryt má optimalizovaný lichobežníkový profil, ktorý zväčšuje chladiacu plochu a zlepšuje prirodzenú konvekciu vzduchu v porovnaní s konvenčnými pravouhlými krytmi.
K dispozícii buď s koncovkami z nehrdzavejúcej ocele alebo vysokoteplotnými vodičmi, aby vyhovovali rôznym požiadavkám na inštaláciu a zapojenie.
| Kód modelu | Popis | Príklad |
|---|---|---|
| CAR | Séria lichobežníkových hliníkových rezistorov | CAR |
| 1500W | Menovitý výkon | 1500W |
| 27R | Hodnotený odpor | 27Ω |
| J | Tolerancia odporu | J = ±5 % (voliteľné: H = ±3 %, K = ±10 %) |
| Parameter | Špecifikácia |
|---|---|
| Výkonový rozsah | 50W - 6kW |
| Prevádzkové napätie | ≤ 1200 V |
| Rozsah odporu | 0,01Ω-120kΩ |
| Tolerancia odporu | ± 3 % / ± 5 % / ± 10 % |
| Hodnotenie ochrany | IP00 |
| Teplotný koeficient (TCR) | ≤ 300 ppm/°C |
| Hodnotenie spomaľujúce horenie | UL 94V-2 |
| Štandardné | GB/T 5792 |
| Charakteristický | Podmienky testu | Výkon |
|---|---|---|
| Dielektrické výdržné napätie | 2500 VAC / 50 Hz / 60 s | Zvodový prúd ≤ 10 mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10× menovitý výkon na 5 sekúnd | Žiadne viditeľné poškodenie |
| Načítať Život | Cyklická prevádzka (10 s zapnuté / 90 s vypnuté) | ＞9 000 hodín |
| Odolnosť voči vlhkému teplu | 40 °C ± 2 °C, 90--95 % RH, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Rýchle cyklovanie teploty | -55 °C / 55 °C / 155 °C, každé 15 minút, 5 cyklov | ΔR ≤ ±(2%R + 0,05Ω) |
| Tepelná odolnosť | 350 °C počas 2 hodín | Žiadne viditeľné sfarbenie alebo poškodenie |
| Teplotný koeficient | Menovité zaťaženie vs. odolnosť proti chladu | ＜300 ppm/°C |
| Odolnosť voči plameňu | 10× menovitý výkon po dobu 5 minút | Žiadne zapaľovanie alebo otvorený plameň |
| Charakteristický | Podmienky testu | Výkon |
|---|---|---|
| Koncová sila | 45N / 30s | Žiadne uvoľnenie alebo viditeľné poškodenie |
| Odolnosť proti vibráciám | 5--200 Hz, 1 g, 98 m/s² | Žiadne viditeľné štrukturálne poškodenie |
| Odolnosť voči teplu pri spájkovaní | Koncovky ponorené do 350±5°C spájky na 3 sekundy | ΔR ≤ ±(1%R + 0,05Ω) |
| Vzhľad | Vizuálna kontrola | Žiadne viditeľné poškodenie, jasné označenie |
| Spájkovateľnosť | Koncovky ponorené do 235±5°C spájky na 5 sekúnd | Pokrytie spájkou ≥ 95 % |
| Porovnávacia položka | Lichobežníkový hliníkový odpor | Konvenčný obdĺžnikový hliníkový rezistor |
|---|---|---|
| Bytový dizajn | Lichobežníkový profil zvyšuje plochu rozptylu tepla a účinnosť prúdenia vzduchu | Štandardné obdĺžnikové puzdro s menšou chladiacou plochou |
| Tepelný manažment | Konštrukcia plnená kremeňom rýchlo prenáša teplo do hliníkového krytu pre stabilnejšie prevádzkové teploty | Rozptyl tepla závisí hlavne od povrchu krytu, čo má za následok nižšiu tepelnú účinnosť |
| Stabilita montáže | Široká základňa poskytuje vynikajúcu mechanickú stabilitu pre zariadenia náchylné na vibrácie | Užšia základňa ponúka nižšiu odolnosť voči vibráciám |
| Ochrana životného prostredia | Plne utesnená konštrukcia odoláva prachu, vlhkosti, oxidácii a mechanickému znečisteniu | Štandardné tesnenie poskytuje obmedzenú ochranu v náročných priemyselných prostrediach |
| Schopnosť vysokého odporu | Dostupné hodnoty odporu až do 120 kΩ so stabilným výkonom | Možnosti vysokého odporu sú vo všeobecnosti obmedzenejšie |
Odpoveď: Lichobežníkový hliníkový kryt zväčšuje vonkajší chladiaci povrch a zlepšuje prirodzené prúdenie vzduchu okolo odporu. Poskytuje tiež širšiu montážnu základňu pre lepšiu mechanickú stabilitu, vďaka čomu je vhodný pre ťažké priemyselné zariadenia.
A: Áno. Zapuzdrenie plnené kremeňom efektívne prenáša vnútorné teplo do hliníkového krytu, čo umožňuje rezistoru odolávať opakovaným brzdným cyklom a krátkodobému preťaženiu pri zachovaní spoľahlivého výkonu.
A: Áno. Voliteľné vstavané tepelné spínače alebo teplotné senzory môžu byť integrované na požiadanie, aby poskytli dodatočnú ochranu proti prehriatiu pre bezobslužné aplikácie alebo aplikácie kritické z hľadiska bezpečnosti.
Odpoveď: Áno, za predpokladu, že všetky odpory majú rovnaké špecifikácie. Rovnomerné vetranie, vyvážené vedenie a správny odvod tepla by sa mali udržiavať, aby sa zabezpečilo rovnomerné rozloženie záťaže a dlhodobá spoľahlivosť.
- Profesionálny výrobca výkonových rezistorov s dlhoročnými skúsenosťami v priemyselnej výkonovej elektronike.
- Prispôsobenie OEM a ODM pre odpor, menovitý výkon, rozmery, svorky a možnosti montáže.
- Prísna kontrola kvality s komplexným elektrickým a mechanickým testovaním pred odoslaním.
- Rýchla výroba a stabilná dodávka pre štandardné modely aj vlastné projekty.
- Technická podpora, ktorá pomáha zákazníkom vybrať najvhodnejšie riešenie odporu pre ich aplikáciu.
