Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

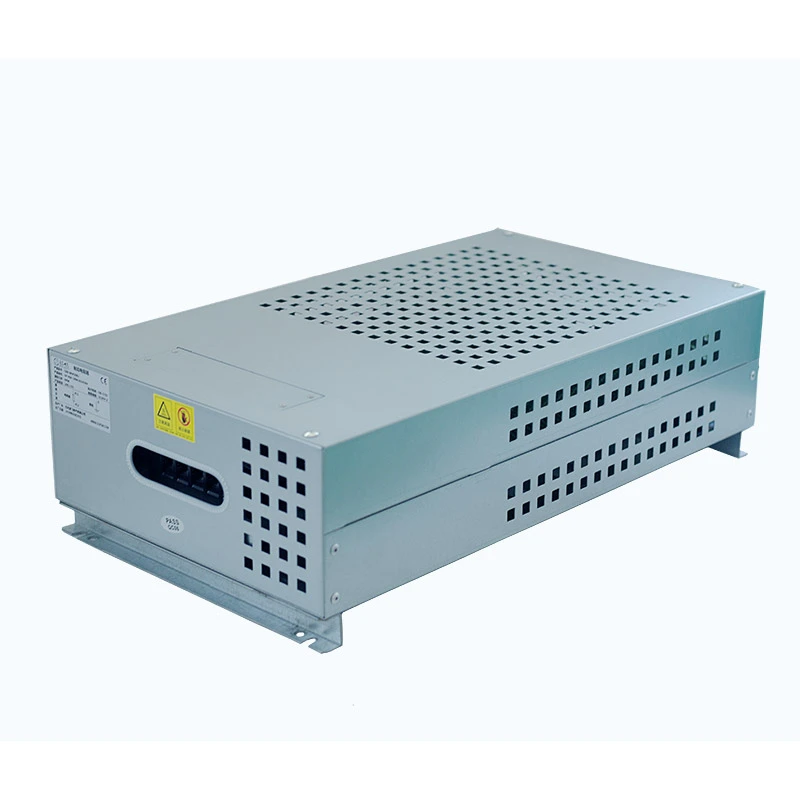

Tubular Resistor Box je vysokovýkonná rezistorová zostava navrhnutá tak, aby absorbovala a rozptyľovala prebytočnú elektrickú energiu generovanú počas spomaľovania motora, núdzového zastavenia alebo procesov testovania záťaže. Je široko používaný v priemyselných pohonných systémoch, zariadeniach výkonovej elektroniky a aplikáciách energetického manažmentu.
Odporová skrinka vyrobená spoločnosťou Dufew Electric obsahuje utesnené rúrkové odporové prvky z nehrdzavejúcej ocele s odporovými drôtmi zo zliatiny niklu a chrómu presne navinutými vo vnútri. Vnútorná štruktúra je vyplnená izolačným materiálom z oxidu horečnatého (MgO) s vysokou hustotou, ktorý poskytuje vynikajúcu elektrickú izoláciu a efektívny prenos tepla.
V porovnaní s tradičnými drôtovými rezistormi otvoreného typu alebo konvenčnými rezistorovými boxmi ponúka rúrkový dizajn lepšiu ochranu proti prachu, vlhkosti, kontaminácii olejom a mechanickým vplyvom, vďaka čomu je vhodný do náročných priemyselných prostredí.
Každý rúrkový odporový prvok podporuje výkonový rozsah od 50W do 3000W. Viaceré prvky môžu byť zapojené do série alebo paralelne, aby sa dosiahli prispôsobené menovité výkony až do 30 kW, s hodnotami odporu od 0,01 Ω do 1 kΩ.
Každá odporová trubica je nezávisle utesnená vonkajším plášťom z nehrdzavejúcej ocele a naplnená izolačným materiálom z oxidu horečnatého. Plne uzavretá konštrukcia zabraňuje vlhkosti, prachu a oleju dostať sa k odporovému drôtu, čím zlepšuje dlhodobú stabilitu a životnosť.
Rúrkové prvky sú usporiadané horizontálne s dostatočným rozostupom medzi každou rúrkou. Tento dizajn zlepšuje cirkuláciu vzduchu a umožňuje rovnomerný prenos tepla cez kovový povrch, čím sa znižuje lokálne prehrievanie počas nepretržitej prevádzky.
Odporová skrinka kombinuje rúrkové prvky z nehrdzavejúcej ocele s ochranným kovovým krytom na zlepšenie odolnosti proti korózii, priemyselnému prachu a drsným prevádzkovým prostrediam. Je vhodný pre aplikácie v dielňach, vonkajších inštaláciách a priemyselných priestoroch s vysokou vlhkosťou alebo chemikáliami.
Každý rúrkový odporový prvok je namontovaný nezávisle, čo umožňuje individuálnu výmenu bez odstránenia kompletnej odporovej skrinky. To znižuje čas údržby a minimalizuje prestoje zariadenia.
- Plne utesnená rúrková konštrukcia: Chráni vnútorné odporové prvky pred vlhkosťou, prachom, olejom a priemyselnými nečistotami.
- Vysoká tepelná vodivosť: Výplň z oxidu horečnatého poskytuje efektívny prenos tepla a stabilný teplotný výkon.
- Silná mechanická odolnosť: Konštrukcia z nehrdzavejúcej ocele ponúka vynikajúcu odolnosť proti vibráciám a ochranu proti nárazom.
- Flexibilná konfigurácia: Podporuje prispôsobené hodnoty odporu, menovitý výkon a inštalačné štruktúry.
- Stabilný výkon pri častej prevádzke: Vhodné pre opakované cykly brzdenia a absorpcie energie.
- Priestorovo úsporný dizajn: Kompaktná konštrukcia umožňuje flexibilnú inštaláciu vo vnútri elektrických skríň alebo systémov zariadení.
Rúrkový odporový box sa široko používa v priemyselných systémoch, ktoré vyžadujú efektívne rozptyľovanie energie a riadenie brzdenia, vrátane brzdových systémov s frekvenčným meničom, obvodov spotreby energie servopohonov, výťahových a zdvíhacích zariadení, žeriavov a iných vysokovýkonných strojov.
Je tiež vhodný pre CNC obrábacie stroje, dopravníkové systémy, vstrekovacie stroje, baliace stroje, zariadenia na výrobu veternej energie a obnoviteľnej energie, systémy na nabíjanie a vybíjanie batérií, ako aj aplikácie testovania priemyselného zaťaženia.
| Parameter | Špecifikácia |
|---|---|
| Výkonový rozsah | 1 kW - 30 kW |
| Pracovné napätie | ≤ 1200 V |
| Rozsah odporu | 0,01Ω-1kΩ |
| Tolerancia odporu | ±3 %, ±5 %, ±10 % |
| Stupeň ochrany | IP20 / IP23 |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Izolačný materiál | Oxid horečnatý s vysokou hustotou |
| Materiál odporového drôtu | Zliatina niklu a chrómu |
| Štandardné | GB-5792 |
| Výkonová položka | Skúšobná podmienka | Požiadavka |
|---|---|---|
| Dielektrická pevnosť | 2500VAC, 50Hz/60S | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10-násobok menovitého výkonu, 5S | Bez viditeľných poškodení |
| Životnosť nepretržitého zaťaženia | Cyklická prevádzka | > 9000 h |
| Test vlhkého tepla | 40 ℃ ± 2 ℃, 90 % - 95 % RH, 100 h | △R≤±(1%R+0,05Ω) |
| Cyklovanie teploty | -55℃/55℃/155℃ cycling | △R≤±(2%R+0,05Ω) |
| Tepelná odolnosť | 350 ℃/2h | Bez zjavného poškodenia |
| Teplotný koeficient | Stav menovitého zaťaženia | <300 ppm/℃ |
| Výkonová položka | Skúšobná podmienka | Požiadavka |
|---|---|---|
| Koncová sila | 45N/30S | Bez uvoľnenia alebo poškodenia |
| Odolnosť proti vibráciám | 5-200 Hz, 1 g | Bez poškodenia konštrukcie |
| Tepelná odolnosť pri spájkovaní | 350±5℃, 3S | Bez viditeľných poškodení |
| Spájkovateľnosť | 235±5℃, 5S | Pokrytie spájkou > 95 % |
Dufew Electric poskytuje prispôsobené riešenia Tubular Resistor Box na základe rôznych požiadaviek priemyselných aplikácií, vrátane menovitého výkonu, hodnoty odporu, napäťových podmienok, počtu odporových trubíc, spôsobov pripojenia, rozmerov krytu, inštalačnej štruktúry a úrovne ochrany.
Viaceré rúrkové odporové prvky možno konfigurovať prostredníctvom sériových alebo paralelných pripojení, aby sa dosiahol rozdielny brzdný výkon a požiadavky na testovanie zaťaženia, čo umožňuje, aby sa produkt prispôsobil rôznym prevádzkovým podmienkam.
| Porovnávacia položka | Trubicový odporový box | Tradičná hliníková / vlnitá rezistorová skrinka |
|---|---|---|
| Vnútorná ochrana | Plne uzavretá nerezová trubica s MgO náplňou | Niektoré konštrukcie majú odkryté alebo menej chránené odporové prvky |
| Odolnosť proti vlhkosti a prachu | Vynikajúci tesniaci výkon proti vode, prachu a oleju | Zraniteľnejší v drsnom prostredí |
| Mechanická pevnosť | Silná rúrková kovová konštrukcia s vysokou odolnosťou voči vibráciám | Tenký kryt alebo keramické konštrukcie môžu byť krehkejšie |
| Údržba | Jednotlivé rúrkové prvky je možné vymieňať samostatne | Údržba môže vyžadovať výmenu väčších komponentov |
| Priemyselná adaptabilita | Vhodné do vlhkého, prašného a ťažkého prostredia | Používa sa hlavne v štandardných prevádzkových podmienkach |
Tubular Resistor Box používa utesnené rúrkové odporové prvky z nehrdzavejúcej ocele naplnené izolačným materiálom z oxidu horečnatého s vysokou hustotou. Táto štruktúra poskytuje lepšiu ochranu proti vlhkosti, prachu, kontaminácii olejom a mechanickému namáhaniu v porovnaní s tradičnými konštrukciami drôtu s otvoreným typom vinutia alebo vlnitého rezistora.
Tento produkt sa bežne používa na absorpciu energie vo frekvenčných meničoch, servopohonoch, výťahoch, žeriavoch, CNC strojoch a iných zariadeniach s častým zrýchľovaním a spomaľovaním. Je tiež vhodný na testovanie priemyselného zaťaženia, testovanie vybitia batérie a systémy riadenia napájania.
áno. Dufew podporuje prispôsobenie hodnôt odporu, menovitého výkonu, požiadaviek na napätie, rozmerov krytu, spôsobov pripojenia a inštalačných štruktúr podľa rôznych priemyselných aplikácií.
áno. Konštrukcia modulárneho rúrkového prvku umožňuje odstrániť a vymeniť jednu poškodenú odporovú trubicu bez zmeny kompletnej zostavy, čo pomáha znižovať náklady na údržbu a prestoje zariadenia.
áno. Utesnená kovová rúrková štruktúra ponúka vynikajúcu odolnosť proti vlhkosti, prachu, vibráciám a znečisteniu olejom. Môže spoľahlivo fungovať v priemyselných dielňach, vonkajších zariadeniach a iných náročných prostrediach.
