Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

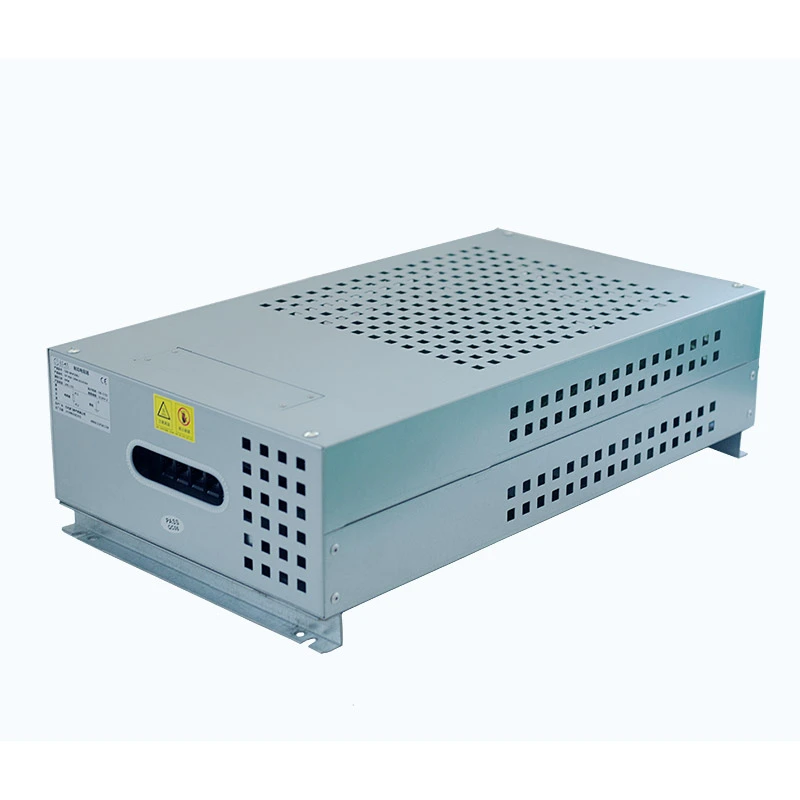

DUFEW Corrugated Resistor Box je vysokovýkonná rezistorová zostava, ktorá integruje viacero vlnitých rezistorových prvkov prostredníctvom metód sériového a paralelného pripojenia a upevňuje ich v profesionálnom kryte. Je špeciálne vyvinutý tak, aby prekonal obmedzenie výkonu jednotlivých rezistorov a poskytoval stabilný výkon absorpcie energie pre vysokovýkonné elektrické systémy.
Rezistorová skrinka podporuje maximálny výkon 30 kW, hodnoty odporu od 0,01 Ω do 1 kΩ a možnosti presnosti odporu ± 3 %, ± 5 % a ± 10 %. Vnútorná štruktúra obsahuje vysokoprúdovú svorkovnicu a teplotný ochranný spínač, zatiaľ čo stupeň ochrany krytu je možné prispôsobiť podľa rôznych požiadaviek aplikácie.
Ako skúsený výrobca a dodávateľ v Číne, DUFEW poskytuje prispôsobené riešenia pre brzdové systémy, pohony s premenlivou frekvenciou, priemyselné automatizačné zariadenia, výťahy, žeriavy, valcovne a ďalšie aplikácie vyžadujúce efektívne rozptýlenie energie.
Vnútorná štruktúra vlnitého rezistorového boxu pozostáva z viacerých vlnitých odporových prvkov usporiadaných prostredníctvom sériových a paralelných obvodov a namontovaných bezpečne vo vnútri špeciálne navrhnutého krytu. Táto modulárna konfigurácia zlepšuje kapacitu napájania pri zachovaní stabilného elektrického výkonu a pohodlnej údržby.
Kryt je vyrobený z hliníkovo-zinkového oceľového plechu, ktorý poskytuje vynikajúcu odolnosť proti korózii, mechanickú pevnosť a schopnosť odvádzať teplo. Integrovaná ventilačná štruktúra pomáha optimalizovať prúdenie vzduchu a udržiavať stabilnú teplotu počas nepretržitej prevádzky.
Vo vnútri odporovej skrinky je nainštalovaná vysokoprúdová svorkovnica na zjednodušenie vonkajších elektrických pripojení. Zabudovaný teplotný ochranný spínač automaticky odpojí okruh, keď vnútorná teplota prekročí prednastavený bezpečnostný limit, čím zabráni poškodeniu prehriatím.
Podľa požiadaviek zákazníka môže DUFEW poskytnúť voliteľné chladiace ventilátory, nezávislé riadenie skupiny odporov a prispôsobené úrovne ochrany. Produkt je navrhnutý podľa normy GB-5792 a je vhodný do náročných priemyselných prostredí.
Príklad: CRB 10KW 13,6R J
| kód | Popis |
|---|---|
| CRB | Box vlnitého rezistora / Box brzdového odporu |
| 10 kW | Menovitý výkon |
| 13,6 R | Hodnotený odpor |
| J | Tolerancia odporu (K=10%, J=5%, H=3%) |
| Parameter | Špecifikácia |
|---|---|
| Výkonový rozsah | 1KW-30KW |
| Pracovné napätie | ≤ 1200 V |
| Rozsah odporu | 0,01Ω---1KΩ |
| Tolerancia odporu | ±3/±5/±10 |
| Stupeň ochrany | IP20/IP23 |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL 94V-2 |
| Štandardné dodržiavanie | GB-5792 |
DUFEW poskytuje prispôsobené riešenia vlnitých rezistorov založených na rôznych priemyselných prevádzkových podmienkach. Zákazníci si môžu vybrať vhodné menovité výkony, hodnoty odporu, metódy chladenia, úrovne ochrany a konfigurácie vnútorných obvodov podľa svojich systémových požiadaviek.
Modulárny dizajn umožňuje kombináciu viacerých odporových jednotiek do rôznych úrovní výkonu, vďaka čomu je produkt vhodný pre aplikácie s vysokou brzdnou energiou, častým zrýchľovaním a spomaľovaním a nepretržitou prevádzkou.
Možnosti prispôsobenia zahŕňajú:
- Prispôsobený menovitý výkon
- Prispôsobená hodnota odporu
- Návrh obvodu s viacerými skupinami odporu
- Inštalácia dodatočného chladiaceho ventilátora
- Prispôsobená štruktúra krytu
- OEM výroba podľa výkresov zákazníka
Corrugated Resistor Box absorbuje regeneračnú energiu generovanú počas spomaľovania motora a pomáha predchádzať poruchám prepätia DC zbernice.
Navrhnuté pre časté brzdenie v žeriavoch, zdvíhacích zariadeniach a systémoch manipulácie s materiálom.
Poskytuje stabilný brzdný výkon pre vysokovýkonné motory pracujúce v podmienkach nepretržitého zaťaženia.
Vhodné pre výťahové systémy vyžadujúce časté zrýchľovanie, spomaľovanie a riadenie spotreby energie.
Používa sa ako spoľahlivý vysokovýkonný zaťažovací komponent pre elektrické testovanie a aplikácie rozptylu energie.
DUFEW Corrugated Resistor Box využíva modulárnu vnútornú odporovú štruktúru. Viacnásobné odporové prvky sú rozdelené do nezávislých skupín a prepojené cez samostatné obvody, čo umožňuje jednoduchšiu údržbu a znižuje náklady na výmenu.
Keď zlyhá jedna skupina odporov, technici musia vymeniť iba poškodený modul namiesto výmeny celej skrinky rezistorov. Tento dizajn výrazne zlepšuje dostupnosť zariadení a znižuje dlhodobé náklady na údržbu.
Vnútorné odporové prvky sú rozdelené do samostatných obvodov. Jedna poškodená sekcia môže byť vymenená nezávisle bez ovplyvnenia činnosti iných skupín odporov.
Vpredu namontovaná silnoprúdová svorkovnica poskytuje centralizované a organizované zapojenie. Veľké napájacie káble možno ľahko pripojiť a odpojiť počas inštalácie, kontroly a údržby.
Štandardný teplotný ochranný spínač automaticky odpojí obvod, keď nastanú abnormálne teplotné podmienky, čím sa zabráni poškodeniu odporu spôsobeného prehriatím počas bezobslužnej prevádzky.
DUFEW Corrugated Resistor Box je špeciálne navrhnutý pre ťažké zariadenia vyžadujúce časté brzdenie, vysokú absorpciu energie a dlhú nepretržitú prevádzku.
Je vhodný pre priemyselné aplikácie, ako sú valcovne, prístavné žeriavy a vysokovýkonné výťahy, kde brzdové odpory musia vydržať opakované cykly vybíjania energie.
Vhodné pre zariadenia s častou spätnou väzbou energie, vrátane valcovní, prístavných strojov a vysokozáťažových výťahov. Cyklická životnosť môže presiahnuť 9000 hodín pri špecifikovaných prevádzkových podmienkach.
Pre aplikácie s vysokým výkonom alebo prostredia s vysokou teplotou môžu byť nainštalované chladiace ventilátory na zlepšenie účinnosti odvádzania tepla a udržanie stabilnej prevádzky.
Jednotné rozmery krytu umožňujú paralelnú inštaláciu viacerých rezistorových boxov, čo poskytuje elegantné riešenie rozloženia pre veľké testovacie systémy a kompletné elektrické ovládacie zariadenia.
Odporový prvok je vyrobený z pásikov konštantánu alebo zliatiny niklu a chrómu tvarovaných do vlnitej štruktúry. Tento dizajn znižuje parazitnú indukčnosť a zlepšuje odozvu, vďaka čomu je vhodný pre vysokofrekvenčné pulzné brzdenie a náročné priemyselné aplikácie.
Zväčšená povrchová plocha vlnitého pásu zvyšuje účinnosť odvádzania tepla pri zachovaní teplotného koeficientu ≤300 ppm/℃ pre stabilný odpor počas prevádzky.
Medzi kľúčové výhody patrí nízka indukčnosť, vynikajúca tepelná stabilita, efektívny odvod tepla a spoľahlivý výkon pri častých impulzných podmienkach.
Kryt je vyrobený z hliníkovo-zinkového oceľového plechu, ktorý poskytuje silnú odolnosť proti korózii a ochranu proti oxidácii pre priemyselné prostredie. Presné ohýbanie, zváracie procesy a optimalizované ventilačné kanály zlepšujú pevnosť konštrukcie a účinnosť prúdenia vzduchu.
Medzi kľúčové výhody patrí odolnosť proti korózii, mechanická trvanlivosť, vylepšený tepelný manažment a prispôsobivosť náročným pracovným podmienkam.
Vysokoteplotné keramické alebo sľudové podpery sa používajú na zaistenie vlnitých odporových prvkov a zároveň poskytujú elektrickú izoláciu medzi vykurovacími komponentmi a krytom. Izolačná štruktúra si zachováva spoľahlivý výkon pri tepelných podmienkach až do 350 ℃.
Medzi kľúčové výhody patrí odolnosť voči vysokej teplote, stabilná elektrická izolácia, zvýšená bezpečnosť a dlhá životnosť pri nepretržitom tepelnom namáhaní.
Rezistorová skrinka využíva vysokoprúdovú medenú prípojnicovú štruktúru navrhnutú pre spoľahlivé pripojenie vo vysokovýkonných aplikáciách. Dizajn viacokruhového zapojenia pomáha organizovať káblové spojenia, znižovať tvorbu tepla a zlepšovať elektrickú stabilitu.
Medzi kľúčové výhody patrí vysoká prúdová schopnosť, pohodlná inštalácia, stabilné elektrické pripojenie a vhodnosť pre veľké energetické systémy.
Voliteľné konfigurácie zahŕňajú teplotné ochranné spínače a axiálne chladiace ventilátory. Teplotný spínač poskytuje dodatočnú bezpečnosť odpojením okruhu, keď sa vyskytnú abnormálne teplotné podmienky, zatiaľ čo nútené chladenie vzduchom pomáha znižovať nárast teploty a zlepšuje schopnosť nepretržitej prevádzky v uzavretých inštaláciách.
| Elektrický výkon | Podmienky testu | Výkon |
|---|---|---|
| Dielektrická pevnosť | 2500VAC/50Hz/60S | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | Izolačný odpor ≥100MΩ |
| Krátkodobé preťaženie | 10-násobok menovitého výkonu za 5S | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | Cyklická prevádzka (vybíjanie 10 s, interval 90 s) | Viac ako 9000 h |
| Vlhké teplo v ustálenom stave | 40 °C ± 2/90 % - 95 % RH/100 h | △R≤±）(1%R+0,05Ω） |
| Rýchla zmena teploty | -55 ℃, 55 ℃, 155 ℃ každý na 15 minút, 5 cyklov | △R≤±）(2%R+0,05Ω） |
| Tepelná odolnosť | 350 ℃/2h | Bez zjavného zafarbenia alebo poškodenia |
| Teplotný koeficient | Porovnanie medzi menovitým zaťažovacím odporom a statickým odporom | Menej ako 300 ppm/℃ |
| Spomaľovanie horenia | 10-násobok menovitého výkonu počas 5 minút | Červená žiara, ale žiadny plameň |
| Mechanický výkon | Podmienky testu | Výkon |
|---|---|---|
| Koncová sila | 45N/30S | Bez uvoľnenia alebo viditeľného poškodenia |
| Odolnosť proti vibráciám | 5-200 Hz, 1 g, 98 m/S² | Bez viditeľného poškodenia konštrukcie |
| Tepelná odolnosť pri spájkovaní | Olovená koncovka ponorená do 350±5℃ spájky na 3S | △R≤±（1%R+0,05Ω） Žiadne viditeľné vonkajšie poškodenie, jasné označenie |
| Spájkovateľnosť | Koncovka ponorená do 235±5℃ spájky na 5S | Pokrytie spájkovaním na povrchu terminálu ≥ 95 % |
Výber vhodného riešenia brzdového odporu je dôležitý pre zlepšenie stability systému, bezpečnosti a účinnosti údržby. V porovnaní s individuálnymi rezistormi s hliníkovými krytmi, rúrkovými rezistormi alebo samostatnými rezistorovými prvkami poskytuje DUFEW integrovanejší dizajn s vylepšenou ochranou, tepelným manažmentom a jednoduchšou inštaláciou pre priemyselné energetické aplikácie.
| Porovnávacia dimenzia | Box vlnitého rezistora | Tradičné jednoduché hliníkové puzdro / rúrkové / nezávislý rezistor |
|---|---|---|
| Schopnosť manipulácie s energiou | Viaceré vlnité odporové prvky možno kombinovať prostredníctvom sériových a paralelných obvodov, čo umožňuje, aby jeden kryt dosiahol výkon až 30 kW a zároveň poskytoval jednotnú ochranu a správu pripojenia. | Jednotlivé rezistory majú zvyčajne obmedzený výkon. Viaceré jednotky vyžadujú dodatočnú kombináciu, zapojenie a ochranné konštrukcie, čím sa zvyšuje zložitosť inštalácie. |
| Vysokofrekvenčný výkon | Pásová štruktúra z vlnitej zliatiny poskytuje charakteristiky s nízkou indukčnosťou, pomáha znižovať napäťové špičky, elektromagnetické rušenie a nestabilitu počas vysokofrekvenčných brzdových operácií. | Tradičné rezistorové štruktúry môžu generovať vyššiu parazitnú indukčnosť, ktorá môže ovplyvniť výkon v aplikáciách s rýchlym spínaním alebo pulzným brzdením. |
| Ochrana a bezpečnosť | Integrovaný kovový kryt chráni vnútorné vykurovacie telesá pred prachom, vlhkosťou a náhodným kontaktom. Stupne ochrany je možné prispôsobiť podľa požiadaviek aplikácie. | Odkryté odporové prvky poskytujú obmedzenú ochranu životného prostredia a môžu vyžadovať dodatočné bezpečnostné kryty alebo ochranné komponenty. |
| Tepelný manažment | Vnútorná štruktúra prúdenia vzduchu a optimalizované usporiadanie odporov zlepšujú distribúciu tepla a znižujú lokálnu akumuláciu teploty počas nepretržitej prevádzky. | Viacerým nezávislým odporom inštalovaným spoločne môže chýbať efektívna organizácia prúdenia vzduchu, čím sa zvyšuje riziko nerovnomerného zahrievania a zrýchleného starnutia. |
| Pohodlie údržby | Modulárna vnútorná štruktúra umožňuje jednoduchšiu kontrolu a výmenu. Integrované terminály a komponenty tepelnej ochrany zjednodušujú postupy údržby. | Samostatné inštalácie rezistorov zvyčajne vyžadujú komplikovanejšie zapojenie a procesy výmeny komponentov bez centralizovanej ochrany a monitorovania. |
Odpoveď: Toto riešenie je vhodné, keď aplikácia vyžaduje vyššiu výkonovú kapacitu, integrovanú ochranu krytu alebo pohodlnejšiu údržbu, ako môže poskytnúť jeden odpor. Bežne sa používa v pohonných systémoch s premenlivou frekvenciou, žeriavoch, výťahoch, valcovniach a iných priemyselných zariadeniach s častými požiadavkami na brzdenie.
Odpoveď: Zabudovaný teplotný ochranný spínač nepretržite monitoruje prevádzkovú teplotu. Keď teplota prekročí prednastavený bezpečnostný limit, ochranné zariadenie odpojí obvod, aby sa znížilo riziko prehriatia a chránil sa odporový systém.
A: Áno. Pre aplikácie zahŕňajúce vysoký výkon, časté cykly brzdenia alebo obmedzené podmienky vetrania je možné nainštalovať voliteľný systém chladiaceho ventilátora na zlepšenie odvodu tepla a udržanie stabilnej prevádzky.
A: Áno. Vnútorné odporové prvky možno konfigurovať do viacerých nezávislých skupín podľa požiadaviek aplikácie. To umožňuje flexibilné nastavenie záťaže, jednoduchšiu izoláciu porúch a vyššiu spoľahlivosť systému.
Odpoveď: Štandardné konfigurácie podporujú menovitý výkon od 1 kW do 30 kW. Pre aplikácie vyžadujúce rôzne úrovne výkonu môže DUFEW vyvinúť prispôsobené riešenia na základe prevádzkových podmienok a technických špecifikácií.
Odpoveď: Hodnoty odporu je možné prispôsobiť podľa systémových požiadaviek. Štandardné možnosti zahŕňajú rôzne rozsahy odporu a tolerancie ± 3 %, ± 5 % a ± 10 % v závislosti od elektrickej aplikácie.
Odpoveď: Je široko používaný v priemyselných aplikáciách riadenia pohonov a energie, vrátane pohonov s premenlivou frekvenciou, žeriavov, prístavných strojov, výťahov, valcovní, automatizačných zariadení a elektrických testovacích systémov. Je obzvlášť vhodný pre aplikácie vyžadujúce opakované brzdenie, rozptyl energie a stabilný tepelný výkon.
A: Áno. DUFEW podporuje prispôsobené návrhy podľa požiadaviek zákazníka, vrátane menovitého výkonu, hodnoty odporu, štruktúry krytu, úrovne ochrany, spôsobu chladenia a konfigurácie vnútorného okruhu. Zákazníci môžu poskytnúť detaily aplikácie alebo technické výkresy a inžinieri DUFEW vyvinú vhodné riešenie na základe skutočných prevádzkových podmienok.
