Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

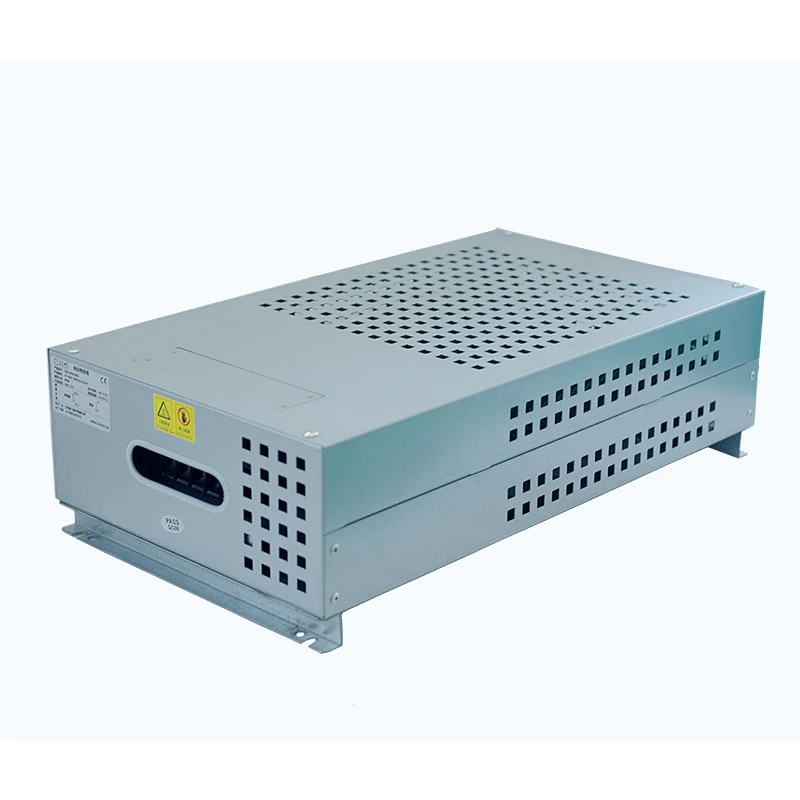

Dufew High Power Resistor Box kombinuje viacero vlnitých odporových prvkov v kompaktnom kovovom kryte, aby splnil požiadavky na vysoký výkon rozptylu energie.
Rezistorové jednotky môžu byť zapojené sériovo alebo paralelne podľa rôznych požiadaviek na výkon a odpor. The enclosure is made of aluminum-zinc coated steel plate with integrated terminals and temperature protection devices for safe and convenient installation.
S prispôsobiteľnými špecifikáciami a viacerými konfiguráciami chladenia je tento produkt vhodný pre invertorové brzdové systémy, priemyselné testovacie zariadenia, aplikácie na skladovanie energie a rozsiahle pohonné systémy.
| Parameter | Špecifikácia |
|---|---|
| Výkonový rozsah | 1 kW - 30 kW |
| Pracovné napätie | ≤ 1200 V |
| Rozsah odporu | 0,01Ω-1kΩ |
| Tolerancia odporu | ± 3 % / ± 5 % / ± 10 % |
| Stupeň ochrany | IP20 / IP23 |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Štandardné | GB-5792 |
Príklad: CRB 10KW 13,6R J
| kód | Popis |
|---|---|
| CRB | Vysokovýkonná rezistorová skrinka |
| 10 kW | Menovitý výkon |
| 13,6 R | Hodnotený odpor |
| J | Tolerancia odporu (K=10%, J=5%, H=3%) |
Výber správneho vysokovýkonného rezistorového boxu závisí od elektrických požiadaviek, prevádzkových podmienok a prostredia inštalácie. Medzi kľúčové faktory výberu patria:
Vyberte si vhodnú kapacitu výkonu podľa požiadaviek na spotrebu energie, podmienok zaťaženia a prevádzkových cyklov.
Hodnota odporu by mala zodpovedať systémovému napätiu, požiadavkám prúdu a podmienkam aplikácie, aby sa zabezpečil stabilný rozptyl energie.
Pri výbere vhodnej konfigurácie chladenia zvážte dobu prevádzky, inštalačný priestor a podmienky rozptylu tepla.
Rôzne aplikácie môžu vyžadovať rôzne štruktúry krytu, úrovne ochrany a mechanické konštrukcie.
Zvážte spôsoby pripojenia, požiadavky na montáž, ochranné funkcie a podmienky integrácie systému, aby sa zabezpečilo, že odporová skrinka zodpovedá kompletnému systému zariadenia.
Rezistorový systém, navrhnutý pre vysokovýkonné priemyselné aplikácie, môže byť nakonfigurovaný tak, aby spĺňal rôzne prevádzkové požiadavky, vrátane brzdenia invertorom, testovania vybíjania zásobníka energie, testov starnutia priemyselných zariadení a aplikácií simulovaného energetického zaťaženia.
Vnútorné odporové obvody možno rozdeliť do viacerých nezávislých výkonových vetiev, čo umožňuje systému prispôsobiť sa rôznym prevádzkovým podmienkam, ako je spúšťanie pri nízkom zaťažení, prevádzka s menovitým výkonom a krátkodobé testovanie preťaženia.
Táto flexibilná konfigurácia zlepšuje prispôsobivosť zariadenia, zjednodušuje testovacie procesy a znižuje potrebu riešení s viacerými odpormi pre rôzne aplikácie.
Štruktúra krytu podporuje rôzne odporové prvky podľa špecifických požiadaviek aplikácie, vrátane vlnitých odporov, odporov s hliníkovým krytom a rúrkových odporových prvkov.
Na dosiahnutie spoľahlivého výkonu je možné zvoliť rôzne konfigurácie pre čisté výrobné oblasti, prašné prostredie, zaolejované priemyselné lokality a iné náročné pracovné podmienky.
Vnútorný kryt využíva nezávislú konštrukciu chladiacej komory, ktorá poskytuje vyhradené kanály prúdenia vzduchu pre rôzne skupiny odporov. Táto štruktúra pomáha znižovať akumuláciu tepla medzi okruhmi a zlepšuje celkovú tepelnú stabilitu počas prevádzky.
Viaceré axiálne ventilátory poskytujú smerové prúdenie vzduchu cez vykurovacie telesá, čím sa zvyšuje účinnosť odvádzania tepla počas nepretržitej prevádzky s vysokým výkonom.
Optimalizovaný dizajn ventilácie pomáha udržiavať stabilný teplotný výkon pre dlhodobé aplikácie vrátane 24-hodinového testovania pri vysokom zaťažení.
Každá výkonová vetva je vybavená nezávislým monitorovaním teploty a ochrannými spínačmi, ktoré umožňujú rýchle zistenie a kontrolu abnormálnych podmienok počas prevádzky.
Tento dizajn poskytuje:
- Individuálna izolácia porúch
- Znížený vplyv na iné obvody
- Vylepšená dostupnosť systému
Keď jedna vetva zažije abnormálne teplotné podmienky, postihnutý okruh môže byť odpojený, zatiaľ čo ostatné okruhy pokračujú v normálnej prevádzke.
Kryt a vnútorné komponenty sú v súlade s požiadavkami UL94V-2 na spomaľovanie horenia, čo pomáha zlepšiť bezpečnostný výkon pri preťažení a pri dlhodobom priemyselnom použití.
Hlavný obvod využíva zosilnené integrované medené prípojnice na zabezpečenie spoľahlivého prenosu prúdu pri vysokovýkonných prevádzkových podmienkach.
Zosilnená konštrukcia pomáha dosiahnuť:
- Nižšia strata napätia
- Znížené zahrievanie vodičov
- Vylepšená dlhodobá schopnosť prenosu prúdu
V porovnaní s bežnými tenkými svorkami alebo medenými pásikmi poskytuje tento dizajn prípojníc lepšiu stabilitu pre nepretržité aplikácie s vysokým prúdom.
Systém medených prípojníc poskytuje viacero pozícií pripojenia, čo umožňuje jednoduchšiu integráciu s rôznymi testovanými zariadeniami, paralelnými systémami a prispôsobeným elektrickým usporiadaním.
High Power Resistor Box je široko používaný v priemyselných aplikáciách, ktoré vyžadujú spoľahlivú absorpciu energie, simuláciu záťaže, riadenie prúdu a riešenia s vysokým výkonom. Typické oblasti použitia zahŕňajú:
V oblastiach ťažkého priemyslu sa odporový systém bežne používa v hutníckych výrobných zariadeniach, veľkých prenosových systémoch a vysokovýkonných strojoch, kde sa vyžaduje stabilná prevádzka za podmienok vysokého výkonu.
Pre aplikácie na ukladanie energie a elektrické testovanie môže byť integrovaný do testovacích platforiem skladovania energie, systémov na testovanie vybitia batérií a vysokovýkonných elektrických testovacích zariadení, aby sa zabezpečili podmienky kontrolovaného zaťaženia a spoľahlivé overenie výkonu.
Systém je vhodný pre prístavné žeriavy, ťažké zdvíhacie stroje a zdvíhacie systémy, ktoré vyžadujú efektívny rozptyl energie a stabilný brzdný výkon pri častej prevádzke.
V priemyselnej automatizácii a aplikáciách pohonov sa môže použiť s veľkými invertorovými pohonnými systémami, aplikáciami na brzdenie motora a automatizačnými zariadeniami na podporu spoľahlivého riadenia výkonu a ochrany systému.
| Výkonová položka | Skúšobná podmienka | Požiadavka |
|---|---|---|
| Dielektrická pevnosť | 2500VAC/50Hz/60S | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10-násobok menovitého výkonu 5S | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | Cyklická prevádzka (10S výboj, 90S interval) | > 9000 h |
| Test vlhkého tepla | 40 ℃ ± 2 ℃ / 90 % - 95 % RH / 100 h | △R≤±(1%R+0,05Ω) |
| Cyklovanie teploty | -55 ℃, 55 ℃, 155 ℃ / 15 minút každý, 5 cyklov | △R≤±(2%R+0,05Ω) |
| Tepelná odolnosť | 350 ℃/2h | Bez zjavného zafarbenia alebo poškodenia |
| Teplotný koeficient | Menovité zaťaženie vs statický odpor | <300 ppm/℃ |
| Spomaľovanie horenia | 10-násobok menovitého výkonu počas 5 minút | Červený ohrev bez plameňa |
| Výkonová položka | Skúšobná podmienka | Požiadavka |
|---|---|---|
| Koncová sila | 45N/30S | Bez uvoľnenia alebo viditeľného poškodenia |
| Odolnosť proti vibráciám | 5-200 Hz, 1 g, 98 m/S² | Bez poškodenia konštrukcie |
| Tepelná odolnosť pri spájkovaní | Koncovka ponorená pri 350 ± 5 ℃ na 3 S | △R≤±(1%R+0,05Ω) |
| Vzhľad | Vizuálna kontrola | Bez poškodenia, jasné označenie |
| Spájkovateľnosť | Terminál ponorený pri 235 ± 5 ℃ na 5 S | Pokrytie spájkou > 95 % |
| Porovnávacia položka | Vysokovýkonná rezistorová skrinka | Konvenčná skriňa brzdového / zaťažovacieho odporu |
|---|---|---|
| Rozsah použitia | Podporuje brzdenie, testovanie vybíjania, testy starnutia a simulované zaťaženie | Zvyčajne navrhnuté pre scenáre s jednou aplikáciou |
| Chladiaci systém | Nezávislé chladiace komory s vyhradenými kanálmi prúdenia vzduchu | Spoločná štruktúra prúdenia vzduchu s možnou akumuláciou tepla |
| Návrh ochrany | Individuálna teplotná ochrana pre každú silovú vetvu | Zvyčajne používa celkovú tepelnú ochranu |
| Súčasná nosná štruktúra | Zosilnená medená prípojnica pre vysokoprúdovú prevádzku | Štandardné svorky s obmedzenou prúdovou kapacitou |
| Mechanická štruktúra | Vystužený kryt vhodný do náročných prostredí | Štandardná plechová konštrukcia pre ľahšie aplikácie |
Dufew Electric sa špecializuje na dizajn a výrobu priemyselných rezistorových produktov, vrátane vysokovýkonných rezistorov, brzdových odporov a prispôsobených rezistorových zostáv pre priemyselné pohonné systémy, testovacie zariadenia a energetické aplikácie.
Náš výrobný proces pokrýva celý výrobný cyklus vrátane montáže odporových prvkov, elektrickej konfigurácie, výroby krytu, integrácie komponentov, testovania výkonu a konečnej kontroly.
S profesionálnou inžinierskou podporou a štandardizovanými výrobnými postupmi môže Dufew poskytnúť spoľahlivé rezistorové riešenia s:
- Prispôsobené konfigurácie výkonu a odporu
- Flexibilný dizajn krytu a chladenia
- Kompletné testovanie elektrického výkonu
- Schopnosť stabilnej sériovej výroby
- Podpora OEM projektov a výrobcov priemyselných zariadení
Každý produkt prechádza prísnou kontrolou kvality, aby sa zabezpečil stabilný elektrický výkon, mechanická spoľahlivosť a dlhodobá prevádzková bezpečnosť v náročných priemyselných prostrediach.
Rôzne priemyselné aplikácie vyžadujú rôzne úrovne výkonu, hodnoty odporu a podmienky inštalácie. Dufew poskytuje prispôsobené riešenia High Power Resistor Box na základe špecifických požiadaviek projektu.
Možnosti prispôsobenia zahŕňajú:
- Menovitý výkon a hodnota odporu
- Pracovné napätie a prúdová kapacita
- Konfigurácia chladenia
- Rozmery krytu a montážna konštrukcia
- Usporiadanie koncoviek
- Požiadavky na ochranu
S profesionálnym dizajnom rezistorov a výrobnými kapacitami pomáha Dufew zákazníkom vyvíjať spoľahlivé riešenia pre priemyselné testovanie, vybíjanie energie, brzdové systémy a aplikácie pre náročné zariadenia.
Dufew vykonáva komplexné kontroly kvality na overenie elektrickej bezpečnosti, mechanickej pevnosti a dlhodobej prevádzkovej spoľahlivosti.
Kontrola kvality zahŕňa:
- Kontrola surovín
- Testovanie elektrického výkonu
- Testovanie teplotnej ochrany
- Konečná kontrola výrobku
Dufew poskytuje profesionálne obalové riešenia podľa veľkosti produktu a požiadaviek na prepravu.
Vlastnosti balenia:
- Bezpečná vnútorná fixácia
- Ochrana proti nárazom a vibráciám
- Vhodné pre medzinárodnú prepravu
- Podpora pre prispôsobené a hromadné objednávky
High Power Resistor Box je vhodný pre vysokovýkonné invertorové brzdové systémy, testovanie priemyselného zaťaženia, vybíjacie systémy akumulácie energie, zdvíhacie zariadenia, systémy veternej energie a ďalšie aplikácie vyžadujúce veľkú spotrebu energie.
Teplotný ochranný spínač monitoruje vnútornú teplotu a poskytuje ochranu proti prehriatiu. Keď nastanú abnormálne tepelné podmienky, odpojí súvisiaci okruh, aby sa znížilo riziko prehriatia a zlepšila sa spoľahlivosť systému.
áno. Dufew podporuje prispôsobenie menovitého výkonu, hodnoty odporu, rozmerov krytu, stupňa ochrany, konfigurácie odporu a spôsobov pripojenia.
Na udržanie efektívneho odvodu tepla počas prevádzky by sa mal zvážiť správny vetrací priestor, smer prúdenia vzduchu, teplota okolia a miesto inštalácie.
Nepretržitý prevádzkový výkon je ovplyvnený menovitým výkonom, trvaním záťaže, účinnosťou chladenia, teplotou okolia a návrhom tepelného manažmentu. Správna konfigurácia pomáha zaistiť stabilnú prevádzku pri dlhodobých pracovných podmienkach.
High Power Resistor Box môže byť navrhnutý pre rôzne priemyselné prostredia. Úroveň ochrany, štruktúru krytu a výber komponentov je možné prispôsobiť podľa podmienok, ako je prach, vlhkosť, zmeny teploty alebo vonkajšia inštalácia.
áno. Pre systémy vyžadujúce vyššiu výkonovú kapacitu je možné nakonfigurovať viacero odporových boxov. Na udržanie bezpečnej a spoľahlivej prevádzky je potrebné správne elektrické prispôsobenie, rozmiestnenie inštalácie a odvod tepla.
