Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

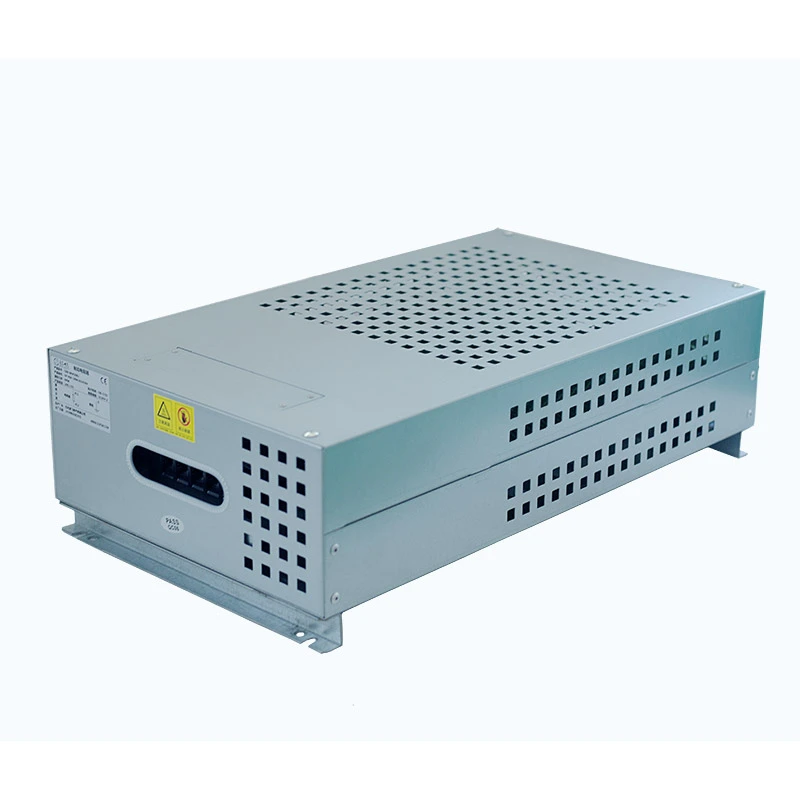

Invertor Braking Resistor Box je špeciálny brzdový komponent používaný v motorových systémoch poháňaných meničom. Keď motor spomaľuje s veľkým zotrvačným zaťažením, regeneračná energia sa vracia späť do medziobvodu meniča, čo spôsobuje zvýšenie napätia zbernice. Tento produkt rozptyľuje prebytočnú energiu cez odporové prvky, aby udržal stabilnú prevádzku meniča.
Vnútorná štruktúra pozostáva z viacerých vlnitých odporových prvkov usporiadaných podľa požadovaného odporu a výkonu. Zostava odporu je inštalovaná vo vnútri ochranného hliníkovo-zinkového oceľového krytu s integrovanými svorkovnicami a teplotnými ochrannými spínačmi.
Konštrukcia krytu podporuje externú montáž vedľa invertorovej skrine, čím pomáha šetriť vnútorný priestor skrine pri zachovaní efektívneho odvodu tepla a elektrickej bezpečnosti.
Konfigurácia odporu a výkonu sú navrhnuté podľa bežných požiadaviek na brzdenie invertorom. To zjednodušuje výber a pomáha redukovať manuálne výpočty počas systémovej integrácie.
Kryt využíva dizajn bočného vetrania, ktorý smeruje horúci vzduch preč od invertorovej skrine, čím sa znižuje sekundárna akumulácia tepla okolo komponentov pohonu.
Vnútorné usporiadanie poskytuje dostatočnú izolačnú vzdialenosť medzi odporovými prvkami a krytom, čo podporuje stabilnú prevádzku pri napätí DC zbernice až do 1200V.
Špeciálna montážna základňa umožňuje inštaláciu na bočnú alebo spodnú stranu invertorových skríň bez zaberania cenného vnútorného priestoru elektrickej skrine.
- Navrhnuté špeciálne pre regeneratívne brzdové systémy VFD
- Premieňa prebytočnú brzdnú energiu na teplo, aby sa zabránilo alarmom prepätia DC zbernice
- Kombinácia vlnitého odporu podporuje menovité výkony až do 30 kW
- Vstavaný teplotný spínač zvyšuje bezpečnosť prevádzky
- Hliníkovo-zinkový kryt poskytuje odolnosť proti korózii a mechanickú ochranu
- Vhodné pre podmienky častého zrýchľovania, spomaľovania a núdzového zastavenia
Elektrická vlnitá odporová skriňa Dufew je navrhnutá pre priemyselné pohonné systémy, ktoré vyžadujú spoľahlivé odvádzanie energie počas brzdenia, spomaľovania a dynamického riadenia zaťaženia. Vďaka svojej flexibilnej konfigurácii je vhodný pre rôzne náročné aplikácie, vrátane:
Skriňa odporu pomáha riadiť regeneračnú energiu generovanú počas častých operácií zdvíhania a spúšťania, čím zlepšuje stabilitu systému vo výťahoch, vežových žeriavoch, zdvíhadlách, navijakoch a zdvíhacích plošinách.
Pre zariadenia s častými cyklami zrýchľovania a spomaľovania, ako sú pásové dopravníky, zakladače a systémy na prepravu ťažkých nákladov, riešenie poskytuje stabilný brzdný výkon a podporuje nepretržitú priemyselnú prevádzku.
Skriňa je vhodná pre priemyselné stroje vyžadujúce presné riadenie motora a absorpciu energie, vrátane valcovní, odstrediviek, vstrekovacích strojov, strojov na ťahanie drôtu a textilných strojov.
Môže byť tiež integrovaný do zariadení na testovanie výkonu meniča a testovacích systémov servopohonov, aby sa zabezpečilo riadené odporové zaťaženie na vyhodnotenie elektrického výkonu a spoľahlivosti systému.
| Parameter | Špecifikácia |
|---|---|
| Výkonový rozsah | 1 kW - 30 kW |
| Pracovné napätie | ≤ 1200 V |
| Rozsah odporu | 0,01Ω-1kΩ |
| Tolerancia odporu | ± 3 % / ± 5 % / ± 10 % |
| Stupeň ochrany | IP20 / IP23 |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Štandardné | GB-5792 |
Príklad: CRB 10KW 13,6R J
| kód | Popis |
|---|---|
| CRB | Skrinka brzdového odporu |
| 10 kW | Menovitý výkon |
| 13,6 R | Hodnotený odpor |
| J | Tolerancia odporu (K=10%, J=5%, H=3%) |
| Výkonová položka | Skúšobná podmienka | Výkon |
|---|---|---|
| Dielektrická pevnosť | 2500VAC/50Hz/60S | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10-násobok menovitého výkonu 5S | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | 10S vybíjanie / 90S intervalové cyklovanie | > 9000 h |
| Test vlhkého tepla | 40 ℃ ± 2 ℃ / 90 % - 95 % RH / 100 h | △R≤±(1%R+0,05Ω) |
| Cyklovanie teploty | -55 ℃, 55 ℃, 155 ℃ na bicykli | △R≤±(2%R+0,05Ω) |
| Tepelná odolnosť | 350 ℃/2h | Bez zmeny farby alebo poškodenia |
| Teplotný koeficient | Stav menovitého zaťaženia | <300 ppm/℃ |
| Skúška plameňom | 10-násobok menovitého výkonu 5 min | Červený ohrev bez plameňa |
| Výkonová položka | Skúšobná podmienka | Výkon |
|---|---|---|
| Koncová sila | 45N/30S | Bez uvoľnenia alebo poškodenia |
| Odolnosť proti vibráciám | 5-200 Hz, 1 g, 98 m/S² | Bez poškodenia konštrukcie |
| Tepelná odolnosť pri spájkovaní | 350±5℃ / 3S | △R≤±(1%R+0,05Ω) |
| Spájkovateľnosť | 235±5℃ / 5S | Pokrytie spájkou > 95 % |
Počas rýchleho spomaľovania alebo núdzového brzdenia poskytuje tento produkt efektívnu dráhu rozptylu energie, ktorá pomáha udržiavať stabilitu zbernice jednosmerného prúdu meniča.
Štruktúra odporu je navrhnutá pre podmienky opakovanej absorpcie energie, ktoré sa bežne vyskytujú v zdvíhacích zariadeniach, dopravníkoch a systémoch priemyselnej automatizácie.
Vonkajšia montážna konštrukcia znižuje požiadavky na priestor skrine a zjednodušuje inštaláciu systému.
| Porovnávacia položka | Invertorová skrinka brzdového odporu | Box všeobecného záťažového odporu |
|---|---|---|
| Hlavný účel | Navrhnuté pre invertorové brzdenie a riadenie napätia DC zbernice | Všeobecné aplikácie odporového zaťaženia |
| Výber parametrov | V súlade s požiadavkami invertorovej brzdovej jednotky | Vyžaduje dodatočný výpočet odporu |
| Dizajn chladenia | Bočný výfuk zabraňuje vniknutiu horúceho vzduchu do invertorovej skrine | Štandardné prúdenie vzduchu môže ovplyvniť okolité zariadenie |
| Inštalácia | Podporuje externú montáž invertorovej skrine | Zvyčajne vyžaduje samostatný inštalačný priestor |
| Pracovný stav | Optimalizované pre prerušované regeneratívne brzdenie | Používa sa hlavne na všeobecné zaťaženie alebo testovanie |
Dufew Electric uplatňuje štandardizované výrobné postupy od montáže odporu a výroby krytu až po testovanie elektrického výkonu.
Kontrola kvality zahŕňa:
- Vstupná kontrola materiálu
- Overenie hodnoty odporu
- Testovanie izolácie
- Testovanie tepelnej ochrany
- Konečná kontrola výrobku
Každý odporový box je profesionálne zabalený podľa veľkosti produktu a požiadaviek na prepravu.
Proces balenia zahŕňa:
- Upevnenie ochrany produktu
- Balenie odolné voči vlhkosti
- Príprava exportnej zásielky
- Správa dávkových objednávok
Výber vhodného invertorového brzdového rezistora vyžaduje komplexné vyhodnotenie parametrov meniča, charakteristiky motora, brzdných podmienok a prostredia inštalácie. Správna konfigurácia pomáha efektívne odvádzať regeneračnú energiu, predchádzať prepätiu DC zbernice a zlepšovať dlhodobú spoľahlivosť VFD systémov.
Menovitý výkon odporovej skrine by sa mal zvoliť podľa kapacity meniča a prevádzkových podmienok motora. Aplikácie s vyšším výkonom motora, väčšou zotrvačnosťou záťaže alebo častými cyklami brzdenia vo všeobecnosti vyžadujú silnejšiu schopnosť absorpcie energie.
Kľúčové faktory výberu zahŕňajú menovitý výkon meniča, výkon motora, zotrvačnosť záťaže, požadovaný brzdný moment a brzdnú frekvenciu.
Pracovné napätie odporu sa musí zhodovať s napätím DC zbernice meniča, aby bola zaistená bezpečná a stabilná prevádzka. Rôzne systémy pohonov môžu vyžadovať rôzne napäťové konfigurácie, ako sú invertorové systémy triedy 400 V, priemyselné pohony 690 V alebo aplikácie s vysokonapäťovým jednosmerným prúdom až do 1200 V.
Riešenia brzdových odporov Dufew sú navrhnuté tak, aby podporovali stabilnú prevádzku pri rôznych podmienkach napätia DC zbernice podľa požiadaviek aplikácie.
Hodnota odporu priamo ovplyvňuje brzdný výkon. Nižšia hodnota odporu môže poskytnúť silnejšiu brzdnú silu, ale vedie k vyššiemu toku prúdu, zatiaľ čo vyššia hodnota odporu znižuje prúdové napätie, ale môže predĺžiť čas brzdenia.
Vhodná konfigurácia odporu by sa mala určiť podľa špecifikácií invertorovej brzdovej jednotky, prípustného brzdného prúdu, požadovaného času zastavenia a charakteristík zotrvačnosti záťaže.
Rôzne priemyselné aplikácie vytvárajú rôzne úrovne regeneračnej energie, takže odporová skrinka musí byť zvolená podľa aktuálneho brzdného cyklu a prevádzkových podmienok.
| Aplikácia | Prevádzkový stav | Zameranie na výber |
|---|---|---|
| Výťah | Časté cykly zrýchľovania a zastavovania | Vysoká spoľahlivosť a schopnosť opakovaného brzdenia |
| Žeriav a kladkostroj | Operácie ťažkého zdvíhania a spúšťania | Vysoká kapacita preťaženia a stabilný výkon |
| Dopravníkový systém | Dlhá nepretržitá prevádzka | Stabilný tepelný manažment |
| Odstredivka | Požiadavky na rýchle spomalenie | Schopnosť rýchlej absorpcie energie |
| Priemyselné stroje | Prerušované brzdné podmienky | Správny výber výkonu a odporu |
Inštalačné prostredie ovplyvňuje štruktúru skrine, dizajn vetrania a tepelný výkon. Pred výberom by zákazníci mali zvážiť dostupný montážny priestor, spôsob inštalácie, okolitú teplotu a podmienky prúdenia vzduchu.
Brzdové odporové boxy Dufew využívajú praktické inštalačné štruktúry a optimalizované ventilačné konštrukcie, čo umožňuje integráciu s invertorovými skriňami pri zachovaní efektívneho odvodu tepla.
Štandardné odporové boxy nemusia vždy spĺňať špecifické priemyselné požiadavky. Dufew poskytuje prispôsobené konfigurácie na základe hodnoty odporu, menovitého výkonu, pracovného napätia, rozmerov krytu, usporiadania svoriek a požiadaviek na ochranu.
Vďaka profesionálnym výrobným kapacitám Dufew Electric podporuje OEM a prispôsobené riešenia brzdových odporov pre rôzne invertorové systémy a priemyselné aplikácie.
Skrinky brzdových odporov Dufew je možné zladiť s rôznymi invertorovými systémami od rôznych výrobcov. Zákazníci môžu poskytnúť informácie o modeli meniča a Dufew odporučí vhodnú konfiguráciu odporu a výkonu.
Pre prispôsobenie by zákazníci mali poskytnúť model meniča, výkon motora, pracovné napätie, hodnotu odporu, pracovný cyklus brzdenia a požiadavky na inštaláciu. Podľa týchto parametrov môže Dufew navrhnúť vhodné riešenie odporovej skrinky.
áno. Dufew poskytuje prispôsobené boxy brzdových odporov s nastaviteľnými hodnotami odporu, menovitým výkonom, dizajnom krytu, konfiguráciou svoriek a možnosťami ochrany pre rôzne priemyselné aplikácie.
Životnosť ovplyvňuje najmä frekvencia brzdenia, podmienky preťaženia, prevádzková teplota, chladiaci výkon a prostredie inštalácie. Správny výber a riadenie tepla môže zlepšiť dlhodobú spoľahlivosť.
áno. Brzdové odporové boxy Dufew sú navrhnuté pre aplikácie vyžadujúce opakované zrýchľovanie a spomaľovanie, ako sú výťahy, žeriavy, dopravníky a zariadenia priemyselnej automatizácie. Menovitý výkon by sa mal zvoliť podľa brzdného cyklu.
Odporúča sa pravidelná kontrola, aby sa skontrolovali podmienky vetrania, pripojenia svoriek, hromadenie prachu a známky prehriatia. Správna údržba pomáha zabezpečiť stabilný výkon a dlhšiu životnosť.
Skrinky s brzdovým odporom Dufew majú ochranné kryty a spoľahlivé konštrukcie pre priemyselné aplikácie. Prispôsobené riešenia ochrany sú dostupné pre prostredia s vysokou vlhkosťou, prašnosťou alebo špeciálnymi prevádzkovými podmienkami.
Dufew sa špecializuje na dizajn a výrobu priemyselných odporov, poskytuje prispôsobené riešenia brzdových odporov, prísnu kontrolu kvality a spoľahlivú podporu pre výrobcov meničov, výrobcov zariadení a automatizačné spoločnosti.
Potrebujete riešenie brzdového odporu pre výťahy, žeriavy, priemyselné pohony alebo automatizačné zariadenia?
Uveďte svoj model meniča, výkon motora, napätie DC zbernice a požiadavky na brzdenie. Dufew odporučí vhodnú skrinku brzdného odporu VFD a poskytne technickú podporu pre váš projekt.
Vyžiadajte si ešte dnes cenovú ponuku na prispôsobené hodnoty odporu, menovitý výkon a dizajn krytu.
