Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

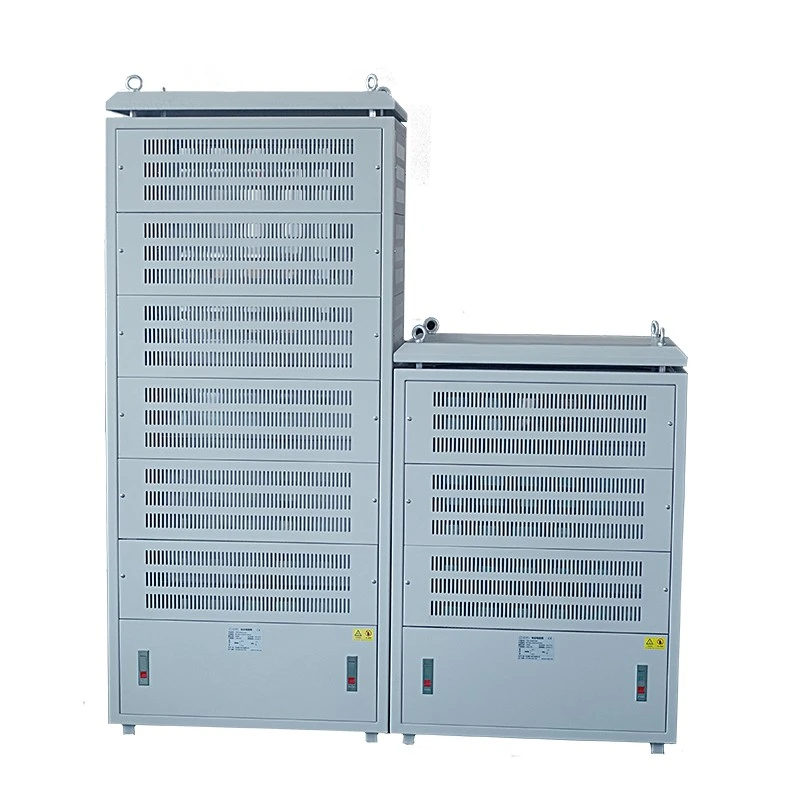

Dufew Electric Braking Resistor Cabinet je kompletné riešenie na rozptýlenie energie navrhnuté pre aplikácie, kde motory často generujú regeneračnú energiu počas brzdenia.
Počas spomaľovania, zdvíhania, spúšťania alebo rýchlych zmien záťaže môže nadmerná energia zvýšiť napätie DC zbernice frekvenčných meničov. Absorbuje túto regenerovanú energiu a premieňa ju na teplo, čím pomáha udržiavať stabilnú prevádzku meniča a zlepšuje bezpečnosť systému.
Skriňa integruje viac drôtových vinutých vlnitých odporových prvkov cez vodivé tyče z nehrdzavejúcej ocele, zatiaľ čo medené prípojnice sa používajú medzi vrstvami odporu na zabezpečenie spoľahlivých vysokoprúdových spojení.
S rozsahom výkonu 20KW-500KW, prevádzkovým napätím do 3000V a prispôsobiteľnými hodnotami odporu od 0,01Ω do 1KΩ Dufew Electric navrhuje skrine brzdových odporov podľa špecifického výkonu motora, pracovného cyklu brzdenia, prostredia inštalácie a systémových požiadaviek.
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Skrinka brzdového odporu |
| Menovitý výkon | 20KW-500KW |
| Pracovné napätie | ≤3000V |
| Rozsah odporu | 0,01Ω-1KΩ |
| Presnosť odporu | ±3 %, ±5 %, ±10 % |
| Stupeň ochrany | IP20-IP54 voliteľné |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Výrobný štandard | GB-5792 |
CRC 100KW 2,7R J
| kód | Popis |
|---|---|
| CRC | Skrinka brzdového odporu |
| 100 kW | Menovitý výkon |
| 2,7R | Hodnotený odpor |
| J | Presnosť odporu (K=±10%, J=±5%, H=±3%) |
Na rozdiel od konvenčných rezistorových boxov používaných hlavne na aplikácie s jednoduchým zaťažením, Dufew Electric Braking Resistor Cabinet je navrhnutý pre priemyselné pohonné systémy, ktoré vyžadujú spoľahlivú absorpciu energie, riadenie napätia jednosmernej zbernice a ochranu pri brzdení.
Počas brzdenia motorom sa regeneračná energia prenáša do skrine rezistora a premieňa sa na teplo, čím pomáha kontrolovať nárast napätia jednosmernej zbernice a znižuje riziko porúch prepätia frekvenčného meniča.
Tento dizajn zlepšuje výkon ochrany meniča a podporuje stabilnejšiu prevádzku priemyselných pohonných systémov pri častých brzdných podmienkach.
Dufew Electric využíva modulárnu vrstvenú štruktúru na zjednodušenie inštalácie, údržby a budúceho rozširovania systému.
Každá nezávislá vrstva odporu obsahuje vyhradený vodivý obvod, systém monitorovania teploty a samostatnú dráhu prúdenia vzduchu, čo umožňuje kontrolu alebo údržbu jednotlivých sekcií bez ovplyvnenia činnosti ostatných vrstiev.
Modulárny dizajn tiež podporuje ďalšie odporové vrstvy, prispôsobené konfigurácie odporu a rôzne pracovné cykly brzdenia podľa špecifických požiadaviek na napájanie, čo pomáha znižovať náklady na výmenu pri zvýšení kapacity zariadenia.
Skriňa brzdového odporu integruje viaceré ochranné funkcie na zlepšenie bezpečnosti a spoľahlivosti v priemyselných prevádzkových prostrediach.
Zabudované teplotné spínače nepretržite monitorujú prevádzkové podmienky skrine. Keď teplota prekročí prednastavený limit, aktivuje sa ochranný signál a riadiaci systém meniča môže dostať príkaz na vypnutie, aby sa znížilo riziko poškodenia zariadenia.
Vnútorná konštrukcia využíva vodivé tyče z nehrdzavejúcej ocele na pripojenie odporov a medené prípojnice medzi vrstvami odporu, ktoré poskytujú silnú mechanickú podporu, odolnosť proti korózii a spoľahlivú elektrickú vodivosť počas dlhodobej prevádzky.
Pre aplikácie zahŕňajúce časté brzdné cykly je efektívny tepelný manažment nevyhnutný na udržanie stabilného výkonu odporu.
Dufew Electric poskytuje optimalizovaný dizajn chladenia, vrátane vertikálnych kanálov prúdenia vzduchu, vylepšeného vetrania skrine, voliteľných ventilátorov núteného chladenia a prispôsobených úrovní ochrany od IP20 do IP54.
Chladiaci systém pomáha kontrolovať teplotu rezistora a udržiavať spoľahlivú prevádzku počas nepretržitých priemyselných procesov brzdenia.
Dufew Electric Braking Resistor Cabinet je široko používaný v priemyselných systémoch, ktoré vyžadujú riadené pohlcovanie regeneračnej energie a spoľahlivé dynamické brzdenie.
Aplikácie zahŕňajú prístavné žeriavy, vežové žeriavy a zdvíhacie systémy, kde odporová skriňa pomáha riadiť regeneračnú energiu generovanú počas operácií zdvíhania a spúšťania.
V pohonoch valcovní, banských zariadeniach a dopravníkových systémoch podporuje časté procesy zrýchľovania a spomaľovania tým, že poskytuje stabilný rozptyl brzdnej energie.
Systém možno použiť v systémoch pohonu veterných turbín na riadenie brzdnej energie počas nastavovacích operácií a podmienok núdzového vypnutia.
Pre priemyselné testovacie stolice motorov a testovacie systémy energetických zariadení skriňa poskytuje riešenie s riadeným odporovým zaťažením na overenie výkonu a testovanie spoľahlivosti.
Pred odoslaním vykonáva Dufew Electric kontroly výrobkov podľa požiadaviek zákazníka.
Testovacie položky zahŕňajú:
| Testovacia položka | Účel |
|---|---|
| Test dielektrickej pevnosti | Overte bezpečnosť izolácie |
| Test izolačného odporu | Potvrďte výkon elektrickej izolácie |
| Test preťaženia | Vyhodnoťte schopnosť krátkodobého preťaženia |
| Test výkonnosti teploty | Skontrolujte tepelnú stabilitu |
| Priebežný zaťažovací test | Skontrolujte dlhodobú prevádzkovú spoľahlivosť |
| Mechanická kontrola | Potvrďte stabilitu konštrukcie |
Dufew Electric spája profesionálne elektrotechnické skúsenosti so štandardizovanými výrobnými procesmi na vývoj prispôsobených riešení brzdových odporov pre priemyselné pohonné systémy. Kompletný výrobný proces, ktorý zahŕňa montáž rezistorov, výrobu skríň, elektrické testovanie a záverečnú kontrolu, je riadený tak, aby sa zabezpečil stabilný výkon, konzistentná kvalita a spoľahlivá prevádzka v náročných priemyselných prostrediach.
Dufew Electric riadi kľúčové výrobné fázy od montáže odporových prvkov až po kompletnú integráciu skrine. Rezistorové moduly sa vyrábajú podľa požadovaných hodnôt odporu, výkonov a prevádzkových podmienok, zatiaľ čo konštrukcie skrine sú prispôsobené na základe inštalačného priestoru, požiadaviek na chladenie, úrovní ochrany a spôsobov pripojenia systému.
Výrobný proces zahŕňa presnú montáž rezistora, inštaláciu vodivých komponentov, usporiadanie vnútornej kabeláže, integráciu chladiacej konštrukcie a výrobu skrine. Prostredníctvom integrovaného riadenia výroby Dufew Electric zlepšuje konzistenciu produktu a zabezpečuje, aby každé riešenie brzdového odporu spĺňalo technické požiadavky rôznych priemyselných aplikácií.
Pred odoslaním sa každý hotový výrobok podrobuje komplexnej elektrickej a mechanickej kontrole vrátane merania odporu, overenia elektrického pripojenia, testovania izolácie, testovania dielektrickej pevnosti a potvrdenia špecifikácií. Tieto kontrolné postupy pomáhajú zabezpečiť, aby dodané zariadenie spĺňalo dohodnuté požiadavky projektu a udržiavalo spoľahlivý výkon počas prevádzky.
Odporúčané produkčné obrázky:
Dielňa továrenskej výroby
- Montážna linka rezistorov
- Oblasť výroby skriniek
- Elektrické testovacie zariadenia
Proces elektrického testovania
- Testovanie napätia
- Meranie odporu
- Záverečná kontrola
Tieto výrobné záznamy demonštrujú inžinierske schopnosti spoločnosti Dufew Electric, štandardy riadenia výroby a skúsenosti s dodávaním prispôsobených riešení priemyselných rezistorov.
Dufew Electric dodržiava štruktúrované postupy riadenia kvality počas výberu materiálu, výrobného spracovania, montáže a konečnej kontroly, aby sa zachoval stabilný výkon produktu. Podľa požiadaviek projektu môžu zákazníci dostať príslušné technické dokumenty a záznamy o kvalite na overenie pred inštaláciou a uvedením do prevádzky.
Dostupné dokumenty zahŕňajú:
- Špecifikačné listy produktu
- Správy o elektrických testoch
- Inšpekčné záznamy
- Dokumenty o zhode materiálu
- Správy o kontrole zásielky
Ako priemyselné elektrické zariadenia vyžadujú skrine brzdových odporov spoľahlivú ochranu počas prepravy. Dufew Electric poskytuje profesionálne obalové riešenia vrátane exportných štandardných drevených obalov, ochrany proti vlhkosti, vnútorných upevňovacích štruktúr a identifikačných štítkov produktov, aby sa znížili riziká prepravy počas medzinárodnej dodávky.
Pred odoslaním technici potvrdia dôležité podrobnosti dodávky, ako sú rozmery skrine, hmotnosť produktu, požiadavky na zdvíhanie, elektrické rozhrania a podmienky inštalácie, aby sa zabezpečilo hladké vykladanie, inštalácia a uvedenie do prevádzky u zákazníka.
Spôsoby dopravy je možné dohodnúť podľa požiadaviek projektu:
Vhodné pre medzinárodné priemyselné projekty a prepravu veľkých zariadení vyžadujúcich stabilné doručovanie na dlhé vzdialenosti.
Vhodné pre dodávky z továrne na miesto a regionálne priemyselné projekty s flexibilnými logistickými požiadavkami.
Dostupné pre vybrané cezhraničné priemyselné zásielky, kde sú potrebné alternatívne riešenia prepravy.
Odporúčané obrázky zásielok:
- Sklad hotových výrobkov
- Drevené puzdrové balenie
- Nakladanie vysokozdvižným vozíkom
- Kontajnerová preprava
Dufew Electric sa zameriava na komponenty výkonovej elektroniky a riešenia priemyselného manažmentu energie, pričom poskytuje produkty s brzdovým odporom navrhnuté pre aplikácie vyžadujúce stabilný rozptyl energie, spoľahlivú ochranu a nepretržitú prevádzku v náročných pracovných podmienkach.
Každý priemyselný brzdový systém má iné elektrické a inštalačné požiadavky. Dufew Electric poskytuje prispôsobené riešenia zahŕňajúce hodnotu odporu, menovitý výkon, štruktúru skrine, dizajn chladenia, úroveň ochrany a konfiguráciu pripojenia, aby pomohla zákazníkom dosiahnuť vhodnú systémovú integráciu.
Od výberu komponentov a montáže rezistorov až po integráciu do skrinky a záverečné testovanie, Dufew Electric zachováva prísnu kontrolu procesu s cieľom zlepšiť spoľahlivosť produktu, konzistentnosť výroby a kvalitu dodávok pre rôzne priemyselné projekty.
Dufew Electric podporuje OEM zákazníkov, distribútorov a priemyselných používateľov prostredníctvom inžinierskej komunikácie, technickej dokumentácie, prispôsobenej výroby, overovania kvality a medzinárodných doručovacích služieb na podporu projektov od počiatočného hodnotenia až po konečnú inštaláciu.
Skriňa brzdového odporu absorbuje regeneračnú energiu generovanú počas brzdenia motorom a premieňa ju na tepelnú energiu, čím pomáha predchádzať prepätiu jednosmernej zbernice v meničoch frekvencie a udržuje stabilnú prevádzku systému.
Dufew Electric vyhodnocuje parametre motora, brzdnú frekvenciu, pracovný cyklus, podmienky inštalácie a tepelné požiadavky, aby vybral vhodné hodnoty odporu, výkon, konštrukcie skrine a metódy chladenia.
áno. Riešenie je možné nakonfigurovať podľa rôznych značiek meničov, úrovní napätia, požiadaviek na brzdenie a podmienok aplikácie.
Konštrukcia môže integrovať monitorovanie teploty, spínače ochrany proti nadmernej teplote, ventilačné systémy a prispôsobené úrovne ochrany na zlepšenie prevádzkovej bezpečnosti a spoľahlivosti.
Bežne sa používa v žeriavoch, výťahoch, banských zariadeniach, valcovniach, veterných elektrárňach, priemyselných pohonných systémoch a testovacích zariadeniach, kde sa vyžaduje časté brzdenie alebo absorpcia energie.
Dufew Electric sa riadi riadenými výrobnými postupmi a pred odoslaním vykonáva elektrické testovanie, kontrolu izolácie, overovanie výkonu a konečné kontroly kvality.
áno. Modulárna štruktúra podporuje prispôsobené konfigurácie odporov a budúce úpravy kapacity podľa meniacich sa systémových požiadaviek.
