Skriňa invertorového brzdového odporu je kritickým komponentom používaným v aplikáciách rekuperačného brzdenia pohonom s premenlivou frekvenciou (VFD).
Keď motor riadený frekvenčným meničom rýchlo spomaľuje, motor môže vstúpiť do regeneratívnej prevádzky a vrátiť elektrickú energiu do zbernice jednosmerného prúdu meniča. Táto regenerovaná energia zvyšuje napätie DC zbernice.
Ak sa prebytočná energia nemôže účinne uvoľniť, invertorový systém môže zaznamenať:
- Alarmy prepätia DC zbernice
- Neočakávané vypnutie meniča
- Porucha brzdenia
- Znížená účinnosť zariadenia
- Možné poškodenie napájacích modulov

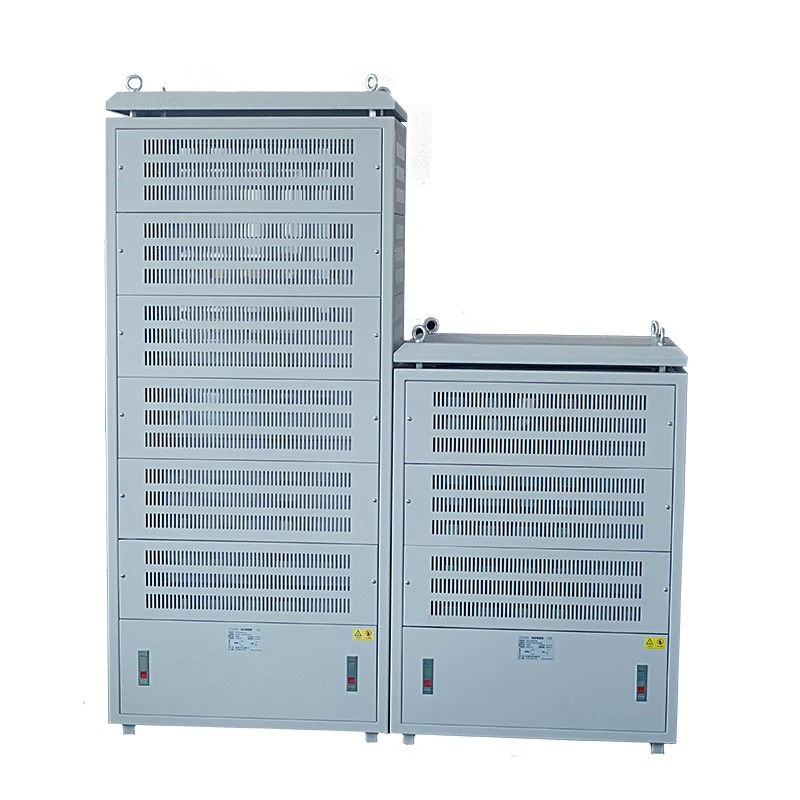

Dufew Electric Inverter Braking Resistor Cabinet spolupracuje s brzdovou jednotkou na bezpečnej spotrebe regenerovanej energie a udržiavaní stabilnej prevádzky meniča.
Počas procesu brzdenia:
1. Motor generuje regeneračnú energiu počas spomaľovania.
2. Brzdová jednotka deteguje zvýšené napätie DC zbernice.
3. Skriňa brzdových odporov je pripojená k brzdovému okruhu.
4. Rezistor premieňa elektrickú energiu na tepelnú energiu.
5. Chladiaca konštrukcia skrine odvádza vznikajúce teplo.
Tento proces riadeného rozptylu energie pomáha udržiavať stabilnú prevádzku počas častých cyklov zrýchľovania, spomaľovania a núdzového brzdenia.
Na rozdiel od univerzálnych odporových skríň vyžaduje skriňa brzdných odporov meniča presné zladenie s kompletným systémom pohonu.
Nesprávny výber odporu môže viesť k:
- Nedostatočný brzdný moment
- Nadmerná teplota odporu
- Skrátená životnosť
- Nestabilná prevádzka meniča
- Znížená účinnosť brzdenia
Dufew Electric vyhodnocuje skutočné pracovné podmienky pred návrhom skrine brzdových odporov.
Medzi kľúčové parametre výberu patria:
| Faktor výberu | Vplyv na dizajn |
|---|---|
| Napätie meniča | Určuje požiadavky na izoláciu a konfiguráciu odporu |
| Výkon motora | Určuje kapacitu absorpcie energie |
| Frekvencia brzdenia | Ovplyvňuje tepelný dizajn a kapacitu odporu |
| Zotrvačnosť zaťaženia | Určuje úroveň regeneračnej energie |
| Čas brzdenia | Ovplyvňuje schopnosť preťaženia |
| Pracovný cyklus | Určuje nepretržitú alebo prerušovanú prevádzku |
| Inštalačné prostredie | Ovplyvňuje štruktúru skrine a spôsob chladenia |
Prostredníctvom technického výberu poskytuje Dufew Electric riešenia brzdových odporov prispôsobené aktuálnym požiadavkám aplikácie.
V ťažkých priemyselných zariadeniach motory často pracujú pri meniacich sa podmienkach zaťaženia.
Počas:
- Rýchle spomalenie
- Núdzové zastavenie
- Spúšťanie ťažkého nákladu
- Časté cykly štart-stop
motor môže generovať významnú regeneračnú energiu.
Bez účinného zariadenia na absorpciu energie sa táto energia akumuluje v zbernici meniča jednosmerného prúdu a spôsobuje zvýšenie napätia.
Skriňa brzdového odporu s elektrickým invertorom Dufew poskytuje riadenú dráhu vybíjania premenou regeneračnej elektrickej energie na teplo.
Medzi výhody patrí:
- Znížené kolísanie napätia DC zbernice
- Vylepšená ochrana meniča
- Stabilnejší brzdný výkon
- Znížené riziko neočakávaného vypnutia
Dufew Electric používa modulárne zostavy vlnitého odporu špeciálne navrhnuté pre dynamické brzdenie, ktoré poskytuje spoľahlivú absorpciu energie pri častých brzdných podmienkach.
Vlnité odporové prvky sa vyznačujú veľkým povrchom pre odvod tepla, vysokou hustotou výkonu, stabilným odporovým výkonom a vhodnosťou pre opakované brzdné cykly.
Skriňa integruje viacero rezistorových modulov prostredníctvom spoľahlivých vodivých štruktúr a medených prípojníc. Každá vrstva odporu je navrhnutá s nezávislými elektrickými pripojeniami, vyhradeným priestorom na odvod tepla, zosilnenými vodivými štruktúrami a ochranou monitorovania teploty.
Modulárny dizajn poskytuje niekoľko výhod:
Viacnásobné odporové moduly rovnomerne rozdeľujú brzdnú energiu, čím znižujú tepelné namáhanie jednotlivých komponentov a udržiavajú stabilný brzdný výkon počas nepretržitej prevádzky.
Kapacita odporu môže byť prispôsobená podľa výkonu motora, brzdnej frekvencie, záťažových charakteristík a požiadaviek na prevádzkový cyklus.
Ak si jeden rezistorový modul vyžaduje kontrolu alebo výmenu, technici môžu vykonať servis dotknutej časti bez výmeny kompletnej skrine, čím sa zníži čas na údržbu a náklady.
Tepelný manažment je jedným z najdôležitejších faktorov pri návrhu brzdového odporu. Počas častých brzdných cyklov môže nadmerný nárast teploty spôsobiť kolísanie hodnoty odporu, zníženú účinnosť brzdenia, starnutie komponentov a skrátenú životnosť.
Dufew Electric navrhuje riešenia tepelného manažmentu podľa skutočných prevádzkových podmienok. Skriňa môže obsahovať optimalizované kanály prúdenia vzduchu, nezávislý ventilačný priestor, bočné výfukové chladiace konštrukcie, ventilátory s núteným chladením a zariadenia na ochranu pred teplotou.
V invertorových miestnostiach a kompaktných elektrických inštaláciách pomáha bočné výfukové chladenie znížiť cirkuláciu horúceho vzduchu okolo invertorového zariadenia, zlepšiť elektrické riadenie teploty miestnosti a zabrániť akumulácii tepla v blízkosti ovládacích skríň.
Chladiace riešenia je možné prispôsobiť podľa frekvencie brzdenia, inštalačného priestoru, požiadaviek na nepretržitú prevádzku a podmienok prostredia.
Rôzne priemyselné lokality majú rôzne obmedzenia inštalácie. Dufew Electric podporuje prispôsobené konštrukcie skríň podľa požiadaviek zákazníka a podmienok aplikácie.
Inštalácia podlahy je vhodná pre elektrické miestnosti, priemyselné kontrolné priestory, miestnosti s vybavením a miestnosti s pohonným systémom.
Medzi jeho výhody patrí ľahký prístup k údržbe, stabilná štruktúra inštalácie a vhodnosť pre veľké energetické systémy.
Bočná inštalácia je vhodná pre aplikácie s obmedzeným inštalačným priestorom, integrovanými systémami zariadení a kompaktným elektrickým usporiadaním.
Možnosti prispôsobenia zahŕňajú rozmery skrine, smer vstupu káblov, montážnu štruktúru a konfiguráciu chladenia.
Skrinky brzdových odporov Dufew sú navrhnuté špeciálne pre brzdové systémy s frekvenčným meničom, absorpciu regeneračnej energie, riadenie spomalenia motora a dynamické brzdenie.
Systém podporuje výkonové rozsahy od 20KW do 500KW a pracovné napätie do ≤3000V, vďaka čomu je vhodný pre aplikácie so stredným a vysokým výkonom invertorov.
Skriňa využíva zosilnené medené prípojnice, vodivé konštrukcie z nehrdzavejúcej ocele a optimalizované návrhy vnútorného zapojenia na zlepšenie schopnosti prenosu prúdu, zníženie strát pri pripojení a udržanie stabilnej prevádzky pri vysokom zaťažení.
Skriňa môže integrovať teplotné ochranné spínače, chladiace ventilátory, ochranné terminály a prispôsobené štruktúry krytu na zlepšenie bezpečnosti a spoľahlivosti počas dlhodobej prevádzky.
Elektrická invertorová skriňa brzdového odporu Dufew je široko používaná v priemyselných systémoch vyžadujúcich spoľahlivé riadenie regeneračnej energie.
| Aplikácia | Vybavenie | Hlavná požiadavka |
|---|---|---|
| Prístavné vybavenie | Žeriavy, zdvíhacie systémy | Časté brzdenie a absorpcia energie pri silnom zaťažení |
| Ťažobné systémy | Banské kladkostroje, zdvíhacie zariadenia | Riadenie vysokej zotrvačnej záťaže a nepretržitá prevádzka |
| Výťahové systémy | Priemyselné výťahy, zdvíhacie plošiny | Opakované cykly zrýchlenia a brzdenia |
| oceliarsky priemysel | Valcovne, ťažké pohony | Vysokofrekvenčné rekuperačné brzdenie |
| Priemyselné stroje | Veľké motorické systémy | Stabilná prevádzka meniča |
| Testovacie systémy | Platformy na testovanie motorov | Riadená absorpcia odporového zaťaženia |
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Skriňa brzdového odporu meniča |
| Aplikácia | Regeneračný brzdový systém VFD |
| Rezistorový prvok | Vlnitý rezistor |
| Výkonový rozsah | 20KW-500KW |
| Pracovné napätie | ≤3000V |
| Rozsah odporu | 0,01Ω-1KΩ |
| Presnosť odporu | ± 3 % / ± 5 % / ± 10 % |
| Stupeň ochrany | IP20/IP23 |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Referenčný štandard | GB-5792 |
Príklad: CRC 100KW 2,7R J
| kód | Popis |
|---|---|
| CRC | Skrinka brzdového odporu |
| 100 kW | Menovitý výkon |
| 2,7R | Hodnotený odpor |
| J | Presnosť odporu (K=±10%, J=±5%, H=±3%) |
Pred odoslaním Dufew Electric vykonáva elektrické a mechanické testy na overenie spoľahlivosti produktu.
| Testovacia položka | Skúšobná podmienka | Výkon |
|---|---|---|
| Dielektrická pevnosť | 2500VAC/50Hz/60S | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10-násobok menovitého výkonu 5S | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | Cyklická prevádzka | > 9000 h |
| Test vlhkého tepla | 40 °C ± 2 /90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Teplotný cyklus | -55 ℃, 55 ℃, 155 ℃ cyklov | △R≤±(2%R+0,05Ω) |
| Tepelná odolnosť | 350 ℃/2h | Bez zjavného poškodenia |
Každá aplikácia brzdenia VFD má iné prevádzkové podmienky a požiadavky na výkon. Dufew Electric poskytuje inžinierske hodnotenie a prispôsobené riešenia založené na špecifických systémových parametroch, podmienkach inštalácie a prevádzkovom prostredí.
Konfigurácia brzdného odporu je navrhnutá podľa kľúčových parametrov systému pohonu, vrátane napätia meniča, výkonu motora, brzdnej frekvencie, doby brzdenia a pracovného cyklu.
Požiadavky na inštaláciu sú starostlivo zvážené, aby sa zabezpečila správna konštrukcia skrine a spoľahlivá prevádzka, vrátane rozmerov skrine, požiadaviek na chladenie, vnútorného alebo vonkajšieho prostredia a požiadaviek na káblové pripojenie.
Rôzne prevádzkové podmienky vyžadujú rôzne riešenia brzdenia, ako je nepretržité brzdenie, núdzové zastavenie a časté zrýchľovanie alebo spomaľovanie.
Na základe týchto parametrov navrhuje Dufew Electric vhodné konfigurácie brzdových odporov a konštrukcie skríň, aby vyhovovali rôznym aplikačným požiadavkám.
Dufew Electric integruje výrobu odporových prvkov, montáž skrine, tepelný dizajn, elektrické testovanie a inžiniersku podporu, aby poskytoval kompletné riešenia brzdových odporov.
Táto integrovaná výrobná schopnosť pomáha zabezpečiť konzistentnú kvalitu produktu od výroby komponentov až po konečnú dodávku.
Proces montáže rezistora zahŕňa výrobu vlnitého rezistorového prvku, overenie odporu a montáž elektrického spojenia na zabezpečenie stabilného výkonu.
Integrácia skrine zahŕňa inštaláciu odporovej vrstvy, zostavu medenej prípojnice, inštaláciu ochranných komponentov a integráciu chladiaceho systému pre spoľahlivú prevádzku.
Každá skriňa brzdového odporu je pred dodaním skontrolovaná na presnosť odporu, izolačný výkon, spoľahlivosť elektrického pripojenia a kvalitu mechanickej montáže.
Dufew Electric dodržiava štruktúrované postupy riadenia kvality, aby zabezpečil konzistentný výkon produktu a spoľahlivú prevádzku.
Kvalitné dokumenty zahŕňajú:
- Certifikácia systému manažérstva kvality ISO9001
- CE certifikácia
- Správy o testovaní produktov
- Záznamy o kontrole továrne
Technické dokumenty a inšpekčné správy môžu byť poskytnuté podľa špecifických požiadaviek projektu.
Dufew Electric poskytuje profesionálnu prípravu na prepravu priemyselných elektrických zariadení, pričom zaisťuje, že každá skriňa brzdového odporu je počas prepravy riadne chránená a po dodaní pripravená na inštaláciu.
Proces balenia zahŕňa exportné štandardné drevené obaly, ochranu proti vlhkosti, vnútorné upevňovacie konštrukcie a identifikačné štítky produktov na zlepšenie bezpečnosti prepravy.
Pred odoslaním technici potvrdia dôležité podrobnosti, ako sú rozmery skrine, hmotnosť produktu, požiadavky na zdvíhanie a informácie o inštalácii, aby sa zabezpečila hladká inštalácia a uvedenie do prevádzky u zákazníka.
Počas spomaľovania motora regeneračná energia zvyšuje napätie DC zbernice meniča. Skriňa brzdového odporu absorbuje a premieňa túto prebytočnú energiu na teplo, čím pomáha predchádzať poruchám prepätia meniča a udržiavať stabilnú prevádzku systému.
Výber závisí od viacerých faktorov, vrátane napätia meniča, výkonu motora, brzdnej frekvencie, zotrvačnosti záťaže, doby brzdenia, hodnoty odporu a pracovného cyklu. Tieto parametre určujú vhodnú konfiguráciu odporu a tepelný návrh.
áno. Dufew Electric navrhuje skrine brzdových odporov skôr podľa elektrických parametrov a požiadaviek aplikácie než podľa špecifických značiek meničov, čo umožňuje kompatibilitu s rôznymi systémami VFD.
áno. Modulárna štruktúra vlnitého odporu a optimalizovaný dizajn tepelného manažmentu sú vyvinuté pre opakované cykly zrýchlenia a brzdenia, vďaka čomu sú vhodné pre náročné priemyselné aplikácie.
áno. Dufew Electric poskytuje prispôsobené riešenia podľa rôznych systémových požiadaviek, vrátane menovitého výkonu, hodnoty odporu, úrovne napätia, rozmerov skrine, dizajnu chladenia a štruktúry inštalácie.
Na poskytnutie vhodného riešenia by zákazníci mali poskytnúť podrobnosti o aplikácii, ako je napätie meniča, výkon motora, frekvencia brzdenia, pracovný cyklus, prostredie inštalácie a požadovaná hodnota odporu.
áno. Dufew Electric poskytuje technické hodnotenie, technické dokumenty, testovacie správy a prispôsobené riešenia brzdových odporov na podporu rôznych priemyselných projektov.
Rôzne systémy VFD vyžadujú rôzne konfigurácie brzdových odporov. Dufew Electric poskytuje prispôsobené riešenia skrine invertorových brzdových odporov na základe parametrov meniča, charakteristík motora, požiadaviek na brzdenie, podmienok inštalácie a potrieb tepelného manažmentu.
S profesionálnymi výrobnými kapacitami rezistorov, technickou podporou a kompletnými testovacími postupmi pomáha Dufew Electric priemyselným zákazníkom vyvinúť spoľahlivé regeneračné brzdové systémy so stabilným výkonom.
Obráťte sa na Dufew Electric so svojimi požiadavkami na menič a aplikáciu, aby ste získali vhodné riešenie skrine brzdových odporov.
