Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.
Veľké priemyselné zariadenia často počas prevádzky generujú vysokú elektrickú energiu, čo si vyžaduje spoľahlivé odporové systémy na bezpečné riadenie energie.

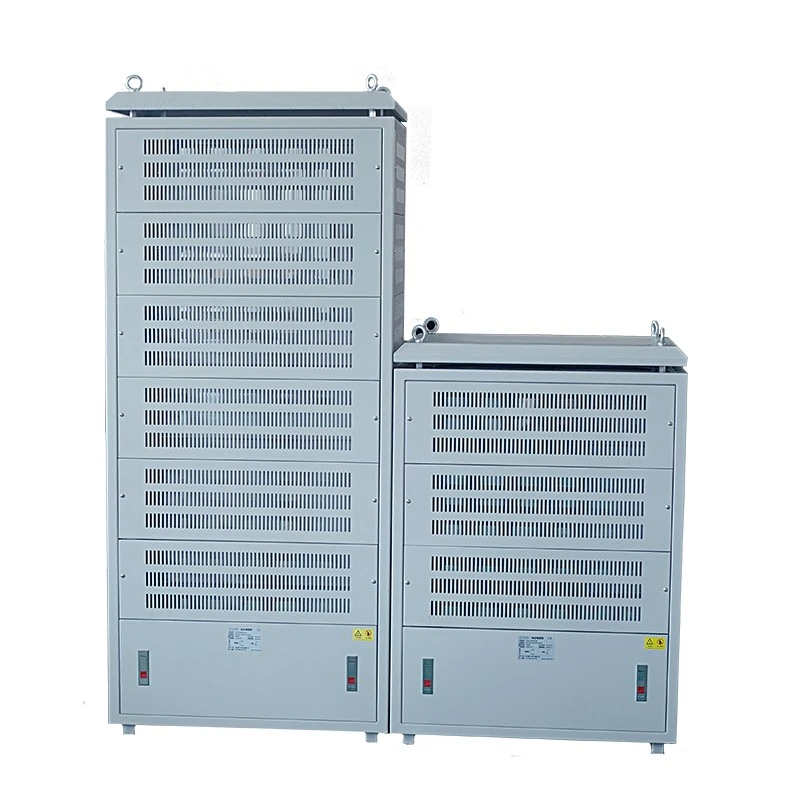

Dufew Electric High Power Resistor Cabinet integruje viacero odporových prvkov do kompletného systému skrine prostredníctvom vodivých spojov z nehrdzavejúcej ocele a medených prípojníc.
Skriňa je určená pre:
- Vysoký rozptyl energie
- Veľkoprúdová prevádzka
- Aplikácie priemyselného odporového zaťaženia
- Prispôsobené riešenia rezistorov
Na rozdiel od štandardných rezistorových boxov navrhnutých pre aplikácie s malým a stredným výkonom, táto skriňa využíva modulárnu viacvrstvovú štruktúru, ktorá umožňuje vyššiu výkonovú kapacitu, jednoduchšiu údržbu a flexibilnú konfiguráciu.
Dostupné špecifikácie:
- Výkonový rozsah: 20KW-500KW
- Pracovné napätie: ≤3000V
- Rozsah odporu: 0,01Ω-1KΩ
- Presnosť odporu: ±3% / ±5% / ±10%
Dufew Electric poskytuje prispôsobené riešenia podľa výkonu zariadenia, pracovného cyklu, prostredia inštalácie a elektrických požiadaviek.
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Vysokovýkonná rezistorová skrinka |
| Výkonový rozsah | 20KW-500KW |
| Pracovné napätie | ≤3000V |
| Rozsah odporu | 0,01Ω-1KΩ |
| Presnosť odporu | ± 3 % / ± 5 % / ± 10 % |
| Stupeň ochrany | IP20/IP23 |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Referenčný štandard | GB-5792 |
Dufew Electric poskytuje prispôsobené riešenia odporových skríň na základe kľúčových požiadaviek aplikácie, vrátane výkonovej kapacity, prevádzkového napätia, hodnoty odporu, pracovného cyklu, podmienok chladenia, prostredia inštalácie a rozmerov skrine.
Priemyselné zariadenia vyžadujú odporové systémy, ktoré vydržia opakovanú prevádzku, vysoké tepelné zaťaženie a náročné pracovné podmienky. Dufew Electric navrhuje riešenia na riešenie týchto výziev a zabezpečuje stabilný výkon vo vysokovýkonných aplikáciách.
Zariadenia, ako sú motory, pohony a zdvíhacie systémy, môžu počas brzdenia alebo prevádzky generovať nadmernú elektrickú energiu. Bez účinného riadenia odporu môže táto energia viesť k kolísaniu napätia, nestabilite systému, aktivácii ochrany zariadenia a zníženiu prevádzkovej účinnosti.
Aplikácie s vysokým výkonom rezistorov vytvárajú počas prevádzky značné teplo. Bez správnej tepelnej konštrukcie môže nadmerný nárast teploty spôsobiť nerovnomerné rozloženie teploty, posun hodnoty odporu, zrýchlené starnutie komponentov a zníženú životnosť.
Rôzne priemyselné projekty vyžadujú rôzne menovité výkony, hodnoty odporu, úrovne napätia, inštalačné štruktúry a spôsoby chladenia, aby vyhovovali špecifickým prevádzkovým podmienkam.
Dufew Electric navrhuje odporové skrine podľa aktuálnych požiadaviek aplikácie a poskytuje prispôsobené riešenia namiesto iba štandardných pevných modelov.
Hlavnou výhodou Dufew Electric High Power Resistor Cabinet je možnosť výberu vhodných odporových prvkov podľa požiadaviek aplikácie.
Skriňa môže integrovať rôzne odporové technológie:
| Typ rezistorového prvku | Charakteristika | Typické aplikácie |
|---|---|---|
| Vlnitý rezistorový prvok | Vysoká hustota výkonu, efektívny odvod tepla, vhodný pre veľkú absorpciu energie | Brzdové systémy, priemyselné pohony, ťažké stroje |
| Rúrkový rezistorový prvok | Utesnená konštrukcia, odolnosť proti vlhkosti, silná mechanická odolnosť | Vonkajšie zariadenia, prístavy, ťažobné systémy |
| Hliníkový rezistorový prvok | Kompaktná konštrukcia, dobrá ochrana, flexibilná inštalácia | Priemyselné riadiace systémy, kompaktné odporové aplikácie |
Tento modulárny dizajn umožňuje zákazníkom získať vhodnú konfiguráciu odporu bez prepracovania celého systému.
Pre vysokovýkonné priemyselné aplikácie spoľahlivosť elektrického pripojenia priamo ovplyvňuje stabilitu systému a dlhodobý prevádzkový výkon. Dufew Electric High Power Rezistor Cabinet je navrhnutý so zosilnenými elektrickými štruktúrami na podporu náročných prevádzkových podmienok.
Skriňa využíva vodivé konštrukcie z nehrdzavejúcej ocele, medené prípojnicové spoje, spoľahlivé vnútorné rozvody a elektrickú izoláciu medzi rezistorovými sekciami na zabezpečenie stabilného prenosu prúdu.
Tento dizajn pomáha znižovať odpor pripojenia, zlepšuje schopnosť prenosu prúdu a udržuje stabilnú prevádzku pri vysokom zaťažení.
Viacnásobné odporové moduly možno kombinovať, aby sa dosiahli rôzne požiadavky na napájanie, čo umožňuje flexibilnú konfiguráciu podľa podmienok aplikácie.
Modulárny dizajn poskytuje prispôsobenú kapacitu výkonu, nastaviteľné hodnoty odporu, jednoduchšiu budúcu modifikáciu a vhodnosť pre rôzne pracovné cykly.
Vysokovýkonné rezistory vytvárajú počas prevádzky značné teplo. Efektívny tepelný manažment je nevyhnutný na udržanie stabilného výkonu odporu a predĺženie životnosti.
Dufew Electric optimalizuje odvod tepla prostredníctvom nezávislého dizajnu prúdenia vzduchu, prispôsobených riešení chladenia a integrovanej ochrany proti teplote.
Každá rezistorová sekcia je vybavená vyhradeným priestorom na prúdenie vzduchu na zlepšenie účinnosti odvodu tepla, zníženie akumulácie tepla a udržanie konzistentnej prevádzkovej teploty.
Podľa rôznych požiadaviek aplikácie môžu metódy chladenia zahŕňať prirodzené chladenie vzduchom, chladenie núteným vzduchom a prispôsobené vetracie štruktúry.
Skriňa môže integrovať komponenty na monitorovanie teploty a ochranu, aby sa zabránilo prehriatiu, zlepšila prevádzková bezpečnosť a predĺžila životnosť rezistora.
Priemyselní zákazníci vyžadujú zariadenia, ktoré poskytujú spoľahlivý výkon a zároveň umožňujú pohodlnú údržbu. Dufew Electric High Power Rezistor Cabinet využíva modulárnu vnútornú štruktúru na zjednodušenie kontroly a servisu.
Každá rezistorová sekcia obsahuje nezávislé elektrické pripojenia, samostatné inštalačné štruktúry, jasný prístup k údržbe a individuálne návrhy ochrany.
Ak si odporová časť vyžaduje kontrolu, technici môžu opraviť príslušný modul bez výmeny celej skrinky, čo pomáha skrátiť čas údržby a prestoje.
Nezávislé rezistorové sekcie pomáhajú izolovať potenciálne poruchy a zlepšujú celkovú spoľahlivosť systému počas nepretržitej prevádzky.
Modulárny dizajn umožňuje zvážiť dodatočnú kapacitu odporu počas budúcich aktualizácií systému, čo poskytuje väčšiu flexibilitu pri zmene požiadaviek aplikácie.
Dufew Electric High Power Resistor Cabinet sa používa v odvetviach vyžadujúcich spoľahlivé odporové riešenia na absorpciu energie, testovanie a riadenie výkonu.
| Aplikácia | Typické vybavenie | Hlavné požiadavky | Dufewovo riešenie |
|---|---|---|---|
| Priemyselné pohonné systémy | Frekvenčné pohony, servosystémy, zariadenia na riadenie motorov | Absorpcia energie pri brzdení a stabilita prevádzky | Vysokovýkonné rezistorové moduly s prispôsobenou konfiguráciou odporu |
| Ťažké zdvíhacie zariadenia | Prístavné žeriavy, vežové žeriavy, zdvíhacie systémy | Časté brzdné cykly a vysoká energetická záťaž | Odolná konštrukcia odporovej skrine pre opakovanú prevádzku |
| Ťažobné zariadenia | Zdvíhacie systémy, vysokovýkonné pohony | Odolnosť voči vibráciám a nepretržitá prevádzka | Robustná konštrukcia so spoľahlivým tepelným výkonom |
| Výrobné zariadenia | Valcovne, vstrekovacie stroje, textilné stroje | Stabilný odporový výkon počas výroby | Prispôsobená konfigurácia odporu pre priemyselné podmienky |
| Systémy testovania napájania | Platformy na testovanie zariadení, elektrické testovacie systémy | Kontrolované elektrické zaťaženie a overovanie spoľahlivosti | Flexibilné riešenia vysokého výkonu |
Výber vysokovýkonnej rezistorovej skrine vyžaduje viac než len výber menovitého výkonu. Dufew Electric vyhodnocuje kompletné prevádzkové prostredie a aplikačné požiadavky pred odporúčaním vhodnej konfigurácie.
Proces výberu zohľadňuje kľúčové elektrické parametre vrátane menovitého výkonu, pracovného napätia, hodnoty odporu, prúdových požiadaviek a pracovného cyklu, aby sa zabezpečilo, že odporová skriňa zodpovedá systémovým požiadavkám.
Prevádzkové podmienky tiež zohrávajú dôležitú úlohu pri výbere konfigurácie. Je potrebné zvážiť faktory, ako je nepretržitá alebo prerušovaná prevádzka, pracovná frekvencia, trvanie zaťaženia a požiadavky na absorpciu energie.
Inštalačné prostredie ovplyvňuje štruktúru skrine a dizajn chladenia. Dôležité úvahy zahŕňajú vnútornú alebo vonkajšiu inštaláciu, dostupný priestor na inštaláciu, podmienky chladenia, vystavenie prachu alebo vlhkosti a požiadavky na údržbu.
Na základe týchto faktorov poskytuje Dufew Electric vhodný výber odporových prvkov, konštrukcie skrine a návrhy tepelného manažmentu, aby vyhovovali rôznym požiadavkám priemyselných aplikácií.
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Vysokovýkonná rezistorová skrinka |
| Možnosti odporového prvku | Vlnitý / rúrkový / hliníkový kryt |
| Výkonová kapacita | 20KW-500KW |
| Pracovné napätie | ≤3000V |
| Rozsah odporu | 0,01Ω-1KΩ |
| Presnosť odporu | ± 3 % / ± 5 % / ± 10 % |
| Stupeň ochrany | IP20/IP23 |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Štandardné | GB-5792 |
Príklad: CRC 100KW 2,7R J
| kód | Popis |
|---|---|
| CRC | Vysokovýkonná rezistorová skrinka |
| 100 kW | Menovitý výkon |
| 2,7R | Hodnotený odpor |
| J | Presnosť odporu (K=±10%, J=±5%, H=±3%) |
Na zabezpečenie spoľahlivej prevádzky pred dodaním vykonáva Dufew Electric elektrické a mechanické kontroly.
| Testovacia položka | Skúšobná podmienka | Výkon |
|---|---|---|
| Dielektrická pevnosť | 2500VAC/50Hz/60S | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10-násobok menovitého výkonu 5S | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | Prevádzka cyklu | > 9000 h |
| Test vlhkého tepla | 40 °C ± 2 / 90 % - 95 % RH / 100 h | △R≤±(1%R+0,05Ω) |
| Teplotný cyklus | -55 ℃, 55 ℃, 155 ℃ cyklov | △R≤±(2%R+0,05Ω) |
| Tepelná odolnosť | 350 ℃/2h | Bez zjavného poškodenia |
| Testovacia položka | Podmienka | Výkon |
|---|---|---|
| Koncová sila | 45N/30S | Žiadna voľnosť |
| Odolnosť proti vibráciám | 5-200 Hz, 1 g, 98 m/S² | Bez poškodenia konštrukcie |
Dufew Electric integruje výrobu komponentov rezistorov, montáž skrine, tepelný dizajn, elektrické testovanie a prispôsobenú inžiniersku podporu, aby poskytoval kompletné riešenia výkonových odporov pre priemyselné aplikácie.
Táto integrovaná výrobná schopnosť pomáha zabezpečiť konzistenciu produktu a kontrolu kvality počas celého procesu, od výberu odporu a výroby až po konečnú dodávku.
Proces montáže odporu zahŕňa výber prvku odporu, overenie hodnoty odporu a zostavu elektrického pripojenia, aby sa zabezpečil stabilný elektrický výkon.
Integrácia skrine zahŕňa inštaláciu viacvrstvového odporu, zostavu medenej prípojnice, inštaláciu ochranných komponentov a integráciu chladiacej konštrukcie na dosiahnutie spoľahlivej prevádzky v podmienkach vysokého výkonu.
Pred odoslaním je každá skrinka skontrolovaná, aby sa overila presnosť odporu, výkon elektrickej izolácie, spoľahlivosť pripojenia, kvalita mechanickej montáže a súlad so špecifikáciami produktu.
Dufew Electric dodržiava štruktúrované postupy riadenia kvality, aby zabezpečil stabilný výkon produktu a spoľahlivú prevádzku počas celej životnosti.
Kvalitné dokumenty zahŕňajú:
- Certifikácia systému manažérstva kvality ISO9001
- CE certifikácia
- Správy o testovaní produktov
- Záznamy o kontrole továrne
Technické dokumenty a inšpekčné správy môžu byť poskytnuté podľa špecifických požiadaviek projektu.
Ako priemyselné zariadenie vyžadujú vysokovýkonné rezistorové skrine spoľahlivú prípravu na prepravu, aby sa zaistila bezpečnosť produktu počas prepravy a hladká inštalácia po dodaní.
Dufew Electric poskytuje štandardné exportné obalové riešenia vrátane ochrany proti vlhkosti, vnútorných výstužných štruktúr a identifikačných štítkov produktov na zlepšenie spoľahlivosti prepravy.
Pred odoslaním technici potvrdia kľúčové detaily, ako sú rozmery skrine, hmotnosť produktu, požiadavky na zdvíhanie a informácie o inštalácii, aby zákazníci po dodaní pomohli efektívne dokončiť inštaláciu.
Rezistorová skrinka s vysokým výkonom sa používa na absorpciu energie s vysokým výkonom, simuláciu elektrického zaťaženia, obmedzenie prúdu a rôzne aplikácie priemyselného odporu, kde sa vyžaduje spoľahlivé riadenie výkonu.
Riešenia Dufew Electric podporujú menovitý výkon od 20 kW do 500 kW a možno ich konfigurovať podľa špecifických požiadaviek zákazníka.
áno. Rôzne odporové prvky, vrátane vlnitých, rúrkových a typov rezistorov s hliníkovým krytom, je možné vybrať podľa podmienok aplikácie a požiadaviek na výkon.
áno. Dufew Electric poskytuje prispôsobené riešenia na základe menovitého výkonu, hodnoty odporu, úrovne napätia, rozmerov skrine, dizajnu chladenia a ďalších požiadaviek aplikácie.
Skriňa využíva optimalizovaný dizajn prúdenia vzduchu, správne usporiadanie vrstvy odporu a voliteľné chladiace systémy na udržanie stabilného tepelného výkonu počas prevádzky.
Zákazníci by mali poskytnúť kľúčové informácie o aplikácii vrátane požadovaného výkonu, napätia, hodnoty odporu, pracovného cyklu a prostredia inštalácie, čo spoločnosti Dufew Electric umožní navrhnúť vhodné riešenie.
áno. Dufew Electric poskytuje inžiniersku podporu, technické dokumenty a informácie o testovaní produktov podľa špecifických požiadaviek projektu.
Rôzne priemyselné aplikácie vyžadujú rôzne konfigurácie odporov. Dufew Electric poskytuje prispôsobené riešenia založené na požiadavkách na napájanie, napäťové podmienky, konfiguráciu odporu, prevádzkové prostredie a požiadavky na inštaláciu.
Vďaka profesionálnym výrobným schopnostiam a technickej podpore pomáha Dufew Electric zákazníkom vyvíjať spoľahlivé riešenia priemyselných rezistorov pre rôzne energetické aplikácie.
Kontaktujte Dufew Electric, aby ste prediskutovali svoje požiadavky na projekt a získali vhodné riešenie priemyselného odporu.
