Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

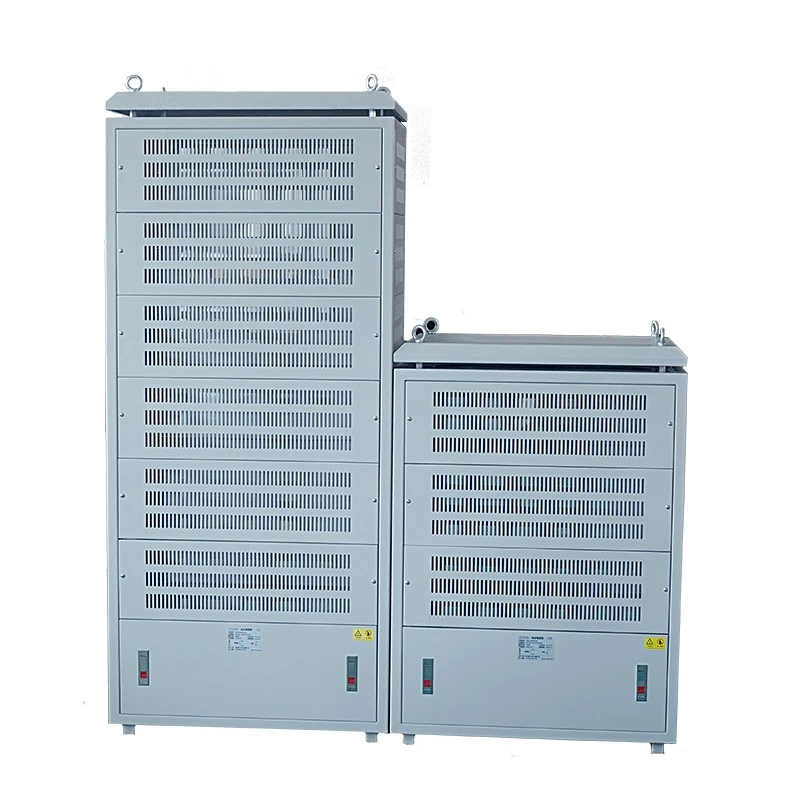

Elektrická rúrková odporová skriňa Dufew je navrhnutá tak, aby vyriešila tieto výzvy pomocou utesnených rúrkových odporových prvkov z nehrdzavejúcej ocele ako komponentov ohrevu jadra.
Odporový drôt je presne navinutý vo vnútri rúrky z nehrdzavejúcej ocele a naplnený izolačným materiálom z oxidu horečnatého s vysokou hustotou, čím sa vytvorí utesnená vykurovacia štruktúra s:
- Lepšia ochrana životného prostredia
- Vylepšená mechanická pevnosť
- Stabilný odporový výkon
- Rovnomerné rozloženie tepla
Viaceré rúrkové odporové prvky sú zmontované do vrstiev odporu cez vodivé konštrukcie z nehrdzavejúcej ocele, zatiaľ čo medené prípojnice spájajú každú vrstvu a vytvárajú kompletný vysokovýkonný odporový systém.
Skriňa podporuje:
| Parameter | Špecifikácia |
|---|---|
| Výkonový rozsah | 20KW-500KW |
| Pracovné napätie | ≤3000V |
| Rozsah odporu | 0,01Ω-1KΩ |
| Presnosť odporu | ± 3 % / ± 5 % / ± 10 % |
Dufew Electric poskytuje prispôsobené konfigurácie podľa:
- Požiadavky na napájanie
- Hodnota odporu
- Úroveň napätia
- Inštalačné prostredie
- Požiadavky na chladenie
- Rozmery skrine
Tradičné otvorené odporové prvky môžu byť počas dlhodobej prevádzky ovplyvnené vlhkosťou, prachom a korozívnym prostredím.
Rúrkové odporové prvky Dufew používajú utesnenú rúrkovú štruktúru z nehrdzavejúcej ocele na ochranu vnútorných odporových drôtov pred vystavením vplyvu prostredia.
Izolačná výplň z oxidu horečnatého poskytuje:
- Elektrická izolácia
- Efektívne vedenie tepla
- Stabilný prenos tepla
- Znížený vplyv vlhkosti
V porovnaní s odkrytými odporovými štruktúrami poskytujú rúrkové odpory vyššiu spoľahlivosť pre:
- Vonkajšie vybavenie
- Pobrežné aplikácie
- Ťažké priemyselné systémy
- Prostredie s vysokou prašnosťou
| Porovnávacia položka | Trubicová odporová skriňa | Konvenčná rezistorová štruktúra |
|---|---|---|
| Ochrana životného prostredia | Utesnená trubica z nehrdzavejúcej ocele chráni vnútorné komponenty | Citlivejšie na vlhkosť, prach a nečistoty |
| Mechanická pevnosť | Vysoko pevná kovová rúrková konštrukcia s odolnosťou voči vibráciám | Nižšia ochrana proti mechanickému nárazu |
| Prenos tepla | Rovnomerné vedenie tepla cez rúrkovú konštrukciu | Vyššie riziko nerovnomerného ohrevu |
| Stabilita služby | Vhodné pre nepretržitú priemyselnú prevádzku | Výkon je viac ovplyvnený prostredím |
| Typické aplikácie | Prístavy, baníctvo, chemické závody, ťažká technika | Všeobecné vnútorné aplikácie |
Pre aplikácie vyžadujúce stabilnú prevádzku v náročných podmienkach poskytuje technológia rúrkového odporu spoľahlivejšie riešenie.
| Požiadavka | Odporúčaná konfigurácia |
|---|---|
| Vonkajšia inštalácia | Utesnený rúrkový rezistor so zvýšenou ochranou |
| Prostredie s vysokou vlhkosťou | Rúrkový prvok z nehrdzavejúcej ocele so štruktúrou odolnou voči vlhkosti |
| Ťažké vibračné zariadenia | Zosilnená konštrukcia skrine a mechanická ochrana |
| Nepretržitá prevádzka | Optimalizovaný dizajn prúdenia vzduchu a tepelného manažmentu |
| Požiadavka na odolnosť | Viacnásobné rúrkové kombinácie rezistorov |
Ťažké priemyselné zariadenia, vrátane žeriavov, banských systémov a veľkých pohonných systémov, často pracujú pri nepretržitých vibráciách a mechanickom namáhaní. Rúrkové odporové prvky Dufew sú navrhnuté s trubicovou konštrukciou z nehrdzavejúcej ocele, integrovanými utesnenými štruktúrami a silnou mechanickou ochranou na zlepšenie odolnosti v náročných prostrediach.
Táto robustná konštrukcia pomáha znižovať poruchy spôsobené vibráciami zariadenia, mechanickými nárazmi a namáhaním pri preprave, vďaka čomu je vhodná pre aplikácie, kde sa vyžaduje dlhá životnosť a prevádzková spoľahlivosť.
Nerovnomerné rozloženie teploty môže urýchliť starnutie rezistora a ovplyvniť stabilitu odporu počas dlhodobej prevádzky. Konštrukcia rúrkového odporu zlepšuje tepelný výkon prostredníctvom kovových rúrok s vysokou tepelnou vodivosťou, materiálov na prenos tepla z oxidu horečnatého a optimalizovaného usporiadania prúdenia vzduchu.
Vo vnútri skrine je každá vrstva odporu navrhnutá s priestorom pre nezávislé prúdenie vzduchu, aby sa znížilo nahromadenie tepla a dosiahlo sa rovnomernejšie rozloženie teploty, čo pomáha udržiavať stabilné hodnoty odporu počas nepretržitej prevádzky.
Dufew Tubular Resistor Cabinet využíva dizajn vrstveného rezistora na zlepšenie účinnosti údržby a spoľahlivosti systému.
Každá vrstva odporu obsahuje nezávislé vodivé spojenia, vyhradené cesty prúdenia vzduchu a monitorovanie teploty na podporu jednoduchšej izolácie porúch a zjednodušenej údržby.
Keď si jedna rezistorová sekcia vyžaduje kontrolu, na postihnutom module možno vykonať údržbu bez odstránenia celej skrinky, čo pomáha skrátiť prestoje zariadenia.
Plne utesnená kovová rúrková konštrukcia poskytuje ochranu proti vlhkosti, prachu a kontaminácii olejom, vďaka čomu je vhodná do náročných priemyselných prostredí.
Použitie izolačnej výplne z oxidu horečnatého s vysokou hustotou zlepšuje tepelnú vodivosť, znižuje riziko prehriatia a podporuje stabilný výkon odporu počas nepretržitej prevádzky.
Vďaka konštrukcii rúrky z nehrdzavejúcej ocele a zvýšenej odolnosti voči vibráciám je štruktúra odporu vhodná pre ťažké priemyselné zariadenia a drsné prevádzkové podmienky.
Viaceré kombinácie rúrkových rezistorov je možné nakonfigurovať podľa požiadaviek aplikácie, podporujúc výkon až 500 kW a prispôsobené hodnoty odporu.
Skriňa je k dispozícii so štandardnými stupňami ochrany IP20/IP23, pričom podľa špecifických požiadaviek projektu môžu byť poskytnuté vyššie úrovne ochrany.
Dufew Electric Tubular Resistor Cabinet je určený pre priemyselné systémy vyžadujúce spoľahlivý výkon rezistorov v náročných prevádzkových podmienkach.
| Aplikácia | Typické vybavenie | Environmentálne výzvy | Výhody rúrkového rezistora |
|---|---|---|---|
| Prístavné a námorné vybavenie | Prístavné žeriavy, zdvíhacie systémy, pobrežné zariadenia | Soľný sprej, vlhkosť, vibrácie | Odolnosť proti korózii a mechanická životnosť |
| Ťažobné zariadenia | Zdvíhacie systémy, vysokovýkonné pohony | Prach, vibrácie, nepretržitá prevádzka | Utesnená konštrukcia a stabilný výkon |
| Chemický priemysel | Výrobné linky, priemyselné pohonné systémy | Vlhkosť a kontaminácia | Lepšia ochrana životného prostredia |
| Testovanie skladovania energie | Vonkajšie testovacie stanice, energetické systémy | Zmeny teploty a dlhodobá prevádzka | Stabilný tepelný výkon |
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Trubicová odporová skriňa |
| Vyhrievacie teleso | Rúrkový rezistor z nehrdzavejúcej ocele |
| Výkonový rozsah | 20KW-500KW |
| Pracovné napätie | ≤3000V |
| Rozsah odporu | 0,01Ω-1KΩ |
| Presnosť odporu | ± 3 % / ± 5 % / ± 10 % |
| Stupeň ochrany | IP20/IP23 |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Referenčný štandard | GB-5792 |
Príklad: CRC 100KW 2,7R J
| kód | Popis |
|---|---|
| CRC | Trubicová odporová skriňa |
| 100 kW | Menovitý výkon |
| 2,7R | Hodnotený odpor |
| J | Presnosť odporu (K=±10%, J=±5%, H=±3%) |
Dufew Electric vykonáva elektrické a mechanické overenie, aby zabezpečil spoľahlivý výkon produktu pred dodaním.
| Testovacia položka | Skúšobná podmienka | Výkon |
|---|---|---|
| Dielektrická pevnosť | 2500VAC/50Hz/60S | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10-násobok menovitého výkonu 5S | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | Prevádzka cyklu | > 9000 h |
| Test vlhkého tepla | 40 °C ± 2 / 90 % - 95 % RH / 100 h | △R≤±(1%R+0,05Ω) |
| Teplotný cyklus | -55 ℃, 55 ℃, 155 ℃ cyklov | △R≤±(2%R+0,05Ω) |
| Tepelná odolnosť | 350 ℃/2h | Bez zjavného poškodenia |
| Testovacia položka | Podmienka | Výkon |
|---|---|---|
| Koncová sila | 45N/30S | Žiadna voľnosť |
| Odolnosť proti vibráciám | 5-200 Hz, 1 g, 98 m/S² | Bez poškodenia konštrukcie |
Pred výberom rúrkovej rezistorovej skrine by zákazníci mali zvážiť prevádzkové prostredie, elektrické požiadavky a podmienky inštalácie, aby sa zabezpečilo, že konfigurácia odporu zodpovedá skutočnej aplikácii.
Pri výbere by sa malo brať do úvahy miesto inštalácie, podmienky vlhkosti, vystavenie prachu alebo korózii a požiadavky na vibrácie, aby sa zabezpečila spoľahlivá prevádzka v rôznych priemyselných podmienkach.
Na určenie vhodnej konfigurácie odporu sú potrebné kľúčové elektrické parametre, vrátane menovitého výkonu, pracovného napätia, hodnoty odporu a pracovného cyklu.
Na dosiahnutie správnej inštalácie a pohodlnej prevádzky by sa mali zvážiť rozmery skrine, spôsob chladenia, smer pripojenia káblov a priestor na údržbu.
Dufew Electric vyhodnocuje tieto parametre a odporúča vhodné konfigurácie trubicových odporov na základe skutočných podmienok aplikácie.
Dufew Electric je profesionálny výrobca komponentov výkonovej elektroniky v Číne, ktorý integruje výrobu rezistorov, montáž skríň, elektrické testovanie a prispôsobenú inžiniersku podporu, aby poskytoval spoľahlivé riešenia priemyselných rezistorov.
Výrobný proces zahŕňa presné navíjanie odporového drôtu, plnenie oxidom horečnatým, tesnenie rúrky z nehrdzavejúcej ocele, testovanie elektrického výkonu a integráciu skrinky na zabezpečenie stabilného výkonu produktu.
Presná technológia vinutia zaisťuje presné hodnoty odporu a konzistentný elektrický výkon.
Vysokokvalitná výplň z oxidu horečnatého poskytuje elektrickú izoláciu a efektívne vedenie tepla pre stabilnú prevádzku.
Utesnená rúrková konštrukcia z nehrdzavejúcej ocele zlepšuje mechanickú pevnosť a ochranu pred drsným priemyselným prostredím.
Skúšobné postupy overujú presnosť odporu, izolačný výkon a prevádzkovú spoľahlivosť pred konečnou montážou.
Integrácia skrine zahŕňa inštaláciu odporovej vrstvy, montáž vodivého spojenia, inštaláciu tepelnej ochrany a kompletnú konštrukčnú montáž.
Pred odoslaním je každá skrinka skontrolovaná na presnosť hodnoty odporu, spoľahlivosť elektrického pripojenia, kvalitu mechanickej montáže a súlad so špecifikáciami produktu.
Dufew Electric sa riadi štruktúrovanými postupmi kontroly kvality, aby sa zabezpečil spoľahlivý výkon produktu a konzistentné výrobné normy.
Dokumenty kvality zahŕňajú certifikáciu systému manažérstva kvality ISO9001, certifikáciu CE, správy o testovaní výrobkov a záznamy o inšpekcii vo výrobnom závode.
Technické dokumenty a správy o kvalite môžu byť poskytnuté podľa špecifických požiadaviek projektu.
Dufew Electric pripravuje rúrkové rezistorové skrine podľa požiadaviek priemyselnej prepravy, aby sa zabezpečila bezpečná dodávka a hladká inštalácia.
Balenie zahŕňa štandardné exportné balenie, ochranu proti vlhkosti, vnútornú výstuž a identifikačné štítky produktu.
Pred odoslaním technici potvrdia dôležité podrobnosti, ako sú rozmery skrinky, hmotnosť, zdvíhacie body a požiadavky na inštaláciu, aby sa podporila efektívna inštalácia po doručení.
Rúrkové rezistory využívajú utesnenú konštrukciu z nehrdzavejúcej ocele s lepšou ochranou proti vlhkosti, prachu, korózii a vibráciám, vďaka čomu sú vhodné do náročných priemyselných prostredí.
áno. Konfiguráciu ochrany, štruktúru skrine a dizajn chladenia je možné prispôsobiť podľa rôznych podmienok inštalácie a požiadaviek na životné prostredie.
áno. Dufew Electric podporuje prispôsobenie výkonu, odporu, napätia, rozmerov skrine a inštalačných štruktúr podľa špecifických požiadaviek aplikácie.
Bežne sa používa v prístavoch, banských zariadeniach, systémoch chemickej výroby, ťažkých strojoch, testovacích zariadeniach na skladovanie energie a iných priemyselných aplikáciách.
Utesnená trubica z nehrdzavejúcej ocele chráni vnútorné komponenty a zároveň poskytuje stabilný prenos tepla, silnú mechanickú ochranu a spoľahlivý výkon v náročných prevádzkových podmienkach.
áno. Dizajn podporuje nepretržitú priemyselnú prevádzku prostredníctvom optimalizovaného tepelného manažmentu, dizajnu prúdenia vzduchu a spoľahlivej ochrany komponentov.
Zákazníci by mali poskytnúť kľúčové podrobnosti aplikácie vrátane menovitého výkonu, napätia, hodnoty odporu, prevádzkového prostredia, pracovného cyklu a požiadaviek na inštaláciu.
áno. Špecifikácie, záznamy o testovaní a dokumenty o kvalite môžu byť poskytnuté podľa špecifických požiadaviek projektu.
Tubular Resistor Cabinet je prispôsobené rezistorové riešenie navrhnuté pre aplikácie s rôznymi elektrickými a environmentálnymi požiadavkami.
Dufew Electric poskytuje riešenia na základe menovitého výkonu, požiadaviek na napätie, konfigurácie odporu, prevádzkového prostredia a podmienok inštalácie.
Odošlite svoje požiadavky na projekt a inžinieri Dufew Electric odporučia vhodnú konfiguráciu odporu a návrh skrine.
