Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.
Keď energetické zariadenie vyžaduje overenie výkonu pred inštaláciou alebo hromadnou výrobou, je nevyhnutný stabilný a kontrolovateľný zdroj záťaže.

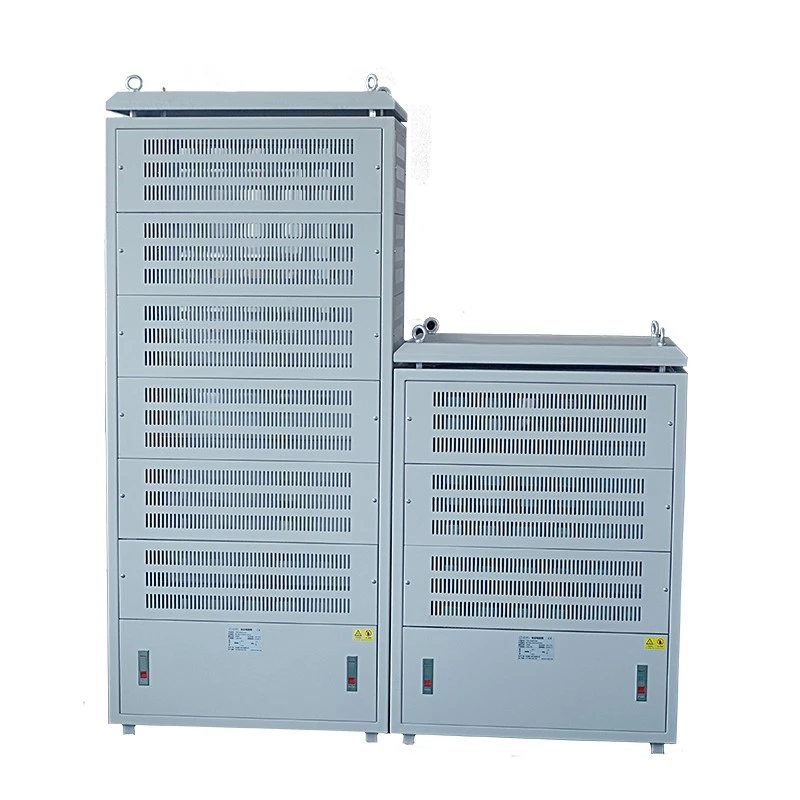

Dufew Electric Load Resistor Cabinet poskytuje praktické riešenie simuláciou skutočného prevádzkového zaťaženia prostredníctvom suchých odporových prvkov. Premieňa elektrickú energiu na teplo prostredníctvom odporových modulov, čo umožňuje inžinierom vyhodnotiť výkon zariadenia, výkon pri preťažení, nárast teploty a dlhodobú prevádzkovú stabilitu.
Na rozdiel od systémov s brzdným odporom, ktoré spracovávajú hlavne regenerovanú energiu počas spomaľovania motora, je tento produkt vyvinutý pre nepretržitú simuláciu zaťaženia a testovanie spoľahlivosti.
Skriňa využíva viacero nezávislých skupín odporov s modulárnym spínacím dizajnom. Používatelia môžu upraviť rôzne kombinácie záťaže podľa požiadaviek testovania, vrátane nízkej záťaže, menovitého zaťaženia a podmienok preťaženia.
Systém podporuje:
- Výkonový rozsah: 20KW-500KW
- Pracovné napätie: ≤3000V
- Rozsah odporu: 0,01Ω-1KΩ
- Presnosť odporu: ±3% / ±5% / ±10%
Dufew Electric poskytuje prispôsobené konfigurácie podľa parametrov testovaného zariadenia, trvania testovania, prostredia inštalácie a požiadaviek na zaťaženie.
Pred inštaláciou alebo dodaním generátorov, systémov UPS, systémov na ukladanie energie alebo konvertorov na hromadnú výrobu musia výrobcovia overiť, či môže zariadenie fungovať bezpečne a spoľahlivo pri rôznych podmienkach zaťaženia.
Samotné testovanie naprázdno nemôže odhaliť problémy, ako je nedostatočná výstupná kapacita, nadmerný nárast teploty, nestabilná konverzia napájania, zlyhania ochranného systému alebo dlhodobé riziká spoľahlivosti.
Riadená odporová záťaž umožňuje inžinierom simulovať skutočné prevádzkové podmienky v bezpečnom testovacom prostredí. Dufew Electric Load Resistor Cabinet pomáha používateľom vyhodnotiť výkon zariadenia prostredníctvom testovania pri nízkej záťaži, testovania pri menovitej záťaži, nepretržitého testovania pri plnom zaťažení a testovania krátkodobého preťaženia, čím pomáha identifikovať potenciálne problémy pred nasadením.
Používa vysokovýkonné odporové prvky na premenu elektrickej energie na riadenú tepelnú energiu počas testovania zariadenia.
Počas testovacieho procesu testované zariadenie dodáva elektrickú energiu do skrine a rezistorové moduly spotrebúvajú energiu podľa nakonfigurovaných hodnôt odporu. Vzniknuté teplo sa potom odvádza cez chladiaci systém, čo umožňuje inžinierom analyzovať výkon zariadenia pri rôznych podmienkach zaťaženia.
Modulárna rezistorová štruktúra umožňuje flexibilné kombinácie záťaže bez výmeny testovacieho zariadenia s pevným výkonom, podporuje rôzne testovacie podmienky, ako je prevádzka s nízkym zaťažením, prevádzka s menovitým zaťažením, nepretržitá prevádzka pri plnom zaťažení a simulácia krátkodobého preťaženia.
Výber vhodnej záťažovej skrine vyžaduje viac než len výber výkonu. Správna konfigurácia závisí od testovaného zariadenia, prevádzkových podmienok a špecifických cieľov testovania.
Kapacita zaťaženia by mala zodpovedať požiadavkám na výstupný výkon testovaného zariadenia, vrátane menovitého výkonu generátora, kapacity UPS, menovitého výkonu PCS a výstupného výkonu meniča.
Napríklad projekt testovania generátora s výkonom 500 kW môže vyžadovať záťažovú skriňu nakonfigurovanú podľa skutočného percenta testovania, trvania a prevádzkových podmienok.
Rôzne zariadenia vyžadujú rôzne elektrické konfigurácie. Zákazníci by mali poskytnúť požiadavky na testovanie striedavým alebo jednosmerným prúdom, požiadavky na pracovné napätie a frekvenciu, ak je to možné.
Dufew Electric dokáže prispôsobiť skriňu podľa rôznych napäťových podmienok a požiadaviek na testovanie.
Rôzne účely testovania si vyžadujú rôzne profily zaťaženia. Medzi kľúčové faktory patria požadované kroky zaťaženia, čas nepretržitej prevádzky, požiadavky na preťaženie a trvanie testu starnutia.
Skriňa navrhnutá na krátkodobé overenie môže vyžadovať inú konfiguráciu ako tá, ktorá sa používa na dlhodobé testovanie spoľahlivosti.
Inštalačné prostredie priamo ovplyvňuje štruktúru skrine a dizajn chladenia. Dôležité faktory zahŕňajú vnútornú alebo vonkajšiu inštaláciu, dostupný priestor, podmienky vetrania a prepravné požiadavky.
Dufew Electric vyhodnocuje tieto faktory pred odporúčaním vhodnej konštrukcie a konfigurácie.
Rôzne testovacie projekty vyžadujú rôzne úrovne zaťaženia. Dufew Electric navrhuje skriňu s viacerými nezávislými odporovými vetvami, čo umožňuje flexibilné kombinácie záťaže podľa testovacích požiadaviek.
Táto konštrukcia umožňuje nezávislé prepínanie viacerých výkonových sekcií, vytvára rôzne úrovne zaťaženia bez výmeny zariadení a zlepšuje účinnosť a opakovateľnosť testovania.
Napríklad jedna skriňa môže simulovať niekoľko testovacích fáz namiesto toho, aby vyžadovala viacero zariadení s pevným výkonom.
Moderné energetické zariadenia zahŕňajú rôzne typy výstupov, ako sú AC generátory, DC systémy, batériové úložiská PCS a výkonové meniče. Skriňa môže byť nakonfigurovaná podľa rôznych požiadaviek na elektrické testovanie.
Podporuje rôzne úrovne napätia a aplikácie testovania záťaže AC/DC, čím sa znižuje potreba samostatného testovacieho zariadenia.
Typické aplikácie zahŕňajú testovanie systému skladovania energie, overovanie výkonu UPS, testovanie meniča výkonu a testovanie záťaže generátora.
Spoľahlivý systém testovania záťaže vyžaduje viac ako len presné hodnoty odporu. Štruktúra skrine musí tiež poskytovať stabilný elektrický výkon, efektívny odvod tepla, bezpečnú prevádzku a pohodlnú údržbu.
Dufew Electric Load Resistor Cabinet integruje rezistorové moduly, chladiace systémy, ochranné komponenty a zostavu skrine, aby poskytla kompletné riešenie testovania odporovej záťaže.
| Komponent | Funkcia |
|---|---|
| Vysokovýkonné rezistorové moduly | Premeňte elektrickú energiu na kontrolované teplo počas testovania |
| Nezávislé skupiny zaťaženia | Poskytnite flexibilné nastavenie zaťaženia pre rôzne testovacie podmienky |
| Chladiaci systém | Odstráňte vzniknuté teplo a udržujte stabilnú prevádzku |
| Ochranné komponenty | Zlepšite prevádzkovú bezpečnosť počas abnormálnych podmienok |
| Systém elektrického pripojenia | Zabezpečte spoľahlivé spojenie medzi testovaným zariadením a záťažovou skriňou |
| Skrinka | Poskytuje mechanickú ochranu a organizovanú vnútornú inštaláciu |
Modulárna štruktúra umožňuje Dufew Electric prispôsobiť skrinku podľa:
- Požadovaná výkonová kapacita
- Hodnota odporu
- Pracovné napätie
- Trvanie testovania
- Požiadavky na inštaláciu
Dlhodobé testovanie vyžaduje stabilný odporový výkon a účinnú reguláciu tepla. Dufew Electric Load Rezistor Cabinet využíva oddelený dizajn tepelného manažmentu na zlepšenie prevádzkovej stability počas nepretržitého testovania.
Dizajn zahŕňa:
- Nezávislé kanály prúdenia vzduchu pre rôzne skupiny zaťaženia
- Individuálne sledovanie teploty
- Nezávislá ochrana pre každú záťažovú sekciu
To pomáha znižovať tepelnú interakciu medzi skupinami odporov, zlepšovať konzistenciu testu a udržiavať stabilné hodnoty odporu počas dlhodobej prevádzky.
Skriňa má modulárnu štruktúru navrhnutú pre pohodlnú kontrolu, údržbu a budúce nastavenie.
Medzi kľúčové vlastnosti patrí:
- Modulárne usporiadanie rezistorov
- Nezávislé elektrické pobočky
- Prehľadné rozloženie vnútorných rozvodov
- Prístupné panely údržby
Keď si záťažová časť vyžaduje kontrolu, technici môžu vykonať servis konkrétneho modulu bez úplnej demontáže celej skrine, čo pomáha skrátiť čas údržby a prestoje zariadenia.
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Záťažová skriňa rezistorov |
| Aplikácia | Testovanie energetických zariadení a test starnutia |
| Výkonový rozsah | 20KW-500KW |
| Pracovné napätie | ≤3000V |
| Rozsah odporu | 0,01Ω-1KΩ |
| Presnosť odporu | ± 3 % / ± 5 % / ± 10 % |
| Stupeň ochrany | IP20/IP23 |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL94V-2 |
| Štandardné | GB-5792 |
Príklad: CRC 100KW 2,7R J
| Symbol | Popis |
|---|---|
| CRC | Záťažová skriňa rezistorov |
| 100 kW | Menovitý výkon |
| 2,7R | Hodnotený odpor |
| J | Presnosť odporu (K=±10%, J=±5%, H=±3%) |
Aby sa zabezpečila stabilná prevádzka počas dlhodobého testovania, Dufew Electric vykonáva elektrické overenie pred dodaním.
| Testovacia položka | Skúšobná podmienka | Výkon |
|---|---|---|
| Dielektrická pevnosť | 2500VAC/50Hz/60S | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10-násobok menovitého výkonu 5S | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | Cyklická prevádzka (10S vybitie, 90S interval) | > 9000 h |
| Test vlhkého tepla | 40 °C ± 2 / 90 % - 95 % RH / 100 h | △R≤±(1%R+0,05Ω) |
| Teplotný cyklus | Test cyklu -55 ℃, 55 ℃, 155 ℃ | △R≤±(2%R+0,05Ω) |
| Tepelná odolnosť | 350 ℃/2h | Bez zjavného poškodenia |
| Teplotný koeficient | Porovnanie menovitého zaťaženia | ≤ 300 ppm/℃ |
Aby sa zabezpečila spoľahlivá prevádzka počas prepravy a prostredia priemyselnej inštalácie, Dufew Electric pred dodaním vykonáva mechanické overenie skrine záťažového odporu.
| Testovacia položka | Podmienka | Výkon |
|---|---|---|
| Koncová sila | 45N/30S | Bez uvoľnenia alebo poškodenia |
| Odolnosť proti vibráciám | 5-200 Hz, 1 g, 98 m/S² | Bez poškodenia konštrukcie |
Tieto postupy mechanického overovania pomáhajú zabezpečiť spoľahlivosť konštrukcie a stabilné elektrické spojenia počas prepravy, inštalácie a dlhodobej prevádzky.
Dufew Electric Load Rezistor Cabinet sa široko používa na overenie výkonu, testovanie spoľahlivosti a testy starnutia energetických zariadení. Poskytuje riadenú simuláciu elektrického zaťaženia, ktorá pomáha inžinierom vyhodnotiť výkon zariadenia v rôznych prevádzkových podmienkach.
| Aplikácia | Požiadavky na testovanie zákazníkov | Ako pomáha skrinka so záťažovým odporom | Kľúčové položky hodnotenia |
|---|---|---|---|
| Záťažové testovanie generátora | Overte, či generátory dokážu udržať stabilný výkon pri menovitom a nepretržitom zaťažení | Simuluje rôzne podmienky zaťaženia na vyhodnotenie výkonu generátora pred dodaním alebo inštaláciou | Menovitá výstupná kapacita, tepelný výkon, stabilita nepretržitej prevádzky, ochranná odozva |
| Testovanie systému UPS | Overte spoľahlivosť záložného napájania a výkon batérie | Poskytuje riadené odporové záťaže na testovanie výstupu UPS a overovanie spoľahlivosti | Stabilita výstupu, výkon vybíjania, schopnosť preťaženia, dlhodobá prevádzka |
| Testovanie PCS skladovania energie | Vyhodnoťte výkon konverzie energie v rôznych prevádzkových podmienkach | Simuluje AC/DC záťaže pre testovanie výkonu PCS a tepelné vyhodnotenie | Účinnosť premeny energie, tepelné správanie, výstupná stabilita, nepretržitá prevádzka |
| Testovanie meniča a napájacieho zdroja | Overte výkonnosť produktu počas vývoja a testovania výroby | Vytvára opakovateľné podmienky zaťaženia na testovanie výkonových elektronických zariadení | Výstupný výkon, nárast teploty, ochranné funkcie, hodnotenie spoľahlivosti |
| Test starnutia priemyselných energetických zariadení | Pred hromadnou výrobou vykonajte dlhodobé overenie prevádzky | Poskytuje stabilné odporové zaťaženie pre testy odolnosti a starnutia | Dlhodobá stabilita, spoľahlivosť komponentov, výkon tepelného manažmentu |
Výber vhodnej záťažovej skrine vyžaduje viac než len zodpovedajúce menovité výkony.
Dufew Electric hodnotí:
- Menovitý výkon testovaného zariadenia
- Požiadavky na napätie
- Testovací režim AC alebo DC
- Požadované kroky zaťaženia
- Nepretržitá prevádzková doba
- Podmienky inštalácie
Na základe týchto parametrov môže Dufew Electric poskytnúť vhodnú konfiguráciu odporu, dizajn chladenia a štruktúru skrine.
To pomáha zákazníkom vyhnúť sa problémom, ako je nedostatočná testovacia kapacita, nadmerné zvýšenie teploty alebo nevhodná konfigurácia záťaže.
Dufew Electric je profesionálny výrobca komponentov výkonovej elektroniky v Číne, ktorý integruje výrobu rezistorov, montáž skríň a elektrické testovacie schopnosti, aby poskytoval prispôsobené riešenia testovania záťaže pre rôzne priemyselné aplikácie.
Na rozdiel od dodávateľov, ktorí montujú iba štandardné skrine, Dufew Electric riadi kľúčové výrobné procesy od konfigurácie odporu a integrácie skrine až po konečnú kontrolu, čím pomáha zlepšovať konzistenciu produktu, kontrolu kvality a spoľahlivosť projektu.
Rezistorové moduly sú konfigurované podľa požiadaviek zákazníka na testovanie, vrátane kapacity výkonu, hodnoty odporu, napäťových podmienok a doby prevádzky. To zaisťuje, že záťažová skriňa môže poskytovať stabilné elektrické zaťaženie počas rôznych testovacích scenárov.
Proces montáže skrine zahŕňa vnútorné elektrické vedenie, inštaláciu ochranných komponentov, integráciu chladiacej konštrukcie, inštaláciu rezistorového modulu a montáž vonkajšej skrine.
Vnútorné usporiadanie je optimalizované pre elektrickú spoľahlivosť, efektívny odvod tepla a pohodlnú údržbu na podporu dlhodobej priemyselnej prevádzky.
Pred dodaním Dufew Electric vykonáva komplexné kontrolné postupy vrátane overenia elektrického pripojenia, merania odporu, testovania izolácie, testovania dielektrickej pevnosti, mechanickej kontroly a potvrdenia špecifikácie produktu.
Tieto kontrolné postupy pomáhajú zabezpečiť, aby každý systém záťažového testovania spĺňal dohodnuté požiadavky projektu pred odoslaním.
Rôzne priemyselné odvetvia vyžadujú rôzne testovacie podmienky. Dufew Electric podporuje prispôsobené riešenia s konfiguráciami výkonu 20KW-500KW, prispôsobenými hodnotami odporu, rôznymi požiadavkami na napätie, možnosťami testovania AC/DC a úpravami konštrukcie skrine.
Dufew Electric riadi kľúčové procesy od rezistorových komponentov až po hotové systémy skríň, čím pomáha zlepšovať konzistenciu produktu, kontrolu kvality, spoľahlivosť dodávky a efektivitu technickej komunikácie.
Pre projekty priemyselného testovania je správny výber nevyhnutný. Dufew Electric spolupracuje so zákazníkmi na vyhodnocovaní aplikačných požiadaviek, elektrických parametrov, testovacích postupov a podmienok inštalácie s cieľom odporučiť vhodné riešenia namiesto pevných štandardných konfigurácií.
Dufew Electric dodržiava štruktúrované postupy kontroly kvality, aby sa zachovali stabilné výrobné štandardy a spoľahlivý výkon produktov počas celého výrobného procesu.
Zabezpečenie kvality zahŕňa certifikáciu systému manažérstva kvality ISO9001, certifikáciu CE, záznamy o testovaní elektrického výkonu a záznamy o kontrole vo výrobe.
Prostredníctvom kontrolovaných výrobných procesov a postupov overovania produktov Dufew Electric poskytuje spoľahlivé riešenia testovania záťaže pre priemyselné energetické aplikácie.
Ako priemyselné testovacie zariadenie vyžadujú systémy na testovanie záťaže spoľahlivú prípravu prepravy a plánovanie inštalácie, aby sa zabezpečila bezpečná dodávka a hladké uvedenie do prevádzky.
Dufew Electric poskytuje zosilnené exportné balenie, ochranu proti vlhkosti, vnútorné upevňovacie štruktúry a identifikačné štítky produktov na zlepšenie bezpečnosti prepravy.
Pred odoslaním technici potvrdia rozmery skrine, požiadavky na zdvíhanie, informácie o elektrickom rozhraní a podmienky inštalácie zákazníkom, aby podporili efektívnu inštaláciu po dodaní.
Možnosti prepravy zahŕňajú námornú prepravu pre medzinárodné projekty, kamiónovú prepravu pre vnútroštátnu dodávku a ďalšie prispôsobené logistické riešenia podľa požiadaviek projektu.
Aj keď sa na simuláciu elektrického zaťaženia používajú skriňa záťažového odporu a banka odporu, sú navrhnuté pre rôzne testovacie požiadavky a aplikačné prostredia.
| Porovnávacia položka | Záťažová skriňa rezistorov | Banka odporového zaťaženia |
|---|---|---|
| Hlavný účel | Prispôsobené testovanie energetických zariadení a overovanie spoľahlivosti | Všeobecná simulácia elektrického zaťaženia |
| Typické aplikácie | Testovanie generátora, testovanie UPS, testovanie PCS skladovania energie, testovanie invertorov | Uvedenie generátora do prevádzky, testovanie v teréne, testovanie dočasného zaťaženia |
| Zameranie na dizajn | Prispôsobená konfigurácia odporu, integrácia skrinky, dlhodobá testovacia stabilita | Štandardizovaná nosnosť a požiadavky na testovanie prenosných zariadení |
| Načítať konfiguráciu | Flexibilné skupiny odporov s prispôsobenými krokmi zaťaženia | Zvyčajne pevné stupne zaťaženia podľa štandardných modelov |
| Inštalácia | Zvyčajne sa inštaluje ako súčasť trvalého testovacieho systému | Často určené na dočasné alebo mobilné testovanie |
| Prispôsobenie | Vysoké prispôsobenie pre napätie, odpor, výkon a štruktúru | Obmedzené prispôsobenie v závislosti od štandardnej konfigurácie |
| Vhodní používatelia | Výrobcovia zariadení, výskumné a vývojové laboratóriá, systémoví integrátori | Servisné spoločnosti, uvádzacie tímy, poskytovatelia údržby |
Skriňa záťažového odporu je vhodná pre aplikácie vyžadujúce dlhodobé a opakovateľné testovanie, najmä ak sú potrebné prispôsobené podmienky zaťaženia a špecifické elektrické konfigurácie.
Bežne sa používa na:
- Dlhodobé testovanie spoľahlivosti
- Prispôsobené profily zaťaženia
- Integrácia s výrobnými alebo laboratórnymi testovacími systémami
- Špecifické konfigurácie napätia a odporu
Banka odporového zaťaženia je vo všeobecnosti vhodnejšia pre dočasné testovacie aplikácie, kde sa vyžaduje prenosná a štandardizovaná simulácia zaťaženia, ako napríklad:
- Testovanie výkonu v teréne
- Štandardizovaná simulácia zaťaženia
- Požiadavky na testovanie prenosných zariadení
Dufew Electric sa zameriava na prispôsobené riešenia pre výrobcov a systémových integrátorov, ktorí potrebujú stabilné, opakovateľné a kontrolovateľné testovacie prostredia pre priemyselné energetické zariadenia.
Výber závisí od výkonu testovaného zariadenia, napätia, trvania testovania, požadovaných krokov zaťaženia a prostredia inštalácie.
áno. Viaceré nezávislé skupiny odporov umožňujú používateľom kombinovať rôzne úrovne výkonu pre rôzne testovacie podmienky.
Bežne sa používa pre generátory, systémy UPS, PCS na ukladanie energie, invertory a napájacie zariadenia.
áno. Skriňa je navrhnutá s nezávislými štruktúrami chladenia a regulácie teploty pre dlhodobú prevádzku.
áno. Výkon, hodnotu odporu, rozmery skrine, spôsob chladenia a elektrickú konfiguráciu je možné prispôsobiť.
Zákazníci zvyčajne musia poskytnúť výkon zariadenia, napätie, požiadavky na testovanie, profil zaťaženia a podmienky inštalácie.
Prostredníctvom kontrolovaných výrobných procesov, elektrickej kontroly a overenia výkonu pred odoslaním.
áno. Špecifikácie produktu, záznamy o skúškach a súvisiace technické dokumenty môžu byť poskytnuté podľa požiadaviek projektu.
Každý projekt testovania napájania má iné požiadavky.
Dufew Electric poskytuje prispôsobenú skriňu záťažového odporu a riešenia odporovej záťažovej banky založené na:
- Menovitý výkon
- Úroveň napätia
- Účel testovania
- Profil zaťaženia
- Inštalačné prostredie
Kontaktujte Dufew Electric, aby ste prediskutovali svoje požiadavky na projekt a dostali vhodný technický návrh.
