Ponúkame komplexné portfólio vrátane rezistorov, brzdových jednotiek, reaktorov, výkonových filtrov a transformátorov s úplnými možnosťami prispôsobenia, aby vyhovovali rôznym požiadavkám aplikácií.

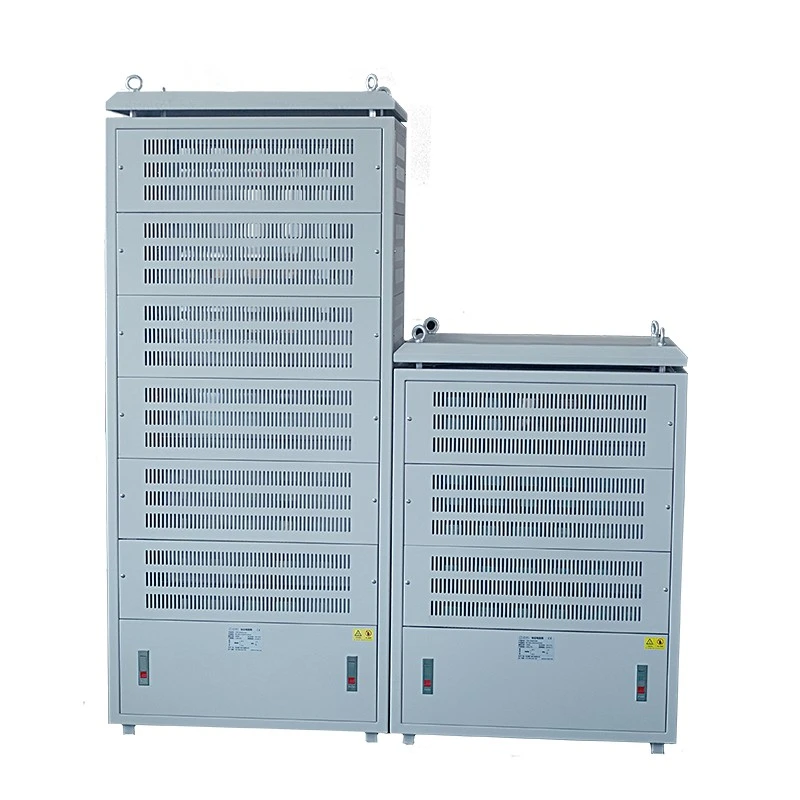

Dufew Electric Corrugated Resistor Cabinet je vysokovýkonná rezistorová zostava namontovaná na podlahe navrhnutá pre aplikácie vyžadujúce stabilné a efektívne rozptýlenie elektrickej energie.
Na rozdiel od bežných odporových boxov má skriňa modulárnu viacvrstvovú štruktúru, kde je viacero vlnitých odporových jednotiek spojených cez vodivé tyče z nehrdzavejúcej ocele a medené prípojnice. Tento dizajn zlepšuje schopnosť rozšírenia výkonu, distribúciu tepla, efektivitu údržby a prevádzkovú spoľahlivosť.
Rezistorová skrinka podporuje:
- Menovitý výkon: 20KW-500KW
- Pracovné napätie: ≤3000V
- Rozsah odporu: 0,01Ω-1KΩ
- Vlastné hodnoty odporu a konfigurácie skrine
- Možnosti prirodzeného chladenia alebo núteného chladenia vzduchom
Vlnitá skriňa rezistorov je určená pre priemyselné brzdové systémy, ktoré vyžadujú vysokokapacitnú absorpciu energie a stabilnú prevádzku v náročných pracovných podmienkach. S výkonom od 20 kW do 500 kW je vhodný pre stredno- a vysokonapäťové invertorové systémy, časté brzdné cykly a aplikácie s vysokou energiou.
Zosilnené medené prípojnicové spojenie zlepšuje schopnosť prenosu prúdu a zároveň znižuje elektrické straty počas prevádzky, pomáha udržiavať spoľahlivý výkon v náročných prostrediach, ako sú žeriavové zdvíhacie systémy, prístavné manipulačné zariadenia, banské stroje, linky na výrobu ocele a veľké systémy pohonu motorov.
Dufew Electric využíva modulárnu viacvrstvovú štruktúru na zlepšenie spoľahlivosti systému a zjednodušenie údržby. Každá vrstva odporu je navrhnutá s nezávislými elektrickými pripojeniami, vyhradenými kanálmi na prúdenie vzduchu a schopnosťou individuálnej izolácie porúch, čo technikom umožňuje kontrolovať alebo vymeniť špecifické časti bez ovplyvnenia celého systému.
Modulárny dizajn tiež poskytuje flexibilné možnosti rozšírenia kapacity, čo umožňuje nastavenie konfigurácie odporu podľa rôznych požiadaviek na výkon, brzdných cyklov a budúcich aktualizácií systému. V porovnaní s tradičnými odporovými boxmi táto štruktúra pomáha znižovať prestoje pri údržbe a zlepšuje dostupnosť zariadení.
Vlnitý odporový prvok využíva optimalizovanú štruktúru vinutia na zníženie parazitnej indukčnosti a zlepšenie dynamickej odozvy počas vysokorýchlostného brzdenia. Tento dizajn pomáha minimalizovať elektromagnetické rušenie, znižuje nárazové špičky napätia a poskytuje vyváženejšiu distribúciu prúdu pre systémy pohonov na báze meniča.
Vďaka zlepšenej elektrickej stabilite je štruktúra s nízkou indukčnosťou vhodná pre pohony s premenlivou frekvenciou, regeneračné brzdové systémy a aplikácie riadenia vysokovýkonných motorov, kde sa vyžaduje rýchla absorpcia energie a spoľahlivá ochrana.
Vysokovýkonné odporové systémy generujú značné teplo počas vybíjania energie, vďaka čomu je efektívny tepelný manažment nevyhnutný pre nepretržitú prevádzku. Dufew Electric optimalizuje kanály prúdenia vzduchu v skrini a štruktúry odvádzania tepla, aby sa zachoval stabilný teplotný výkon počas dlhodobých brzdných cyklov.
Chladiaci systém môže byť nakonfigurovaný s prirodzenou ventiláciou, núteným chladením vzduchom pomocou priemyselných ventilátorov alebo prispôsobenými chladiacimi riešeniami podľa pracovného cyklu a podmienok inštalácie. Veľké ventilačné kanály, rovnomerné rozloženie tepla a voliteľné konštrukcie na ochranu proti prachu pomáhajú znižovať lokálne riziko prehriatia a zlepšujú dlhodobú prevádzkovú spoľahlivosť.
Vlnitá skriňa rezistorov pozostáva hlavne z:
| Komponent | Funkcia |
|---|---|
| Rezistor proti vinutiu vlnitého drôtu | Premieňa elektrickú energiu na tepelnú energiu |
| Vodivá tyč z nehrdzavejúcej ocele | Poskytuje mechanickú podporu a elektrické pripojenie |
| Medená prípojnica | Zabezpečuje prenos vysokého prúdu |
| Skrinka | Poskytuje ochranu a štruktúru inštalácie |
| Chladiaci systém | Odvádza teplo vznikajúce počas prevádzky |
| Zariadenie na ochranu pred teplotou | Zabraňuje poškodeniu prehriatím |
| Parameter | Špecifikácia |
|---|---|
| Typ produktu | Skriňa vlnitého rezistora |
| Menovitý výkon | 20KW-500KW |
| Pracovné napätie | ≤3000V |
| Rozsah odporu | 0,01Ω-1KΩ |
| Presnosť odporu | ±3 %, ±5 %, ±10 % |
| Stupeň ochrany | IP20 / IP23 Voliteľné |
| Teplotný koeficient | ≤ 300 ppm/℃ |
| Stupeň spomaľujúci horenie | UL 94V-2 |
| Štandardné | GB-5792 |
| Spôsob chladenia | Prirodzené chladenie / chladenie núteným vzduchom |
Príklad: CRC 100KW 2,7R J
| kód | Popis |
|---|---|
| CRC | Skriňa vlnitého rezistora |
| 100 kW | Menovitý výkon |
| 2,7R | Hodnotený odpor |
| J | Tolerancia odporu (K=±10%, J=±5%, H=±3%) |
| Výkonová položka | Skúšobná podmienka | Požiadavka |
|---|---|---|
| Dielektrická pevnosť | 2500 VAC / 50 Hz / 60 S | Zvodový prúd ≤10mA |
| Izolačný odpor | 1000 V DC | ≥100MΩ |
| Krátkodobé preťaženie | 10-násobok menovitého výkonu / 5S | Bez viditeľných poškodení |
| Dlhodobá životnosť záťaže | 10S vybitie, 90S intervalový cyklus | > 9000 h |
| Test vlhkého tepla | 40 °C ± 2 / 90 % - 95 % RH / 100 h | △R≤±(1%R+0,05Ω) |
| Teplotný cyklus | -55 ℃ / 55 ℃ / 155 ℃ | Žiadne abnormálne poškodenie |
| Výkonová položka | Skúšobná podmienka | Požiadavka |
|---|---|---|
| Koncová sila | 45N / 30S | Bez uvoľnenia alebo poškodenia |
| Odolnosť proti vibráciám | 5-200 Hz, 1 g | Bez poškodenia konštrukcie |
| Tepelná odolnosť spájky | 350±5℃ / 3S | Žiadna abnormálna zmena |
| Spájkovateľnosť | 235±5℃ / 5S | Pokrytie > 95 % |
Výber vhodného riešenia brzdového odporu si vyžaduje komplexné vyhodnotenie elektrických parametrov, brzdných podmienok a požiadaviek na inštaláciu. Dufew Electric analyzuje aktuálne aplikačné prostredie, aby odporučil vhodnú konfiguráciu odporu, ktorá zodpovedá požiadavkám na výkon systému.
Konfigurácia odporu by mala byť zvolená podľa kľúčových parametrov systému pohonu, vrátane menovitého výkonu motora, modelu meniča, napätia DC zbernice a menovitého prúdu. Tieto faktory určujú požadovanú schopnosť absorpcie energie a elektrickú kompatibilitu s brzdovým systémom.
Rôzne aplikácie vytvárajú rôzne úrovne brzdnej energie. Dôležité úvahy zahŕňajú frekvenciu brzdenia, trvanie brzdenia, energiu generovanú počas spomaľovania a požiadavky na pracovný cyklus. Aplikácie s častým zrýchľovaním a spomaľovaním zvyčajne vyžadujú vyššiu tepelnú kapacitu a spoľahlivejší chladiaci výkon.
Hodnota odporu musí zodpovedať špecifikáciám meniča, požadovanému brzdnému momentu a maximálnemu povolenému prúdu, aby sa zabezpečilo efektívne rozptýlenie energie bez ovplyvnenia ochranných funkcií systému.
Podmienky inštalácie priamo ovplyvňujú konštrukciu skrine a dizajn chladenia. Pri výbere by sa mali zvážiť faktory, ako je vnútorná alebo vonkajšia inštalácia, teplota okolia, podmienky vetrania a požiadavky na ochranu.
Na základe týchto parametrov aplikácie poskytuje Dufew Electric prispôsobenú inžiniersku podporu, ktorá pomáha zákazníkom vybrať vhodné konfigurácie odporov pre rôzne priemyselné brzdové systémy.
Dufew Electric Corrugated Rezistor Cabinet je navrhnutý pre priemyselné aplikácie vyžadujúce spoľahlivú absorpciu energie a stabilný brzdný výkon. Bežne sa používa v stredno- a vysokonapäťových invertorových systémoch, žeriavoch a zdvíhacích zariadeniach, výťahoch, valcovniach, banských strojoch, systémoch na manipuláciu s prístavmi, pásových dopravníkoch, platformách na testovanie motorov a iných priemyselných aplikáciách riadenia energie.
| Porovnanie | Skriňa vlnitého rezistora | Konvenčný odporový box |
|---|---|---|
| Výkonová kapacita | Až 500 kW | Zvyčajne nižší výkonový rozsah |
| Schopnosť napätia | Až do 3000V | Hlavne nízkonapäťové aplikácie |
| Štruktúra | Modulárny viacvrstvový dizajn | Jednotná integrovaná štruktúra |
| Údržba | Výmena jednotlivých modulov | Kompletná údržba jednotky |
| Chladenie | Optimalizovaný dizajn prúdenia vzduchu | Obmedzený odvod tepla |
| Aplikácia | Ťažké priemyselné systémy | Malé a stredné vybavenie |
Profesionálna schopnosť výroby výkonovej elektroniky
Dufew Electric sa špecializuje na priemyselné výkonové odpory, brzdové systémy, reaktory, transformátory a riešenia riadenia výkonu.
Vďaka profesionálnym výrobným procesom a možnostiam elektrického testovania poskytuje Dufew Electric spoľahlivé riešenia odporových skríň pre globálnych priemyselných zákazníkov.
Dufew Electric poskytuje profesionálne riešenia balenia a prepravy pre produkty vlnitej rezistorovej skrine.
Každá skrinka je bezpečne zabalená v exportných štandardných drevených obaloch, zosilnených upevňovacích štruktúrach a materiáloch na ochranu proti vlhkosti, aby sa zabezpečilo bezpečné doručenie počas prepravy na dlhé vzdialenosti.
Dostupné spôsoby dopravy zahŕňajú:
- Námorná preprava: Vhodné pre veľkoobjemové medzinárodné objednávky a ťažké priemyselné zariadenia.
- Pozemná doprava: K dispozícii pre vnútroštátnu dodávku a prepravu z továrne na miesto.
- Železničná doprava: Vhodné pre cezhraničnú prepravu priemyselných zariadení.
- Letecká preprava: K dispozícii pre naliehavé objednávky malej veľkosti alebo výmeny.
Pred odoslaním je každá vlnitá rezistorová skrinka skontrolovaná, bezpečne zabalená a pripravená podľa požiadaviek medzinárodnej prepravy.
Dufew Electric sa zameriava na priemyselné odpory, brzdové systémy, reaktory, transformátory a riešenia riadenia výkonu.
Hodnoty odporu, menovité výkony, konštrukcie skrine a požiadavky na inštaláciu je možné prispôsobiť podľa potrieb projektu.
Prísny výber materiálu, výrobná kontrola a testovacie postupy zabezpečujú stabilnú prevádzku v náročných priemyselných prostrediach.
Dufew Electric podporuje OEM zákazníkov, distribútorov a priemyselných používateľov na celom svete profesionálnymi technickými službami a podporou dodávok.
Dufew Electric dodržiava prísne postupy kontroly kvality počas celého výrobného procesu, vrátane kontroly materiálu, elektrického testovania a kontroly finálneho produktu.
Naše produkty vlnitej rezistorovej skrine sú podporované:
- Certifikácia systému manažérstva kvality ISO 9001
- CE certifikácia
- Správy o teste produktu
- Záznamy o skúške elektrického výkonu
Tieto certifikácie a dokumenty o kvalite zaisťujú spoľahlivý výkon, bezpečnosť a súlad pre globálne priemyselné aplikácie.
Tento produkt sa používa hlavne na rozptýlenie vysokého výkonu v priemyselných brzdových systémoch, invertorových aplikáciách a zariadeniach na pohon motora. Absorbuje regeneračnú energiu generovanú počas spomaľovania motora a pomáha chrániť výkonové elektronické systémy pred problémami s prepätím.
Dufew Electric poskytuje prispôsobené riešenia s menovitým výkonom od 20 kW do 500 kW podľa rôznych požiadaviek priemyselných aplikácií, vrátane brzdnej frekvencie, potrieb absorpcie energie a prevádzkových podmienok.
áno. Dufew Electric dokáže prispôsobiť hodnoty odporu, výkonovú kapacitu, rozmery skrine, spôsoby chladenia a inštalačné štruktúry na základe špecifických technických požiadaviek.
Široko sa používa v žeriavoch, výťahoch, banských zariadeniach, valcovniach, prístavných strojoch, dopravníkoch a iných vysokovýkonných priemyselných systémoch, ktoré vyžadujú spoľahlivú absorpciu energie.
Dufew Electric používa dizajn rezistora s nízkou indukčnosťou, medené prípojnicové spoje, systémy tepelnej ochrany a prísne postupy kontroly kvality na udržanie stabilného výkonu počas dlhodobej prevádzky.
áno. Dufew Electric poskytuje prispôsobené riešenia výkonovej elektroniky pre OEM zákazníkov, distribútorov a priemyselných používateľov na celom svete, vrátane technickej podpory a projektovej komunikácie.
Dizajn chladenia môže byť nakonfigurovaný s prirodzeným vetraním alebo núteným chladením vzduchom pomocou priemyselných ventilátorov podľa generovania tepla, pracovného cyklu a prostredia inštalácie.
